数学九年级下册3.2 简单几何体的三视图一等奖ppt课件

这是一份数学九年级下册3.2 简单几何体的三视图一等奖ppt课件，文件包含32简单几何体的三视图2课件ppt、32简单几何体的三视图2学案doc、32简单几何体的三视图2教案doc等3份课件配套教学资源，其中PPT共19页， 欢迎下载使用。

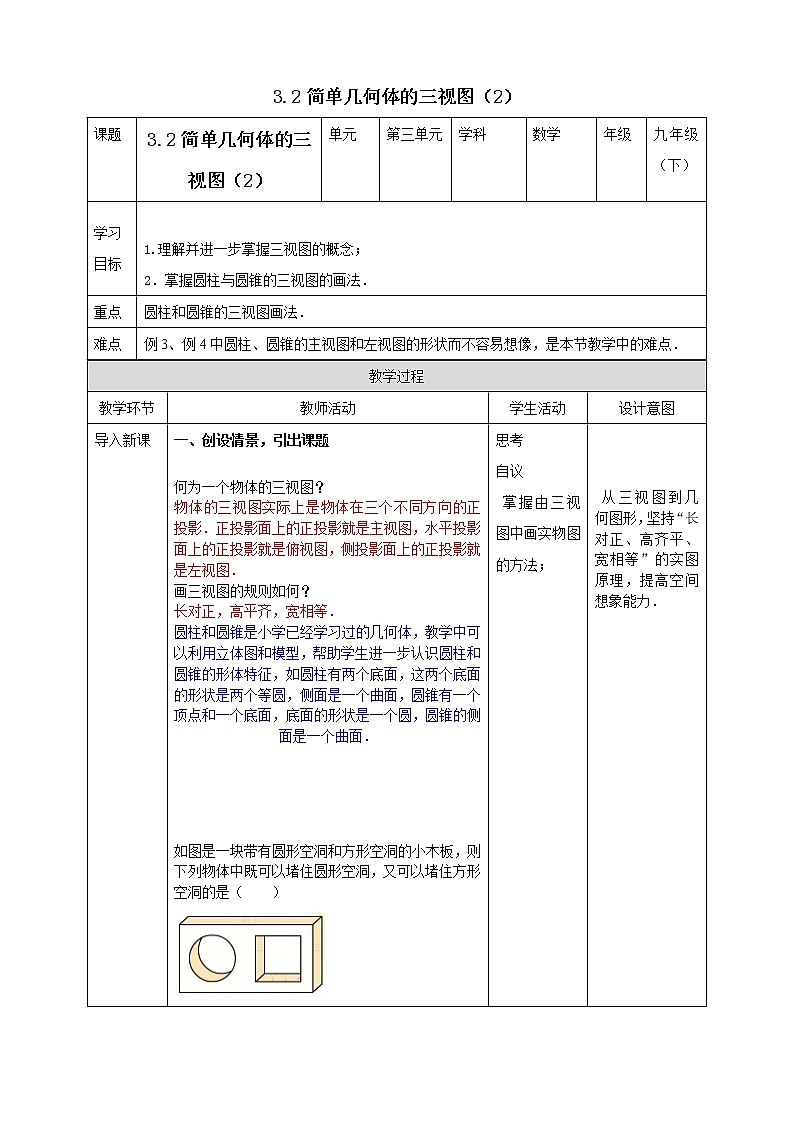

在画三视图时，我们一般先选择 ，画出 ，再把左视图画在主视图的 边，把俯视图画在主视图的 方.
如图是一块带有圆形空洞和方形空洞的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的是（ ）

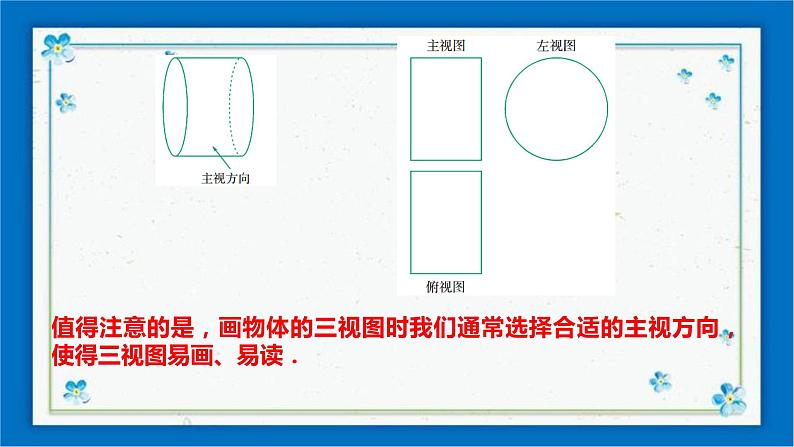

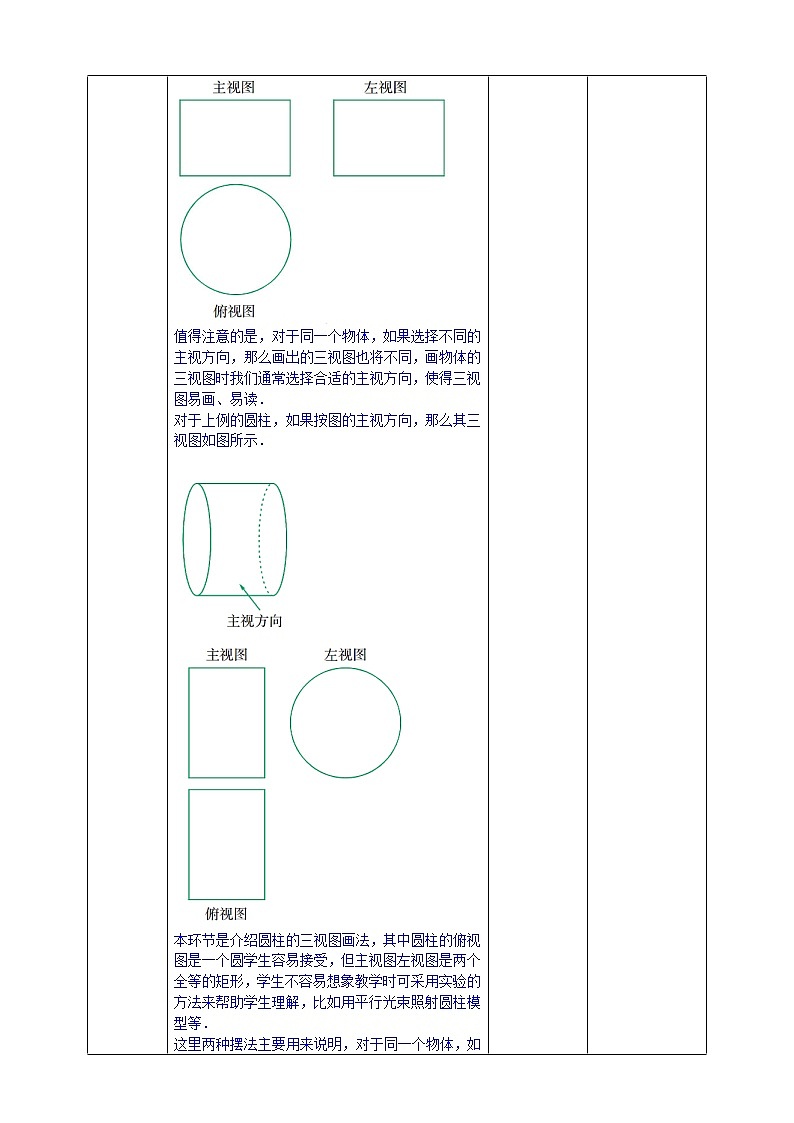

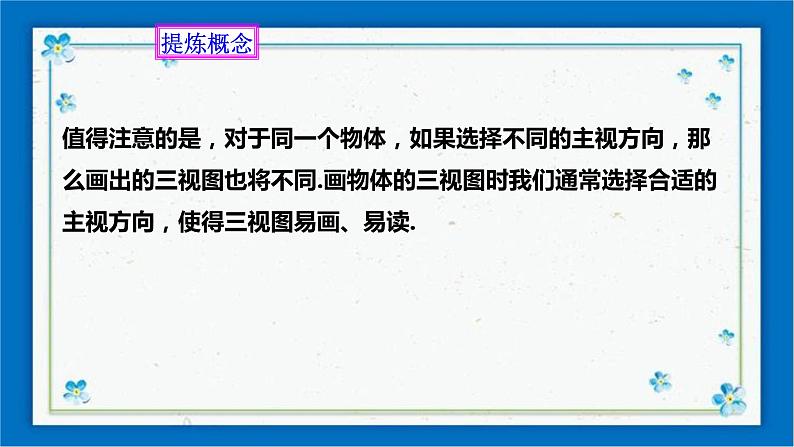

值得注意的是，对于同一个物体，如果选择不同的主视方向，那么画出的三视图也将不同.画物体的三视图时我们通常选择合适的主视方向，使得三视图易画、易读.

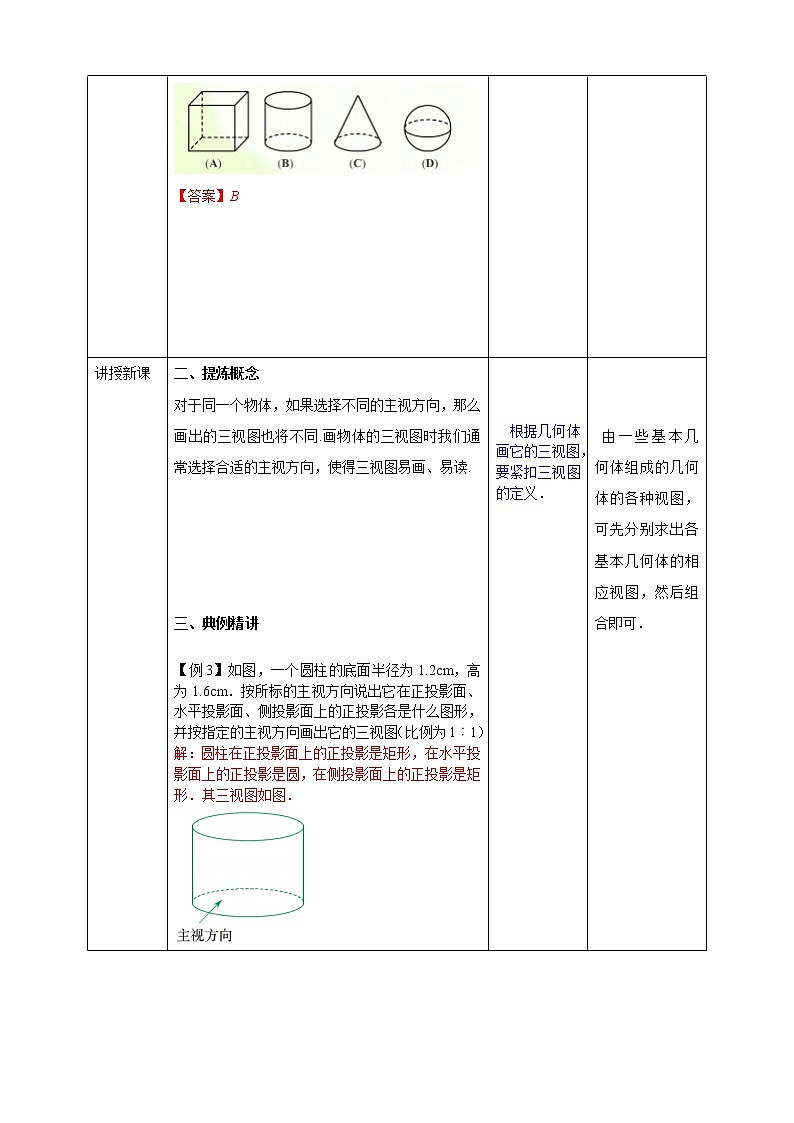

【例3】如图，一个圆柱的底面半径为1.2cm，高为1.6cm．按所标的主视方向说出它在正投影面、水平投影面、侧投影面上的正投影各是什么图形，并按指定的主视方向画出它的三视图（比例为1︰1）．

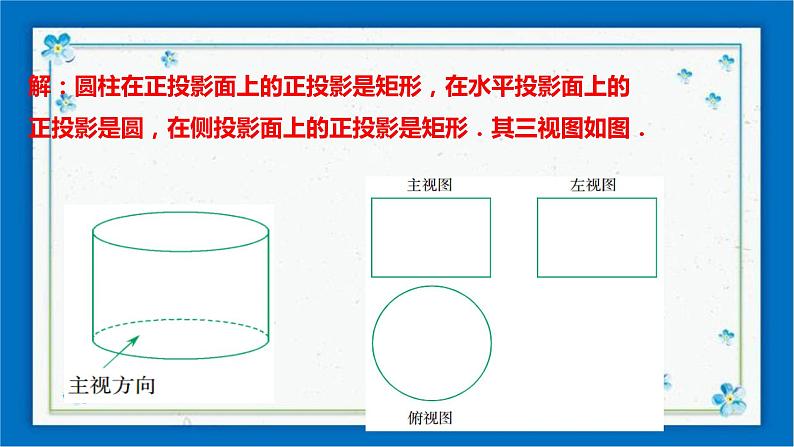

解：圆柱在正投影面上的正投影是矩形，在水平投影面上的正投影是圆，在侧投影面上的正投影是矩形．其三视图如图．
值得注意的是，画物体的三视图时我们通常选择合适的主视方向，使得三视图易画、易读．

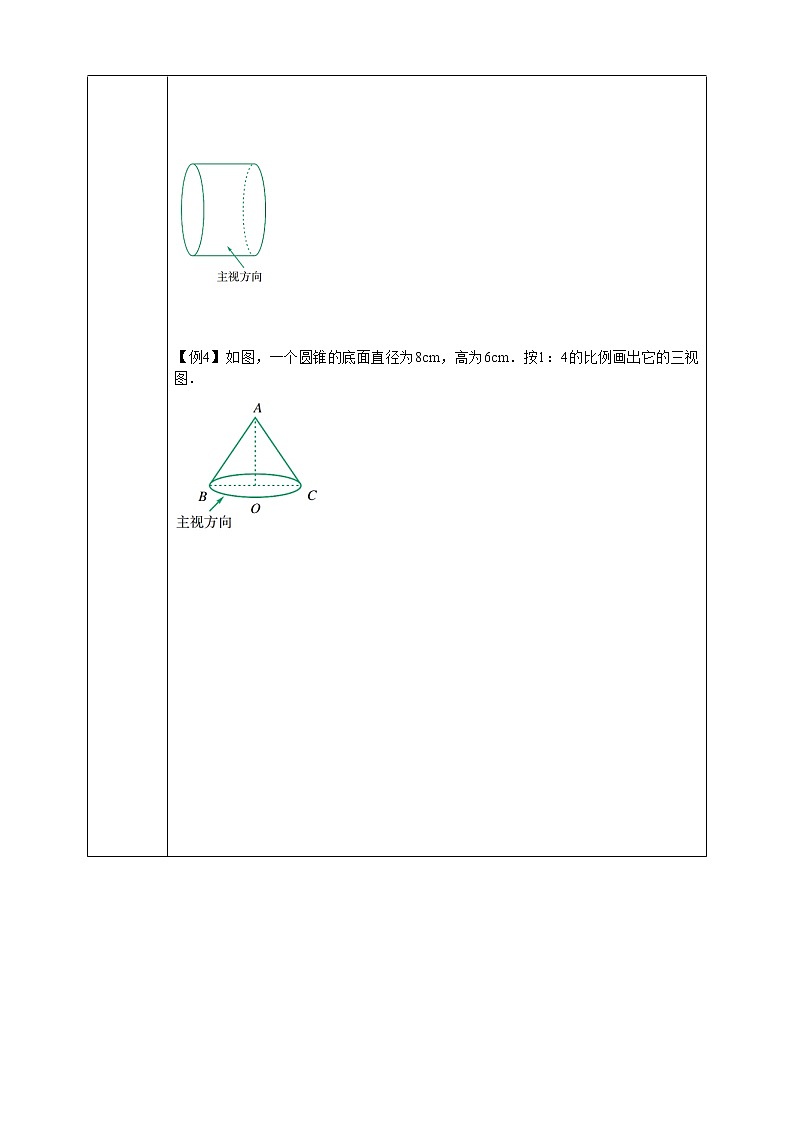

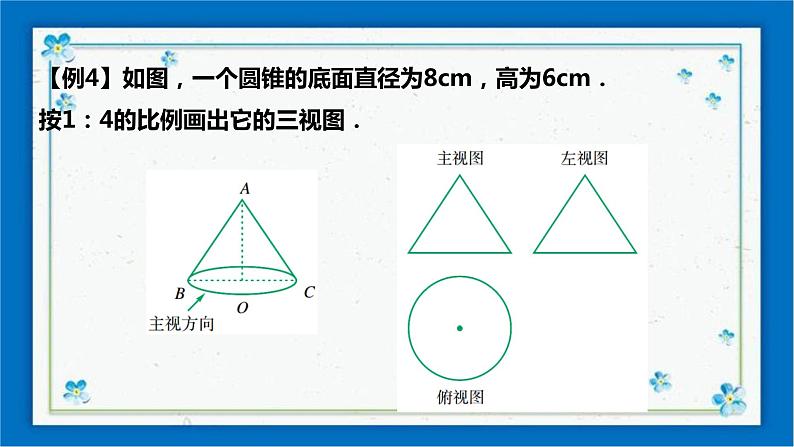

【例4】如图，一个圆锥的底面直径为8cm，高为6cm．按1：4的比例画出它的三视图．
圆柱、圆锥、球的三视图

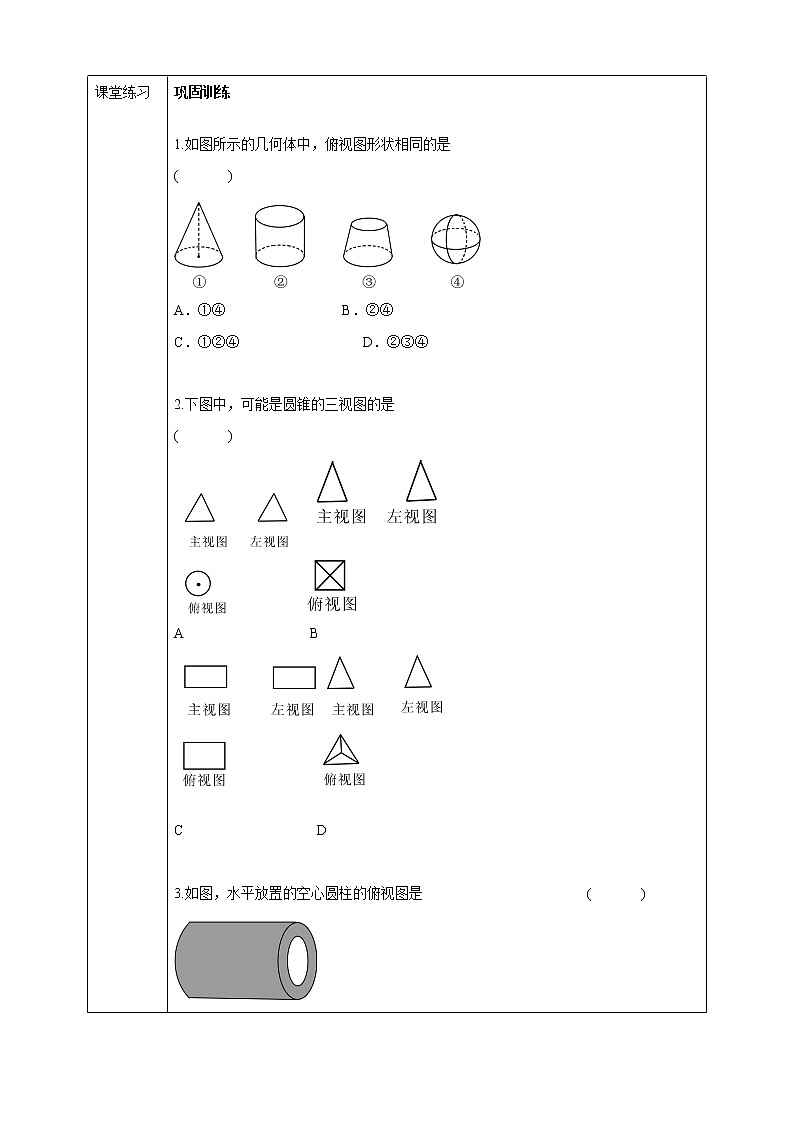

1.如图所示的几何体中，俯视图形状相同的是 (　 　)A．①④　　　　　　　　B．②④C．①②④ D．②③④
2.下图中，可能是圆锥的三视图的是(　 　)
3.如图，水平放置的空心圆柱的俯视图是 (　 　) A B C D
4.　如图所示的几何体的俯视图是(　 　)
5.沿圆柱体上底面直径截去一部分后的几何体如图所示，它的俯视图是 (　 　) A B C D
6.　作出如图所示几何体的三视图．
解： 具体画法为：(1)确定主视图位置，画出主视图；(2)在主视图正下方画出俯视图，注意俯视图与主视图“长对正”；(3)在主视图正右方画出左视图，注意左视图与主视图“高平齐”，与俯视图“宽相等”．按上述步骤画出该几何体的三视图如图所示．
1.圆柱和圆锥是已经学习过的几何体，教学中可以利用立体图和模型，帮助学生进一步认识圆柱和圆锥的形体特征，如圆柱有两个底面，这两个底面的形状是两个等圆，侧面是一个曲面，圆锥有一个顶点和一个底面，底面的形状是一个圆，圆锥的侧面是一个曲面． 2.对于同一个物体，如果选择不同的主视方向，那么画出的三视图也将不同.
