高中物理人教版 (新课标)选修310 实验：测定电池的电动势和内阻导学案

江苏省新沂市王楼中学高中物理选修3-1《2.10 实验：测定电池的电动势和内阻》学案

一、实验原理和方法

1．画出用电压表、电流表加上滑动变阻器来测定电源的电动势和内阻的电路图．

2．画出用电流表、电阻箱测定电源的电动势和内阻的电路图．

3．画出用电压表、电阻箱测定电源电动势和内阻的电路图．

二、数据处理

1．计算法：取两组实验中获得的数据，列方程：，解得：E＝________________，r＝__________________.

为了减小误差，多取几组数据，分别列若干组联立方程，求若干组E和r，最后以电动势的________和内电阻的________作为实验结果．

2．图象法：若采用第一种实验电路，在坐标纸上以____________为横坐标、__________为纵坐标建立直角坐标系，根据实验测得的几组数据在坐标系中描点作图

一、实验原理和方法

[问题情境]

电池已成为人类生活的亲密伙伴，生活中处处需要电池，新旧电池的主要不同是内阻不同．从前面的学习可知伏安法可以测电阻，用欧姆表也可以直接测电阻．而电源的内阻在里面，那又应该怎样测量呢？

1．三种测量方案，其原理均遵从什么定律？

2．第二、三种方案中的可变电阻与第一种方案中的相同吗？

[要点提炼]

1．根据具体的实验条件，有下列三种测量电路，如图1(1)、(2)、(3)所示分别写出对应的物理关系式：(1)______________；(2)____________；(3)__________．

图1

2．水果电池不太稳定，也可改为测量干电池的电动势和内阻，____________(填“新”或“旧”)干电池的内阻较大，容易测量．

[问题延伸]

恰当选择实验器材，照电路图连好实验器材，使开关处于________状态且滑动变阻器的滑动触头滑到使接入电阻值________的一端．

二、数据处理

[问题情境]

我们都有这样的体会：手电筒内的电池用久了，灯泡的亮度会下降；收音机、录音机内的电池用久了，声音会变小，这是什么原因呢？

1．用两组I和U的数据，解方程组就可以算出电池的电动势E和内阻r.这样做虽然简单，但有什么缺点？

2．描点作图时，为便于研究问题，画出的图象是直线好，还是曲线好？

[要点提炼]

1．数据处理的方法可用以下两个方法，________法和________法．

2．用图象法处理实验数据时，建立合适的坐标系，使画出的图象尽量是直线，如________图象．

[问题延伸]

干电池内阻较小时路端电压U的变化也较小，即不会比电动势小很多，这时，在画U－I图象时，纵轴的刻度可以不从零开始，而是根据测得的数据从某一恰当值开始(横坐标I必须从零开始)．此时图线和横轴的交点不再是__________，但纵轴的截距仍然是电池的__________，直线斜率的绝对值||照样还是电池的____________.

例1　某同学的实物连线如图2甲所示．

甲

乙

图2

(1)请指出该同学在接线中错误和不规范的地方．

①________________________________________________________________________

②________________________________________________________________________

③________________________________________________________________________

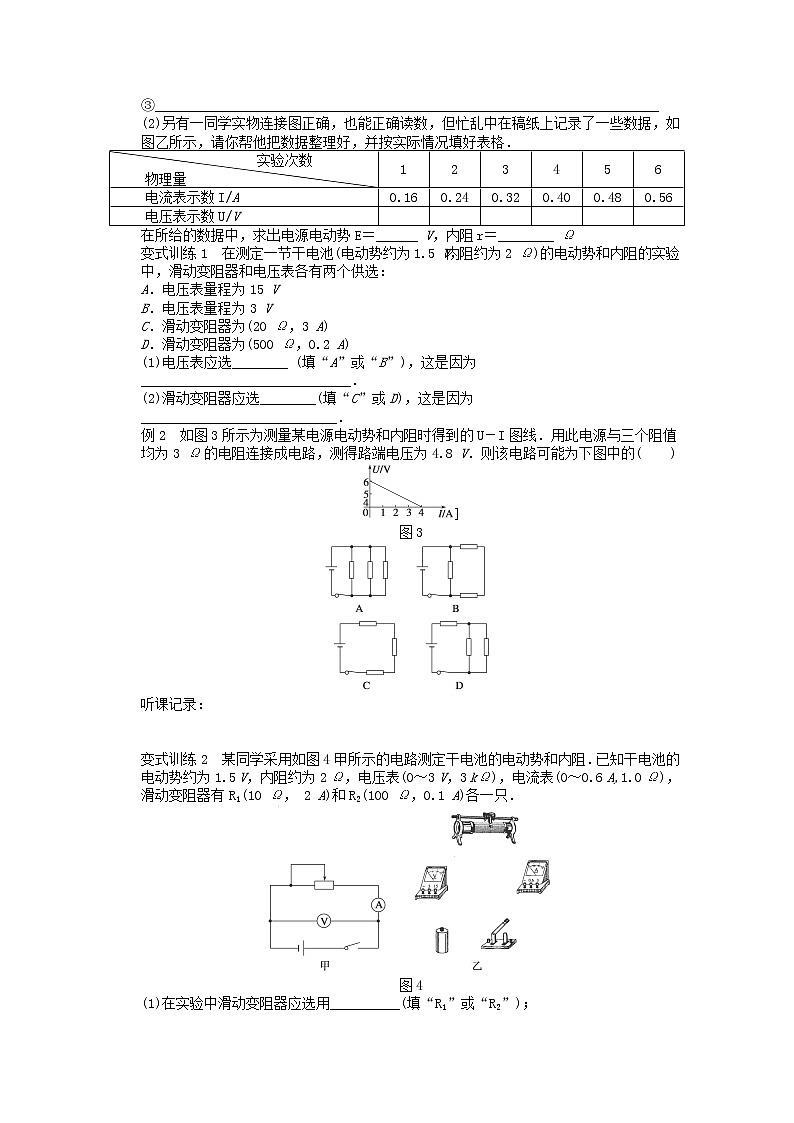

(2)另有一同学实物连接图正确，也能正确读数，但忙乱中在稿纸上记录了一些数据，如图乙所示，请你帮他把数据整理好，并按实际情况填好表格．

在所给的数据中，求出电源电动势E＝______ V，内阻r＝________ Ω

变式训练1　在测定一节干电池(电动势约为1.5 V，内阻约为2 Ω)的电动势和内阻的实验中，滑动变阻器和电压表各有两个供选：

A．电压表量程为15 V

B．电压表量程为3 V

C．滑动变阻器为(20 Ω，3 A)

D．滑动变阻器为(500 Ω，0.2 A)

(1)电压表应选________ (填“A”或“B”)，这是因为______________________________．

(2)滑动变阻器应选________(填“C”或D)，这是因为____________________________．

例2　如图3所示为测量某电源电动势和内阻时得到的U－I图线．用此电源与三个阻值均为3 Ω的电阻连接成电路，测得路端电压为4.8 V．则该电路可能为下图中的(　　)

]

图3

听课记录：　

变式训练2　某同学采用如图4甲所示的电路测定干电池的电动势和内阻．已知干电池的电动势约为1.5 V，内阻约为2 Ω，电压表(0～3 V，3 kΩ)，电流表(0～0.6 A,1.0 Ω)，滑动变阻器有R1(10 Ω， 2 A)和R2(100 Ω，0.1 A)各一只．

图4

(1)在实验中滑动变阻器应选用__________(填“R1”或“R2”)；

(2)在图乙中用笔画线代替导线连接实验电路．

【即学即练】

1．在“用伏安法测电池的电动势与内阻”的实验中，下列注意事项中错误的是(　　)

A．应选用旧的干电池作为被测电源，使电压表示数的变化比较明显

B．应选用内阻较小的电压表和电流表

C．移动滑动变阻器的滑片时，不能使滑动变阻器短路造成电流表过载

D．根据实验记录的数据作U－I图线时，应通过尽可能多的点画一条直线，并使不在直线上的点大致均匀分布在直线两侧

2. 如图5所示为闭合回路中两个不同电源的U－I图象，下列判断正确的是(　　)

图5

A．电动势E1＝E2，发生短路时的电流I1＞I2

B．电动势E1＝E2，内阻r1＞r2

C．电动势E1＝E2，内阻r1＜r2

D．当两电源的工作电流变化量相同时，电源2的路端电压变化大

图6

3．如图6所示是根据某次实验记录数据画出的U－I图象，下列关于这个图象的说法中正确的是(　　)

A．纵轴截距表示待测电源的电动势

B．横轴截距表示短路电流

C．根据r＝，计算出待测电源内电阻为12 Ω

D．电流为0.3 A时的外电阻是18 Ω

4．在测定电池的电动势和内电阻实验的实物连接图中(如图7所示)，电流表和电压表的正接线柱都尚未连接，为了做这个实验，应该把(　　)

图7

A．电流表的正接线柱与c点相连

B．电流表的正接线柱与b点相连

C．电压表的正接线柱与a点相连

D．电压表的正接线柱与c点相连

参考答案

课前自主学习

一、1.

2.

3.

二、1.　　平均值　平均值　2.电流I　电压U

核心知识探究

一、

[问题情境]

1．闭合电路欧姆定律

2．不同．第二、三方案中是变阻箱，而第一方案中只需滑动变阻器．

[要点提炼]

1．(1)E＝U＋Ir　(2)E＝IR＋Ir　(3)E＝U＋r

2．旧

[问题延伸]　断开　最大

二、

[问题情境]　1.误差可能很大　2.直线

[要点提炼]　1.计算　图象　2.U－I

 [问题延伸]　短路电流　电动势　内阻

解题方法探究

例1　(1)①电压表没有并接在开关和电源串接后的两端；②电流表正负接线柱错误；③电压表量程选用不当．

(2)表格数据依次按顺序为1.40、1.36、1.32、1.28、1.24、1.20

代入公式E＝U＋Ir，联立解得E＝1.48 V，r＝0.5 Ω

变式训练1　(1)B　由于电源电动势约为1.5 V，故选量程为0～3 V的电压表，读数既准确，又方便；(2)D中滑动变阻器的额定电流太小，最大阻值太大，调节不方便，故滑动变阻器应选C.

例2　B　[由U－I图线的斜率及截距可得该电源E＝6 V，r＝0.5 Ω.当U＝4.8 V时，I＝＝2.4 A，R＝＝2 Ω，B正确．]

变式训练2　(1)R1　(2)实验电路如下图所示

即学即练

1．B　[实验中选用的电压表的内阻应尽可能的大，而电流表的内阻则尽可能的小，故选项B错误；其他三个选项的内容均为正确操作．]

2．ACD　[闭合电路的U－I图象中，I是电路的总电流，U是路端电压．图象上图线与U轴的交点表示电路电流为零，属断路，路端电压即电源电动势；图线与I轴交点表示路端电压为零，电路短路，交点坐标值即为短路电流，I＝，即r＝，可见图线的斜率的绝对值为电源的内阻．从坐标中可以看出图线1、2与U轴交于一点表明电动势E1＝E2；图线1斜率比图线2斜率小，表明r1＜r2；图线1与I轴交点坐标大于图线2与I轴交点坐标，表明I1＞I2.可见A、C正确．两个电源电动势相等，内阻r1＜r2，当电流变化量ΔI1＝ΔI2时，ΔI1r1＜ΔI2r2，即电源1内电压变化量小于电源2内电压变化量，所以电源2路端电压变化量大．D项正确．]

3．AD　[图象与纵轴的交点，电流取值为0，此时为断路状态，截距即等于电源电动势，选项A对；但图象与横轴的交点处，电压等于5.0 V，所以0.5 A是路端电压为5.0 V时的电流，而不是短路电流，所以B错；根据r＝得：r＝2 Ω，所以C错；根据R＝＝ Ω＝18 Ω，选项D对．]

4．AC
