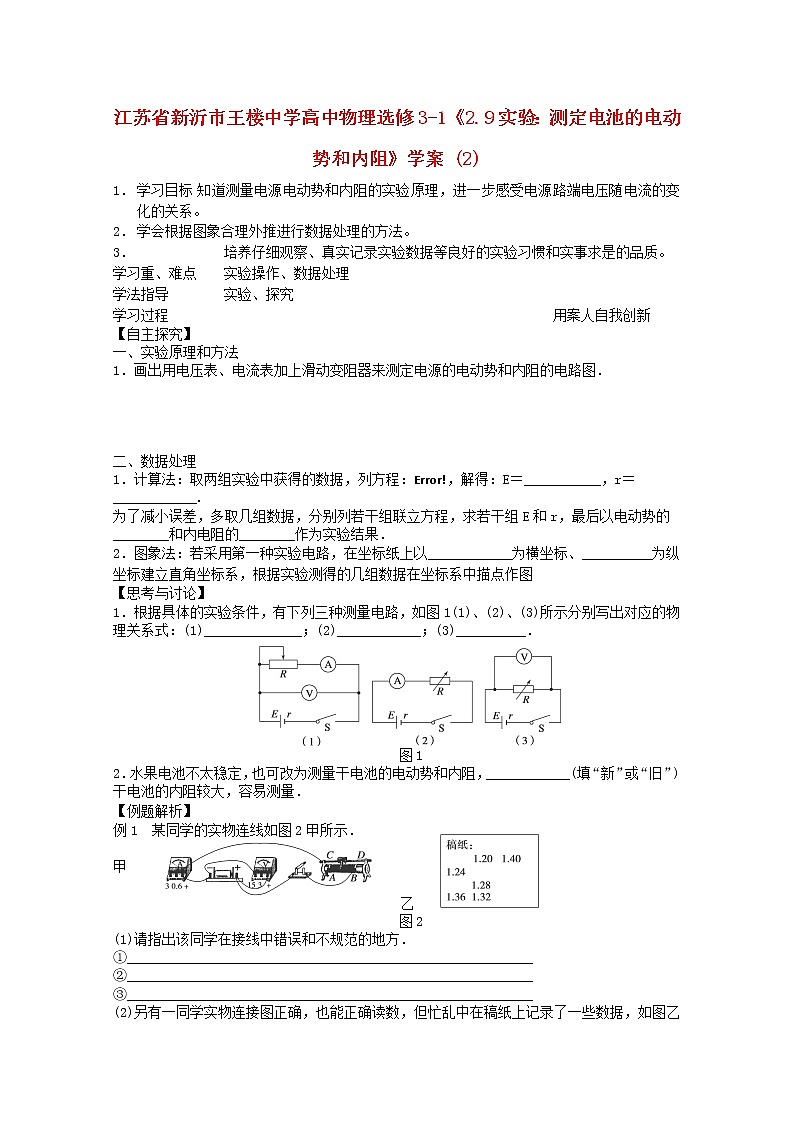

![江苏省新沂市王楼中学高中物理2.9《实验:测定电池的电动势和内阻》学案2(新人教版选修3-1)第1页](http://img-preview.51jiaoxi.com/3/6/12549099/0/0.jpg?x-oss-process=image/resize,w_794,m_lfit,g_center/sharpen,100)
高中物理人教版 (新课标)选修310 实验:测定电池的电动势和内阻导学案
展开
这是一份高中物理人教版 (新课标)选修310 实验:测定电池的电动势和内阻导学案,共3页。学案主要包含了自主探究,思考与讨论,例题解析等内容,欢迎下载使用。
江苏省新沂市王楼中学高中物理选修3-1《2.9 实验:测定电池的电动势和内阻》学案 (2)1. 学习目标 知道测量电源电动势和内阻的实验原理,进一步感受电源路端电压随电流的变化的关系。2. 学会根据图象合理外推进行数据处理的方法。3. 培养仔细观察、真实记录实验数据等良好的实验习惯和实事求是的品质。学习重、难点 实验操作、数据处理学法指导 实验、探究学习过程 用案人自我创新【自主探究】一、实验原理和方法1.画出用电压表、电流表加上滑动变阻器来测定电源的电动势和内阻的电路图. 二、数据处理1.计算法:取两组实验中获得的数据,列方程:,解得:E=___________,r=____________.为了减小误差,多取几组数据,分别列若干组联立方程,求若干组E和r,最后以电动势的________和内电阻的________作为实验结果.2.图象法:若采用第一种实验电路,在坐标纸上以____________为横坐标、__________为纵坐标建立直角坐标系,根据实验测得的几组数据在坐标系中描点作图【思考与讨论】1.根据具体的实验条件,有下列三种测量电路,如图1(1)、(2)、(3)所示分别写出对应的物理关系式:(1)______________;(2)____________;(3)__________.图12.水果电池不太稳定,也可改为测量干电池的电动势和内阻,____________(填“新”或“旧”)干电池的内阻较大,容易测量.【例题解析】 例1 某同学的实物连线如图2甲所示. 甲 乙图2 (1)请指出该同学在接线中错误和不规范的地方.①__________________________________________________________②__________________________________________________________③__________________________________________________________(2)另有一同学实物连接图正确,也能正确读数,但忙乱中在稿纸上记录了一些数据,如图乙所示,请你帮他把数据整理好,并按实际情况填好表格. 物理量 1 2 3 4 5 6电流表示数I/A 0.16 0.24 0.32 0.40 0.48 0.56电压表示数U/V 在所给的数据中,求出电源电动势E=______ V,内阻r=________ Ω变式训练1 在测定一节干电池(电动势约为1.5 V,内阻约为2 Ω)的电动势和内阻的实验中,滑动变阻器和电压表各有两个供选:A.电压表量程为15 VB.电压表量程为3 VC.滑动变阻器为(20 Ω,3 A)D.滑动变阻器为(500 Ω,0.2 A)(1)电压表应选________ (填“A”或“B”),这是因为_______________________.(2)滑动变阻器应选________(填“C”或D),这是因为_____________________.变式训练2 某同学采用如图4甲所示的电路测定干电池的电动势和内阻.已知干电池的电动势约为1.5 V,内阻约为2 Ω,电压表(0~3 V,3 kΩ),电流表(0~0.6 A,1.0 Ω),滑动变阻器有R1(10 Ω, 2 A)和R2(100 Ω,0.1 A)各一只.图4(1)在实验中滑动变阻器应选用__________(填“R1”或“R2”);(2)在图乙中用笔画线代替导线连接实验电路. 达标检测 1.在“用伏安法测电池的电动势与内阻”的实验中,下列注意事项中错误的是( )A.应选用旧的干电池作为被测电源,使电压表示数的变化比较明显B.应选用内阻较小的电压表和电流表 C.移动滑动变阻器的滑片时,不能使滑动变阻器短路造成电流表过载D.根据实验记录的数据作U-I图线时,应通过尽可能多的点画一条直线,并使不在直线上的点大致均匀分布在直线两侧2. 如图5所示为闭合回路中两个不同电源的U-I图象,下列判断正确的是( ) 图5 A.电动势E1=E2,发生短路时的电流I1>I2B.电动势E1=E2,内阻r1>r2C.电动势E1=E2,内阻r1<r2D.当两电源的工作电流变化量相同时,电源2的路端电压变化大3.如图6所示是根据某次实验记录数据画出的U-I图象,下列关于这个图象的说法中正确的是( )A.纵轴截距表示待测电源的电动势B.横轴截距表示短路电流C.根据r=,计算出待测电源内电阻为12 ΩD.电流为0.3 A时的外电阻是18 Ω4.在测定电池的电动势和内电阻实验的实物连接图中(如图7所示),电流表和电压表的正接线柱都尚未连接,为了做这个实验,应该把( )图7A.电流表的正接线柱与c点相连B.电流表的正接线柱与b点相连C.电压表的正接线柱与a点相连D.电压表的正接线柱与c点相连5. 如图3所示为测量某电源电动势和内阻时得到的U-I图线.用此电源与三个阻值均为3 Ω的电阻连接成电路,测得路端电压为4.8 V.则该电路可能为下图中的( )]图3 学习反思 布置作业
