物理人教版 (新课标)3 欧姆定律导学案及答案

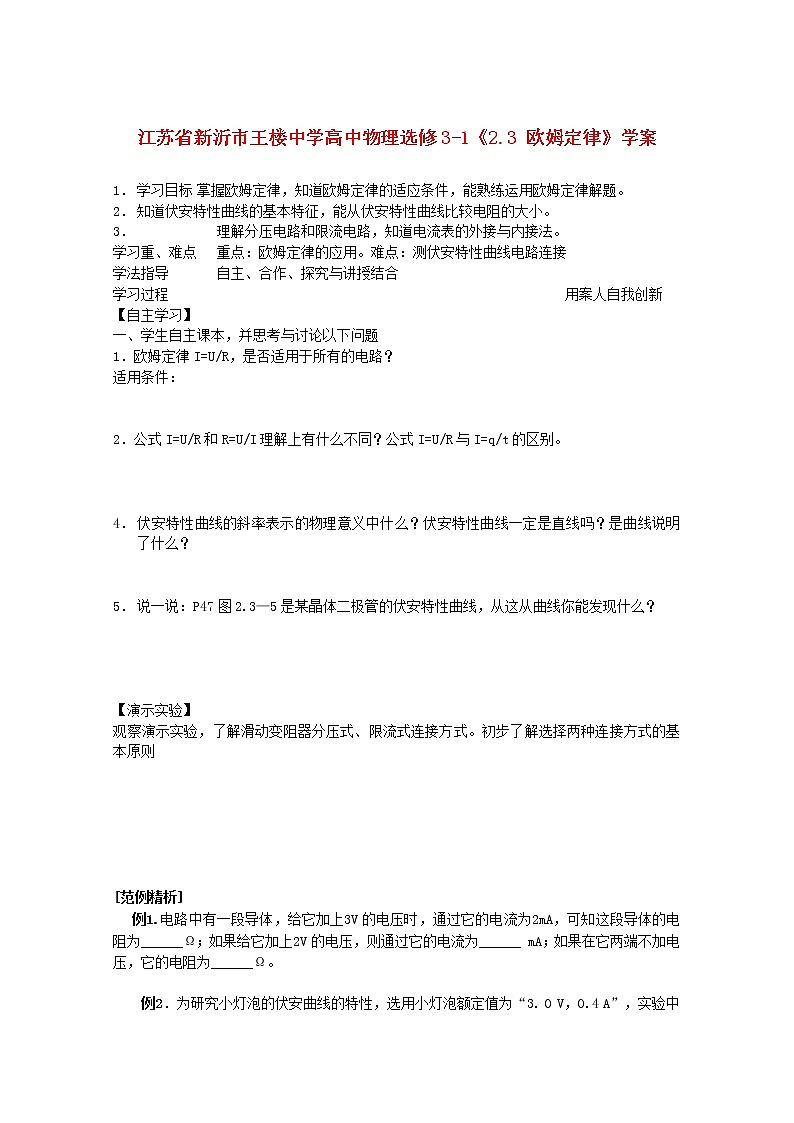

江苏省新沂市王楼中学高中物理选修3-1《2.3 欧姆定律》学案

1．  学习目标 掌握欧姆定律，知道欧姆定律的适应条件，能熟练运用欧姆定律解题。

2．  知道伏安特性曲线的基本特征，能从伏安特性曲线比较电阻的大小。

3．                                          理解分压电路和限流电路，知道电流表的外接与内接法。

学习重、难点 重点：欧姆定律的应用。难点：测伏安特性曲线电路连接

学法指导 自主、合作、探究与讲授结合

学习过程 用案人自我创新

【自主学习】

一、学生自主课本，并思考与讨论以下问题

1．欧姆定律I=U/R，是否适用于所有的电路？

适用条件：

2．公式I=U/R和R=U/I理解上有什么不同？公式I=U/R与I=q/t的区别。

4．  伏安特性曲线的斜率表示的物理意义中什么？伏安特性曲线一定是直线吗？是曲线说明了什么？

5．  说一说：P47图2.3—5是某晶体二极管的伏安特性曲线，从这从曲线你能发现什么？

【演示实验】

观察演示实验，了解滑动变阻器分压式、限流式连接方式。初步了解选择两种连接方式的基本原则

[范例精析]

例1.电路中有一段导体，给它加上3V的电压时，通过它的电流为2mA，可知这段导体的电阻为______Ω；如果给它加上2V的电压，则通过它的电流为______ mA；如果在它两端不加电压，它的电阻为______Ω。

例2．为研究小灯泡的伏安曲线的特性，选用小灯泡额定值为“3. 0 V，0.4 A”，实验中有仪器：安培表、伏特表、电键、导线若干外；还需要 ________、__________。

   (1)根据所学的知识，通过查资料、与同学讨论思考后回答下列问题：

   实验中用两电表测量小灯泡两端的电压和流过小灯泡的电流时，电路怎样连接才能使测得灯泡的电阻误差较小?为什么?

(2)为使加在小灯泡的电压从零开始，能在较大的范围调节，滑动变阻器应采用怎样连接?在方框内画出相关的电路图。

   (3)请根据你画的电路图，把图12—3—7中的实验器材连成符合要求的实验电路。

(4)为使读数误差尽可能小，电压表的量程应选用________档，电流表的量程应选用_______档，为保证实验安全，测量范围不能超过_______V和_____A，开始做实验闭合S前，应把P移到________端。

   (5)若实验中测得某一小灯泡的电流强度和电压之值如下表，请在图12—3—8中画出U-I图线，该小灯泡的电阻有何特征?并从中分析其主要原因。

I/A 0.10 0.20 0.26 0.30 0.36 0.40 0.44 0.48 0.52 0.56

U/V 0.05 0.14 0.21 0.30 0.48 0.70 1.02 1.48 1.96 2.50

达标检测 1.欧姆定律适用于  (     )

A.电动机电路       B.金属导体导电

C.电解液导电       D.所有电器元件

2．如图12—3—5所示，a、b两直线分别是用电器A和B的伏安特性曲线，则下列说法正确的是（    ）

A．通过用电器的电流与用电器两端的电压成正比

B．用电器中的电流、两端的电压和用电器的电阻不符合欧姆定律

C．用电器A的电阻值比B大

D．用电器A的电阻值比B小

3.用电器A的电阻是用电器B的电阻的2倍,加在A上的电压是加在B上的电压的一半,那么通过A、B的电流IA和IB的关系是                  （      ）

 A．IA=2IB                  B.IA=IB

 C.IA=IB/2                D. IA=IB/4

4．小灯泡的伏安特性曲线如图12—3—6中的AB段（曲线）所示，由图可知，灯丝的电阻因温度的影响改变了________Ω.

5.如果人体的最小电阻是800Ω，已知通过人体的电流为50mA时，就会引起呼吸器官麻痹，不能自主摆脱电源，试求安全电压。

6.标有“6.3V  0.3A”的小灯泡，其电阻为多少？若将此灯泡接到4.2V的电源上时，通过灯泡的电流强度为多少？

7.普通电话用的是炭精话筒，里面碳粒的电阻能在45Ω～55Ω的范围里变化，当加上6V的电压时，电路中的电流变化范围是多少？

8.一个电阻器，当它两端的电压增加0.2V时，通过电阻器的电流增加2mA，则该电阻器的阻值是多少？

学习反思

布置作业
