初中物理人教版九年级全册第3节 电阻导学案

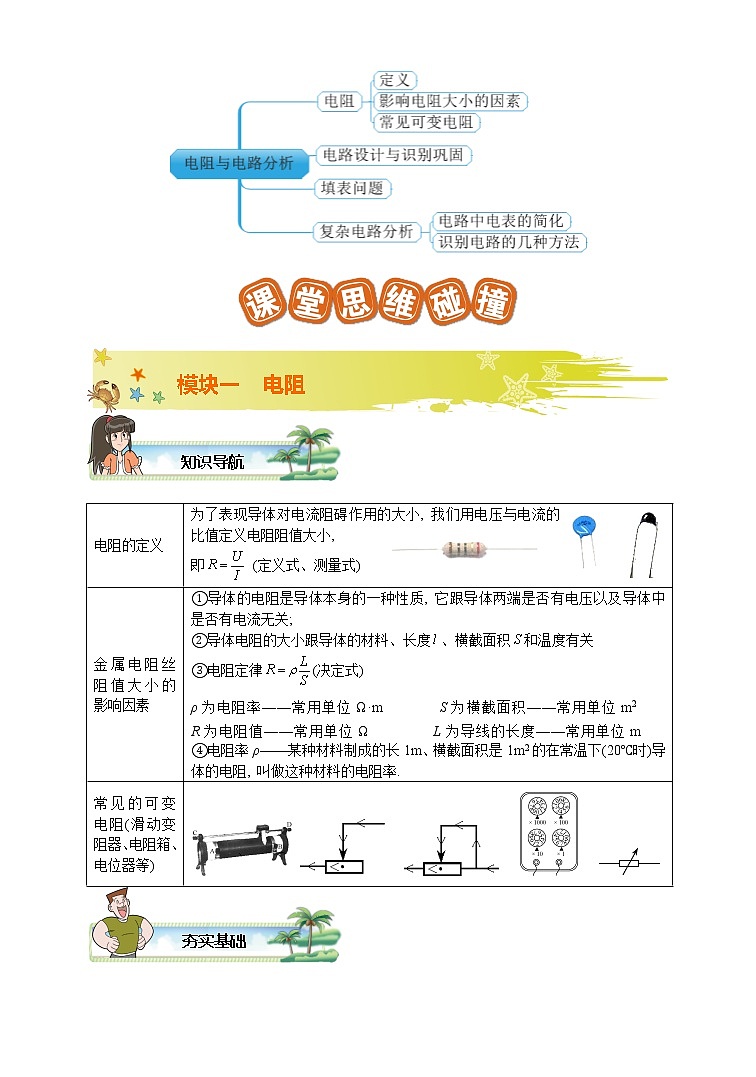

【例1】    下列说法正确的是(    )

A．通过导体的电流为零, 导体的电阻也为零

B．通过导体的电流越大, 导体的电阻一定越小

C．导体两端的电压为零, 导体的电阻也为零

D．导体的电阻是导体本身的一种性质

【答案】 D

【例2】         一段导体两端的电压是2V时, 导体电阻是12, 断开电源使导体两端的电压为0V时, 导体的电阻是(    )

A．0   　　B．12  　　C．6   　 D．3

【答案】 B

【例3】         小明想通过实验研究电阻的大小与哪些因素有关, 他找到四根金属线如图所示, 图中a为锰铜线．b、c、d为镍铬合金线, S表示横截面积．在研究电阻大小与导线材料的关系时, 他选择了其中两根金属导线分别进行实验比较, 它应选择(    )

A．a和b       B．a和c     C．a和d     D．b和c

【答案】 A

【例4】         关于导体的电阻, 下列说法中正确的是(    )

A．锰铜线的电阻比铜丝的电阻大

B．粗细相同的导线, 长的电阻较大

C．长短相同的导线, 细的电阻较大

D．同种材料制成的长短一样的两条导线, 细的电阻较大

【答案】 D

【例5】         实验室中常用的小灯泡、电流表、电压表的电阻分别为、、表示, 则三者电阻大小关系为(    )

A．        B．

C．        D．

【答案】 B

【例6】         一段粗细均匀的镍铬合金丝, 阻值为, 将它均匀拉长(设体积不变), 使直径变为原来的, 此时, 它的阻值为(    )

A．     B．        C．      D．

【答案】 B

【例7】         滑动变阻器是通过改变什么来改变电阻的(    )

A．电阻线的长度          B．电阻线的材料

C．电阻线的横截面积      D．连入电路的电阻线长度

【答案】 D

【例8】         (多选)将如图所示的滑动变阻器连入电路, 要求当滑动变阻器的滑片P向B端移动时, 接入电路中的电阻变大, 则滑动变阻器连入电路的接线柱是(    )

A．A和D  　  B．C和B    　C．B和D  　  D．A和B

【答案】 A

【例9】         右图是有四个接线柱的滑动变阻器, 当AD端接入电路时, 滑片P向右移动, 接入电路中的电阻值将_______; 当AB端接入电路时, 滑片P向左移动, 接入电路中的电阻值将_____(填“增大”、“减小”或“不变”)

【答案】 变大   不变

【例10】     如下图所示, 利用滑动变阻器调节小灯泡的亮度. 下列四种连接方法中错误的是(    )

【答案】 D

【例11】     收音机等电器中, 有一种叫电位器的变阻器．其内部构造如图所示．a、b、c三个焊接点相当于变阻器的三个接线柱．使用电位器时, 下列说法中不正确的是(    )

A．只把a和c接入电路, 无法改变通过电位器的电流

B．将a和b或b和c接入电路, 旋动滑片时, 可以改变通过电位器的

电流

C．只将a和b接入电路, 当滑片顺时针旋动时, 电位器接入电路电阻

变小

D．只将b、c两点接入电路, 当滑片顺时针旋动时, 电位器接入电路电阻变小

【答案】 C

【例12】     (1) 将阻值为的电阻丝均匀拉长为原来2倍, 阻值将变为     Ω.

(2) 将阻值为的电阻丝对折使用, 阻值将变为     Ω.

(3) 将4个阻值为20Ω的电阻丝串联使用, 总的等效电阻为       Ω.

(4) 将4个阻值为20Ω的电阻丝并联使用, 总的等效电阻为       Ω.

(5) 试分析下图中, , , , 电路总的等效电阻值应为        Ω.

【答案】 电阻丝的电阻值与长度成正比, 与横截面积成反比.

(1)40  (2)2.5  (3)80   (4)5  (5)1.5     因为3Ω电阻相当于两个6Ω电阻并联, 一共是4个6Ω电阻并联, 所以是1.5Ω

【例13】     小明同学想比较金属材料甲和金属材料乙哪个更容易导电．现有金属材料甲和金属材料乙制成的各种不同规格的金属丝, 规格如下表所示:

请你帮助小明同学完成下面的实验方案．

(1)实验器材除上述金属丝、干电池、开关、导线外, 还必须选用的器材有:

　　　　　　　．

(2)实验中应选取的金属丝分别是:　　　(只需填字母代号)．

(3)请在下面空白处画出实验电路图．

(4)在本实验中, 你是如何判断哪种金属材料更容易导电的?

                                                           ．

【答案】 小灯泡(或电流表)　(2)A、C

(1)要把上述器材和小灯泡(或电流表)连接成串联电路, 通过小灯泡的亮度(或电流表示数大小)来显示哪个更易导电．

(2)想比较材料导电性能, 应使长度、横截面积相同．

(3)连接各元件成为串联电路．

(4)分别将选取的两种金属丝接入所设计的电路中, 观察小灯泡的亮暗(或电流表示数的大小), 若小灯泡较亮(或电流表示数较大), 说明与它串联的那种金属材料更容易导电．

【例14】     有些居民楼的楼道灯电路中含有两个开关, 一个是利用“光敏”材料制成的“光控开关”, 它的作用是天黑时自动闭合, 天亮时自动断开; 一个是利用“声敏”材料制成“声控开关”, 它的作用是当有人走动发出声音时自动闭合, 无声时自动断开. 如图所示各电路中, 能实现上述效果的是(    )

【答案】 D

【例15】     在楼梯中间安装的电灯, 需要在楼上、楼下都能控制灯的亮和灭. 如图所示为四位同学设计的控制楼梯灯的模拟电路图, 其中达不到控制要求的是(    )

A．图甲               B．图乙             C．图丙              D．图丁

【答案】 C

【例16】     如图是电冰箱的简化电路图. 图中M是电冰箱压缩机用的电动机, L是电冰箱内的照明灯. 则下列判断正确的是(    )

A．开关S1闭合, S2断开时, 照明灯L与电动机M串联

B．关上冰箱门时, S1自动闭合, 使得照明灯L熄灭

C．开关S1、S2都闭合时, 照明灯L与电动机M并联

D．冰箱内温度降低到设定温度时, S2自动断开, 电动机M停止工作

【答案】 C

【例17】     请根据实物图画出对应的电路图.

                     (1)                                    (2)

【答案】

(1)                                       (2)

【例18】     如图所示的电路中, 要使灯L1、L2串联, 甲、乙、丙三只电表应依次是                ; 要使两盏灯并联, 甲、乙、丙三只电表应依次是                    .

【答案】 电压表, 电流表, 电压表;         电流表, 电压表, 电流表

【例19】     下图所示的电路中, L1、L2正常发光, a、b是两只电表, 则(    )

A．a是电流表, b是电压表

B．a是电压表, b是电流表

C．a、b都是电流表

D．a、b都是电压表

【答案】 A

【例20】     在如图所示电路中, 电表①应是      表; 电表②应是     表; 电表③应是       表; 电表④应是       表．

【答案】 电流、电压、电流、电压

【例21】     请说出分别闭合S1、S2; 同时闭合S1、S2, 均有哪盏灯发光? 并画出等效电路图.

             (1)                        (2)                        (3)

(4)                          (5)

【答案】 略.

【例22】     图中四个灯泡的连接方式是(    )

A．四灯串联

B．四灯并联

C．、、并联, 再与串联

D．、、并联, 再与串联

【答案】 D

串联电路的判断, 只要抓住电路只有一条路径即可, 并联电路较串联电路复杂, 可以用以下方法判断：N个电阻并联, 我们不妨理解为N个电阻的一端通过导线连在一起, 接在电路的某个(节)点A, 同时N个电阻的另一端通过导线也连在一起, 接在电路中的另一个(节)点B—这就是依据并联电路的概念判断电路是否为并联电路．为了便于说明, 我们在各节点处表上A、B、C、D．具体判断方法是：的左端与的右端通过导线连接在点A(或C)处, 同时的右端与的左端通过导线连接在点B处, 因此与并联; 的左端与的左端通过导线连接在点A(或C)处, 同时的右端与的右端通过导线连接在点B(或D)处, 因此与, 也就是、、三灯并联; 的左端与的右端(或的左端或的右端)通过导线连接在一起, 而的右端没有和、、三灯的另一端连接在一起, 因此电路是、、三灯并联后再与串联, 是混联电路, 等效电路如图所示．

【例23】     如下图, 电压表V1示数为6V, 电压表V2示数为7V, 电压表V3示数为10V, 求各个电阻电压分别为多少?

【答案】 , ,

【例24】     请画出右面电路图各个状态的等效电路图：

①只断开开关S1, 滑片P移至端点B时

②只闭合开关S1, 滑片P仍在端点B时

③只断开开关S3, 滑动变阻器的滑片P在端点A时

【答案】

【练1】         如图, 要使滑动变阻器的滑片P向右移动时, 电阻变大, 应选择的接线柱是(　　)

A．A, D            B．B, C            C．A, B             D．C, D

【答案】 B

【练2】         如图所示的电路中和并联, 现在用电压表和电流表测量通过和的电流强度及两端的电压, 请在“○”内填写相应的符号“”或“”．

【答案】 1：      2：      3：

【练3】         小菁同学连接两灯并联电路的情况如图所示. 当他“试触”时, 发现电压表的指针不动、电流表的指针很快向右偏转, 两灯都不发光. 小红同学指出她在电路连接中有错误. 若闭合开关S, 可能造成的后果是______________________; 现在请你只改接如图电路中的一根导线, 使电路连接完全正确.(在错接的导线上画×, 然后画出正确的接线位置)

【答案】 电流表被烧坏;
