初中物理人教版九年级全册第1节 电压当堂检测题

这是一份初中物理人教版九年级全册第1节 电压当堂检测题，共7页。试卷主要包含了下列估值最符合实际的为，如图所示，以下判断正确的是，下列说法正确的是等内容，欢迎下载使用。

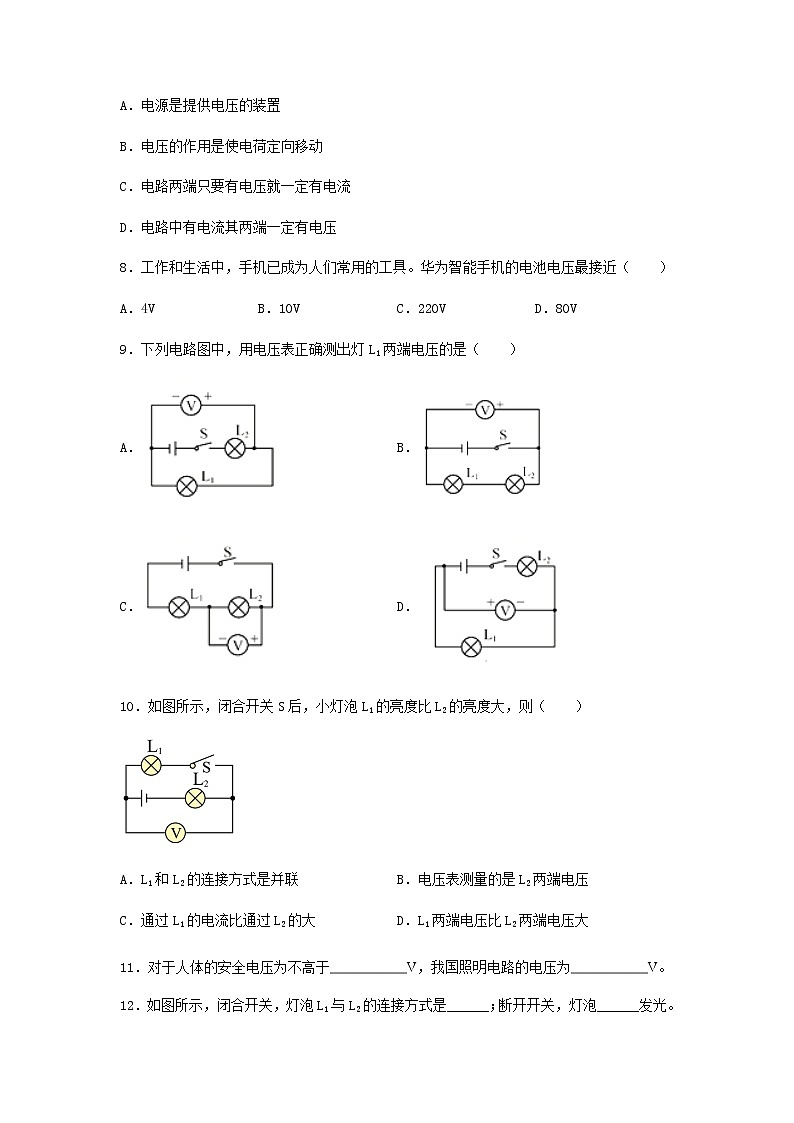

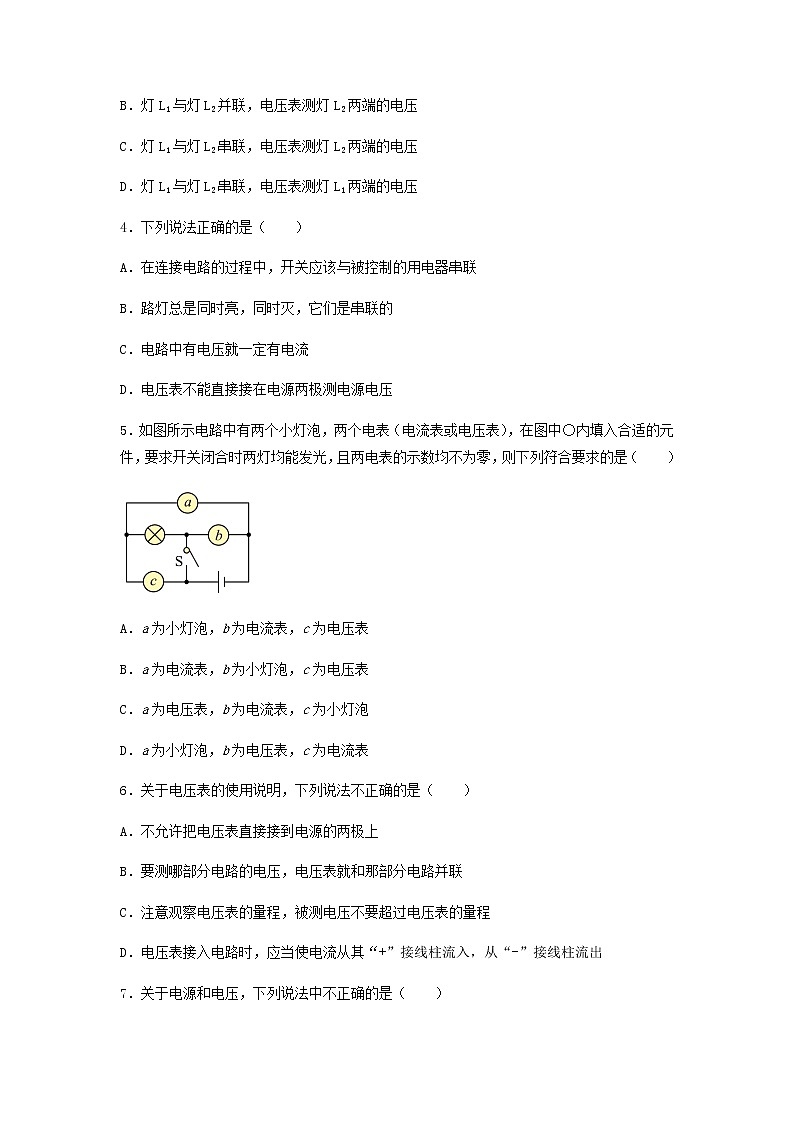

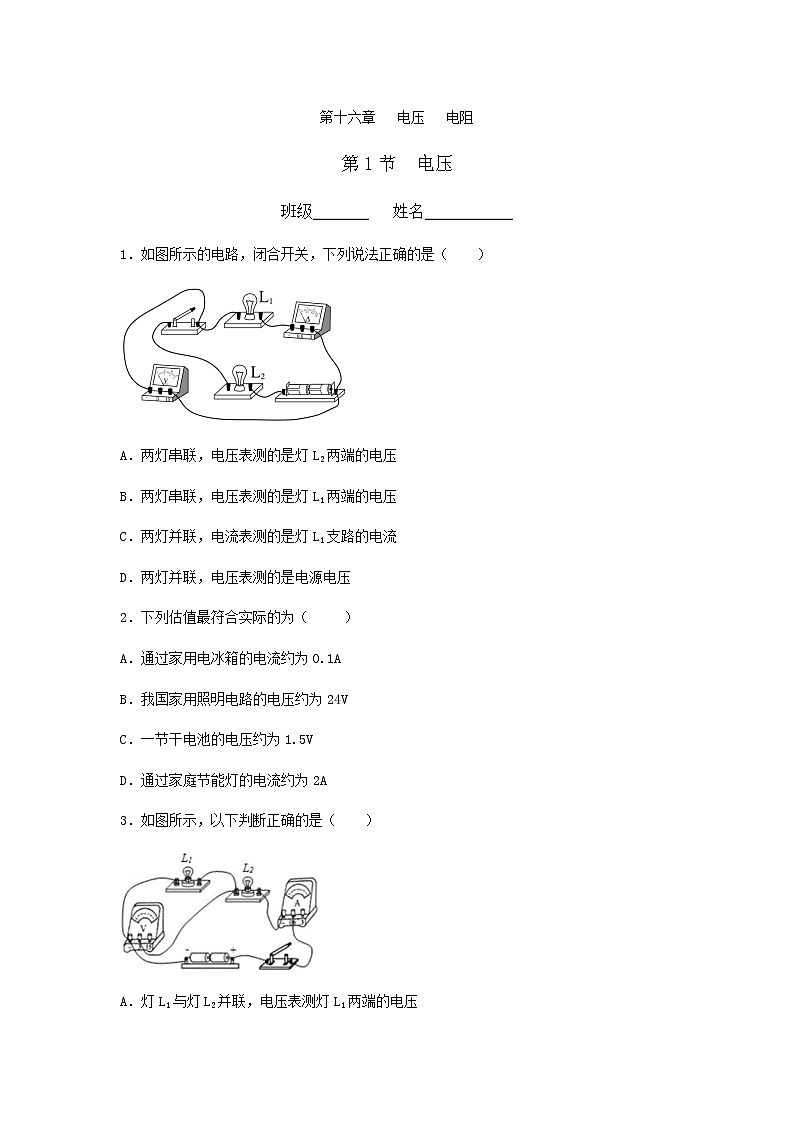

第十六章   电压   电阻第1节  电压班级_______   姓名___________1．如图所示的电路，闭合开关，下列说法正确的是（　　）A．两灯串联，电压表测的是灯L2两端的电压B．两灯串联，电压表测的是灯L1两端的电压C．两灯并联，电流表测的是灯L1支路的电流D．两灯并联，电压表测的是电源电压2．下列估值最符合实际的为（     ）A．通过家用电冰箱的电流约为0.1AB．我国家用照明电路的电压约为24VC．一节干电池的电压约为1.5VD．通过家庭节能灯的电流约为2A3．如图所示，以下判断正确的是（　　）A．灯L1与灯L2并联，电压表测灯L1两端的电压B．灯L1与灯L2并联，电压表测灯L2两端的电压C．灯L1与灯L2串联，电压表测灯L2两端的电压D．灯L1与灯L2串联，电压表测灯L1两端的电压4．下列说法正确的是（　　）A．在连接电路的过程中，开关应该与被控制的用电器串联B．路灯总是同时亮，同时灭，它们是串联的C．电路中有电压就一定有电流D．电压表不能直接接在电源两极测电源电压5．如图所示电路中有两个小灯泡，两个电表（电流表或电压表），在图中〇内填入合适的元件，要求开关闭合时两灯均能发光，且两电表的示数均不为零，则下列符合要求的是（　　）A．a为小灯泡，b为电流表，c为电压表B．a为电流表，b为小灯泡，c为电压表C．a为电压表，b为电流表，c为小灯泡D．a为小灯泡，b为电压表，c为电流表6．关于电压表的使用说明，下列说法不正确的是（　　）A．不允许把电压表直接接到电源的两极上B．要测哪部分电路的电压，电压表就和那部分电路并联C．注意观察电压表的量程，被测电压不要超过电压表的量程D．电压表接入电路时，应当使电流从其“+”接线柱流入，从“-”接线柱流出7．关于电源和电压，下列说法中不正确的是（　　）A．电源是提供电压的装置B．电压的作用是使电荷定向移动C．电路两端只要有电压就一定有电流D．电路中有电流其两端一定有电压8．工作和生活中，手机已成为人们常用的工具。华为智能手机的电池电压最接近（　　）A．4V B．10V C．220V D．80V9．下列电路图中，用电压表正确测出灯L1两端电压的是（　　）A． B．C． D．10．如图所示，闭合开关S后，小灯泡L1的亮度比L2的亮度大，则（　　）A．L1和L2的连接方式是并联 B．电压表测量的是L2两端电压C．通过L1的电流比通过L2的大 D．L1两端电压比L2两端电压大11．对于人体的安全电压为不高于___________V，我国照明电路的电压为___________V。12．如图所示，闭合开关，灯泡L1与L2的连接方式是______；断开开关，灯泡______发光。13．如图所示，甲、乙是电流表或电压表。当开关S闭合后，要使L1和L2两灯并联，甲表是_________，乙表是___________（均选填“电压表”或“电流表”）。14．如图的电路中，1节干电池的电压为 ______伏，电流表测量灯 ______中的电流。闭合电键后，电流表示数如图（b），可知电流表的示数为 ______安。15．如图所示，取一个橙子切开，把铜片、铁片插入其中，然后用导线连接铁片、铜片和电压表，电压表指针摆动情况见图。
（1）实验中，提供电能的装置是________。A、电压表        B、导线        C、铜片和铁片        D、插入了铜片和铁片的橙子（2）______（选填“铁片”或“铜片”）是该电路中电源的正极。16．在“探究串、并联电路电流特点”的实验中，小明同学选用两个不同的小灯泡组成了如图甲所示的串联电路，然后用一个电流表分别接在a、b、c三处去测量电流。
 （1）小明在连接电路时，开关必须___________。实验中，他把电流表接在a处，闭合开关后，电流表出现乙图情况，原因是___________；处理后，电流表的指针如图丙所示，则所测的电流值为___________A。ac间电压/vab间电压/vbc间电压/v330（2）在测量中，突然两盏灯全部熄灭，若仅是其中某一只灯泡出现了故障，则可能是该灯泡___________了（选填“断路”或“短路”）。于是，他用电压表来检查故障，上表是他测量的相关数据，由此可判断灯泡___________出现故障。（3）接着，小明准备拆接电路测量“并联电路电流特点”，你认为首先应该拆下___________两端的导线。如图甲是小明连接好的实物电路，若要测量通过灯L2的电流，可将___________（选填“a”、“b”或“c”）导线从电流表接线柱拆下，改接到电流表的___________接线柱（选填“—”、“0.6”或“3”）。
（4）同组的小李同学连接的电路如乙图，如果闭合开关，将会出现___________故障（选填“短路”、或“断路”），请改变a、b、c三导线中的一根，使两灯泡并联。（先在原导线上打“×”，后再更改接法）。（_____）17．（1）读出电压表和电流表的示数，分别是：______V；______A；（2）在方框内画出下面实物电路的电路图______。
