初中物理人教版九年级全册第4节 变阻器练习

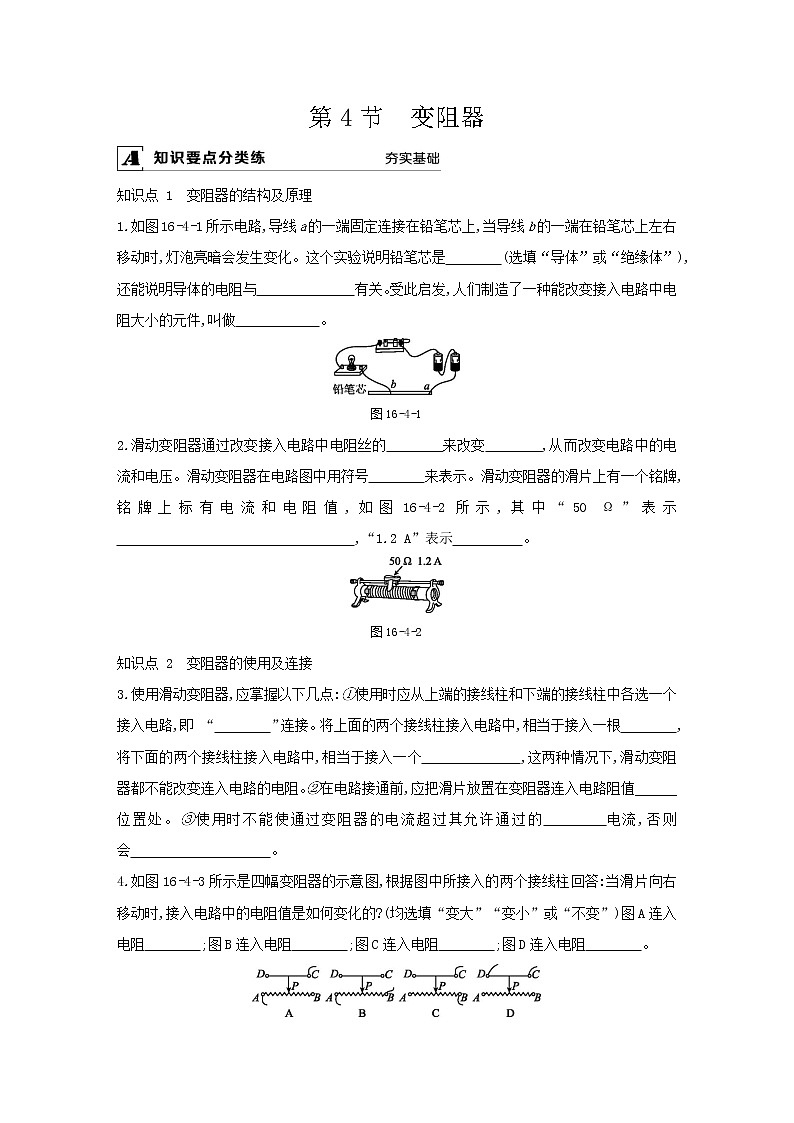

第4节　变阻器

知识点 1　变阻器的结构及原理

1.如图16-4-1所示电路,导线a的一端固定连接在铅笔芯上,当导线b的一端在铅笔芯上左右移动时,灯泡亮暗会发生变化。这个实验说明铅笔芯是　　　　(选填“导体”或“绝缘体”),还能说明导体的电阻与　　　　　　　有关。受此启发,人们制造了一种能改变接入电路中电阻大小的元件,叫做　　　　　　。

图16-4-1

2.滑动变阻器通过改变接入电路中电阻丝的　　　　来改变　　　　,从而改变电路中的电流和电压。滑动变阻器在电路图中用符号　　　　来表示。滑动变阻器的滑片上有一个铭牌,铭牌上标有电流和电阻值,如图16-4-2所示,其中“50 Ω”表示　 　　　　　　　　　　　　　　　　,“1.2 A”表示　　　　　。

图16-4-2

知识点 2　变阻器的使用及连接

3.使用滑动变阻器,应掌握以下几点:①使用时应从上端的接线柱和下端的接线柱中各选一个接入电路,即 “　　　　”连接。将上面的两个接线柱接入电路中,相当于接入一根　　　　,将下面的两个接线柱接入电路中,相当于接入一个　　　　　　　,这两种情况下,滑动变阻器都不能改变连入电路的电阻。②在电路接通前,应把滑片放置在变阻器连入电路阻值______位置处。③使用时不能使通过变阻器的电流超过其允许通过的　　　　电流,否则会　　　　　　　　　　。

4.如图16-4-3所示是四幅变阻器的示意图,根据图中所接入的两个接线柱回答:当滑片向右移动时,接入电路中的电阻值是如何变化的?(均选填“变大”“变小”或“不变”)图A连入电阻　　　　;图B连入电阻　　　　;图C连入电阻　　　　;图D连入电阻　　　　。

图16-4-3

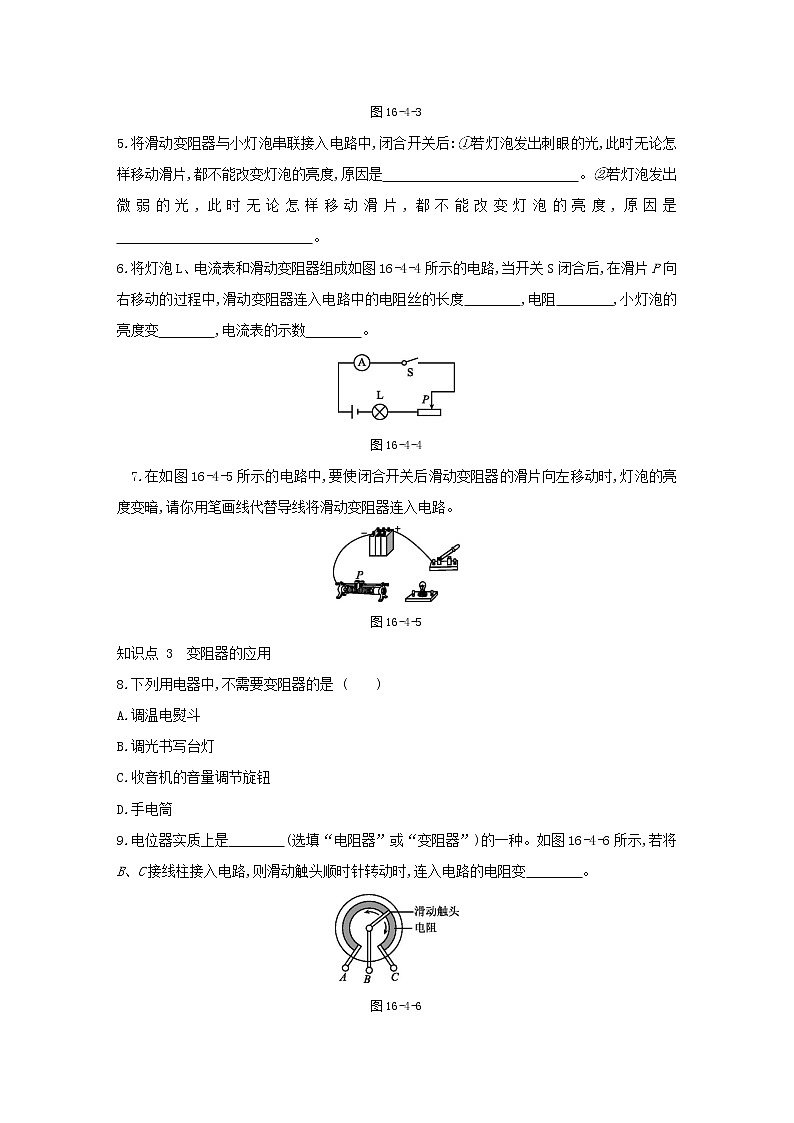

5.将滑动变阻器与小灯泡串联接入电路中,闭合开关后:①若灯泡发出刺眼的光,此时无论怎样移动滑片,都不能改变灯泡的亮度,原因是　　　　　　　　　　　　 　。②若灯泡发出微弱的光,此时无论怎样移动滑片,都不能改变灯泡的亮度,原因是 　　　　　　　　　　　　　。

6.将灯泡L、电流表和滑动变阻器组成如图16-4-4所示的电路,当开关S闭合后,在滑片P向右移动的过程中,滑动变阻器连入电路中的电阻丝的长度　　　　,电阻　　　　,小灯泡的亮度变　　　　,电流表的示数　　　　。

图16-4-4

　7.在如图16-4-5所示的电路中,要使闭合开关后滑动变阻器的滑片向左移动时,灯泡的亮度变暗,请你用笔画线代替导线将滑动变阻器连入电路。

图16-4-5

知识点 3　变阻器的应用

8.下列用电器中,不需要变阻器的是 (　　)

A.调温电熨斗

B.调光书写台灯

C.收音机的音量调节旋钮

D.手电筒

9.电位器实质上是　　　　(选填“电阻器”或“变阻器”)的一种。如图16-4-6所示,若将B、C接线柱接入电路,则滑动触头顺时针转动时,连入电路的电阻变　　　　。

图16-4-6

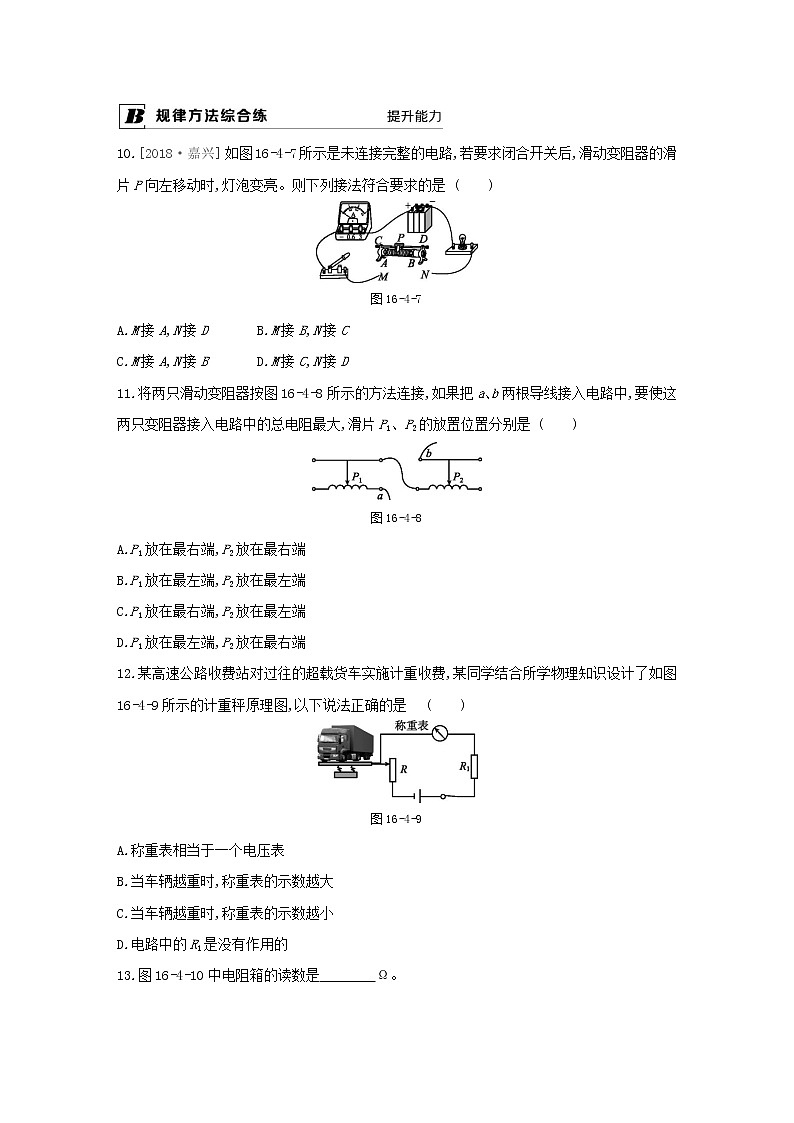

10.[2018·嘉兴] 如图16-4-7所示是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片P向左移动时,灯泡变亮。则下列接法符合要求的是              (　　)

图16-4-7

A.M接A,N接D  B.M接B,N接C

C.M接A,N接B  D.M接C,N接D

11.将两只滑动变阻器按图16-4-8所示的方法连接,如果把a、b两根导线接入电路中,要使这两只变阻器接入电路中的总电阻最大,滑片P1、P2的放置位置分别是              (　　)

图16-4-8

A.P1放在最右端,P2放在最右端

B.P1放在最左端,P2放在最左端

C.P1放在最右端,P2放在最左端

D.P1放在最左端,P2放在最右端

12.某高速公路收费站对过往的超载货车实施计重收费,某同学结合所学物理知识设计了如图16-4-9所示的计重秤原理图,以下说法正确的是              (　　)

图16-4-9

A.称重表相当于一个电压表

B.当车辆越重时,称重表的示数越大

C.当车辆越重时,称重表的示数越小

D.电路中的R1是没有作用的

13.图16-4-10中电阻箱的读数是　　　　Ω。

图16-4-10

14.如图16-4-11所示是汽车、摩托车等油量表(由电流表改装而成)的原理示意图,R'是定值电阻,R是滑动变阻器。

图16-4-11

(1)打开阀门A,油面下降,滑片向　　　　移动,油量表(电流表)读数变　　　　。

(2)打开阀门B,油面上升,滑片向　　　　移动,油量表(电流表)读数变　　　　。

15.图16-4-12给出了几种电路元件,要求用滑动变阻器来改变电路中的电流。

图16-4-12

(1)请用笔画线代替导线,将图中元件连接起来,要求:向B端移动滑动变阻器的滑片,小灯泡变亮。

(2)在虚线框内画出对应的电路图。

(3)按(1)中要求正确连接电路后,在闭合开关前,滑片应调到　　　　(选填“A”或“B”)端。

(4)正确连接实验电路后,闭合开关,小灯泡发光,反复移动滑动变阻器的滑片,发现小灯泡的亮度没有明显变化。经检查,各元件完好,电路连接无误。

①请你猜想小灯泡的亮度没有明显变化的原因是　　　　　　　　　　　　　。

②写出检验你的猜想是否正确的方法:  　　　　　　　　　　　　　。

考|题|展|示

16.[2019·菏泽] 当滑动变阻器的滑片向b端滑动时,如图16-4-13所示四种接法中,变阻器接入电路阻值变大的是              (　　)

图16-4-13

详解详析

1.导体　导体的长度　变阻器

2.长度　电阻　

滑动变阻器的最大阻值为50 Ω

滑动变阻器允许通过的最大电流为1.2 A

3.一上一下　导线　定值电阻　最大　最大　

烧坏滑动变阻器

4.变大　不变　变小　不变

5.将滑动变阻器上面的两个接线柱接入了电路中

将滑动变阻器下面的两个接线柱接入了电路中

6.变大　变大　暗　变小

7.如图所示

8.D　

9.变阻器　小

10.A　[解析] 灯泡变亮,表明通过灯泡的电流变大,即电路中的电阻减小,故滑动变阻器的滑片P向左移动时,其接入电路的电阻是减小的,则滑片左侧的电阻丝应接入电路(即一定要接A接线柱),滑动变阻器采用“一上一下”的接法,故A选项符合题意。

11.D

12.B　[解析] 称重表与电阻R1和变阻器R串联,应为电流表,A不正确;当车辆越重时,滑片向下滑,R接入电路的阻值变小,电路的电流变大,所以称重表的示数越大,B正确、C不正确;当车辆很重,滑片滑到最下端时,如果没有电阻R1,会造成电源短路,烧坏电源和电流表,因此电路中的R1具有保护电路的作用,D不正确。

13.9601 　

14.(1)上　小　(2)下　大

15.(1)如图所示

(2)如图所示

(3)A　(4)①滑动变阻器的最大阻值太小

②换用最大阻值更大的滑动变阻器重新接入电路,调节后观察小灯泡的亮度变化

[解析] (1)滑动变阻器和小灯泡串联在电路中,因为向B端移动滑动变阻器的滑片,小灯泡变亮,说明电流变大,则变阻器接入电路的阻值变小,所以应将B接线柱连入电路,上面两接线柱任选其一。

(3)按(1)中要求正确连接电路后,在闭合开关前,滑片应调到最大阻值处,即A端。

(4)①由题意可知,小灯泡发光,说明各元件完好,电路连接无误,是通路。则造成小灯泡的亮度没有明显变化的原因应该是滑动变阻器的最大阻值太小,对电路的调节作用不明显。

②针对滑动变阻器的最大阻值可能太小的问题,可换用最大阻值更大的滑动变阻器重新接入电路,调节后观察灯泡的亮度变化。

16.C
