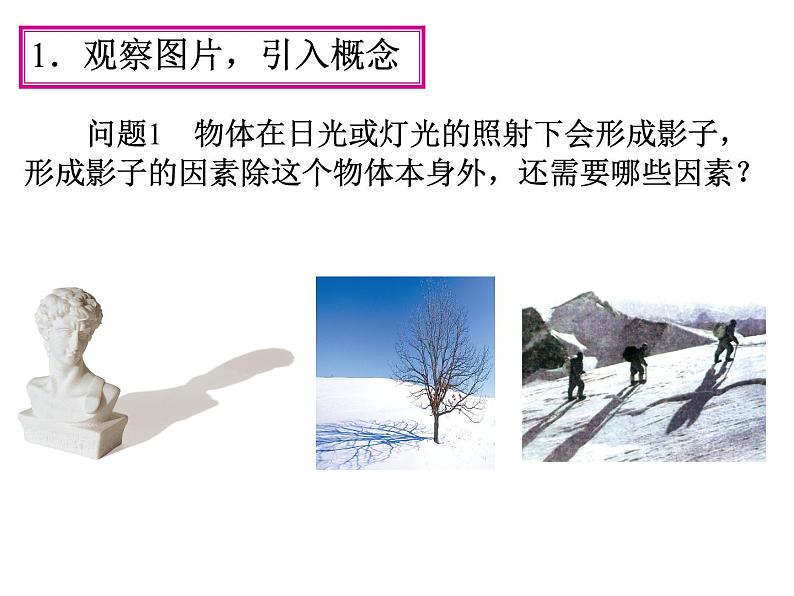

1．观察图片，引入概念
　　问题1　物体在日光或灯光的照射下会形成影子，形成影子的因素除这个物体本身外，还需要哪些因素？

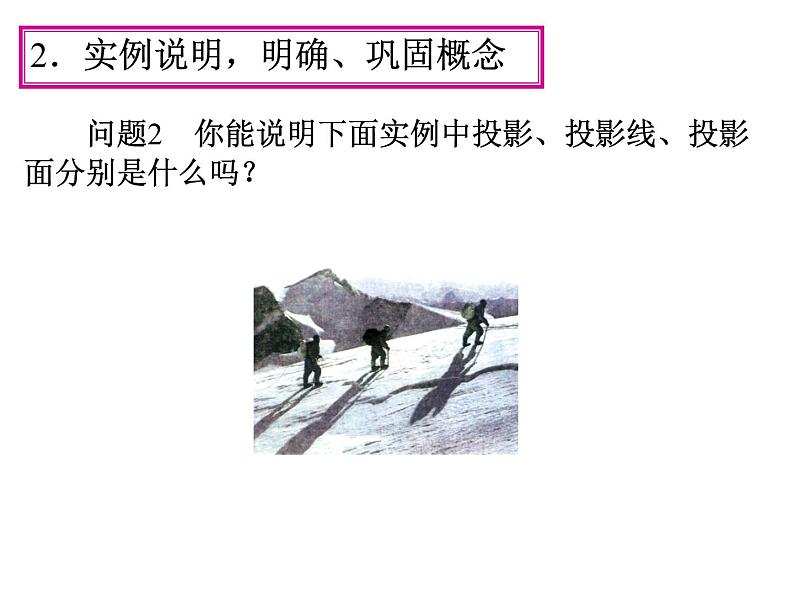

2．实例说明，明确、巩固概念
　　问题2　你能说明下面实例中投影、投影线、投影面分别是什么吗？
投影所在的平面叫做投影面．

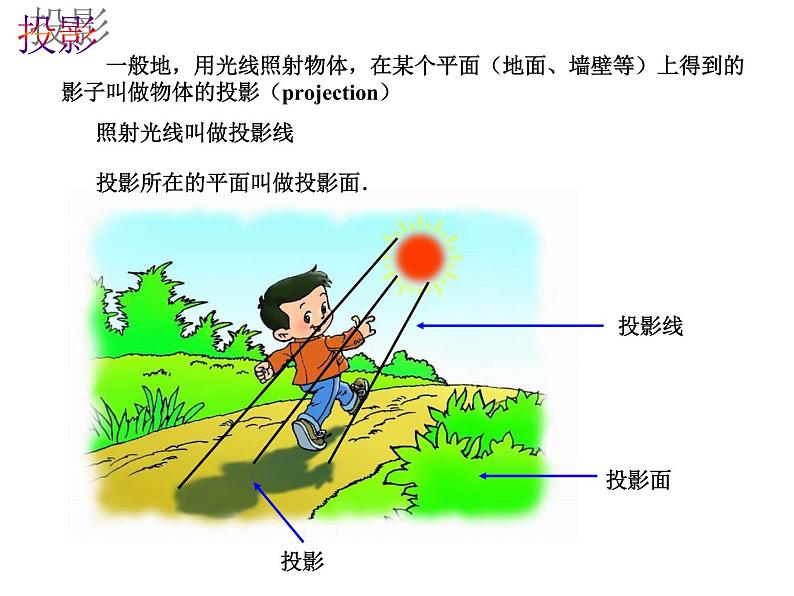

一般地，用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影（prjectin）
例如，物体在太阳光的照射下形成的影子（简称日影）就是平行投影．日影的方向可以反映时间.

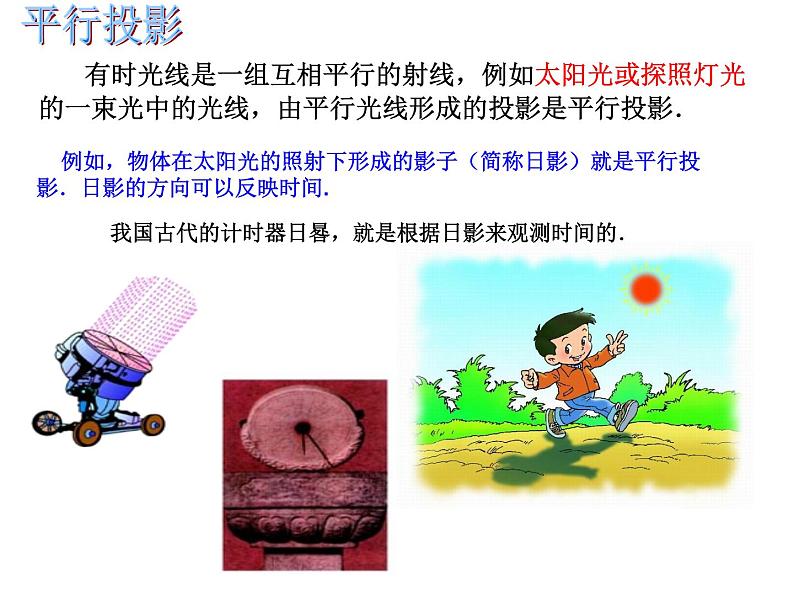

有时光线是一组互相平行的射线，例如太阳光或探照灯光的一束光中的光线，由平行光线形成的投影是平行投影．
我国古代的计时器日晷，就是根据日影来观测时间的．

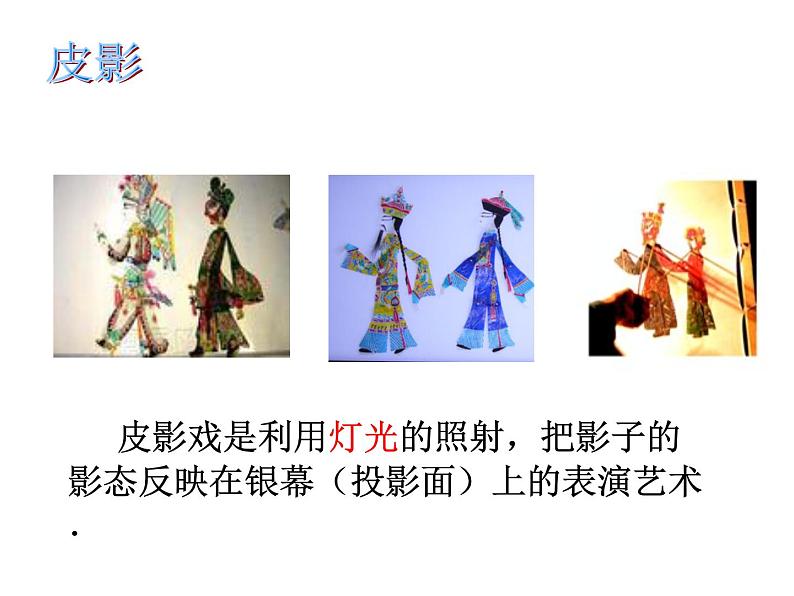

皮影戏是利用灯光的照射，把影子的影态反映在银幕（投影面）上的表演艺术．
例如：物体在灯泡发出的光照射下形成影子就是中心投影．
由同一点（点光源）发出的光线形成的投影叫做中心投影．
例1 两幅图表示两根标杆在同一时刻的投影。请在图中画出形成投影的光线，它们是平行投影还是中心投影？说明理由。
解：分别连接标杆的顶端与投影上的对应点.很明显，图（1）的投影线互相平行，是平行投影.图（2）的投影线相交于一点，是中心投影.
例2 确定下图中路灯灯泡的位置，并画出此时小赵的影子.
　　问题3　观察下图，思考下列问题：
3．交流讨论，剖析正投影概念
（1）　　　　　　（2）　　　　　（3）
　　（1）其中图（1）与图（2）（3）的投影线有什么区别？ （2）图中的三幅图表示的投影中哪些是平行投影？哪些是中心投影？
　　（3）图（2）（3）的投影线与投影面的位置关系有什么不同？
　　把下列物体与它们的投影用线连接起来：
4．巩固练习，应用概念
