初中物理北师大版九年级全册第十一章 简单电路综合与测试课时练习
展开这是一份初中物理北师大版九年级全册第十一章 简单电路综合与测试课时练习，共12页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。

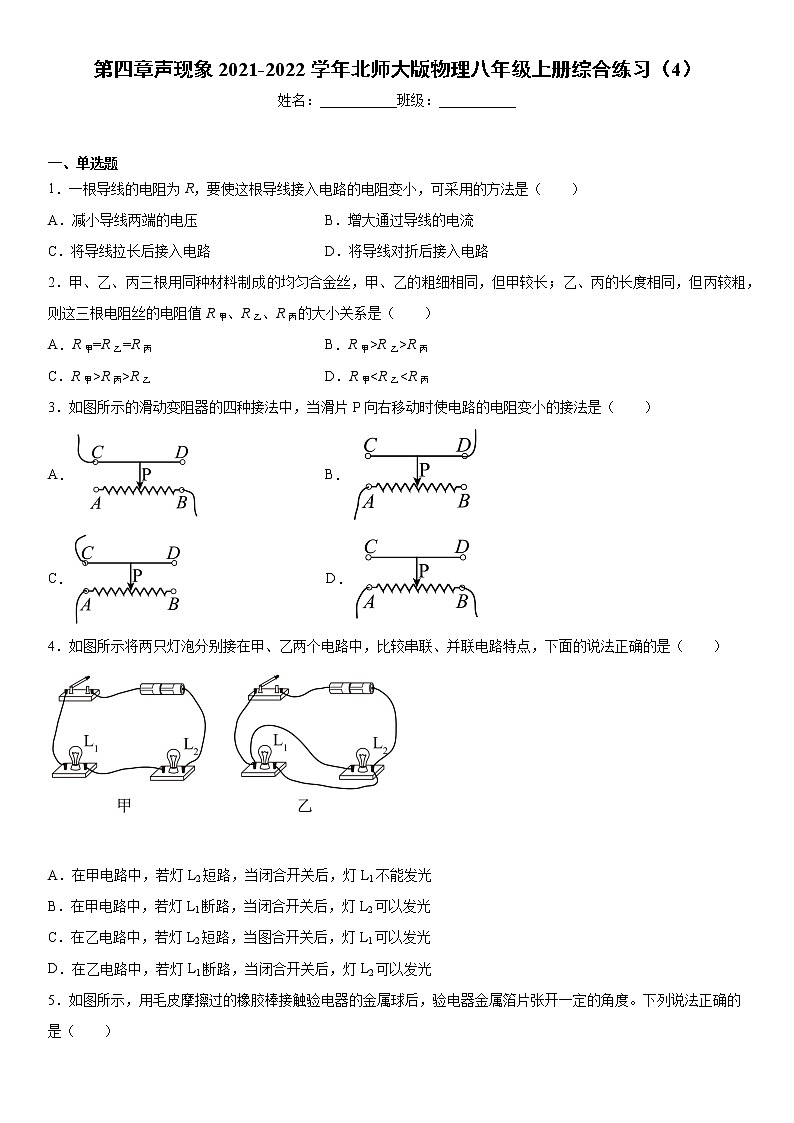

一、单选题
1．一根导线的电阻为R，要使这根导线接入电路的电阻变小，可采用的方法是（ ）
A．减小导线两端的电压B．增大通过导线的电流
C．将导线拉长后接入电路D．将导线对折后接入电路
2．甲、乙、丙三根用同种材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值R甲、R乙、R丙的大小关系是（ ）
A．R甲=R乙=R丙B．R甲>R乙>R丙
C．R甲>R丙>R乙D．R甲
A．B．
C． D．
4．如图所示将两只灯泡分别接在甲、乙两个电路中，比较串联、并联电路特点，下面的说法正确的是（ ）
A．在甲电路中，若灯L2短路，当闭合开关后，灯L1不能发光
B．在甲电路中，若灯L1断路，当闭合开关后，灯L2可以发光
C．在乙电路中，若灯L2短路，当图合开关后，灯L1可以发光
D．在乙电路中，若灯L1断路，当闭合开关后，灯L2可以发光

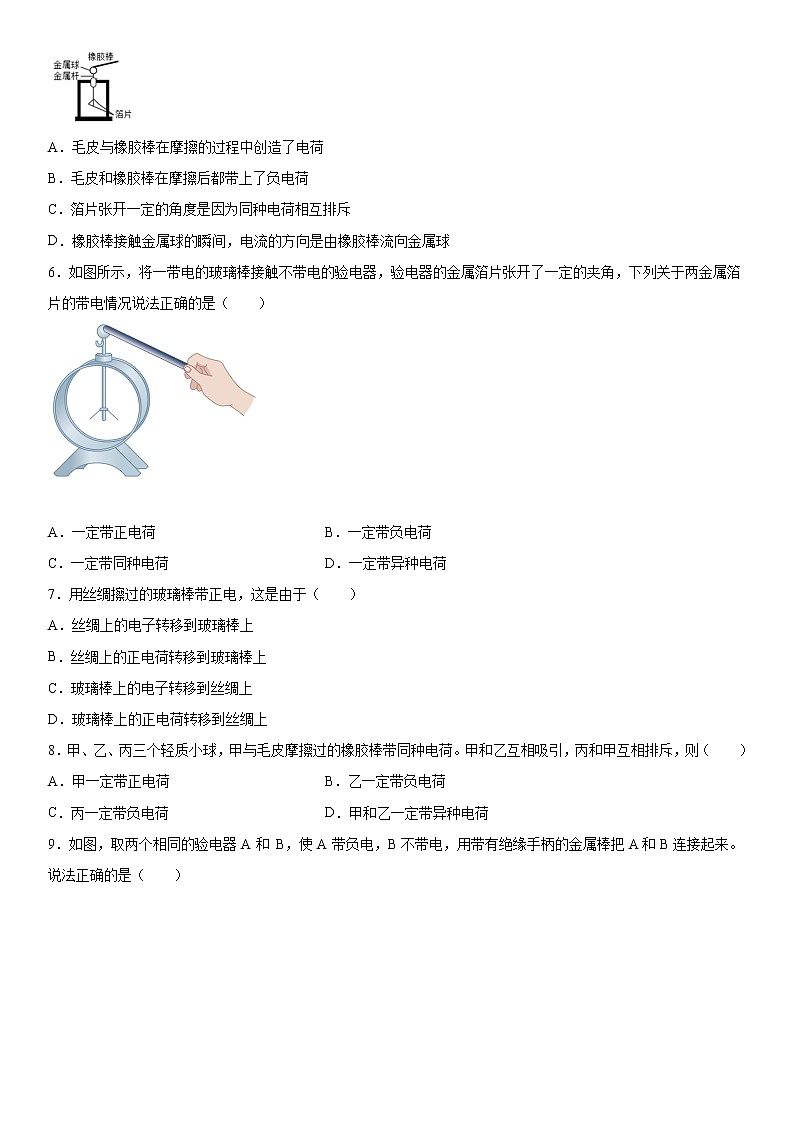

5．如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球后，验电器金属箔片张开一定的角度。下列说法正确的是（ ）
A．毛皮与橡胶棒在摩擦的过程中创造了电荷
B．毛皮和橡胶棒在摩擦后都带上了负电荷
C．箔片张开一定的角度是因为同种电荷相互排斥
D．橡胶棒接触金属球的瞬间，电流的方向是由橡胶棒流向金属球
6．如图所示，将一带电的玻璃棒接触不带电的验电器，验电器的金属箔片张开了一定的夹角，下列关于两金属箔片的带电情况说法正确的是（ ）
A．一定带正电荷B．一定带负电荷
C．一定带同种电荷D．一定带异种电荷
7．用丝绸擦过的玻璃棒带正电，这是由于（ ）
A．丝绸上的电子转移到玻璃棒上
B．丝绸上的正电荷转移到玻璃棒上
C．玻璃棒上的电子转移到丝绸上
D．玻璃棒上的正电荷转移到丝绸上
8．甲、乙、丙三个轻质小球，甲与毛皮摩擦过的橡胶棒带同种电荷。甲和乙互相吸引，丙和甲互相排斥，则（ ）
A．甲一定带正电荷B．乙一定带负电荷
C．丙一定带负电荷D．甲和乙一定带异种电荷

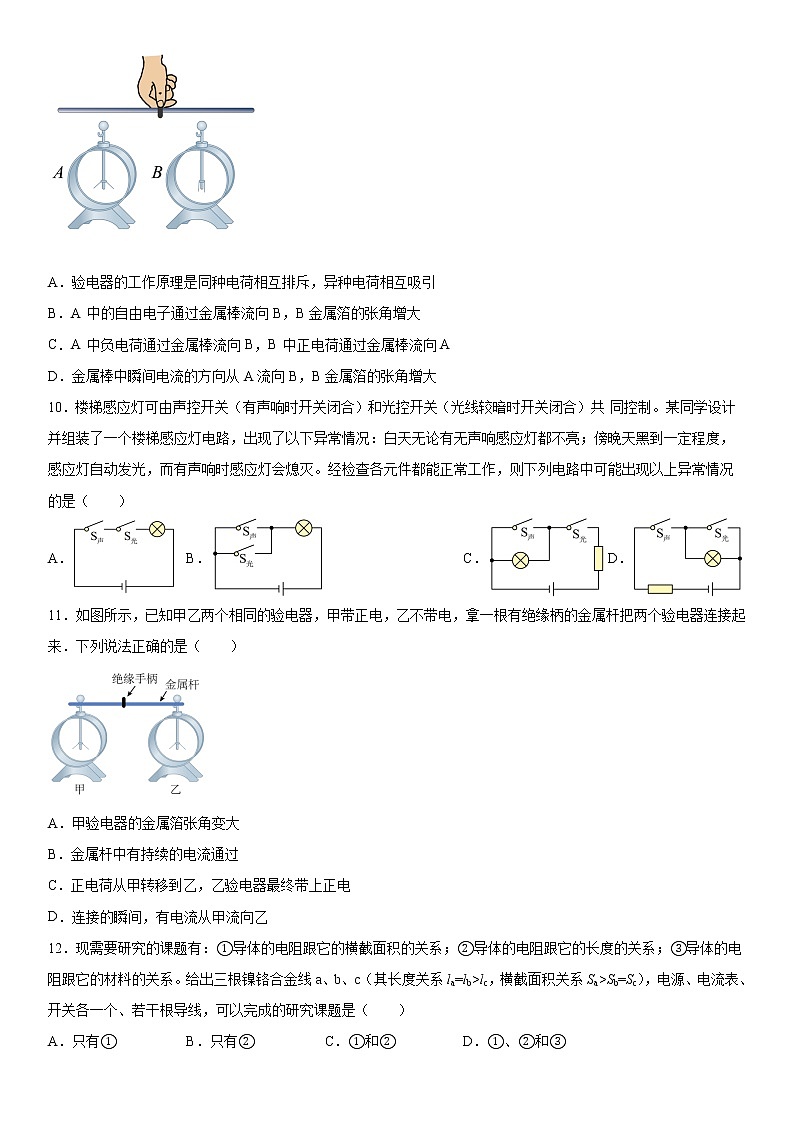

9．如图，取两个相同的验电器A 和 B，使A 带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。说法正确的是（ ）
A．验电器的工作原理是同种电荷相互排斥，异种电荷相互吸引
B．A 中的自由电子通过金属棒流向B，B金属箔的张角增大
C．A 中负电荷通过金属棒流向B，B 中正电荷通过金属棒流向A
D．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
10．楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关闭合）共 同控制。某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天无论有无声响感应灯都不亮；傍晚天黑到一定程度，感应灯自动发光，而有声响时感应灯会熄灭。经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是（ ）
A．B．C．D．
11．如图所示，已知甲乙两个相同的验电器，甲带正电，乙不带电，拿一根有绝缘柄的金属杆把两个验电器连接起来．下列说法正确的是（ ）
A．甲验电器的金属箔张角变大
B．金属杆中有持续的电流通过
C．正电荷从甲转移到乙，乙验电器最终带上正电
D．连接的瞬间，有电流从甲流向乙
12．现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。给出三根镍铬合金线a、b、c（其长度关系la=lb>lc，横截面积关系Sa>Sb=Sc），电源、电流表、开关各一个、若干根导线，可以完成的研究课题是（ ）
A．只有①B．只有②C．①和②D．①、②和③
13．如图所示的电路中，电源电压保持不变。闭合电键S，电路正常工作，过了一会灯L熄灭，两电表中只有一个电表示数变大，电路中只有一处故障，且只发生在灯L或电阻R上。则下列判断中正确的是（ ）
A．小灯L短路，电流表示数变大B．小灯L断路，电压表示数变大
C．电阻R短路，电流表示数变大D．电阻R断路，电压表示数变大
二、填空题
14．如图所示的电路中，A、B、C、D是四个接线柱，若用导线将AB连起来，再用另一条导线将CD连起来，则灯L1和L2的连接方式是________；连接_________两点可使灯L1和L2串联；连接___________两点是绝对不允许的。
15．如图所示电路中，分别接入电流表或电压表。如果两灯并联，甲应接______，乙应接______，丙应接______；如果一个灯丝断了，丙表的示数______（变大，变小，不变）。
16．如图所示是一种定时课间音乐播放装置的原理图。“播放器”是有电流通过时会播放音乐的装置；“定时开关”是到达设定时间，自动断开的开关。闭合开关S，当“定时开关”处于闭合状态时，指示灯________（填“会”或“不会”）亮，播放器________（填“会”或“不会”）播放音乐。
17．如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，若只闭合开关S1，电吹风吹出的是______风，若将开关S1、S2都闭合，电吹风吹出的是______风。
18．如图所示电路，闭合开关S后，电路正常工作，灯泡L1和L2是______（选填“串联”或“并联”）接入电路中的，当灯泡L1灯丝突然烧断后，电压表______（选填“V1”或“V2”）的示数会变大。
三、实验题
19．小明利用如图所示的电路探究“并联电路中干路电流与各支路电流的关系”。
（1）这个电路中有一根导线接错了，请在这根导线上打“×”，表示这根导线不能这样连接，然后在图中画出正确的连接方式______。
（2）正确连接电路后，闭合开关，电流表A1的示数是0.56A，电流表A2和A3的指针偏转相同，则电流表A2和A3的示数分别是______A和______A。
（3）多次实验，可以得出结论：并联电路中，______。
20．小丽和小聪同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路。
（1）连接电路前，小聪发现电压表指针如图乙所示，接下来他要对电压表进行的操作是 _______。
（2）小聪根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有L1或L2中的一处发生故障，则故障可能是L1_______路或L2_______路。
（3）排除故障后，小聪完成了实验，并把数据记录在下表中。分析实验数据得出两个实验结论：①串联电路两端的电压_______各部分电路两端电压之和；②串联电路中，各部分电路两端电压相等。
（4）实验结束后小聪和小丽同学互相交流，小丽指出结论②是错误的，造成结论错误的原因是_______。另外，小聪的实验在设计方案上还存在另一个不足之处是_______。
（5）小聪和小丽同学还进行了深入交流，为了节省时间，利用原来的电路图，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方法_______（选填“能”或“不能”）测出L2两端的电压，理由是_______。
21．（1）“用电流表测量小灯泡的电流”的部分电路如图所示。下列说法正确的是______
A、用导线连接c、e，电流表只能测量通过灯泡L1的电流
B、用导线连接d、e，电流表只能测量通过灯泡L2的电流
C、用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L1的电流
D、用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流
（2）在“探究并联电路中电流的规律”的实验中，某同学按图甲的电路图连接好电路，开关闭合后，灯泡L1、L2均正常发光。
①请在图乙方框内画出该电路的电路图。_______
②正确连接电路后，该同学再闭合开关，发现两个电流表的指针偏转均如图丙所示，则通过灯L1的电流为______A，通过灯L2的电流为______A。
22．“牛顿”小组在“探究并联电路中电流规律”的实验中，设计的电路如图甲所示，把电流表分别接入到电路中的A、B、C处，测出A、B、C处的电流数据记录在表中。
（1）在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是______；在进行实验时，灯泡L1突然熄灭，L2仍发光，则电路故障可能是______（选填“L1短路”或“L1断路”）；
（2）在排除故障后，电流表的示数如图丙所示，则电流表的示数为______；
由表中数据初步得出IA、IB、IC三者之间的关系为：______（只写表达式）；
（3）“牛顿“小组利用原有的实验器材，添加一个开关，又设计了一个电路；利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系；请在虚线框中画出电路图。______
四、计算题
23．如图，已知电源电压为9V，V1表示数为6V，L2电流为2.5A，则：
(1)灯L1和L2两端的电压各是多少？
(2)L1的电流是多少？电流表示数为多少？
24．如图所示，电源电压保持不变。当S2、S3闭合，S1断开时，电压表示数为6V：
(1)当S1、S3断开，S2闭合时，电压表示数为2.4V，则R1两端的电压为多少V？
(2)当S3断开，S1、S2闭合时，则R1两端的电压为多少V？
(3)当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过R2的电流为多少A？（要求；每问在解答过程中必须用文字说明电路的连接情况或画出电路简图）
25．如图甲所示电路，当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，指针位置均为图乙所示，如图丙所示,当S1闭合、S2和S3都断开时，电流表A1的示数如图丁所示：求：
(1)甲图中L1和L2两端的电压
(2)丙图中电流表A2和A3的示数。
(3)丙图中，当S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7A和0.3A，电流表A1的示数。
UAB/V
UBC/V
UAC/V
1.3
1.3
2.6
实验次数
A点/A
B点/A
C点/A
1
0.12
0.24
0.36
2
0.30
0.22
0.52
3
0.26
0.5
参考答案
1．D
2．B
3．A
4．D
5．C
6．C
7．C
8．C
9．B
10．C
11．D
12．C
13．D
14．并联 AC BD
15．电流表 电压表 电流表 变小
16．会 不会
17．冷 热
18．串 V1
19． 0.14 0.7 干路电流等于各支路电流之和
20．对电压表进行调零 短路 断路 等于 使用的灯泡规格相同 实验次数太少，得出的结论不具有普遍性（或具有偶然性） 不能 电压表正负接线柱接反
21．AC 2.16 0.54
22．电流表正负接线柱接反了 L1断路 0.24A IC=IA+IB
23．(1)6V；3V；(2) 2.5A；2.5A
24．(1)3.6V；(2)6V；(3)0.3A
25．(1)1.2V；4.8V；(2)0.1A；0A；(3)0.4A
