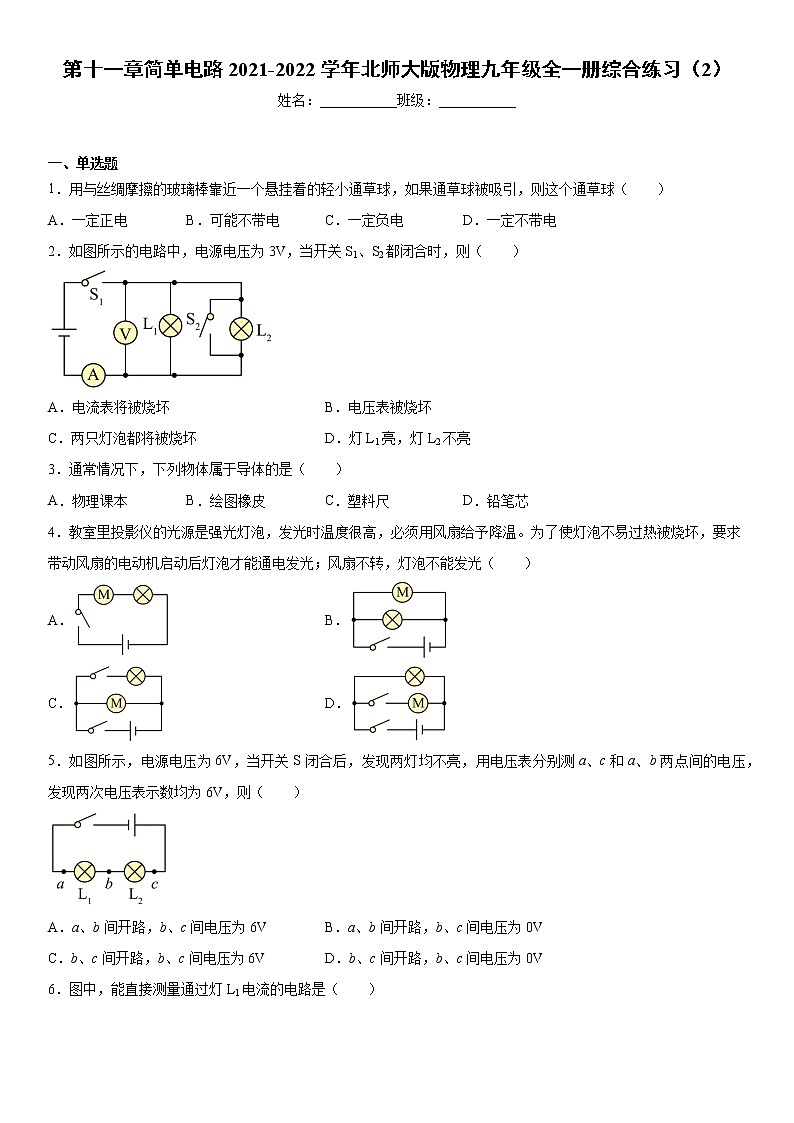

第十一章简单电路2021-2022学年北师大版物理九年级全一册综合练习（2）

姓名：___________班级：___________

一、单选题

1．用与丝绸摩擦的玻璃棒靠近一个悬挂着的轻小通草球，如果通草球被吸引，则这个通草球（　　）

A．一定正电 B．可能不带电 C．一定负电 D．一定不带电

2．如图所示的电路中，电源电压为3V，当开关S1、S2都闭合时，则（　　）

A．电流表将被烧坏 B．电压表被烧坏

C．两只灯泡都将被烧坏 D．灯L1亮，灯L2不亮

3．通常情况下，下列物体属于导体的是（　　）

A．物理课本 B．绘图橡皮 C．塑料尺 D．铅笔芯

4．教室里投影仪的光源是强光灯泡，发光时温度很高，必须用风扇给予降温。为了使灯泡不易过热被烧坏，要求带动风扇的电动机启动后灯泡才能通电发光；风扇不转，灯泡不能发光（　　）

A． B．

C． D．

5．如图所示，电源电压为6V，当开关S闭合后，发现两灯均不亮，用电压表分别测a、c和a、b两点间的电压，发现两次电压表示数均为6V，则（　　）

A．a、b间开路，b、c间电压为6V B．a、b间开路，b、c间电压为0V

C．b、c间开路，b、c间电压为6V  D．b、c间开路，b、c间电压为0V

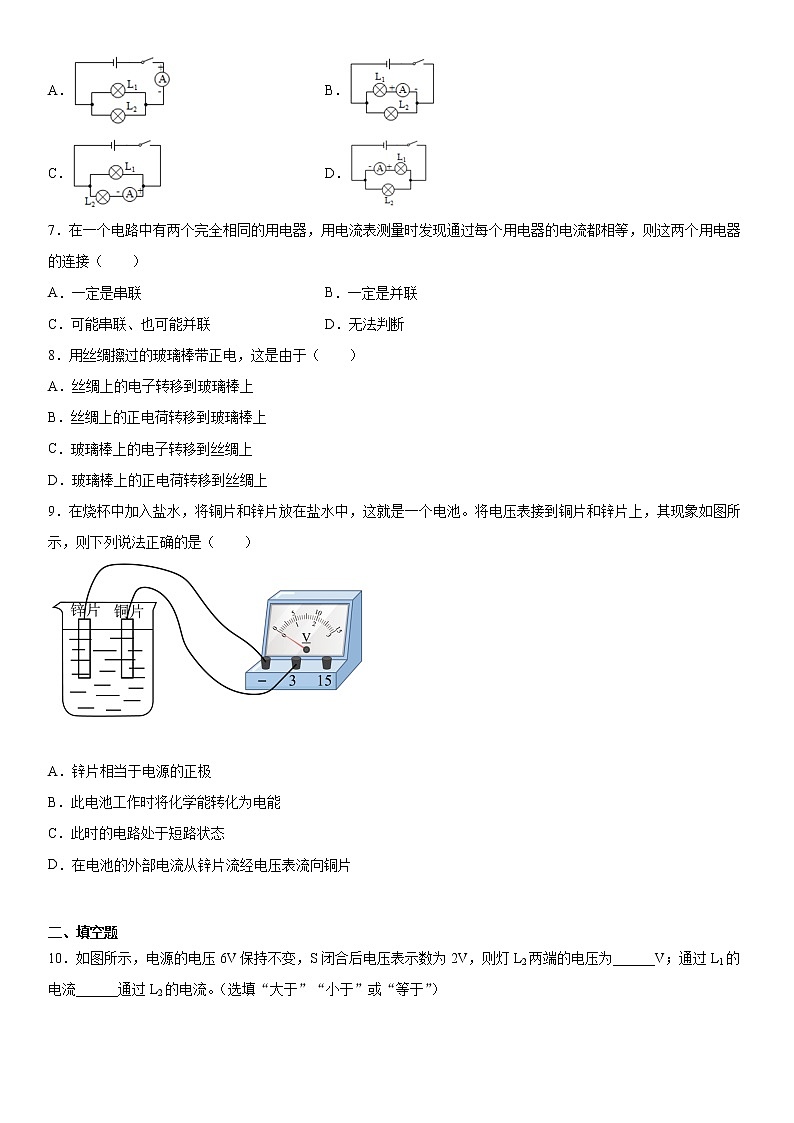

6．图中，能直接测量通过灯L1电流的电路是（　　）

A． B．

C． D．

7．在一个电路中有两个完全相同的用电器，用电流表测量时发现通过每个用电器的电流都相等，则这两个用电器的连接（　　）

A．一定是串联 B．一定是并联

C．可能串联、也可能并联 D．无法判断

8．用丝绸擦过的玻璃棒带正电，这是由于（　　）

A．丝绸上的电子转移到玻璃棒上

B．丝绸上的正电荷转移到玻璃棒上

C．玻璃棒上的电子转移到丝绸上

D．玻璃棒上的正电荷转移到丝绸上

9．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。将电压表接到铜片和锌片上，其现象如图所示，则下列说法正确的是（　　）

A．锌片相当于电源的正极

B．此电池工作时将化学能转化为电能

C．此时的电路处于短路状态

D．在电池的外部电流从锌片流经电压表流向铜片

二、填空题

10．如图所示，电源的电压6V保持不变，S闭合后电压表示数为2V，则灯L2两端的电压为______V；通过L1的电流______通过L2的电流。（选填“大于”“小于”或“等于”）

11．将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A1和A2指针的位置分别如图乙所示，电流表A1的读数为______A，电流表A2的读数为______A，由此可知通过灯泡L2的电流大小为______A。

12．移动电源俗称充电宝，是一种便于携带，自身能储存电能的充电器。当充电宝给手机充电时，充电宝相当于简单电路中______，此过程中充电宝将______能转化为______能.

13．某电路需要9V的电压，需要 ______节新干电池串联，交通信号灯红黄绿三灯，他们之间是_______联。

14．如图所示，若要使小灯泡L1和L2组成串联电路，应闭合开关______；若要使L1与L2组成并联电路，应闭合开关______，当开关______同时闭合会使电源短路，这是绝对不允许的。

15．如图所示电路中，分别接入电流表或电压表。如果两灯并联，甲应接______，乙应接______，丙应接______；如果一个灯丝断了，丙表的示数______（变大，变小，不变）。

16．在如图（a）所示电路中，V1、V2都是有0~3V和0~15V两个量程的电压表。当闭合开关后，两个电压表指针偏转均如图（b）所示，则电灯L1两端的电压为______V。

三、实验题

17．为探究并联电路中电流的规律，实验室提供的器材有：干电池组、电流表、多个小灯泡、开关、导线若干。

（1）请用笔画线代替导线，在图中把电路连接完整，要求电流表测量灯L1中的电流______（电流小于0.6A）；

（2）小明先将电流表接在灯L1所在的支路上，闭合开关后，观察到灯L2发光，灯L1不发光，电流表的示数为零，电路可能存在的故障是：______；

（3）电路故障排除后继续进行实验，小明测出灯L1中的电流如图乙所示，其值I1=______A。然后，又分别测出L2支路和干路上的电流分别为I2=0.24A，I=0.6A．根据测量结果，你认为并联电路中干路电流和各支路电流的关系是：______（写出关系式即可）。你认为实验的疏漏之处是______。

18．探究电阻大小的影响因素。器材：干电池2节，开关、灯泡、滑动变阻器各一个，粗细、长短均相同的铜丝AB和镍铬合金丝CD。

（1）通过灯泡的亮度来比较电阻的大小，应用了 _________法思想；

（2）将M、N先后连接AB和CD，比较灯泡亮度，这是研究电阻与 ___________的关系；

（3）若想探究电阻大小与长度的关系，应该将M、N分别连接CE和 ___________两端；

（4）根据现有器材，___________（选填“能”或“不能”）进一步探究电阻大小与横截面积的关系；

（5）实验中发现每次灯泡的亮度相差并不明显，可以在电路中 ___________加以改进。

19．小红同学用如图所示的实验装置探究“影响导体电大小的因素”，已知电源电压恒定。她作出了如下猜想：导体的电阻可能与

①导体的长度有关

②导体的横截面积有关

③导体的材料有关

实验室提供了四根电阻丝，其规格、材料如下表所示。

（1）按照图示电路做实验，在M、N之间分别接上不同的电阻丝，通过观察_______来比较导体电阻的大小；

（2）为了验证上述猜想②，应该选用编号________（填编号）两根电阻丝分别接入电路进行实验；

（3）把A、D两根电阻丝先、后接入电路，是为了研究电阻大小跟_________的关系；

（4）完成三个因素的探究都用到的电阻丝是________ （填编号）；

（5）如图有一个长方体的金属电阻，材料分布均匀，边长分别为a、b、c，且a>b>c。电流沿箭头所指方向流过该金属时，其中电阻值最小的是（______）

A． B． C． D．

20．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。

（1）小明在实验前发现电流表的指针如图乙所示，原因是______。

（2）实验中记录A、B、C各点的电流值如下表所示：

根据表中数据，小明就得出以下两个结论：

①并联电路各支路电流相等；

②并联电路中干路电流等于各支路电流之和；

上述实验的不足之处是选用规格______（“相同”或“不相同”） 灯泡；

（3）完成以上实验后，小明开始“探究串联电路的电流规律”，按丙图连好串联电路，闭合开关S时，发现灯泡L1比L2更亮，于是他猜想可能有以下原因：

猜想：经过L1的电流比L2大；

为验证猜想，他做了以下探究；

①为了验证猜想，小明用电流表分别测出图甲A、B、C 三处的电流，电流表示数均一样，说明猜想______（选填“正确”或“错误”）。

②经过多次实验，得到的结论：串联电路______。

21．同学们在“探究影响导体电阻大小的因素”实验时，实验室提供了4根电阻丝，规格、材料如表所示；②导体的电阻与导体的横截面积有关；③导体的电阻与导体的材料有关，他们设计了如图所示的实验电路：

（1）在M、N之间分别接不同的导体，则通过观察 ___________来比较导体电阻的大小更精准；

（2）为了验证上述猜想③，应该选用编号 ___________两根电阻丝进行实验；

（3）如果选用编号为 A、C两根电阻丝进行实验，是为了验证猜想 ___________（填序号）；

（4）为了验证猜想①小红分别将A和B两电阻丝接入电路中M、N两点间，发现电阻丝A接入时电流表示数较大，说明其电阻较 ___________；由此，得到的结论是：___________；

（5）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线这样就 ___________（选择“增大”或“减小”）了输电线的电阻，从而可以减小输电线上的电能损失。

四、计算题

22．如图（a）所示电路，V1、V2是两只相同的电压表。当闭合开关后，灯泡L1和灯泡L2都发光，这时两只电压表的指针偏转角度相同，均为图（b）所示，指针刚好对准刻度线位置。则：

(1)求灯泡L1和灯泡L2两端的电压；

(2)若将灯泡L1和灯泡L2改接为图（c）所示的电路，当开关S闭合后，灯泡L1和灯泡L2都发光，一段时间后，灯泡L1突然不亮，灯泡L2亮，电流表A1没有示数，求此时灯泡L1和灯泡L2两端的电压。

23．九年级科技小组的同学在学校科技室自制了一只具有高低两档功率的电开水壶（开水壶隔热性能好），开水壶的简化电路图如图所示，。现壶内盛有质量为2kg、初温为20℃的水。加热过程中壶内气压始终为一标准大气压，J（kg·℃）。问：

(1)烧开这壶水，水吸收的热量是多少？

(2)同学们发现，让自制的开水壶高功率档正常工作，烧开这壶水用时太长。请你利用图中的所有元件重新设计具有高低两档功率的开水壶的电路，使改进后的开水壶高功率档正常工作，烧开这壶水较改进前能缩短较长时间。请在上边方框中画出你设计的电路图；

(3)若消耗的电能全部转化为水的内能，利用正常工作的新开水壶烧开同样的一壶水，至少需要多少秒？（结果保留整数）

24．如图所示的电路中，开关S闭合后，电压表V1、V2的示数之比为3：1，电压表V的示数为12V，则灯L1、L2两端的电压分别是多少？

25．认真观察图，分析并解答下面的问题：

(1)当只闭合S3时，若电流表A1的示数为0.1A，则通过L1的电流是多少？

(2)如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为多少？

(3)若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少？

参考答案

1．B

2．A

3．D

4．C

5．B

6．D

7．C

8．C

9．B

10．4    等于

11．0.24    0.7    0.46

12．电源    化学    电

13．6    并

14．S2    S1、S3    S2、S3

15．电流表    电压表    电流表    变小

16．9.6

17．    灯L1或电流表开路    0.36    I=I1+I2    只进行一次实验

18．转换    材料    CD    能    串联电流表

19．电流表示数    A、C    材料    A    A

20．电流表没调零    相同    错误    串联电路处处电流相等

21．电流表示数    A、D    ②
    小    材料和横截面积一定，导线越长电阻越大    减小

22．(1) 1.2V，4.8V；(2) 6V

23．(1)6.72×105 J；(2)；(3)764s

24．9V；6V

25．(1)0.1A；(2)0.26A；(3)0.24A
