北师大版九年级全册第十一章 简单电路综合与测试课后复习题

这是一份北师大版九年级全册第十一章 简单电路综合与测试课后复习题，共12页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。

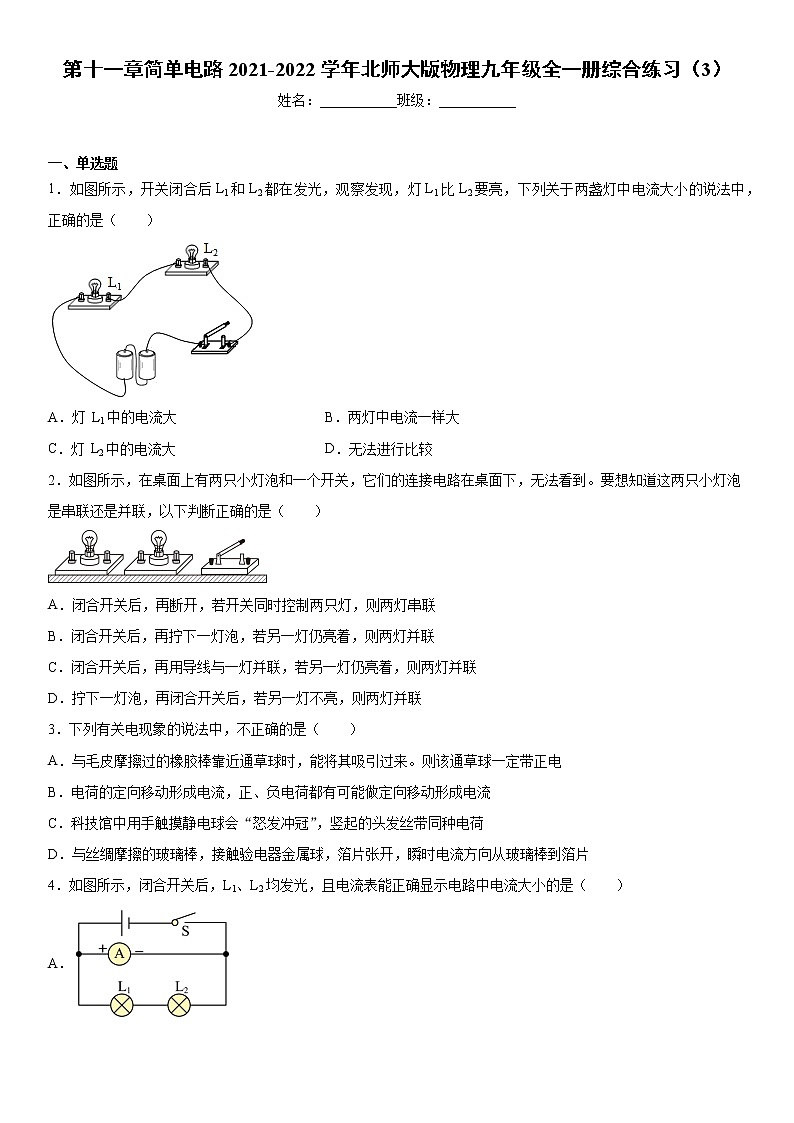

第十一章简单电路2021-2022学年北师大版物理九年级全一册综合练习（3）姓名：___________班级：___________  一、单选题1．如图所示，开关闭合后L1和L2都在发光，观察发现，灯L1比L2要亮，下列关于两盏灯中电流大小的说法中，正确的是（　　）A．灯 L1中的电流大 B．两灯中电流一样大C．灯 L2中的电流大 D．无法进行比较2．如图所示，在桌面上有两只小灯泡和一个开关，它们的连接电路在桌面下，无法看到。要想知道这两只小灯泡是串联还是并联，以下判断正确的是（　　）A．闭合开关后，再断开，若开关同时控制两只灯，则两灯串联B．闭合开关后，再拧下一灯泡，若另一灯仍亮着，则两灯并联C．闭合开关后，再用导线与一灯并联，若另一灯仍亮着，则两灯并联D．拧下一灯泡，再闭合开关后，若另一灯不亮，则两灯并联3．下列有关电现象的说法中，不正确的是（　　）A．与毛皮摩擦过的橡胶棒靠近通草球时，能将其吸引过来。则该通草球一定带正电B．电荷的定向移动形成电流，正、负电荷都有可能做定向移动形成电流C．科技馆中用手触摸静电球会“怒发冲冠”，竖起的头发丝带同种电荷D．与丝绸摩擦的玻璃棒，接触验电器金属球，箔片张开，瞬时电流方向从玻璃棒到箔片4．如图所示，闭合开关后，L1、L2均发光，且电流表能正确显示电路中电流大小的是（　　）A．

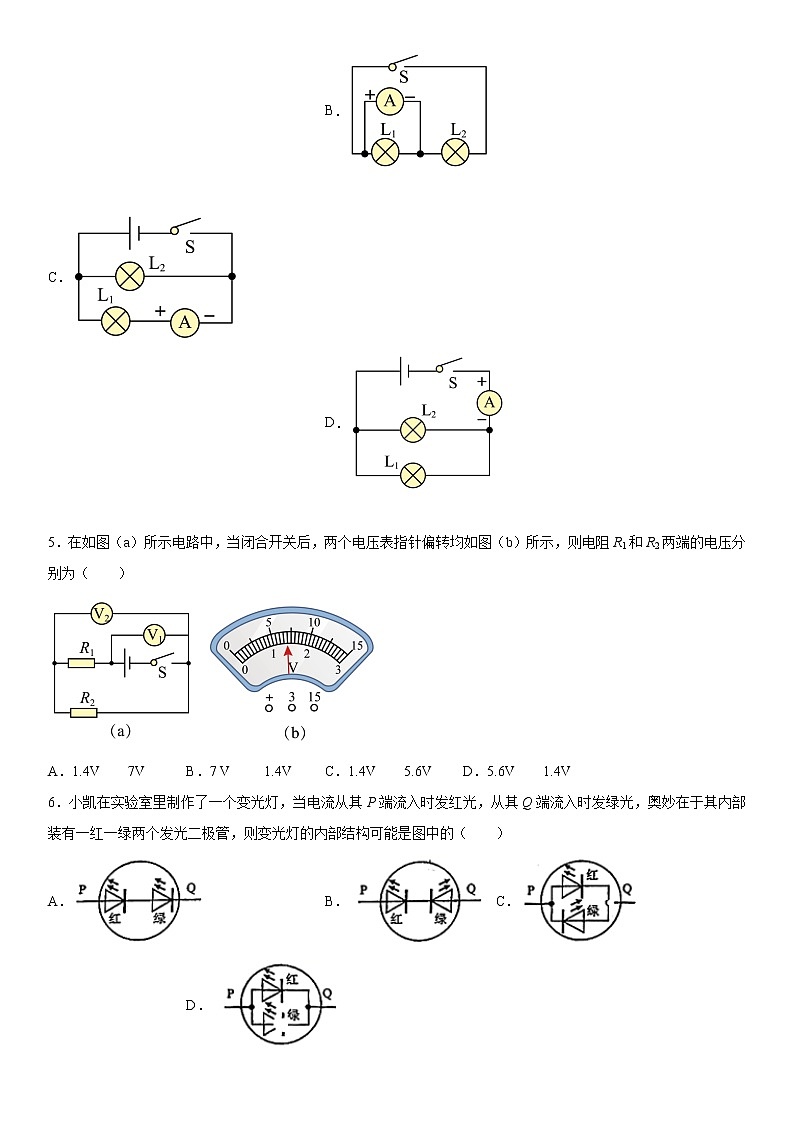

 B．
 C．
 D．

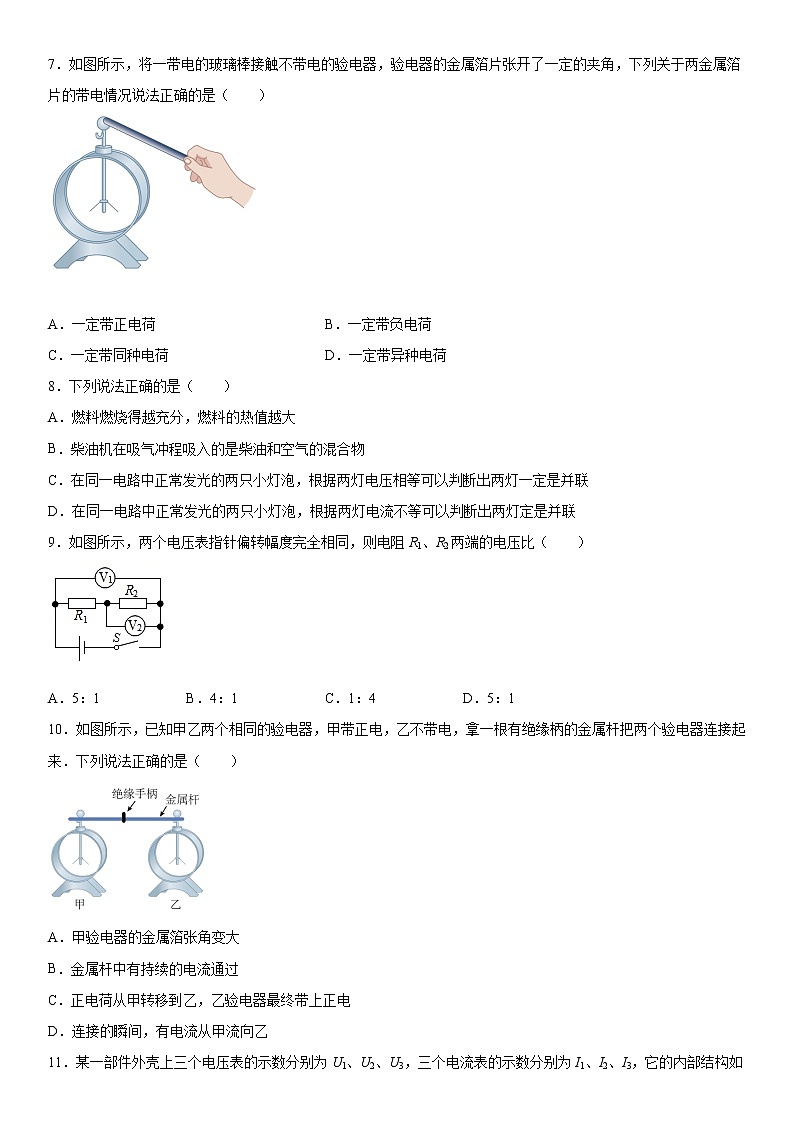

 5．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（　　）A．1.4V     7V B．7 V      1.4V C．1.4V     5.6V D．5.6V     1.4V6．小凯在实验室里制作了一个变光灯，当电流从其P端流入时发红光，从其Q端流入时发绿光，奥妙在于其内部装有一红一绿两个发光二极管，则变光灯的内部结构可能是图中的（　　）A． B． C． D．7．如图所示，将一带电的玻璃棒接触不带电的验电器，验电器的金属箔片张开了一定的夹角，下列关于两金属箔片的带电情况说法正确的是（　　）
 A．一定带正电荷 B．一定带负电荷C．一定带同种电荷 D．一定带异种电荷8．下列说法正确的是（　　）A．燃料燃烧得越充分，燃料的热值越大B．柴油机在吸气冲程吸入的是柴油和空气的混合物C．在同一电路中正常发光的两只小灯泡，根据两灯电压相等可以判断出两灯一定是并联D．在同一电路中正常发光的两只小灯泡，根据两灯电流不等可以判断出两灯定是并联9．如图所示，两个电压表指针偏转幅度完全相同，则电阻R1、R2两端的电压比（　　）A．5：1 B．4：1 C．1：4 D．5：110．如图所示，已知甲乙两个相同的验电器，甲带正电，乙不带电，拿一根有绝缘柄的金属杆把两个验电器连接起来．下列说法正确的是（　　）A．甲验电器的金属箔张角变大B．金属杆中有持续的电流通过C．正电荷从甲转移到乙，乙验电器最终带上正电D．连接的瞬间，有电流从甲流向乙11．某一部件外壳上三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示。以下对各数据的分析正确的是（　　）A．U1＝U2＝U3 B．I1>I2>I3 C．U3＝U1+U2 D．I1＝I2+I3  二、填空题12．如图所示电路中，当断开开关S2、S3，闭合S1时，灯泡______能发光；要只使灯L1、L2组成并联电路，则应闭合______。13．某课外小组的同学用如图所示的电路做物理实验。接通电路后，在用酒精灯给金属丝加热的过程中发现小灯泡亮度变暗，电流表示数变小，同学们判断此时灯丝的电阻______（填“增大”、“减小”或“不变”），请你根据这个现象提出一个可探究的科学问题：______。14．某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2V，则L1两端的电压为______V，L2两端的电压为______V，当开关断开时，电压表的示数为______V。15．如图所示的电路，若想让灯泡和电铃同时工作，需要闭合开关______；若同时闭合S1和S2，可以工作的用电器是______。16．如图所示，闭合开关，电路处于 _____（填“通路”、“断路”或“短路”）状态，要想使两盏电灯串联接在电路中，应去掉导线 _____。17．如图所示电路，闭合开关S后，电路正常工作，灯泡L1和L2是______（选填“串联”或“并联”）接入电路中的，当灯泡L1灯丝突然烧断后，电压表______（选填“V1”或“V2”）的示数会变大。18．如圈所示电路，电源电压不变。闭合开关S后，将滑动变阻器的滑片从任意一点向右滑到另外一点时，电流表A、电压表的示数变化量分别为、，则在滑动滑片的过程中，电压表的示数______，的值______。（选填“变大”、“变小”或“不变”）。
 19．某一旋钮式电阻箱内部结构如图所示，它由九个100Ω、九个10Ω和九个1Ω的电阻组成，当改变旋钮（即图中指针）位置调节电阻值时，相当于改变了电阻箱内部接入电路部分导体的______，从图中可读出此时的阻值为______Ω。20．如图所示电路中，分别接入电流表或电压表。如果两灯并联，甲应接______，乙应接______，丙应接______；如果一个灯丝断了，丙表的示数______（变大，变小，不变）。
  三、实验题21．在“用电流表测电流”的实验中，小圆连接如图所示的电路。各元件正常，连接良好，电源电压不变。（1）闭合开关，灯泡L1______，灯泡L2______（两空都选填“发光”或“不发光”）。针对这个现象，判断该电路存在的问题是______；（2）请在原图上，只改动一根导线，使得两个电流表分别测干路和支路的电流；（要求：在需改动的导线上打个“×”，再画出改动后的导线，导线不许交叉。）______（3）改好后，闭合开关，电流表A1的示数为0.5A，电流表A2的示数为0.32A，则通过小灯泡L1的电流是______A。若灯泡L2的灯丝突然烧断，则电流表A1的示数为______A，电流表A2的示数为______A。22．在“探究影响导体电阻大小的因素”实验中，小明实验小组设计了如下图所示的探究电路图，MN间可接入所研究的导体，此电路的没计是通过观察对比小灯泡的亮暗程度来比较电阻大小。（1）下表中给出了四种导体，如果想探究电阻与材料关系，应选择编号_______（填编号）两种导体接入电路的MN间。编号材料长度（m）横截面积（mm2）A镍铬合金0.251.0B镍铬合金0.501.0C镍铬合金0.252.0D锰铜合金0.251.0（2）实验中在MN间先后接入编号A和B的导体，发现接入导体A时小灯泡更亮些，则由此可初步得出的结论为：当材料和横截面积相同时，导体的_______越大，电阻越大。 （3）另一组的同学指出，小明小组的实验电路设计存在不足，请你说哪个地方存在不足，并提改进意见完善该实验______。23．为探究并联电路中电流的规律，实验室提供的器材有：干电池组、电流表、多个小灯泡、开关、导线若干。
 （1）请用笔画线代替导线，在图中把电路连接完整，要求电流表测量灯L1中的电流______（电流小于0.6A）；（2）小明先将电流表接在灯L1所在的支路上，闭合开关后，观察到灯L2发光，灯L1不发光，电流表的示数为零，电路可能存在的故障是：______；（3）电路故障排除后继续进行实验，小明测出灯L1中的电流如图乙所示，其值I1=______A。然后，又分别测出L2支路和干路上的电流分别为I2=0.24A，I=0.6A．根据测量结果，你认为并联电路中干路电流和各支路电流的关系是：______（写出关系式即可）。你认为实验的疏漏之处是______。24．按照课本要求探究串联电路中电压的规律，小明设计的电路如图所示。根据电路图把电压表分别接入到电路中的AB、BC、AC之间，测出它们的电压。
 实验次数AB之间电压BC间电压AC间电压12.53.5V______V（1）闭合开关时，发现电压表示数为0，则故障可能是_______或_______；（2）AC之间电压如图乙所示，将读出的结果填入表中______；（3）在表格中记录数据后，下一步首先应该做的是______；A．整理器材，结束实验B．换用不同规格的小灯泡，再测出几组电压值C．分析数据，得出结论D．换用电压表的另一量程，再测出一组电压值（4）通过对上面数据的分析，可以得出的结论是：______；（5）指出表格的设计有哪个地方不合理？______、_______。25．在实验操作中，小丽同学抽到“探究串联电路电压的规律”的实验，器材有规格不同的灯泡L1和L2、电压表、电压为3V的电源、开关及导线；其实验过程如下；（1）她在检查实验器材时发现电压表的指针指向零刻度左边，这是因为______；（2）问题解决后，开始按图甲连接好电路，闭合开关发现电压表示数为3V，则电压表产生此象的原因可能是______；（3）改正错误后闭合开关，电压表的示数如图乙所示，则AB间电压为______V；在测量BC和AC间电压后，小丽比较各电压值，得到结论：串联电路中，电源两端电压等于各用电器两端电压之和；小丽的做法______（选填“对”或“不对”），因为______；（4）在同学们的提醒下，她向老师要了不同规格灯泡，用电压表分别测量AB两端的电压UAB、BC两端的电压UBC和AC两端电压UAC；为了测量方便，她在测量AB两端的电压之后，将导线从A接线柱改接到C接线柱，来测量BC两端电压；她的操作______（选填“合理”或“不合理”），理由是______；在更换不同规格灯泡，再做两次实验后，三次测出的实验数据如下表所示：试验次数UABUBCUAC1  3.021.02.03.031.21.83.0（5）上面设计的表格中存在的不足之处是______。 四、计算题26．如图甲所示电路中，当闭合开关后，两只电压表的指针偏转角度一样（如图乙所示）。问：电阻R1和R2两端的电压分别为多大？27．如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示。求：(1)a、b两电流表的示数分别是多少？(2)通过灯泡L1、L2的电流I1、I2。
 28．如图所示，已知电源电压为12V，电压表V1、V2的规格相同，闭合开关S，电压表V2的示数为7.5 V，通过灯泡L2的电流为0.5 A，回答下列问题：(1)灯泡L1两端的电压是多少？(2)通过灯泡L1的电流的是多少？(3)若灯泡L1灯丝烧断，则电压表V1和电压表V2的示数分别为多少？29．如图是一个实验用玻璃箱中的电路图．进行实验时，有时需要和同时发光，不发光；有时需要和同时发光，不发光。求：（1）只闭合，表示数为，则表示数为多少？（2）闭合、、，表示数为，表示数，则表示数为多少？
 30．如图（a）所示电路，当闭合开关S后，灯泡L1和L2都能发光，这时两只电压表的指针偏转角度相同，指针位置均为图（b）所示。求：（1）L1和L2两端的电压；（2）若将L1和L2改接为图（c）所示的电路，电源电压保持不变，闭合开关后灯泡L1和L2都发光，此时电流表A1的示数为0.3A，电流表A2的示数为1.2A，求此时通过L2的电流和L1两端的电压。
参考答案1．B2．B3．A4．C5．D6．C7．C8．D9．B10．D11．C12．L1和L3    S1，S2，S3    13．增大    金属导体的电阻随温度如何变化    14．4    2    6    15．S1    电铃    16．短路    c    17．串    V1    18．变小    不变    19．长度    163    20．电流表    电压表    电流表    变小    21．不发光    发光    L1被短路        0.32    0.32    0.32    22．AD    长度    灯泡亮度变化可能不明显，应该再串联一个电流表    23．    灯L1或电流表开路    0.36    I=I1+I2    只进行一次实验    24．L1短路    L2断路    6    B    串联电路中，总电压等于各用电器两端的电压之和    缺少电压单位    没多次测量    25．电压表指针未调零    灯泡L1断路    2.6    不对    实验次数少，存在偶然性    不合理    电压表正负接线柱接反    表格中缺少电压单位    26．6V，1.5V27．(1)0.3A，1.2A；(2)0.3A，0.9A28．(1)4.5V；(2)0.5A；(3) 12V，029．（1）0.36A；（2）0.9A30．（1）L1和L2两端的电压分别为1.2V、4.8V；（2）0.9A；6V；
