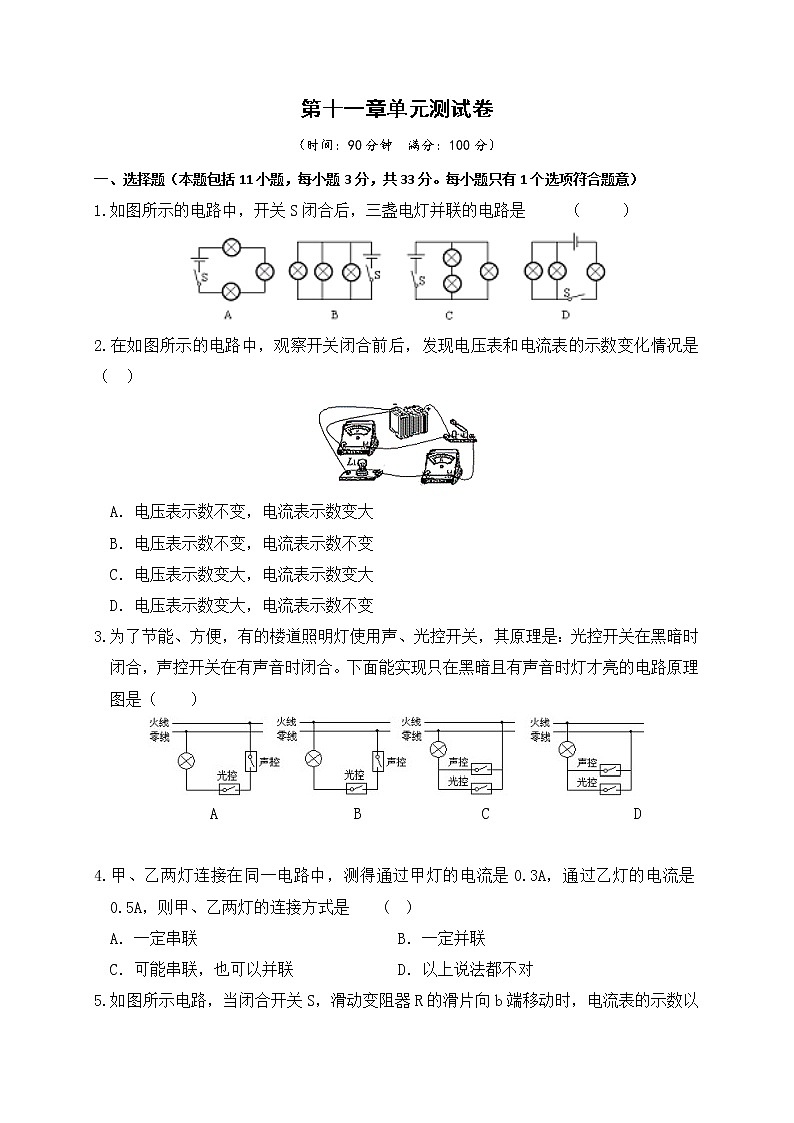

第十一章单元测试卷

（时间：90分钟  满分：100分）

一、选择题（本题包括11小题，每小题3分，共33分。每小题只有1个选项符合题意）

1.如图所示的电路中，开关S闭合后，三盏电灯并联的电路是     （     ）

2.在如图所示的电路中，观察开关闭合前后，发现电压表和电流表的示数变化情况是（  ）

A．电压表示数不变，电流表示数变大

B．电压表示数不变，电流表示数不变

C．电压表示数变大，电流表示数变大

D．电压表示数变大，电流表示数不变

3.为了节能、方便，有的楼道照明灯使用声、光控开关，其原理是：光控开关在黑暗时闭合，声控开关在有声音时闭合。下面能实现只在黑暗且有声音时灯才亮的电路原理图是（    ）

           A                 B               C                  D

4.甲、乙两灯连接在同一电路中，测得通过甲灯的电流是0.3A，通过乙灯的电流是0.5A，则甲、乙两灯的连接方式是    (  )

  A．一定串联                         B．一定并联

  C．可能串联，也可以并联             D．以上说法都不对

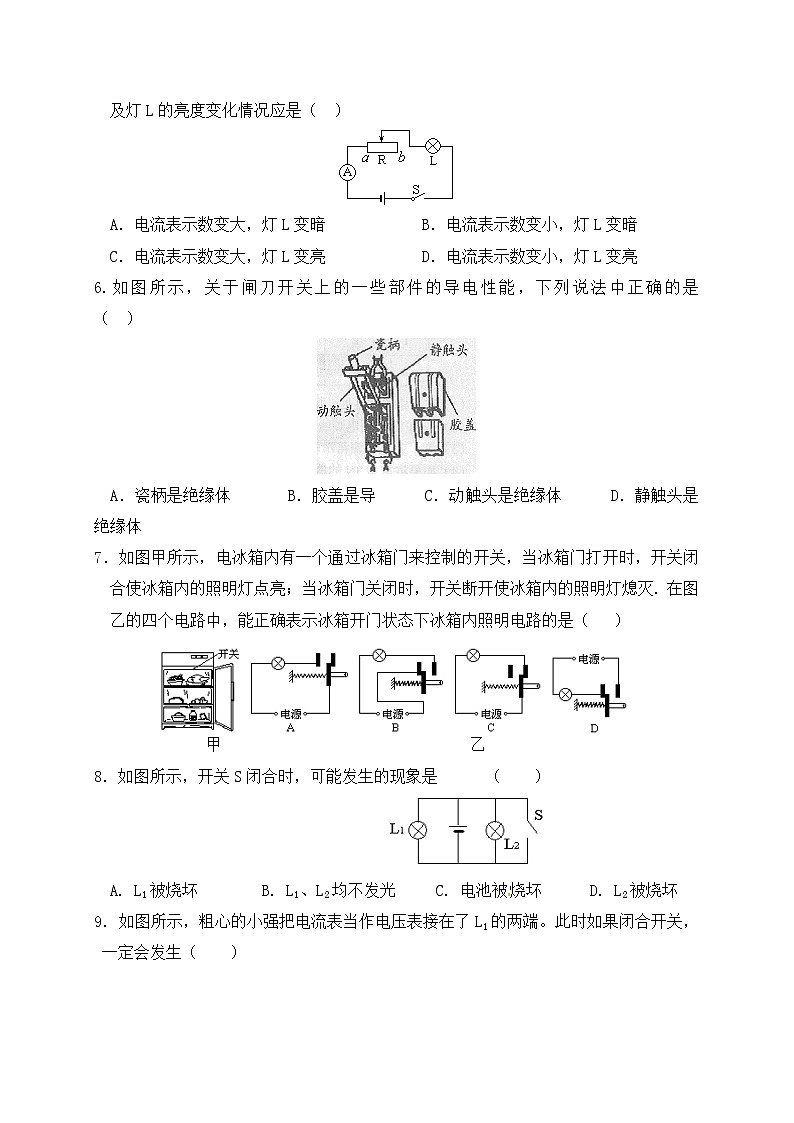

5.如图所示电路，当闭合开关S，滑动变阻器R的滑片向b端移动时，电流表的示数以及灯L的亮度变化情况应是（  ）

A．电流表示数变大，灯L变暗            B．电流表示数变小，灯L变暗

C．电流表示数变大，灯L变亮            D．电流表示数变小，灯L变亮

6.如图所示，关于闸刀开关上的一些部件的导电性能，下列说法中正确的是     （  ）

  A．瓷柄是绝缘体       B．胶盖是导      C．动触头是绝缘体      D．静触头是绝缘体

7．如图甲所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭. 在图乙的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（   ）

         甲                               乙

8．如图所示，开关S闭合时，可能发生的现象是      （    ）

来源:学科网ZXXK]

A. L1被烧坏        B. L1、L2均不发光     C. 电池被烧坏      D. L2被烧坏

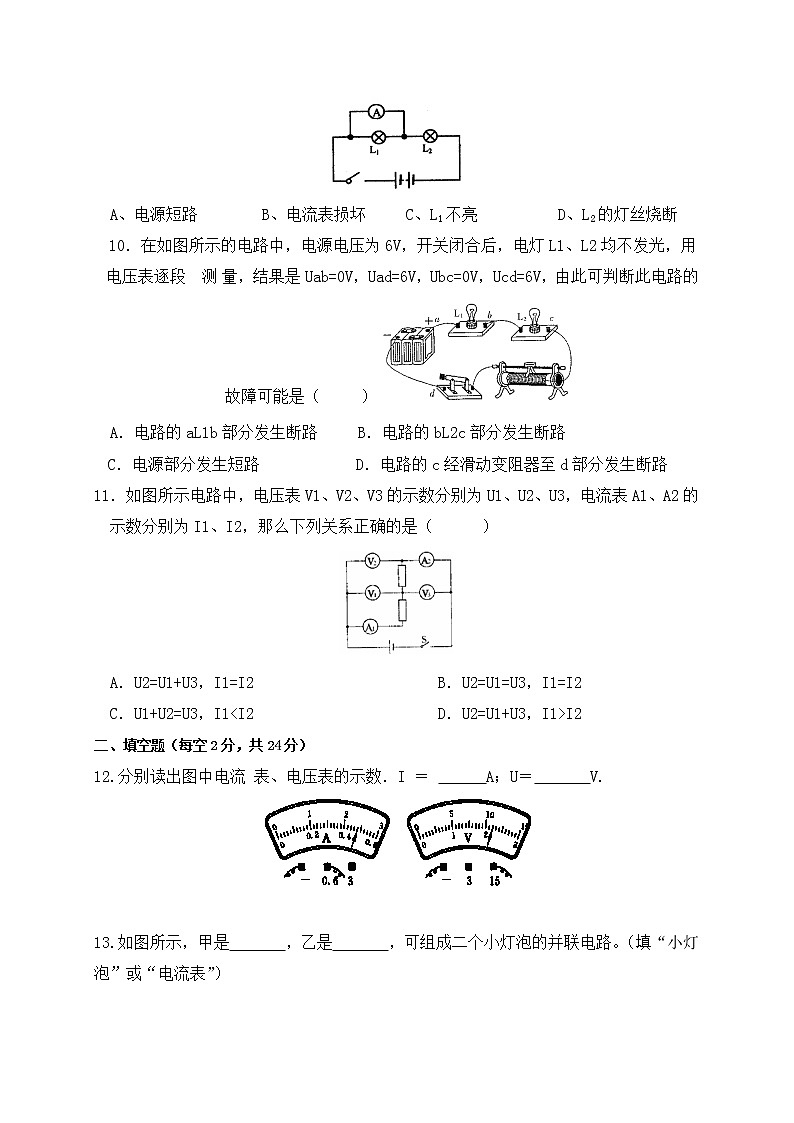

9．如图所示，粗心的小强把电流表当作电压表接在了L1的两端。此时如果闭合开关，一定会发生（    ）

 A、电源短路        B、电流表损坏     C、L1不亮          D、L2的灯丝烧断

10．在如图所示的电路中，电源电压为6V，开关闭合后，电灯L1、L2均不发光，用电压表逐段  测 量，结果是Uab=0V，Uad=6V，Ubc=0V，Ucd=6V，由此可判断此电路的故障可能是（     ）

A．电路的aL1b部分发生断路     B．电路的bL2c部分发生断路

C．电源部分发生短路            D．电路的c经滑动变阻器至d部分发生断路

11．如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系正确的是（      ）

  A．U2=U1+U3，I1=I2                       B．U2=U1=U3，I1=I2

C．U1+U2=U3，I1<I2                       D．U2=U1+U3，I1>I2

二、填空题（每空2分，共24分）

12.分别读出图中电流 表、电压表的示数．I ＝       A；U＝       V.

13.如图所示，甲是       ，乙是       ，可组成二个小灯泡的并联电路。（填“小灯泡”或“电流表”）

14.如图所示电路，此时是处于　　　　　状态；当闭合开关时，小灯泡发光，此时电路是处于　　　　　状态。如果要用电压表测量小灯泡两端电压，那么电压表的正接线柱应该与a、b两个接线柱中的　　　　　　　连接。

15.用电流表测电流时，某同学接入电路的是0～0．6 A的量程，却在0一3 A的量程中读成2．4 A，则实际测得的电流应是             。

16.下图所示电路中，电源电压是6V，电压表示数是2V，电压表测的是灯________两端的电压，灯L1两端的电压为________V。

17.如图所示的电路中，要使电阻R1和R2组成并联电路，则应将开关________闭合。

18.在图3-13所示电路中，两盏灯的连接方式是_____联。若两盏灯完全相同。电源电压为9V，闭合开关后，电压表示数为____________V。

三、作图题（每题4分，共12分）

19.画出图所示实物电路的电路图．

20.投影仪的灯泡功率很大，配有风扇进行散热．使用投影仪时，先闭合开关S1，风扇转动，再闭合开关S2，灯泡发光；若只闭合开关S2，灯泡不发光．请在图丙虚线框中画出电路图．(风扇用电动机的符号表示，在图中标明开关S1和S2)

21.家用饮水机是一种常见的加热电器，其中R1是加热电阻，R2是限流电阻，S是温控开关．当S接a时，加热电阻Rl被接人电路，饮水机正常工作，将水迅速加热．当水温达到一定温度时，开关S自动切换到b，饮水机处于保温状态．请按上述要求在图中完成你所设计的家用饮水机的电路图．

四、实验与探究题（本共3题，22题12分，23题8分，24题11分，共31分）

22.如图甲是用电流表测量电流的实物连接图，请按要求回答：

(1)图甲中电流表测量的是通过灯泡       的电流；

(2)如果电流表的示数如图乙所示，则电流表测出的电流是            A；

(3)如果要用电流表测通过L1、L2的总电流，且只允许移动一根导线，应将导线         的右端接在电流表的         接线柱上(选填“a”、“b”、“c”或“+”、“一”)．

23.王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图3-17甲所示，产生这种情况的原因是                             ; 另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是

               甲              乙

24.小敏探究了串联电路和并联电路的电压关系和电流关系后，对如图甲所示既有并联又有串联的电路的电流关系提出了猜想：总电流等于各支路电流之和．

  为验证猜想，小敏设计如图3-19甲所示的电路，用图乙所示器材做了三次实验，记录数据如表所示．

请完成：(1)用笔画线代替导线，按图甲的电路将图乙的实物连线补充完整；

(2)为验证猜想，应选用电表         的示数进行比较；

(3)比较表中三个电压表的示数，可得到的结论是                         ；

(4)认真分析小敏的实验数据，还可以得到很多规律，请你写出其中的一个(不能与猜想和(3)结论重复)．

规律：                                               。

第十一章检测卷答案

一、选择题

1.B   2.A    3.A   4.B   5.B   6.A   7.B   8.C   9.C   10.D   11.A

二、填空题

12. 0.48   11

13. 小灯泡   电流表

14. 断路（开路）  b

15. 0.48A

16. L2 4

17. S2、S3

  18. 串   4.5

三、作图题

19.如图所示                  20 如图所示                    21. 如图所示

四、实验与探究题

22.（1）L2   （2）1.4   （3）b  -      23. 电流表的量程选择太小，电流表的正负接线柱接反了

 24.（1）如图所示   （2）A1、A2和A3     （3）电路中的总电压等于各部分电路两端的电压之和   （4）导体中的电流与它两端的电压成正比
