人教版九年级全册第1节 电流与电压和电阻的关系课后复习题

这是一份人教版九年级全册第1节 电流与电压和电阻的关系课后复习题，共6页。试卷主要包含了1 电流与电压和电阻的关系，4 A，电压表示数为3 V等内容，欢迎下载使用。

1. 将一段导体分别接在一节干电池和一节铅蓄电池上，该导体中两次通过的电流 （ ）
A.相等
B.接在干电池上时电流大
C.接在蓄电池上时电流大
D.无法判断
2. 在探究电流与电压、电阻的实验中，下列做法错误的是（ ）
A.在连接线路的过程中，开关应处于断开状态
B.连接线路的过程中，滑动变阻器滑片要放在最大电阻值的位置
C.试触时发现电流表指针反转，电压表正常，这时断开电路，将电池的正负极对调
D.在连接线路时，电压表和电流表的正、负接线柱不能接反
3. 如图所示是李华使用两节新干电池作电源连接的“电流跟电压、电阻关系”实验的电路图，闭合开关S，电流表、电压表可能出现的现象是（ ）
A.电流表和电压表读数均为零
B.电流表和电压表指针迅速发生最大偏转，电表损坏
C.电流表示数为零，电压表示数为3 V
D.电流表示数为0.4 A，电压表示数为3 V

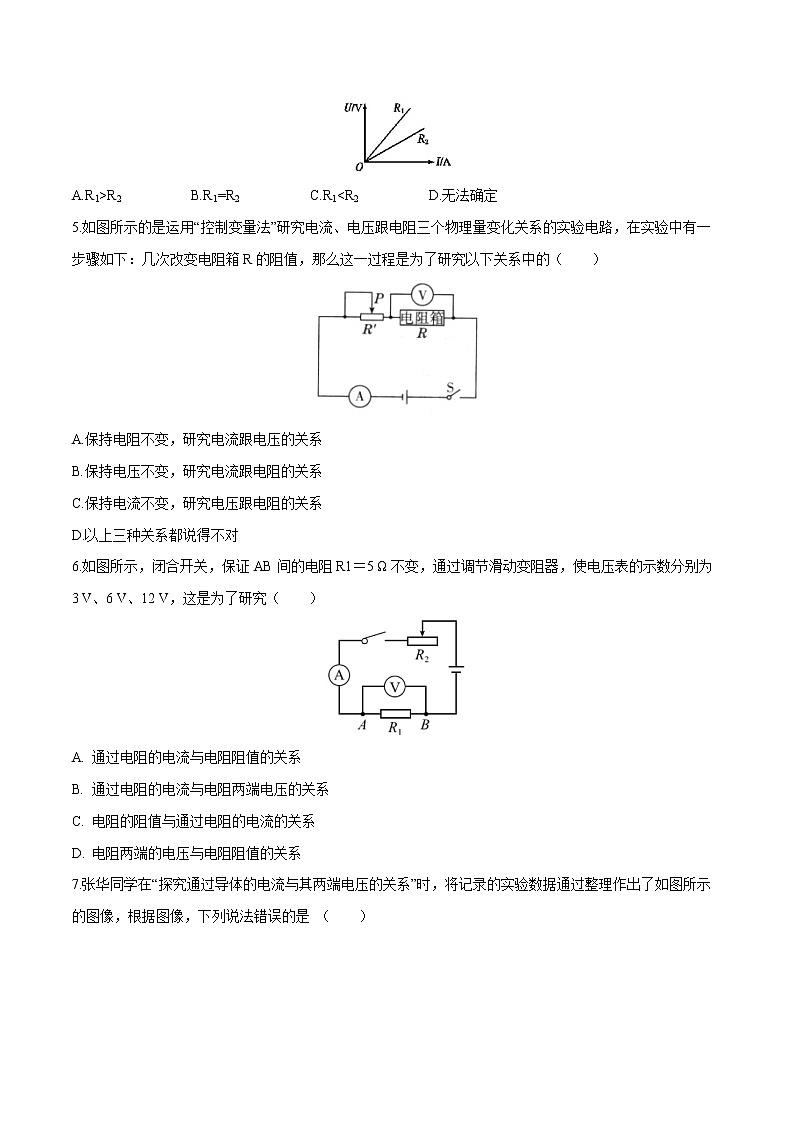

4.在探究电流与电压关系的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制了U-I关系图象如图所示，从图可以看出R1与R2大小关系是（ ）
A.R1>R2 B.R1=R2 C.R1
