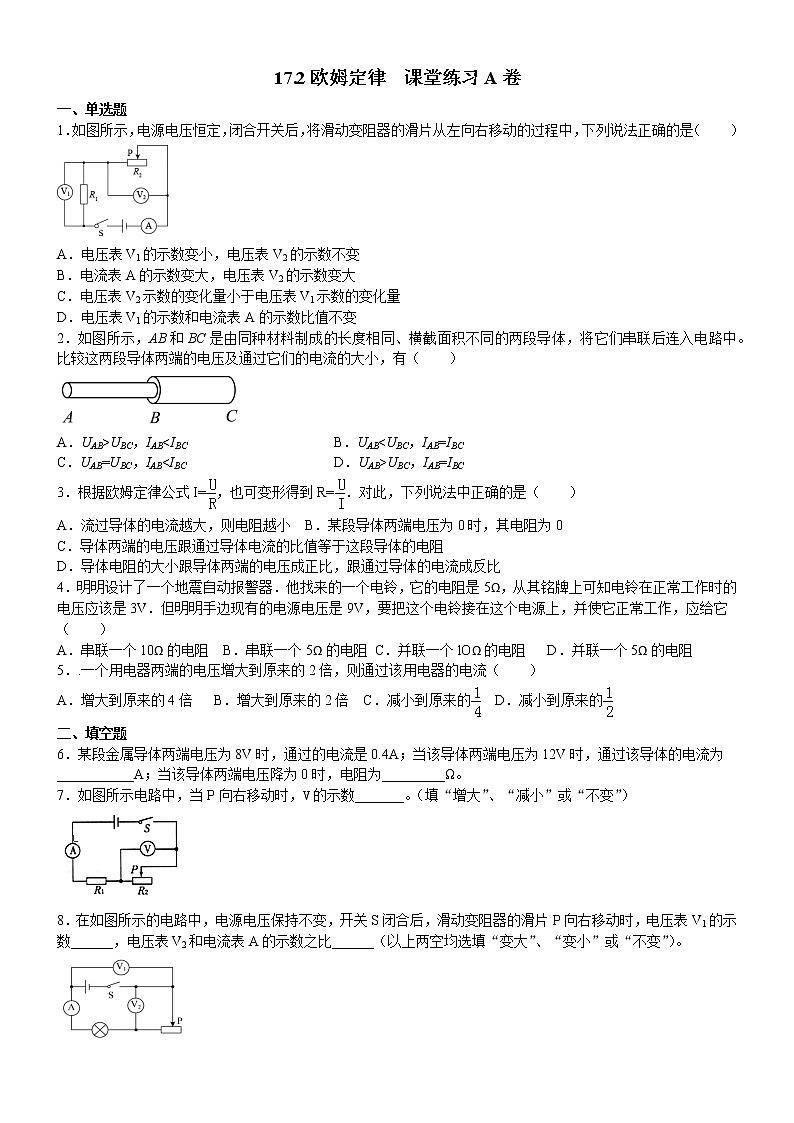

17.2欧姆定律  课堂练习A卷

一、单选题

1．如图所示，电源电压恒定，闭合开关后，将滑动变阻器的滑片从左向右移动的过程中，下列说法正确的是（　　）

A．电压表V1的示数变小，电压表V2的示数不变

B．电流表A的示数变大，电压表V2的示数变大

C．电压表V2示数的变化量小于电压表V1示数的变化量

D．电压表V1的示数和电流表A的示数比值不变

2．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。比较这两段导体两端的电压及通过它们的电流的大小，有（　　）

A．UAB>UBC，IAB<IBC B．UAB<UBC，IAB=IBC

C．UAB=UBC，IAB<IBC D．UAB>UBC，IAB=IBC

3．根据欧姆定律公式I=，也可变形得到R=．对此，下列说法中正确的是（　　）

A．流过导体的电流越大，则电阻越小　B．某段导体两端电压为0时，其电阻为0

C．导体两端的电压跟通过导体电流的比值等于这段导体的电阻

D．导体电阻的大小跟导体两端的电压成正比，跟通过导体的电流成反比

4．明明设计了一个地震自动报警器．他找来的一个电铃，它的电阻是5Ω，从其铭牌上可知电铃在正常工作时的电压应该是3V．但明明手边现有的电源电压是9V，要把这个电铃接在这个电源上，并使它正常工作，应给它（　　）

A．串联一个10Ω的电阻  B．串联一个5Ω的电阻 C．并联一个lOΩ的电阻   D．并联一个5Ω的电阻

5．.一个用电器两端的电压增大到原来的2倍，则通过该用电器的电流（　　）

A．增大到原来的4倍   B．增大到原来的2倍  C．减小到原来的  D．减小到原来的

二、填空题

6．某段金属导体两端电压为8V时，通过的电流是0.4A；当该导体两端电压为12V时，通过该导体的电流为___________A；当该导体两端电压降为0时，电阻为_________Ω。

7．如图所示电路中，当P向右移动时，V的示数_______。（填“增大”、“减小”或“不变”）

8．在如图所示的电路中，电源电压保持不变，开关S闭合后，滑动变阻器的滑片P向右移动时，电压表V1的示数______，电压表V2和电流表A的示数之比______（以上两空均选填“变大”、“变小”或“不变”）。

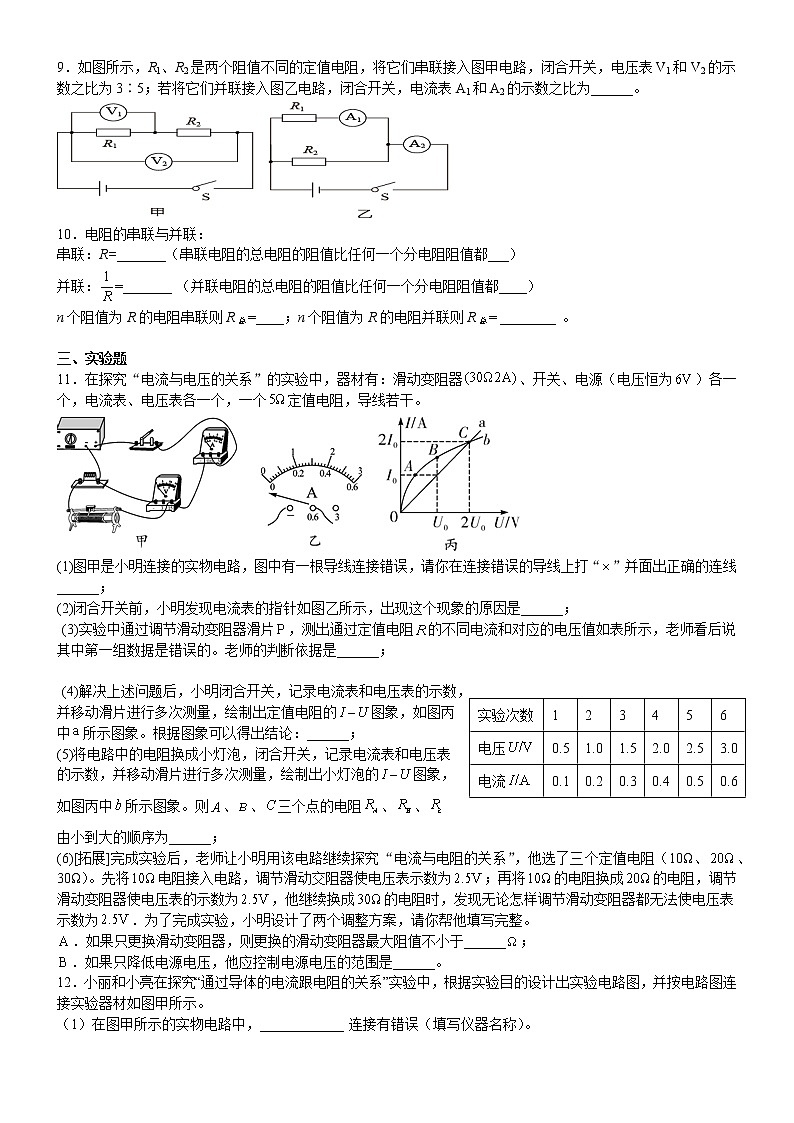

9．如图所示，R1、R2是两个阻值不同的定值电阻，将它们串联接入图甲电路，闭合开关，电压表V1和V2的示数之比为3∶5；若将它们并联接入图乙电路，闭合开关，电流表A1和A2的示数之比为______。

10．电阻的串联与并联：

串联：R=_______（串联电阻的总电阻的阻值比任何一个分电阻阻值都___）

并联：=_______ （并联电阻的总电阻的阻值比任何一个分电阻阻值都____）

n个阻值为R的电阻串联则R总=____；n个阻值为R的电阻并联则R总= ________ 。‍‍

三、实验题

11．在探究“电流与电压的关系”的实验中，器材有：滑动变阻器、开关、电源（电压恒为）各一个，电流表、电压表各一个，一个定值电阻，导线若干。

(1)图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“”并面出正确的连线______；

(2)闭合开关前，小明发现电流表的指针如图乙所示，出现这个现象的原因是______；

 (3)实验中通过调节滑动变阻器滑片，测出通过定值电阻的不同电流和对应的电压值如表所示，老师看后说其中第一组数据是错误的。老师的判断依据是______；

 (4)解决上述问题后，小明闭合开关，记录电流表和电压表的示数，并移动滑片进行多次测量，绘制出定值电阻的图象，如图丙中所示图象。根据图象可以得出结论：______；

(5)将电路中的电阻换成小灯泡，闭合开关，记录电流表和电压表的示数，并移动滑片进行多次测量，绘制出小灯泡的图象，如图丙中所示图象。则、、三个点的电阻、、由小到大的顺序为______；

(6)[拓展]完成实验后，老师让小明用该电路继续探究“电流与电阻的关系”，他选了三个定值电阻（10Ω、、30Ω）。先将电阻接入电路，调节滑动交阻器使电压表示数为；再将的电阻换成的电阻，调节滑动变阻器使电压表的示数为，他继续换成的电阻时，发现无论怎样调节滑动变阻器都无法使电压表示数为．为了完成实验，小明设计了两个调整方案，请你帮他填写完整。

．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值不小于______；

．如果只降低电源电压，他应控制电源电压的范围是______。

12．小丽和小亮在探究“通过导体的电流跟电阻的关系”实验中，根据实验目的设计出实验电路图，并按电路图连接实验器材如图甲所示。

（1）在图甲所示的实物电路中，____________ 连接有错误（填写仪器名称）。

（2）小亮将电路连接的错误改正后开始实验，在闭合开关S前，应使滑动变阻器的滑片P置于________端（选填“左”或“右”）。

（3）在此实验中，为达到实验目的，每次应更换________  ，并移动滑动变阻器的滑片P，改变其连入电路的阻值，目的是使__________表的示数保持不变。

（4）在实验过程中，当滑动变阻器的滑片P移到某点时，发现两电表的示数如图乙、丙所示，则此时小亮所使用的电阻为_________ Ω。

（5）小丽重新设置了小亮实验中不变量的数值，又进行了多组实验，并根据自己的实验数据绘制出通过导体的电流随导体电阻变化规律的图像，如图丁所示。请你根据图像判断，当导体电阻为5Ω时，通过该导体的电流为__________A。

参考答案

1．D   2．D  3．C  4．A  5．B

6．0.6    20     7．增大  8．不变    变大    9．2∶5

10．R1+R2+…Rn    大        小    nR

11．    电流表的指针没有校零    电路中的最小电流大于    电阻一定时，通过导体的电流与导体两端的电压成正比    、、    42

12．电流表    右    电阻    电压    10Ω    1.2A
