人教版九年级全册第4节 欧姆定律在串、并联电路中的应用精练

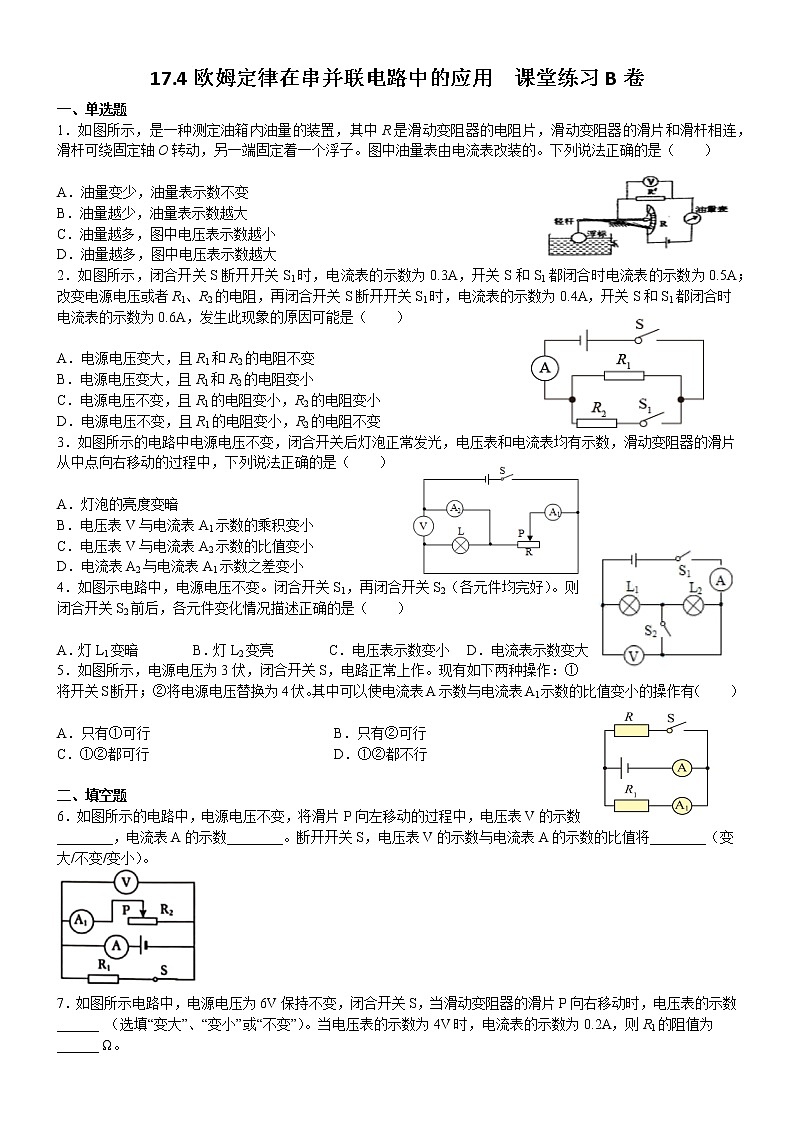

17.4欧姆定律在串并联电路中的应用  课堂练习B卷

一、单选题

1．如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴O转动，另一端固定着一个浮子。图中油量表由电流表改装的。下列说法正确的是（　　）

A．油量变少，油量表示数不变

B．油量越少，油量表示数越大

C．油量越多，图中电压表示数越小

D．油量越多，图中电压表示数越大

2．如图所示，闭合开关S断开开关S1时，电流表的示数为0.3A，开关S和S1都闭合时电流表的示数为0.5A；改变电源电压或者R1、R2的电阻，再闭合开关S断开开关S1时，电流表的示数为0.4A，开关S和S1都闭合时电流表的示数为0.6A，发生此现象的原因可能是（　　）

A．电源电压变大，且R1和R2的电阻不变

B．电源电压变大，且R1和R2的电阻变小

C．电源电压不变，且R1的电阻变小，R2的电阻变小

D．电源电压不变，且R1的电阻变小，R2的电阻不变

3．如图所示的电路中电源电压不变，闭合开关后灯泡正常发光，电压表和电流表均有示数，滑动变阻器的滑片从中点向右移动的过程中，下列说法正确的是（　　）

A．灯泡的亮度变暗

B．电压表V与电流表A1示数的乘积变小

C．电压表V与电流表A2示数的比值变小

D．电流表A2与电流表A1示数之差变小

4．如图示电路中，电源电压不变。闭合开关S1，再闭合开关S2（各元件均完好）。则闭合开关S2前后，各元件变化情况描述正确的是（　　）

A．灯L1变暗 B．灯L2变亮 C．电压表示数变小 D．电流表示数变大

5．如图所示，电源电压为3伏，闭合开关S，电路正常上作。现有如下两种操作：①将开关S断开；②将电源电压替换为4伏。其中可以使电流表A示数与电流表A1示数的比值变小的操作有（　　）

A．只有①可行 B．只有②可行

C．①②都可行 D．①②都不行

二、填空题

6．如图所示的电路中，电源电压不变，将滑片P向左移动的过程中，电压表V的示数________，电流表A的示数________。断开开关S，电压表V的示数与电流表A的示数的比值将________（变大/不变/变小）。

7．如图所示电路中，电源电压为6V保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，电压表的示数 ______ （选填“变大”、“变小”或“不变”）。当电压表的示数为4V时，电流表的示数为0.2A，则R1的阻值为 ______ Ω。

8．（1）如图a电路，S1闭合后，A1的示数______，A的示数______（填“变大”、“变小”或“不变”）；图b中各电路元件的连接均正确，甲、乙为两个电表，请在图中填出电表的符号________。

（2）如图所示的电路，电源电压为9V，当开关闭合时，灯L1两端的电压也为9V，则产生故障的原因可能是______或______。

（3）如图甲中电流表A1读数为0.2A，则电流表A2的读数是______。图乙中电流表A2的读数为0.9A，A1读数为0.3A，则通过电流表A的电流是______。电流表A选用的量程应为______A。

9．在科创活动中，冯森需要一个4Ω的电阻，他可以将一个20Ω的电阻跟一个______Ω的电阻______联来获得。

10．如图所示是电阻R和灯泡L的图象，若电阻R和灯泡L串联接在某一电源上时，电路中的电流为0.6A，则电源电压为______V；若将电阻R和灯泡L并联接在电压为3V的电源上，此时电路中的总电阻为______Ω。

三、实验题

11．在做“探究导体中电流跟电阻的关系”的实验中，实验器材有：学生电源（6V不变）、电流表、电压表、定值电阻四个（5Ω、10Ω、15Ω、20Ω各一个）、滑动变阻器M(5Ω  3A)、滑动变阻器N(10Ω  2A)、开关、导线若干．实验电路如图甲所示．

(1)闭合开关前，滑动变阻器的滑片P应位于__________（选填“a”或“b”）端，可以起到__________的作用；

(2)探究电流与电阻的关系的实验过程中，当A、B两点间的电阻R由5Ω更换为10Ω后，为了探究上述问题，应该缓慢将变阻器的滑片向__________（选填“a”或“b”）端移动，保持__________表的读数不变，然后再读出另一个电表的示数．

(3)利用收集到的多组数据，作出了如图乙所示的电流I随电阻R变化的关系图象，分析图象得出电流与电阻的关系可能是__________．

(4)实验中选择的滑动变阻器应是__________（选填“M”或“N”）．

参考答案

1．D  2．D  3．B  4．D  5．A

6．不变    变小    变大    7．变大    10

8．不变    变大        L1断路    L2短路    0.2A    1.2A    0~3

9．5    并    10．9    3.3     11．b    保护电路    b    电压    电压一定时，电流与电阻成反比    N
