人教版九年级全册第2节 欧姆定律精品练习

这是一份人教版九年级全册第2节 欧姆定律精品练习，共8页。试卷主要包含了单选题，填空题，计算题等内容，欢迎下载使用。
一、单选题

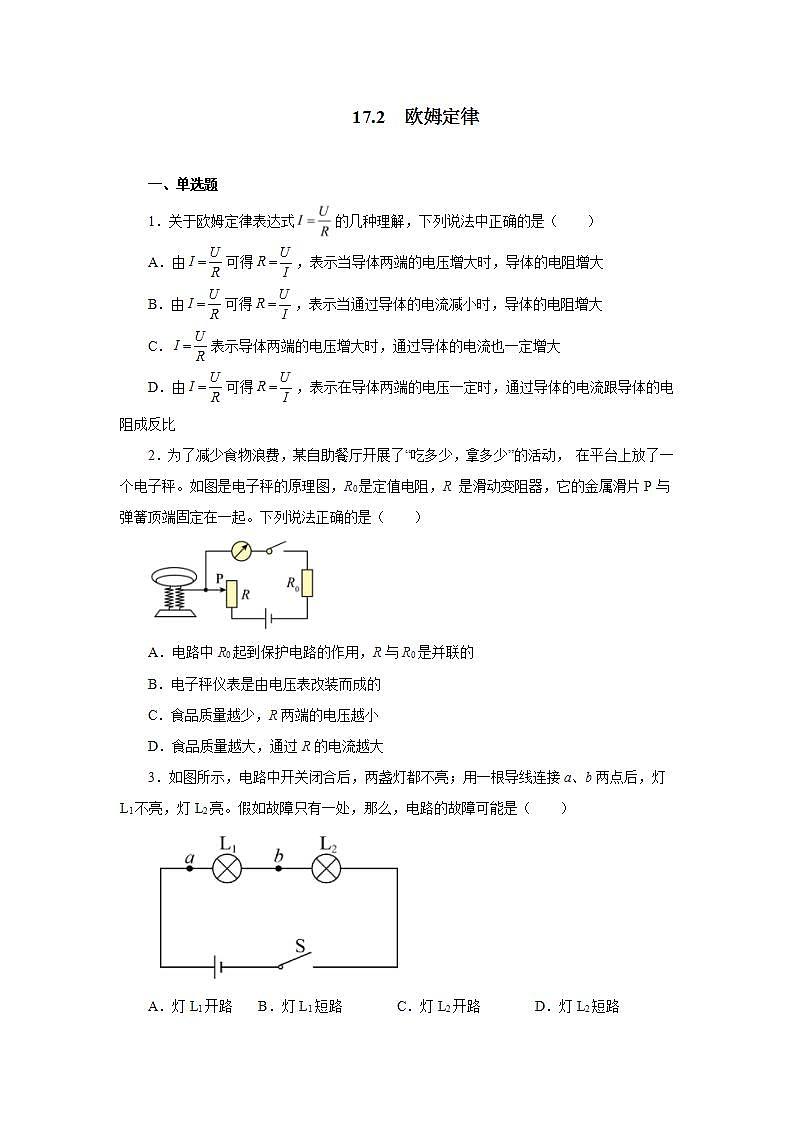

1．关于欧姆定律表达式的几种理解，下列说法中正确的是（ ）
A．由可得，表示当导体两端的电压增大时，导体的电阻增大
B．由可得，表示当通过导体的电流减小时，导体的电阻增大
C．表示导体两端的电压增大时，通过导体的电流也一定增大
D．由可得，表示在导体两端的电压一定时，通过导体的电流跟导体的电阻成反比
2．为了减少食物浪费，某自助餐厅开展了“吃多少，拿多少”的活动， 在平台上放了一个电子秤。如图是电子秤的原理图，R0是定值电阻，R 是滑动变阻器，它的金属滑片P与弹簧顶端固定在一起。下列说法正确的是（ ）
A．电路中R0起到保护电路的作用，R与R0是并联的
B．电子秤仪表是由电压表改装而成的
C．食品质量越少，R两端的电压越小
D．食品质量越大，通过R的电流越大
3．如图所示，电路中开关闭合后，两盏灯都不亮；用一根导线连接a、b两点后，灯L1不亮，灯L2亮。假如故障只有一处，那么，电路的故障可能是（ ）
A．灯L1开路B．灯L1短路C．灯L2开路D．灯L2短路

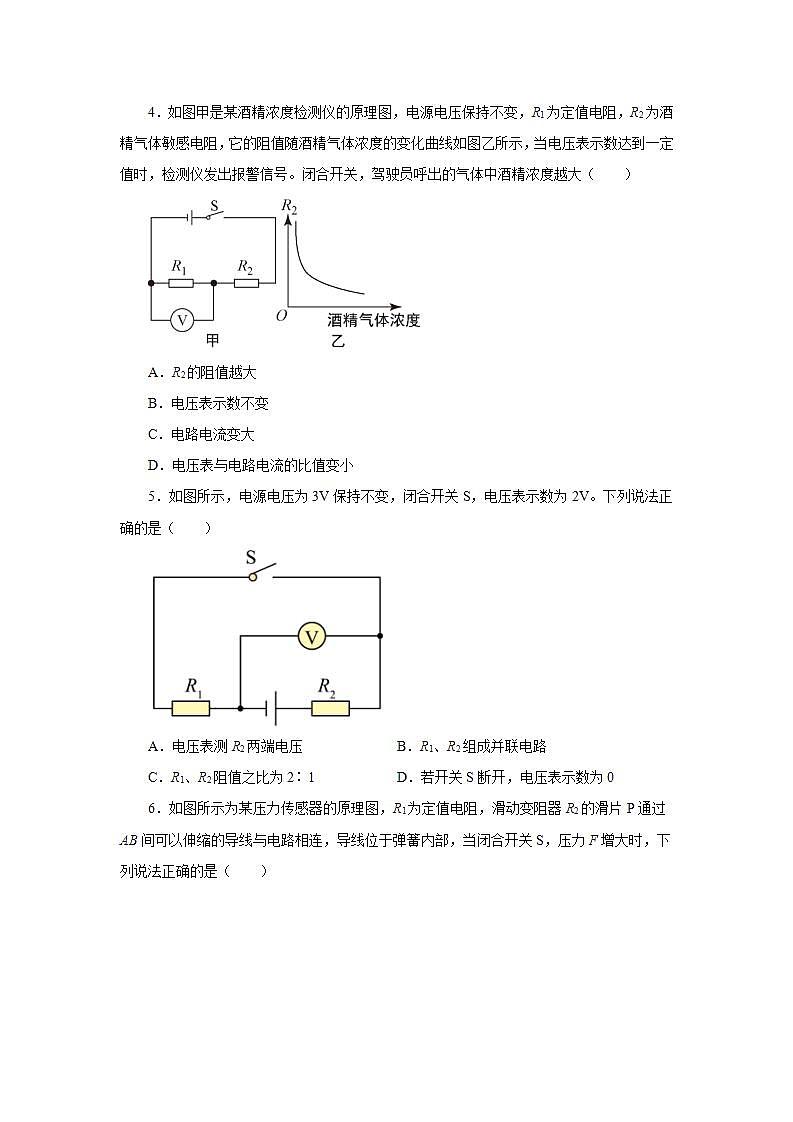

4．如图甲是某酒精浓度检测仪的原理图，电源电压保持不变，R1为定值电阻，R2为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示，当电压表示数达到一定值时，检测仪发出报警信号。闭合开关，驾驶员呼出的气体中酒精浓度越大（ ）
A．R2的阻值越大
B．电压表示数不变
C．电路电流变大
D．电压表与电路电流的比值变小
5．如图所示，电源电压为3V保持不变，闭合开关S，电压表示数为2V。下列说法正确的是（ ）
A．电压表测R2两端电压B．R1、R2组成并联电路
C．R1、R2阻值之比为2∶1D．若开关S断开，电压表示数为0

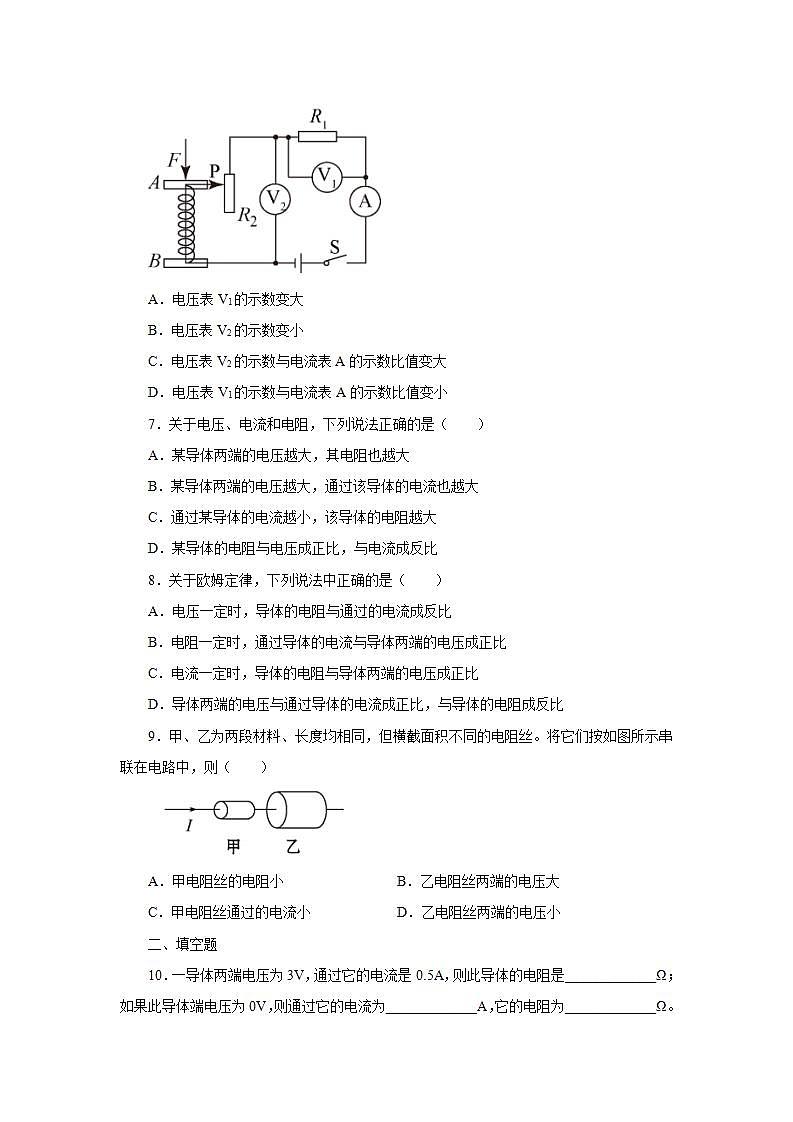

6．如图所示为某压力传感器的原理图，R1为定值电阻，滑动变阻器R2的滑片P通过AB间可以伸缩的导线与电路相连，导线位于弹簧内部，当闭合开关S，压力F增大时，下列说法正确的是（ ）
A．电压表V1的示数变大
B．电压表V2的示数变小
C．电压表V2的示数与电流表A的示数比值变大
D．电压表V1的示数与电流表A的示数比值变小
7．关于电压、电流和电阻，下列说法正确的是（ ）
A．某导体两端的电压越大，其电阻也越大
B．某导体两端的电压越大，通过该导体的电流也越大
C．通过某导体的电流越小，该导体的电阻越大
D．某导体的电阻与电压成正比，与电流成反比
8．关于欧姆定律，下列说法中正确的是（ ）
A．电压一定时，导体的电阻与通过的电流成反比
B．电阻一定时，通过导体的电流与导体两端的电压成正比
C．电流一定时，导体的电阻与导体两端的电压成正比
D．导体两端的电压与通过导体的电流成正比，与导体的电阻成反比
9．甲、乙为两段材料、长度均相同，但横截面积不同的电阻丝。将它们按如图所示串联在电路中，则（ ）
A．甲电阻丝的电阻小B．乙电阻丝两端的电压大
C．甲电阻丝通过的电流小D．乙电阻丝两端的电压小
二、填空题
10．一导体两端电压为3V，通过它的电流是0.5A，则此导体的电阻是_____________Ω；如果此导体端电压为0V，则通过它的电流为_____________A，它的电阻为_____________Ω。
11．如图所示，电阻R1=6Ω，电流表的示数为0.5A，则电压表的示数为 ___________ V，若把滑片向右移动时，电流表的示数将 ___________ ，电压表的示数将 ___________ 。（填“变大”，“变小”或“不变”）
12．如图所示，当开关从闭合到断开，电流表示数______ ， 电压表示数______（均选填“变大”、“变小”或“不变”）
13．两个标有“16Ω，1A”、“24Ω，0.5A”字样的电阻，当它们串联时总电路两端允许加的最大电压是___________V。
14．如图是一种自动测定油箱油面高度的装置，R是转动式滑动变阻器，当油面上升时，滑动变阻器连入电路中的电阻将____（选填“变大”或“变小”）；油量表应该由____（选填“电流表”或“电压表”）改装。
15．如图所示的电路，电源电压是12V，L1的电阻是20Ω，闭合开关后，电压表的示数是8V，通过L1的电流是_____________A，L2两端的电压是_______V，L2的电阻是________Ω。
16．如图是关于电阻A、B的I-U图像，电阻值较大的电阻是__________。若将A、B两电阻串联后接在电压为3V的电源两端，则串联电路中的电流是__________A，此时电路总电阻值是__________。
三、计算题
17．如图所示电路，电源电压不变，电阻R1的阻值为30Ω，只闭合开关S，电流表的示数为1.2A；再闭合开关S1，电流表的示数是2.1A，求：
（1）电源的电压；
（2）电阻R2的阻值。
18．某课外活动小组设计了一个用电压表的变化来反映环境温度变化的电路。如图甲所示，电源电压不变，定值电阻R0＝20Ω，R1是热敏电阻，其阻值随温度变化的图象如图乙所示，闭合开关S后，求：
(1)当环境温度为20℃时，电压表示数为2V，电源电压是多大？
(2)如果将R0、R1并联在该电源两端，当干路电流为0.5A时，环境温度是多少？
参考答案
1．D
2．D
3．A
4．C
5．C
6．C
7．B
8．B
9．D
10．6 0 6
11．3 变小 变小
12．变小 变大
13．20
14．变小 电压表
15．0.4 4 10
16．10 0.2 15
17．（1）36V；（2）40Ω
18．(1)6V；(2)30℃
