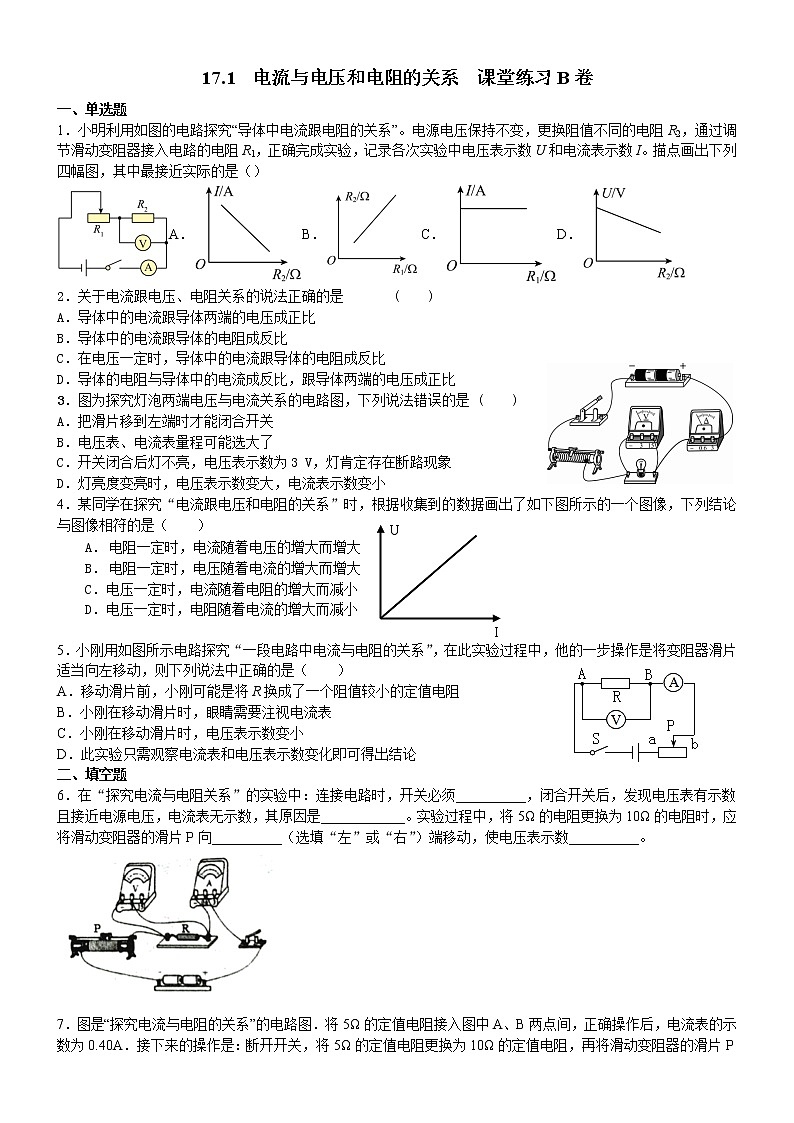

17.1  电流与电压和电阻的关系  课堂练习B卷

一、单选题

1．小明利用如图的电路探究“导体中电流跟电阻的关系”。电源电压保持不变，更换阻值不同的电阻R2，通过调节滑动变阻器接入电路的电阻R1，正确完成实验，记录各次实验中电压表示数U和电流表示数I。描点画出下列四幅图，其中最接近实际的是（）

A．B． C．D．

2．关于电流跟电压、电阻关系的说法正确的是  (　　)

A．导体中的电流跟导体两端的电压成正比

B．导体中的电流跟导体的电阻成反比

C．在电压一定时，导体中的电流跟导体的电阻成反比

D．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比

3．图为探究灯泡两端电压与电流关系的电路图，下列说法错误的是 (　　)

A．把滑片移到左端时才能闭合开关

B．电压表、电流表量程可能选大了

C．开关闭合后灯不亮，电压表示数为3 V，灯肯定存在断路现象

D．灯亮度变亮时，电压表示数变大，电流表示数变小

4．某同学在探究“电流跟电压和电阻的关系”时，根据收集到的数据画出了如下图所示的一个图像，下列结论与图像相符的是（　　）

A．  电阻一定时，电流随着电压的增大而增大

B．  电阻一定时，电压随着电流的增大而增大

C．电压一定时，电流随着电阻的增大而减小

D．电压一定时，电阻随着电流的增大而减小

5．小刚用如图所示电路探究“一段电路中电流与电阻的关系”，在此实验过程中，他的一步操作是将变阻器滑片适当向左移动，则下列说法中正确的是（　　）

A．移动滑片前，小刚可能是将R换成了一个阻值较小的定值电阻

B．小刚在移动滑片时，眼睛需要注视电流表

C．小刚在移动滑片时，电压表示数变小

D．此实验只需观察电流表和电压表示数变化即可得出结论

二、填空题

6．在“探究电流与电阻关系”的实验中：连接电路时，开关必须__________，闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因是____________。实验过程中，将5Ω的电阻更换为10Ω的电阻时，应将滑动变阻器的滑片P向__________（选填“左”或“右”）端移动，使电压表示数__________。

7．图是“探究电流与电阻的关系”的电路图．将5Ω的定值电阻接入图中A、B两点间，正确操作后，电流表的示数为0.40A．接下来的操作是：断开开关，将5Ω的定值电阻更换为10Ω的定值电阻，再将滑动变阻器的滑片P移到最___（选填“左”或“右”）端，然后闭合开关，移动滑片P，使电压表示数为_____V时，读出电流表的示数．

8．如图所示是“探究电流的大小与哪些因素有关”的电路图。实验开始时，滑动变阻器的作用是 _______ 。在探究通过导体的电流与导体两端电压关系时，应保持 _____ 不变，此时滑动变阻器的作用是 _______ ；在探究通过导体的电流与导体电阻关系时，此时应保持 ___________ 不变。

9．在探究“电流和电压的关系”实验中要多次测量电压和电流．这样做的目的是________．在学习物理的历程中，你印象最深的“__________”实验和以上的目的相同．

10．探究“电流与电压、电阻关系”的实验时，小红和小东设计了甲、乙二种方案（如图）来探究“电流与电压的关系”．你认为图甲和图乙两种方案中可行的是________，理由是：________．

三、实验题

11．小军在探究“电流与电压和电阻的关系”实验中：其中在探究“电流与电阻的关系”时，所测的数据如表所示：

（1）请依据表格和电路图分析，将AB间电阻由5Ω换成10Ω，闭合开关进行实验时，应向______（选填“左”或“右”）移动滑片P，使电压表的示数保持______V不变；

（2）由表中数据可得：在电压一定时，导体中的电流与导体的电阻成______比；

（3）本实验采用的主要探究方法是______法。

12．在探究“电流与电阻的关系”实验过程中，老师给同学们准备了以下器材：蓄电池（6V）、电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、定值电阻（5、10、15各1个）、开关、滑动变阻器（1.5A，20）、导线若干。

（1）连接电路时，开关应处于______（选填“断开”或“闭合”）状态。

（2）小明按图甲连好电路后，闭合开关发现电压表和电流表都无示数，经检查，漏接了一根导线，如图乙，请你帮小明补接上______。

（3）补接后，小明先将5电阻接入电路，调节滑动变阻器使电压表示数为2V，电流表示数如图丙为_______A；再将5的电阻更换为10电阻，为了使电压表示数仍为2V，应将滑动变阻器适当向______（选填“左”或“右”）移动。

（4）当小明再换接15电阻时，无论怎样调节滑动变阻器，都不能使电压表示数为2V，分析其可能的原因______。（答出一种情况即可）

参考答案

1．B  2．B  3．D  4．B  5．A

6．断开    R断路    右    保持不变    7．右    2    8．保护电路    电阻    改变电阻两端电压    电压

9．寻找普遍规律    探究电流与电阻的关系    10．乙    甲图不能控制电阻不变（或乙图能控制电阻不变）

11．右    2    反    控制变量法

12．断开        0.4
    右    滑动变阻器规格过小
