2020-2021学年2 电路连接的基本方式优秀达标测试

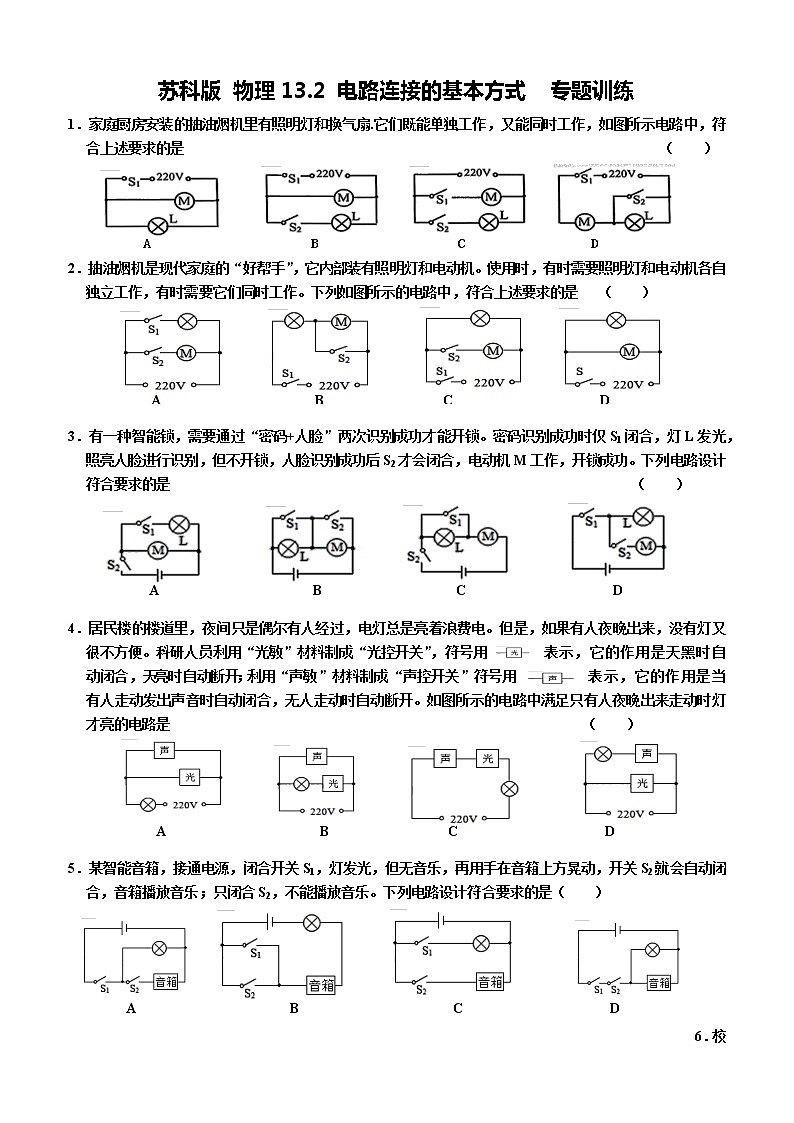

苏科版 物理13.2 电路连接的基本方式  专题训练

1．家庭厨房安装的抽油烟机里有照明灯和换气扇.它们既能单独工作，又能同时工作，如图所示电路中，符合上述要求的是                                                                    （　　）

2．抽油烟机是现代家庭的“好帮手”，它内部装有照明灯和电动机。使用时，有时需要照明灯和电动机各自独立工作，有时需要它们同时工作。下列如图所示的电路中，符合上述要求的是   （　　）

3．有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅S1闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后S2才会闭合，电动机M工作，开锁成功。下列电路设计符合要求的是                                                                  （　　）

4．居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着浪费电。但是，如果有人夜晚出来，没有灯又很不方便。科研人员利用“光敏”材料制成“光控开关”，符号用表示，它的作用是天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”符号用表示，它的作用是当有人走动发出声音时自动闭合，无人走动时自动断开。如图所示的电路中满足只有人夜晚出来走动时灯才亮的电路是                                                           （　　）

5．某智能音箱，接通电源，闭合开关S1，灯发光，但无音乐，再用手在音箱上方晃动，开关S2就会自动闭合，音箱播放音乐；只闭合S2，不能播放音乐。下列电路设计符合要求的是（　　）

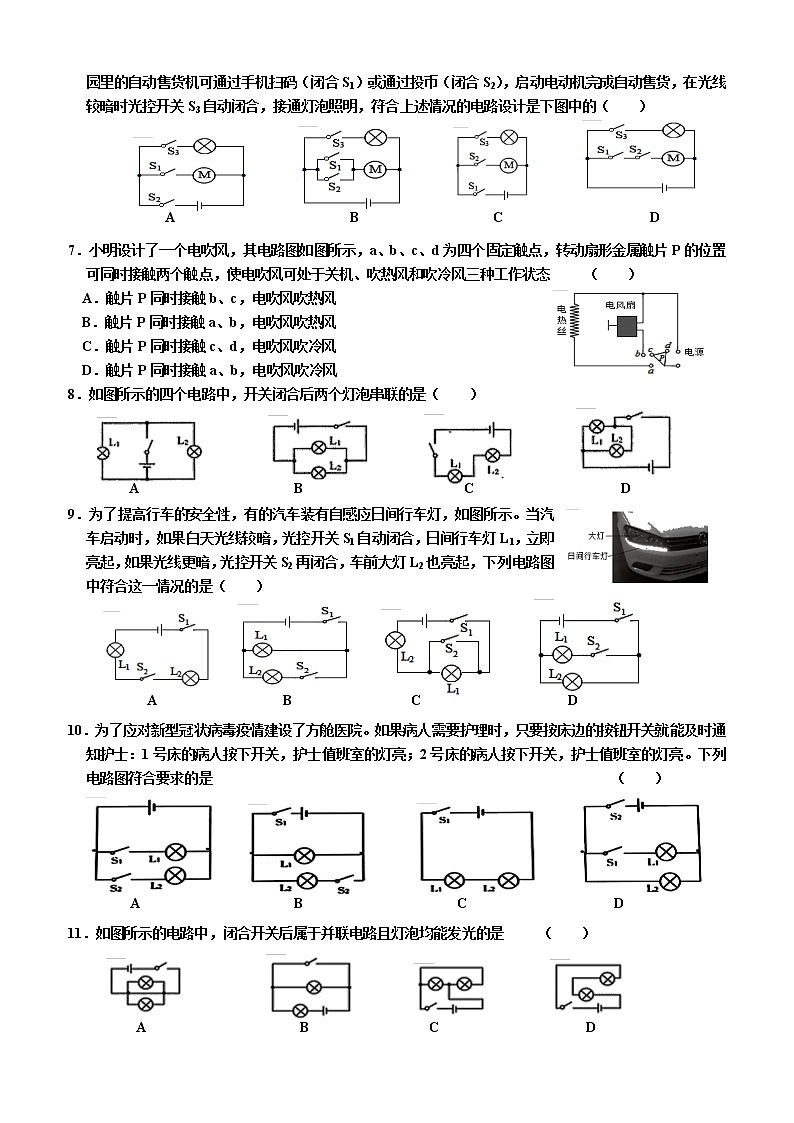

6．校园里的自动售货机可通过手机扫码（闭合S1）或通过投币（闭合S2），启动电动机完成自动售货，在光线较暗时光控开关S3自动闭合，接通灯泡照明，符合上述情况的电路设计是下图中的（　　）

7．小明设计了一个电吹风，其电路图如图所示，a、b、c、d为四个固定触点，转动扇形金属触片P的位置可同时接触两个触点，使电吹风可处于关机、吹热风和吹冷风三种工作状态     （　　）

A．触片P同时接触b、c，电吹风吹热风

B．触片P同时接触a、b，电吹风吹热风

C．触片P同时接触c、d，电吹风吹冷风

D．触片P同时接触a、b，电吹风吹冷风

8．如图所示的四个电路中，开关闭合后两个灯泡串联的是（　　）

9．为了提高行车的安全性，有的汽车装有自感应日间行车灯，如图所示。当汽车启动时，如果白天光线较暗，光控开关S1自动闭合，日间行车灯L1，立即亮起，如果光线更暗，光控开关S2再闭合，车前大灯L2也亮起，下列电路图中符合这一情况的是（　　）

10．为了应对新型冠状病毒疫情建设了方舱医院。如果病人需要护理时，只要按床边的按钮开关就能及时通知护士：1号床的病人按下开关，护士值班室的灯亮；2号床的病人按下开关，护士值班室的灯亮。下列电路图符合要求的是                                                         （　　）

11．如图所示的电路中，闭合开关后属于并联电路且灯泡均能发光的是     （　　）

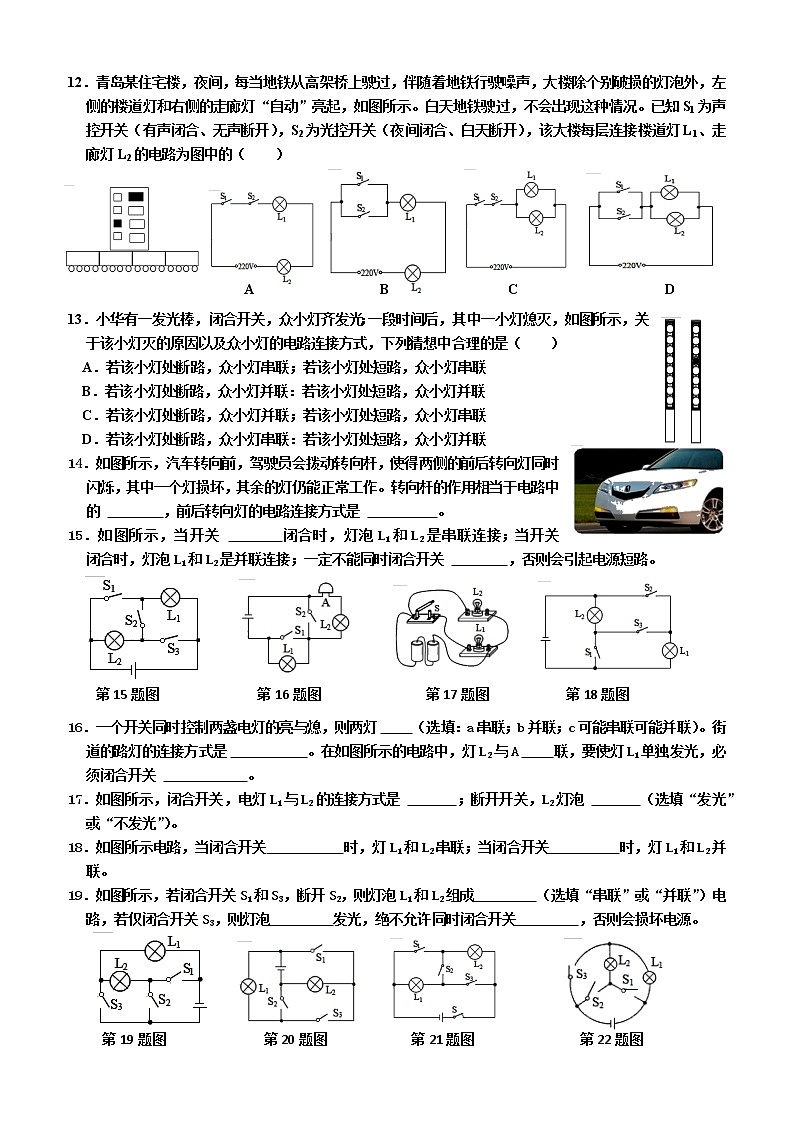

12．青岛某住宅楼，夜间，每当地铁从高架桥上驶过，伴随着地铁行驶噪声，大楼除个别破损的灯泡外，左侧的楼道灯和右侧的走廊灯“自动”亮起，如图所示。白天地铁驶过，不会出现这种情况。已知S1为声控开关（有声闭合、无声断开），S2为光控开关（夜间闭合、白天断开），该大楼每层连接楼道灯L1、走廊灯L2的电路为图中的（　　）

13．小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示，关于该小灯灭的原因以及众小灯的电路连接方式，下列猜想中合理的是（　　）

A．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联

B．若该小灯处断路，众小灯并联：若该小灯处短路，众小灯并联

C．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联

D．若该小灯处断路，众小灯串联：若该小灯处短路，众小灯并联

14．如图所示，汽车转向前，驾驶员会拨动转向杆，使得两侧的前后转向灯同时闪烁，其中一个灯损坏，其余的灯仍能正常工作。转向杆的作用相当于电路中的 　    　，前后转向灯的电路连接方式是 　      　。

15．如图所示，当开关 　   　闭合时，灯泡L1和L2是串联连接；当开关 　   　闭合时，灯泡L1和L2是并联连接；一定不能同时闭合开关 　    　，否则会引起电源短路。

16．一个开关同时控制两盏电灯的亮与熄，则两灯 　 　（选填：a串联；b并联；c可能串联可能并联）。街道的路灯的连接方式是 　       　。在如图所示的电路中，灯L2与A 　 　联，要使灯L1单独发光，必须闭合开关 　        　。

17．如图所示，闭合开关，电灯L1与L2的连接方式是 　   　；断开开关，L2灯泡 　   　（选填“发光”或“不发光”）。

18．如图所示电路，当闭合开关　       　时，灯L1和L2串联；当闭合开关　      　时，灯L1和L2并联。

19．如图所示，若闭合开关S1和S3，断开S2，则灯泡L1和L2组成　     　（选填“串联”或“并联”）电路，若仅闭合开关S3，则灯泡　     　发光，绝不允许同时闭合开关　     　，否则会损坏电源。

20．如图所示，要使灯L1、L2组成并联电路，则只闭合开关　      　；当只闭合开关S2、S3时，电路中灯泡　      　被短路。

21．如图电路中，若使L1和L2串联，应闭合开关　   　；若使L1和L2并联，应闭合开关　   　，若闭合开关　   　，将烧毁电源。

22．如图所示，要使L1和L2并联，电路中应闭合的开关是　      　；要使L1和L2串联，电路中应闭合的开关是　      　。

23．有一个电源，两个开关，一个灯泡、一个小电动机，某次实验时，需要实现两个开关各控制一个用电器且互不影响，请在题图中画出实验电路图。

24．某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上，红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。请设计出符合要求的电路图画在虚线的方框内，并根据所设计的电路图在如图中用笔画线将实物连接成符合要求的电路。（要求：连线不能交叉，线头接在接线柱上。）

25．某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S1或S2，护士值班室的护士就能及时看到对应的灯L1或L2亮，同时听到电铃响起。请用笔画线代替导线在图中连接符合设计要求的电路图。

26．楼道里常用一种自动控制的照明灯：楼道光线充足时无论是否有声音，照明灯都不发光；光线很暗并且有一定响度的声音时，照明灯就发光（光线很暗时光控开关闭合；有一定响度的声音时，声控开关闭合）。请根据以上要求在虚线框内将如图中的电路连接完整。

27．请根据电路图，用笔画线代替导线把实物电路连接完整。

28．如图，电路已连接部分，用笔画线表示导线将电路连接完整，要求：两灯并联，开关只控制灯L1，导线不许交叉。

29．如图，使两灯并联，S是总开关，S1只控制灯泡L1，请将所缺的导线补上。

30．按下图所示的电路图，用笔画线连接好相应的实物电路。

31．根据电路图，把实物电路连接完整。

32．根据图所示的电路图连接实物图（用笔画线代替导线，要求导线不能交叉）。

33．按照电路图，把如图中的电路元件连接成实物电路（导线不交叉）。

34．为防止小轿车在行驶途中由于车门没有关闭而带来危险，厂家设计了报警电路，四个车门都关闭时蜂鸣报警器不响且指示灯不亮，只要有一扇车门没有关闭，蜂鸣报警器就会报警，对应的指示灯就会发光，根据指示灯发光情况可判断哪一扇车门没有关闭，请你在如图中用笔画线表示导线，将各元件连接成符合要求的电路图（导线不许交叉或穿过开关），说明：每个车门控制一个开关（S1对应L1，其他类推），当车门关闭时开关断开，车门打开时开关闭合。

35．小刚同学在实验室做连接串联电路的实验时，连接如图所示的实物图。

（1）小刚同学的错误是闭合开关后，会出现　   　的故障；

（2）要使两灯并联，请用笔线代替导线画出改正后的正确电路，并在要拆除的那根线上打上“×”号；

（3）在方框内画出改正后的正确电路图。

36．用笔画线作导线，将图中的元件连接起来，连成符合下述要求的电路（设灯泡不会烧坏）：

①开关S1、S2都断开，红、绿灯都不亮；

②只闭合开关S1，红、绿灯都不亮；

③只闭合开关S2，红、绿灯都亮；

④开关S1、S2都闭合，红灯不亮，绿灯亮。

参考答案

1-5．CADCA  6-10．ABCBA   11-13．CCC。

14．开关；并联。

15．S2；S1和S3；S1、S2和S3。

16．c；并联；串；S2。

17．并联；发光。

18．S3；S1、S2。

19．并联；L1；S1、S2。

20．S1、S2；L2。

21．S2；S1、S3；S1、S2、S3。

22．S1和S3；S2。

23-36.略
