初中物理教科版九年级上册第三章 认识电路综合与测试同步测试题

这是一份初中物理教科版九年级上册第三章 认识电路综合与测试同步测试题，共14页。试卷主要包含了单选题，填空题，简答题等内容，欢迎下载使用。

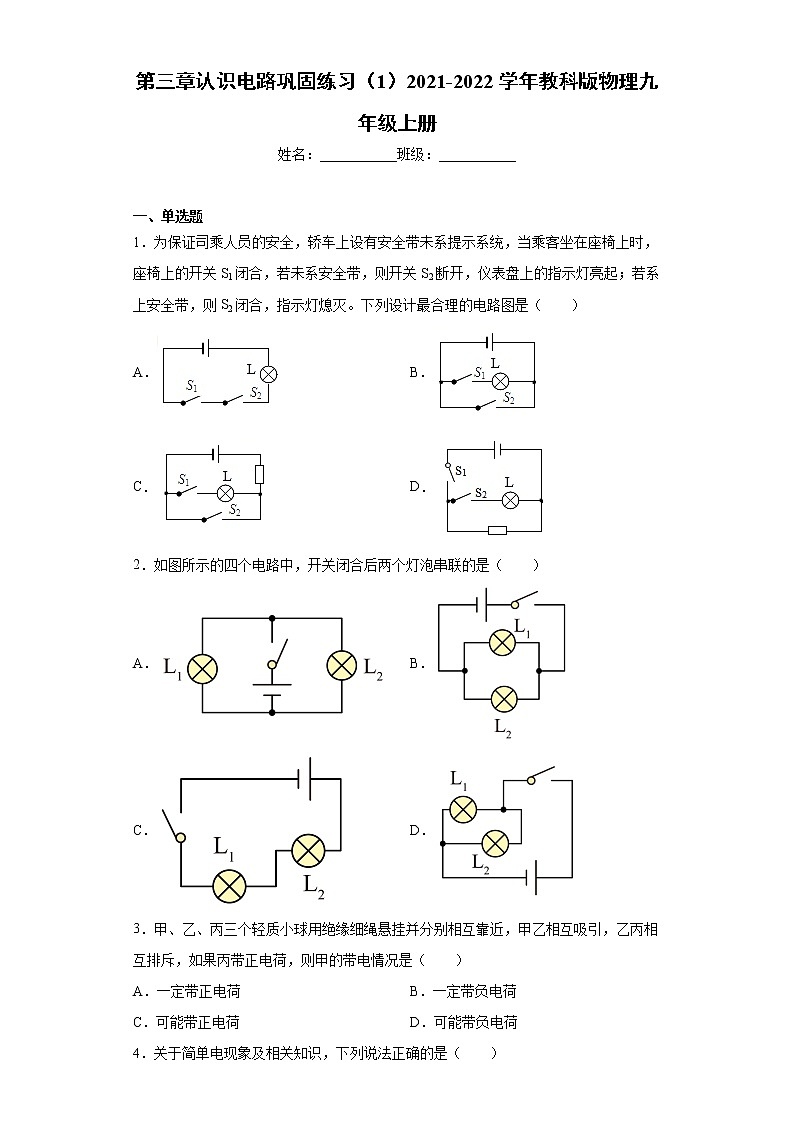

第三章认识电路巩固练习（1）2021-2022学年教科版物理九年级上册姓名：___________班级：___________  一、单选题1．为保证司乘人员的安全，轿车上设有安全带未系提示系统，当乘客坐在座椅上时，座椅上的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则S2闭合，指示灯熄灭。下列设计最合理的电路图是（　　）A． B．C． D．2．如图所示的四个电路中，开关闭合后两个灯泡串联的是（　　）A． B．C． D．3．甲、乙、丙三个轻质小球用绝缘细绳悬挂并分别相互靠近，甲乙相互吸引，乙丙相互排斥，如果丙带正电荷，则甲的带电情况是（　　）A．一定带正电荷 B．一定带负电荷C．可能带正电荷 D．可能带负电荷4．关于简单电现象及相关知识，下列说法正确的是（　　）A．通过摩擦的方法可以产生电荷B．用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，小球一定带正电C．电子是带有最小负电荷的粒子，所带电荷量为D．用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相吸引，小球一定带正电5．如图所示，当闭合开关S后看到L1发光，灯L2不发光，则可能的原因是（　　）A．灯L1断路B．灯L1短路C．灯L2接触不良D．灯L2短路6．通过《电流和电路》一章的学习，请你判断下列说法，其中正确的是（　　）A．导体就是正在导电的物体，绝缘体就是不能导电的物体B．验电器的工作原理是：同种电荷互相排斥，异种电荷互相吸引C．导体中的电流是自由电荷的定向移动形成的D．一个开关控制两盏灯，两灯一定是串联的7．如图所示为部分电路结构，若用一根导线在、、、四个接线柱之间连接，则下列分析正确的是（　　）A．若与，与连接，则只有发光 B．若与，与连接，则只有发光C．若与，与连接，则、并联 D．若与，与连接，则、串联8．按图4所示的电路图要求连接的实物图的是（　　）A． B．C． D．9．在如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的是（　　）A． B． C． D．10．用毛皮分别摩擦丝状塑料带和 PVC 管，然后将塑料带放在 PVC 管上方，丝状塑料带就会像章鱼一样悬在空中，下列说法不正确的是（　　）A．塑料带、PVC 管因带了同种电荷而互相排斥B．用摩擦的方法使 PVC 管、塑料带因得失电子而带了电C．用摩擦的方法创造了电荷，使塑料带、PVC 管带了电D．这种现象与验电器的工作原理相同11．如图所示，当一个带负电的物体甲靠近置于绝缘支架上不带电的金属导体乙时，乙的a端带正电，b端带负电。发生上述现象的原因：金属导体中存在大量可移动的自由电子，电子带负电，自由电子受到物体甲所带电荷的排斥作用，移动到导体乙的另一端。若将图中的物体甲换成用丝绸摩擦过的玻璃棒，下列分析正确的是（　　）A．导体乙的a、b两端都不带电B．导体乙的a、b两端都带正电C．导体乙的a端带正电、b端带负电D．导体乙的a端带负电、b端带正电12．小明家台灯的插头插在下面所示的插座上，插座上有一个开关和一个指示灯（相当于电阻很大的灯泡）。若插座开关和指示灯用S1、L1表示，台灯开关和灯泡用S2、L2表示。小明断开或闭合S1、S2时，记录现象如下表则符合事实的电路图是（　　）开关状态插座指示灯（L1）台灯（L2）闭合S1，断开S2亮不亮闭合S2，断开S1不亮不亮S1和S2都闭合亮亮A． B．C． D．  二、填空题13．某引爆装置如图所示，起爆前定时开关S是闭合的，当设定的起爆时间一到，定时开关S就会自动断开，为使引爆装置停止工作，应在_______（填“a”或“b”）处剪断导线，拆除前起爆器上_______（填“有“或“没有”）电流通过。14．如图所示，灯泡L1和L2是______联，闭合开关，发现两灯均不亮。用一根导线，连接A、B点，两灯不亮；连接B、C点，两灯也不亮；连接C、D点，两灯仍不亮；连接A、C两点，L1发光。已知导线和电源都是完好的，则电路中的故障是______。15．如图所示电路，若使L1、L2串联，则应闭合___________，断开___________，若使L1、L2并联，则应闭合___________，断开___________；当闭合S1、S2时，灯___________发光；若同时闭合开关___________是不允许的。16．如图所示，要使两灯串联应闭合开关______；闭合开关和，两灯______联；17．利用我们身边的常见物品也可以完成一些物理小实验：
 （1）将一根塑料绳一端扎紧，从另一端把绳尽可能撕成更多的细丝（如图甲所示），用手向下捋几下后，观察到的现象是：塑料细丝越来越_______（选填“蓬松”或“紧密”），而手与塑料细丝带上的是_______（选填“同种”或“异种”）电荷。（2）如图所示a、b所示装置均为比较简易的验电器，它们都可以用来检验某物体是否带电，由图中现象可知，图a装置是依据____________的原理来检验物体是否带电的，图b中不带电的金属铝箔条被塑料棒吸引是因为___________；塑料棒带负电，在摩擦的过程中是__________电子（选得“得到”或“失去”）。18．小刚和小强在连接串并联电路的实验中。（1）小刚连接了如图所示电路，如果合上开关，会出现________（选填“开路”或“短路”）现象。（2）小刚想将电路全部拆散，重新连接。小强将导线________拆除，就是两灯串联电路；此时再闭合开关，发现L1不亮，L2会亮，你认为L1________（选填“烧坏了”或“没烧坏”）；（3）在图的基础上小东将导线（选填“a”“b”或“c”）________改接到________，便形成两灯并联电路。 三、简答题19．芳芳家里有一盏节能灯不亮了，是停电了还是节能灯坏了？芳芳采用了以下两种办法进行判断，请你分析每一种办法的理由：（1）打开电视机可以正常观看电视节目，这说明：________．（2）取下灯泡用电池做电源连接电流，观察电流发现指针无偏转，这说明：________．20．运送汽油的汽车，在它的车尾装有一根铁链条拖在地上，这是为什么?21．小东的爸爸刚买回一台电脑，配置的是液晶显示器。使用中小东发现，用了不长的时间后，显示屏上总是沾满了很多的灰尘。(1)为什么显示屏上极容易沾满灰尘？(2)经常擦显示屏，易损伤显示屏。对此问题，你可以采用什么样的方法来解决？22．分析图中L1、L2、L3 的连接方式．23．为什么用久了的电风扇扇叶上总是布满灰尘？
参考答案1．C【详解】A．由图知，两开关串联，只有乘客坐下，系上安全带时，指示灯才会发光，故A不符合题意；B． 由图知，指示灯与S1串联后与S2并联，当S2闭合后，形成电源短路，故B不符合题意；C．由图知，指示灯与S1串联，与S2并联，乘客坐下时，开关S1闭合，指示灯亮，系上安全带时，开关S2闭合，指示灯被短路而熄灭，且不会出现电源短路，故C符合题意； D．由图知，指示灯与S2串联后与电阻并联，S1在电路干路中，当系上安全带，则S2闭合后，指示灯亮起，与题意不符，故D不符合题意。故选 C。2．C【详解】A．该选项的两个灯两端分别连在一起接入电路，是并联的，故A不符合题意；B．该选项的两个灯两端分别连在一起接入电路，是并联的，故B不符合题意；C．该选项的两个灯依次相连接入电路，是串联的，故C符合题意；D．该选项的两个灯两端分别连在一起接入电路，是并联的，故D不符合题意。故选C。3．D【详解】由题意知，丙带正电，而乙丙相互排斥，据同种电荷相互排斥知，乙也带正电。甲乙相互吸引，则甲可能带负电，因为异种电荷相互吸引，但也有可能不带电，因为带电体能吸引轻小物体，故ABC不符合题意，D符合题意。故选D。4．C【详解】A．摩擦起电的实质是电荷的转移，电荷不能凭空产生，故A错误；B．与毛皮摩擦过的橡胶棒带负电，靠近一轻质小球，发现两者互相排斥，说明小球带负电，故B错误；C．电子是带有最小负电荷的粒子，这个最小电荷量为，人们把它称之为元电荷，故C正确；D．与毛皮摩擦过的橡胶棒带负电，靠近一轻质小球，发现两者互相排斥，则小球可能不带电，也有可能带正电，故D错误。故选C。5．D【详解】从图中可以看出，两灯泡串联，当闭合开关S后看到L1发光，灯L2不发光，则可能的原因是灯L2短路，故ABC不符合题意，D符合题意。故选D。6．C【详解】A．容易导电的物体叫导体，不容易导电的物体叫绝缘体，故A错误； B．验电器的工作原理是：同种电荷互相排斥，故B错误； C．自由电荷的定向移动形成电流，故C正确；D．两灯并联，开关接在干路上，这个开关也能控制这两盏灯，故D错误。故选C。7．A【详解】A．若a与b，c与d连接，由于c与d的连接将灯泡L2短路，则只有L1发光，故A正确；BD．若a与b，b与d 连接，由于b与d 的连接电流不经过用电器，引起电源短路，故灯泡都不发光，故BD错误；C．若a与b，b与c连接，则灯L1被短路，只有L2发光，故C错误；故选A。
 8．A【详解】如图所示电路图，开关S1在干路上，灯泡L1与灯泡L2并联，S2控制L2，故S2与L2串联。A．电流从电池的正极出发，经过开关S1后分流，一条支路的电流经过L1，另外一条经过L2、S2后汇合，回到负极，故A符合题意；B．电路元件间首尾相连，只有一条电路，故是串联，故B不符合题意；C．电流从正极出发，没有经过开关S1就直接分流，故C不符合题意；D．开关S1没有在干路上，而是与灯泡L1串联，控制L1，故D不符合题意。故选A。9．C【详解】A．两灯串联，开关可以同时控制两盏灯，但两灯的发光互相影响，故A不合题意；B．开关断开时，两灯串联，开关闭合时，有一个灯泡会被短路，只有一个灯泡发光，即开关只能控制一盏灯，故B不合题意；C．两灯并联，发光时互不影响，开关在干路，可以同时控制两盏灯，故C符合题意；D．两灯并联，发光时互不影响，但开关在支路，只能控制其中一盏灯，故D不合题意。故选C。10．C【详解】A．用毛皮摩擦后，塑料带悬浮在PVC管上方，是由于带了同种电荷而相互排斥，故A正确，不符合题意；B．摩擦起电的实质是电子的转移，实验中用摩擦的方法使 PVC 管、塑料带因得失电子而带了负电，故B正确，不符合题意；C．摩擦起电的实质是电荷发生了转移，而不是创造了电荷，故C错误，符合题意；D．验电器是根据同种电荷相互排斥的原理工作的，与这种现象的原理相同，故D正确，不符合题意。故选C。11．D【详解】若将图中的物体甲换成用丝绸摩擦过的玻璃棒，该玻璃棒带正电，因异种电荷相互吸引，所以乙中自由电子会受到带正电的物体的吸引，移动到导体乙的a端，使a端带负电，而b端因失去电子而带正电，故D正确，ABC错误。故选D。12．C【详解】A．当闭合开关Sl、断开S2时，灯泡L1不亮，故A不符合题意；B．当闭合开关S2、断开S1时，灯泡L2亮，故B不符合题意；C．当闭合开关Sl、断开S2时，灯泡L1亮，当闭合开关S2、断开S1时，灯泡L2不亮，当Sl、S2都闭合时，两灯都亮，与表格完全一致，故C符合题意；D．当闭合开关S2、断开S1时，两灯泡都亮，故D不符合题意。故选C。13．a    没有    【详解】[1][2]由题意可知，当S断开时，起爆器中将通过电流，引爆炸弹，故为了使引爆装置停止工作，应将起爆器与电源断开，故应剪断a处；由图知，拆除前由于起爆器被短路，故起爆器上没有电流通过。14．串联    开关和L2断路    【详解】[1]如图所示，电流由正极出发经开关、L2、L1最终回到负极，则两灯泡为串联。[2]用导线检验电路故障，当连接A、B点，两灯不亮，说在A、B两点之外存在断路，同理可知当连接B、C点，两灯也不亮，则在B、C两点之外存在断路；连接C、D点，两灯仍不亮时，可得C、D之外存在断路，当连接A、C两点，L1发光，说明灯泡L1左侧到电源负极直接电路不存在问题，综合可得开关和L2断路。15．S1    S2、S3    S2、S3    S1    L2    S1、S2、S3    【详解】[1][2]若使L1、L2串联，则灯泡L1和L2跟电源应首尾相连，所以应闭合开关S1，断开S2、S3。[3][4]若使L1、L2并联，则灯泡L1和L2应并联连接，所以应闭合开关S2、S3，断开S1。[5]当闭合S1、S2时，根据电流的流法可知，只有灯L2接入电路，那么灯L2发光，灯L1不发光。[6]当电路中的电源短路时，电路的电流很大，这是不允许的，那么同时闭合开关S1、S2、S3，根据电流的流法，可知电源短路，这是不允许的。16．S2    并    【详解】[1]两个灯依次相连，然后接到电路中，这两个灯泡是串联，故要使两灯串联应闭合开关S2。[2]闭合开关和，两个灯的两端分别连在一起，然后接到电路中，两个灯并联。17．蓬松    异种    同种电荷相互排斥    带电体可以吸引轻小物体    得到    【详解】（1）[1][2]用手向下捋几下后，塑料细丝由于摩擦而带电，且带同种电荷相互排斥，所以塑料丝越来越蓬松，而摩擦的实质是电子的转移，所以摩擦后的两个物体带等量异种电荷。（2）[3]验电器的工作原理是：金属箔片带同种电荷相互排斥。[4]金属箔片较轻，被带电体吸引是因为带电体有吸引轻小物体的性质。[5]塑料棒在摩擦的过程中得到电子，而电子带负电，所以塑料棒带负电。18．短路    a    没烧杯    c    L2的左端的接线柱上    【详解】（1）[1]根据电路图可知，闭合开关S，直接用导线把电源两极连接起来，会出现（电源）短路现象。（2）[2]两个小灯泡依次相连，然后接到电路中，这两个小灯泡是串联。根据电路图可知，拆除a这一根导线，电流从电源正极依次经过两个灯泡回到电源负极，因此两灯串联连接。[3]串联电路中，如果一个灯泡烧坏，则整个电路断路，另一灯也不发光，故此时再闭合开关，发现L1不亮，L2会亮，不可能是L1烧坏了，有可能是L1短路。（3）[4][5]两个灯泡的两端分别连在一起，然后接到电路中，这两个灯泡是并联的，故在图的基础应将导线c改接L2的左端的接线柱上，便形成两灯并联电路。【点睛】本题考查了电路的三种状态和串、并联电路的连接以及电路故障的判断，要掌握。19．电视机能工作说明没有停电，所以是灯泡坏了，且并联电路中各用电器互不影响，可以独立工作；灯泡坏了，因为电流发现指针无偏转，说明灯泡断路；【解析】【详解】（1）因电视机和灯泡是并联的，电视机能工作说明没有停电；因并联电路中的电器之间互不影响，所以是灯泡坏了；（2）电流没有示数，电路中没有电流，所以是灯泡坏了，出现了断路；【点睛】电路元件的连接有串联和并联两种方式，由于串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响，而并联电路中各元件互不影响，可以独立工作．20．见解析【详解】在运输过程中，汽油与油罐来回相互摩擦，使油罐聚集了大量的电荷，当电荷聚集到一定程度会放出火花使汽油爆炸，在车尾装上一根铁链条，铁链条是导体可以把电荷引到地面，防止发生事故．21．(1)由于电脑工作时，显示屏带电能吸引轻小的灰尘，所以工作不长的时间，就会沾上很多的灰尘。(2)在显示屏上盖上一张透明的塑料片，这样就不用擦拭显示屏了。【解析】【详解】（1）根据带电体吸引轻小物体的性质解答。液晶显示器显示器工作时，会带上电，由于带电体有吸收轻小物体的性质，所以空气中的灰尘被吸引到显示器上，所以不长的时间后，显示屏上总是沾满了很多的灰尘。（2）为了经常擦试，又不损伤屏幕，可以在屏幕上盖一层保护膜，即盖上一张透明的塑料片，这样灰尘会粘到保护膜上，即使擦试也不会损伤屏幕。【点睛】重点是电荷间的相互作用规律，还要牢记带电体有吸引轻小物体的性质，即不带电的轻小物体可以被带电体吸引。22．L1、L2、L3的连接方式为并联【详解】开关S 闭合时，电灯 L1， L2， L3先首首相连，尾尾相连，再接入电路，属于并联连接．答：L1、L2、L3的连接方式为并联．23．主要是扇叶旋转与空气发生摩擦带电，带电体具有吸引轻小物体的性质。【详解】由于电风扇扇叶在工作时与空气发生摩擦，会带上电荷，而带电体具有吸引轻小物体的性质，所以扇叶上会吸引灰尘。
