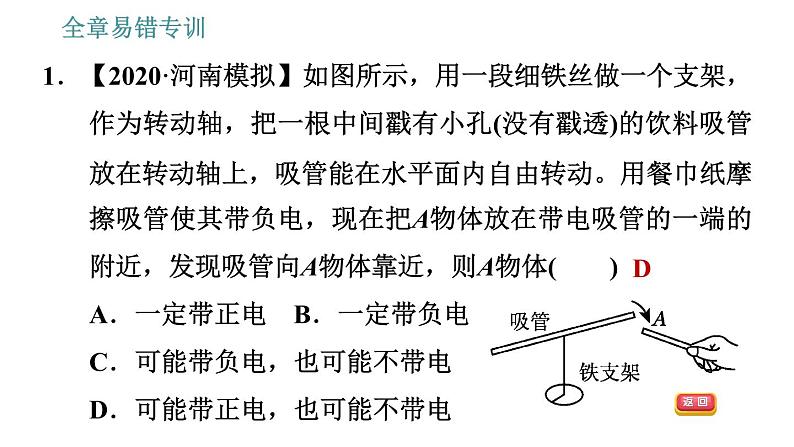

1．【2020·河南模拟】如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔(没有戳透)的饮料吸管放在转动轴上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带负电，现在把A物体放在带电吸管的一端的附近，发现吸管向A物体靠近，则A物体(　　)A．一定带正电 B．一定带负电C．可能带负电，也可能不带电D．可能带正电，也可能不带电

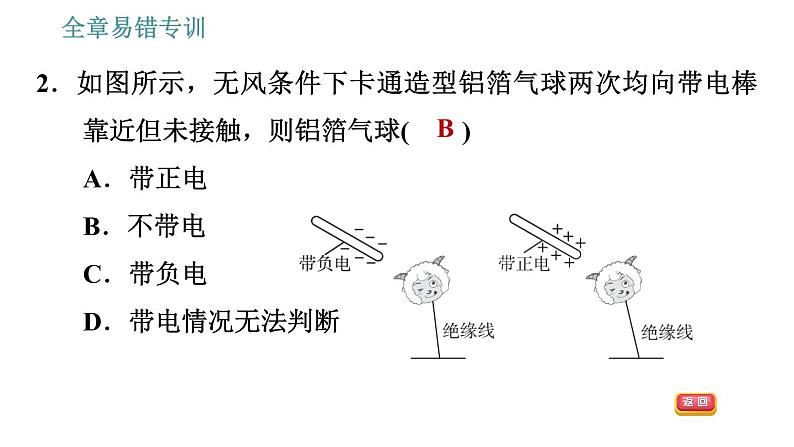

2．如图所示，无风条件下卡通造型铝箔气球两次均向带电棒靠近但未接触，则铝箔气球(　　)A．带正电 B．不带电C．带负电 D．带电情况无法判断

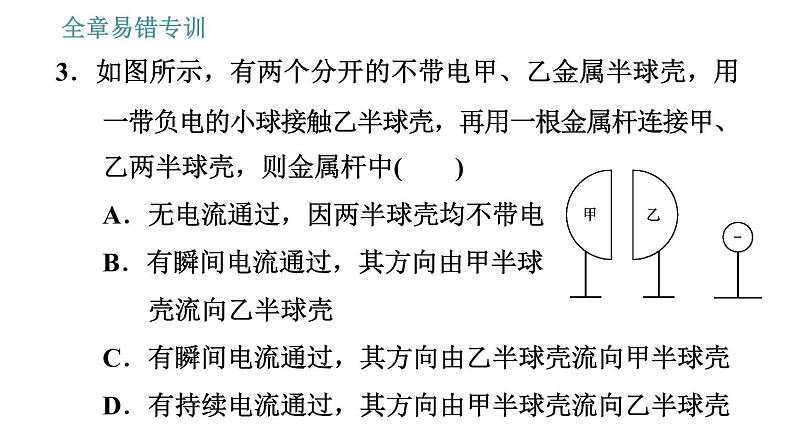

3．如图所示，有两个分开的不带电甲、乙金属半球壳，用一带负电的小球接触乙半球壳，再用一根金属杆连接甲、乙两半球壳，则金属杆中(　　)A．无电流通过，因两半球壳均不带电B．有瞬间电流通过，其方向由甲半球 壳流向乙半球壳C．有瞬间电流通过，其方向由乙半球壳流向甲半球壳D．有持续电流通过，其方向由甲半球壳流向乙半球壳

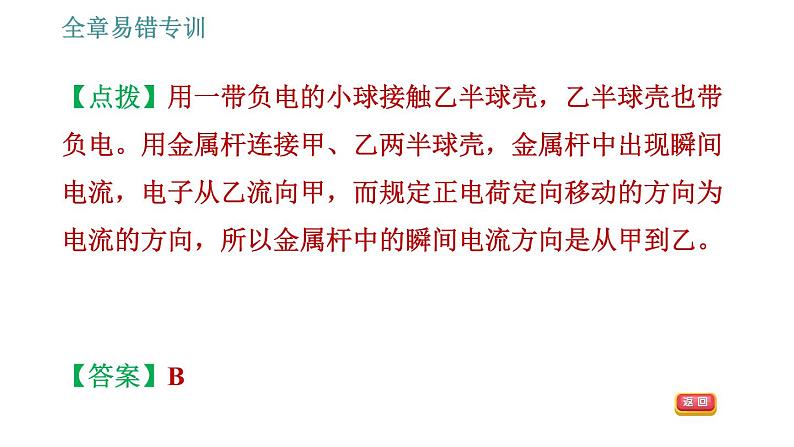

【点拨】用一带负电的小球接触乙半球壳，乙半球壳也带负电。用金属杆连接甲、乙两半球壳，金属杆中出现瞬间电流，电子从乙流向甲，而规定正电荷定向移动的方向为电流的方向，所以金属杆中的瞬间电流方向是从甲到乙。

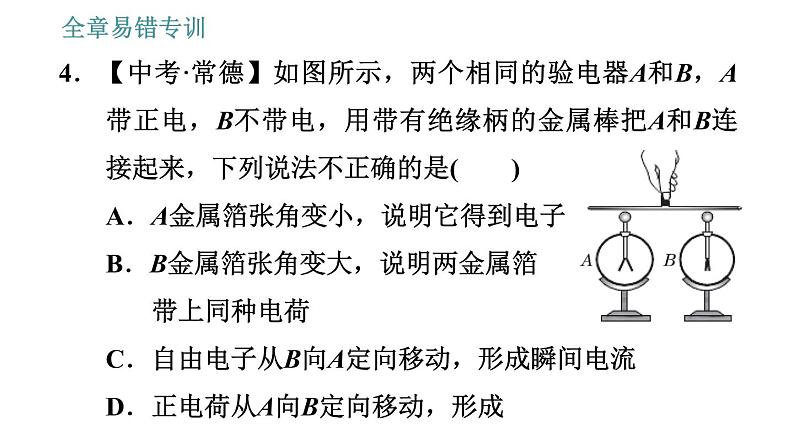

4．【中考·常德】如图所示，两个相同的验电器A和B，A带正电，B不带电，用带有绝缘柄的金属棒把A和B连接起来，下列说法不正确的是(　　)A．A金属箔张角变小，说明它得到电子B．B金属箔张角变大，说明两金属箔 带上同种电荷C．自由电子从B向A定向移动，形成瞬间电流D．正电荷从A向B定向移动，形成

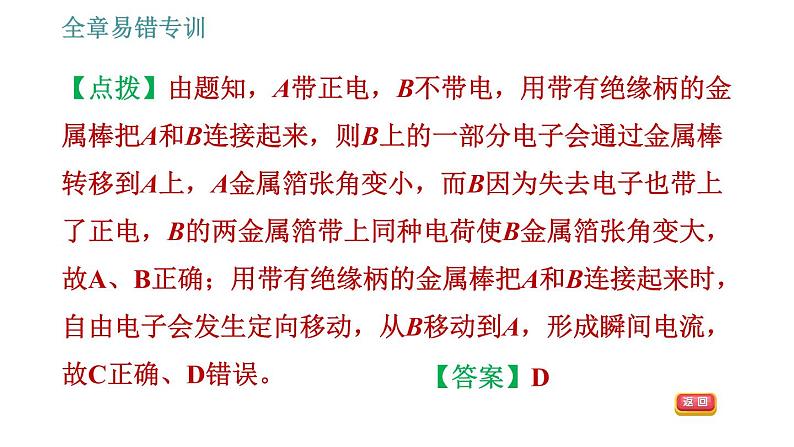

【点拨】由题知，A带正电，B不带电，用带有绝缘柄的金属棒把A和B连接起来，则B上的一部分电子会通过金属棒转移到A上，A金属箔张角变小，而B因为失去电子也带上了正电，B的两金属箔带上同种电荷使B金属箔张角变大，故A、B正确；用带有绝缘柄的金属棒把A和B连接起来时，自由电子会发生定向移动，从B移动到A，形成瞬间电流，故C正确、D错误。
5．一个开关同时控制电灯和电铃，那么这两个用电器(　　)A．一定是串联 B．一定是并联C．可串联也可并联 D．串联或并联都不行
6．如图所示的是简化了的电冰箱的电路图，图中M是压缩机用的电动机，L是冰箱内的照明灯，下列说法中正确的是(　　)
A．冰箱门打开且冰箱内温度低于设定温度时，灯与电动机同时工作且二者并联B．冰箱门打开且冰箱内温度高于设定温度时，灯与电动机同时工作且二者并联C．冰箱门关闭且冰箱内温度低于设定温度时，灯与电动机同时工作且二者串联D．冰箱门关闭且冰箱内温度高于设定温度时，灯与电动机同时工作且二者并联
7．【2020·临沂】破壁机可以瞬间击破食物细胞壁，让食材营养释放更充分。 某品牌破壁机(如图)设置了安全开关S1和工作开关S2。当杯体放在主机上时S1自动闭合，安全指示灯亮起；再闭合S2，电动机启动破壁。下列电路图符合上述要求的是(　　)
【点拨】当S1自动闭合时，安全指示灯亮起；再闭合S2，电动机启动破壁，即开关S1、S2都闭合时电动机才能工作，说明S1是干路开关，S2是电动机支路开关，故B符合要求。
8．有一种电动玩具鱼内部电路主要由电源、小型电动机、小灯泡和开关构成。白天只闭合开关S1，玩具鱼游动，灯泡不亮；晚上再闭合S2，玩具鱼又游动又发光；不玩时只需要将S1断开。下列电路设计符合要求的是(　　)
