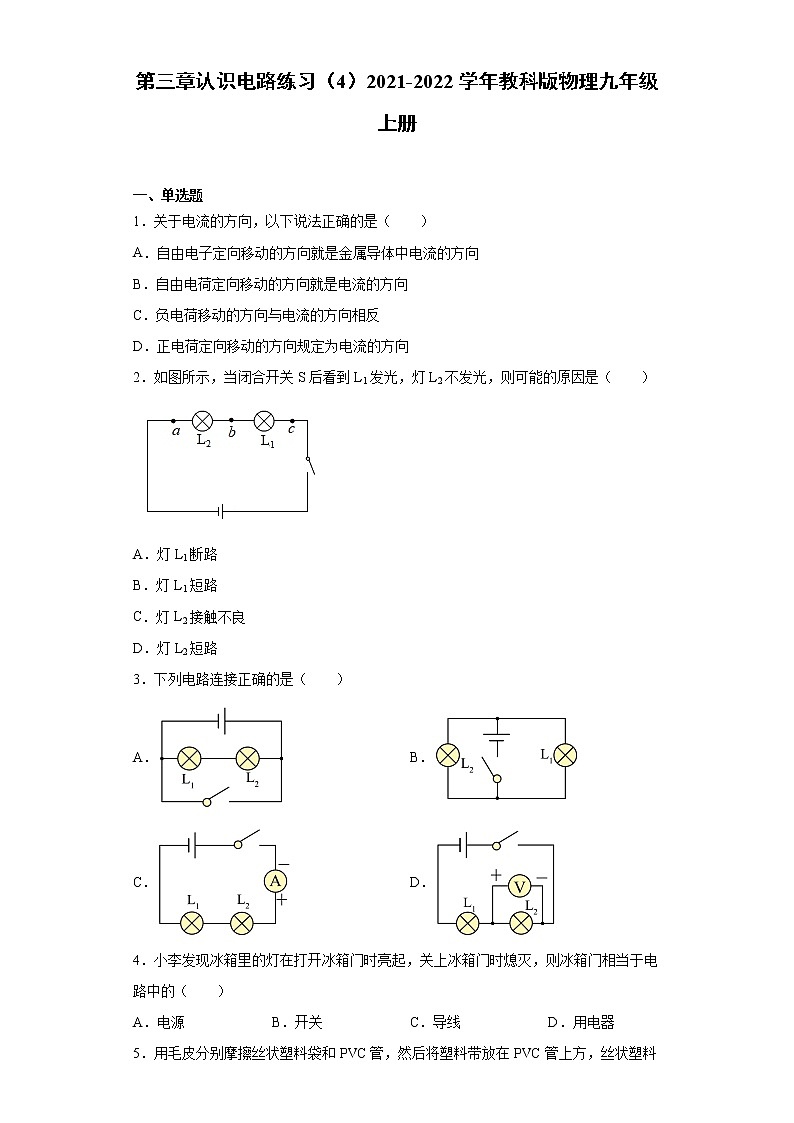

教科版九年级上册第三章 认识电路综合与测试达标测试

第三章认识电路练习（4）2021-2022学年教科版物理九年级上册

一、单选题

1．关于电流的方向，以下说法正确的是（　　）

A．自由电子定向移动的方向就是金属导体中电流的方向

B．自由电荷定向移动的方向就是电流的方向

C．负电荷移动的方向与电流的方向相反

D．正电荷定向移动的方向规定为电流的方向

2．如图所示，当闭合开关S后看到L1发光，灯L2不发光，则可能的原因是（　　）

A．灯L1断路

B．灯L1短路

C．灯L2接触不良

D．灯L2短路

3．下列电路连接正确的是（　　）

A． B．

C． D．

4．小李发现冰箱里的灯在打开冰箱门时亮起，关上冰箱门时熄灭，则冰箱门相当于电路中的（　　）

A．电源 B．开关 C．导线 D．用电器

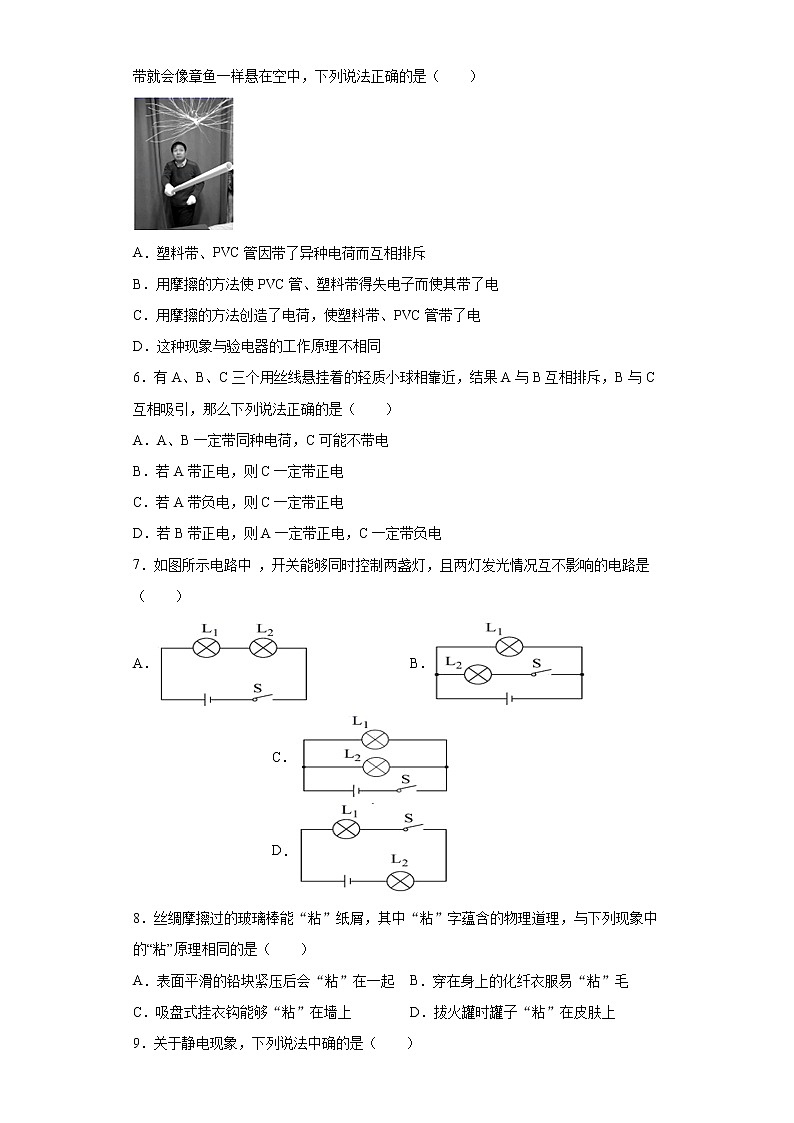

5．用毛皮分别摩擦丝状塑料袋和PVC管，然后将塑料带放在PVC管上方，丝状塑料带就会像章鱼一样悬在空中，下列说法正确的是（　　）

A．塑料带、PVC管因带了异种电荷而互相排斥

B．用摩擦的方法使PVC管、塑料带得失电子而使其带了电

C．用摩擦的方法创造了电荷，使塑料带、PVC管带了电

D．这种现象与验电器的工作原理不相同

6．有A、B、C三个用丝线悬挂着的轻质小球相靠近，结果A与B互相排斥，B与C互相吸引，那么下列说法正确的是（　　）

A．A、B一定带同种电荷，C可能不带电

B．若A带正电，则C一定带正电

C．若A带负电，则C一定带正电

D．若B带正电，则A一定带正电，C一定带负电

7．如图所示电路中 ，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是（　　）

A． B． C． D．

8．丝绸摩擦过的玻璃棒能“粘”纸屑，其中“粘”字蕴含的物理道理，与下列现象中的“粘”原理相同的是（　　）

A．表面平滑的铅块紧压后会“粘”在一起 B．穿在身上的化纤衣服易“粘”毛

C．吸盘式挂衣钩能够“粘”在墙上 D．拔火罐时罐子“粘”在皮肤上

9．关于静电现象，下列说法中确的是（　　）

A．因为带电体有吸引轻小物体的性质，摩擦后的梳子能吸引细水流

B．细线悬挂的两个泡沫小球互相吸引，则两小球一定带有异种电荷

C．用毛皮摩擦过的橡胶棒会带上负电，在这过程中橡胶棒失去了电子

D．验电器是利用同种电荷互相排斥，异种电荷互相吸引的原理制成

10．如图所示，用毛皮摩擦过的橡胶棒接触验电器金属球，发现验电器的金属箔片张开，下列说法错误的是（　　）

A．毛皮摩擦过的橡胶棒带负电

B．箔片张开是由于同种电荷相互排斥

C．箔片张开说明橡胶棒带电

D．此过程中，瞬间产生的电流方向是从橡胶棒流向箔片

11．小明通过实验研究串联电路中的电流关系，实验电路如图所示，闭合开关S后，灯泡L1、L2均不发光，且电流表示数为零。他用导线检测电路故障，把导线接在小灯泡L1的两端，灯L2发光，电流表的示数为0.3A；把导线接在小灯泡L2的两端，灯L1、L2均不发光，且电流表的示数为零。若电路中只有一处故障，下列对于故障的判断正确的是（　　）

A．灯L1处出现了短路 B．灯L2处出现了短路

C．灯L1处出现了断路 D．灯L2处出现了断路

12．现有甲、乙、丙、丁四个小球，相互作用情况如图所示，则下列说法正确的是（   ）

A．如果甲、丙相互吸引，则乙、丁一定相互排斥

B．如果甲、丙相互排斥，则乙、丁一定相互吸引

C．如果甲、乙相互吸引，则丙、丁一定相互吸引

D．如果甲、乙相互排斥，则丙、丁一定相互排斥

13．如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动，用餐巾纸与吸管的一端摩擦使其带电，再用丝绸摩擦过的玻璃棒去靠近吸管，吸管两端都能与玻璃棒相互吸引。下列说法正确的是（　　）

A．吸管两端都带负电 B．吸管的一端带正电，一端不带电

C．吸管两端都带正电 D．吸管的一端带负电，一端不带电

二、填空题

14．在地球、宇宙、太阳系中，尺度最大的是______。N95 口罩的中间层为多孔结构的熔喷布，熔喷布能过滤比自身空隙小得多、直径仅为0.3 μm 的颗粒物，原因是：在生产过程中通过处理，使熔喷布得到大量电子而带______（选填“正”或“负”）电，具有______的作用。

15．学校物理实验室的一个开关同时控制两盏灯，一天小明闭合开关时，发现被控制的两盏灯其中一盏不亮，另外一盏仍正常发光。由此可判断两盏灯的连接方式为 ______联，不亮的那一盏灯一定是______（选填“短路” 或“开路”）了。

16．如图所示，用丝绸摩擦过的玻璃棒去接触验电器上端的金属球，验电器的金属铝箔会张开一定的角度。这是因为________（选填“玻璃棒上的电子”或“金属箔上的电子”）发生转移引起的。

17．电路由电源、开关、用电器及导线组成。给手机充电时，手机相当于电路中的______；教室里安装的8盏日光灯是______（选填“串”或“并”）联的。

18．汽油易挥发，易燃易爆，运输中汽油与油罐摩擦，油罐将失去电子带上电荷，电荷累积到一定程度极易出现放电现象，引起汽油燃烧爆炸。为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从_________（选填“大地到油罐”或“油罐到大地”）。

19．如图所示电路，若要使灯和电铃组成串联电路，只需闭合开关______，若要使灯和电铃组成并联电路，则只需闭合开关______，同时闭合S2、S3，则电铃______（选填“工作”或“不工作”）。

三、简答题

20．一个带负电的物体去接触验电器的金属球和靠近验电器的金属球产生的现象一样吗？请你做出大胆的猜测，并说出猜测的理由．

21．运送汽油的汽车，在它的车尾装有一根铁链条拖在地上，这是为什么?

22．芳芳家里有一盏节能灯不亮了，是停电了还是节能灯坏了？芳芳采用了以下两种办法进行判断，请你分析每一种办法的理由：

（1）打开电视机可以正常观看电视节目，这说明：________．

（2）取下灯泡用电池做电源连接电流表，观察电流表发现指针无偏转，这说明：________．

23．小明参观科技馆时，一组静电实验给他留下了深刻的印象．回爱后他把实验情景绘成一幅平面示意图如图所示，图中为放在绝缘支架上的带正电球体， 为用绝缘丝线悬吊的带正电的小球．先后将小球悬吊在距离球远近不同的、、处．

（）小球偏离竖直方向的原因是：_____________________________________________________．

（）请你根据图中所示情景，提出一个可探究的科学问题：__________．

参考答案

1．D

【详解】

物理学上规定，正电荷定向移动的方向为电流的方向。那么自由电子定向移动的方向与电流方向相反，负电荷移动的方向与电流方向相反，故ABC错误，D正确。

故选D。

2．D

【详解】

从图中可以看出，两灯泡串联，当闭合开关S后看到L1发光，灯L2不发光，则可能的原因是灯L2短路，故ABC不符合题意，D符合题意。

故选D。

3．B

【详解】

A．从图中可以看出，两电灯串联后与开关并联，当开关闭合时，会出现电源短路现象，故A错误；

B．从图中可以看出，两电灯并联后与开关串联，当开关闭合时，两灯泡正常工作，故B正确；

C．从图中可以看出，两电灯与电流表串联，但是电流表正负接线柱接反，故C错误；

D．从图中可以看出，灯泡L2与电压表并联后与灯泡L1串联，电压表的正负接线柱接反，故D错误。

故选B。

4．B

【详解】

电冰箱冷藏室内照明用的灯，总是在打开冰箱门时亮，则有电流流过这个灯，关上冰箱门时灭，则没有电流流过这个灯，即说明冰箱门相当于开关，控制电流是否流过这个灯。

故选B。

5．B

【详解】

用毛皮分别摩擦丝状塑料袋和PVC管，由于摩擦发生电荷的转移，使丝状塑料袋和PVC管带电，不是创造电荷；将塑料袋放在PVC管上方，丝状塑料袋就会像章鱼一样悬在空中；由此可知，丝状塑料袋和PVC管带同种电荷，同种电荷相互排斥，所以这种现象与验电器的工作原理相同。

故选B。

6．A

【详解】

A．由于A、B相互排斥，所以A、B一定带同种电荷；B与C互相吸引，则B、C可能带异种电荷，也可能是B带电，而C不带电；故A正确；

B．若A带正电，则B带正电，C有可能带负电，也有可能不带电；故B错误；

C．若A带负电，则B带负电，C有可能带正电，也有可能不带电；故C错误；

D．若B带正电，则A一定带正电，C可能带负电或者不带电；故D错误。

故选A.

7．C

【详解】

AD．图中都是串联电路，开关能够同时控制两盏灯，两灯发光情况互相影响，故AD不符合题意；

B．图所示电路中 ，两个灯泡并联，两灯发光情况互不影响，但是开关只能控制灯L2，故B不符合题意；

C．图所示电路中 ，两个灯泡并联，开关在干路，能够同时控制两盏灯，且两灯发光情况互不影响，故C符合题意。

故选C。

8．B

【详解】

丝绸摩擦过的玻璃棒能“粘”纸屑，是因为经丝绸摩擦后的玻璃棒带正电，能够吸引轻小物体。

A．表面平滑的铅块紧压后会“粘”在一起，是利用分子之间作用力，故“粘”原理不相同，故A不符合题意；

B．穿在身上的化纤衣服易“粘”毛，是利用摩擦带电后，能够吸引轻小物体，故“粘”原理相同，故B符合题意；

C．吸盘式挂衣钩能够“粘”在墙上，是利用大气压的原理，“粘”原理不相同，故C不符合题意；

D．拔火罐时罐子“粘”在皮肤上，是利用大气压的原理，“粘”原理不相同，故D不符合题意。

故选B。

9．A

【详解】

A．因为带电体有吸引轻小物体的性质，摩擦后的梳子带了电，所以梳子能够吸引细水流，故A正确；

B．细绳悬挂的轻质泡沫塑料小球相互吸引，则两小球可能带有异种电荷，也可能是一个带电，一个不带电，故B错误；

C．用毛皮摩擦过的橡胶棒会带上负电，在这过程中毛皮失电子带正电，橡胶棒得到电子而带上负电，故C错误；

D．验电器工作时，两箔片带相同电荷张开，利用的是同种电荷相互排斥原理制成的，故D错误。

故选A。

10．D

【详解】

A．毛皮摩擦过的橡胶棒因得到电子而带负电，故A正确，不符合题意；

B．由于同种电荷相互排斥，则箔片会张开，故B正确，不符合题意；

C．箔片张开是由于同种电荷相互排斥，则可说明橡胶棒带电，故C正确，不符合题意；

D．电子的移动方向是电流的反方向，接触瞬间电子从橡胶棒流向金属箔，则电流从验电器的金属箔流向橡胶棒，故D错误，符合题意。

故选D。

11．C

【详解】

BD．把导线接在小灯泡L1的两端灯L2发光，说明L2处没有断路，也没有短路，故BD错误；

AC．若L1处发生短路，则闭合开关S后，L2即会亮；把导线接在小灯泡L1的两端，灯L2发光，说明导线将断路处导通，因此L1处断路，故A错误，C正确。

故选C。

12．B

【详解】

由图知道，甲、丁相互吸引，可能都带电，但电性不同；也可能是一个带电，另一个不带电；乙、丙相互排斥，一定带同种电荷。

A．如果甲、丙相互吸引，有两种可能，第一种：甲不带电，丙可以吸引不带电的甲；丁也可以吸引不带电的甲；所以丁一定带电，但丁的电性不能确定，可能与乙电性相同，有可能与乙电性相反，所以乙可能吸引丁，也可能排斥丁；第二种：甲带与丙相反电性的电，这时丁可能带电，有可能不带电，丁若不带电，则受到乙的吸引力，故A不符合题意；

B．如果甲、丙相互排斥，则甲、乙、丙带有相同电性的电荷，由甲与丁的关系知道，不论丁是否带电，乙、丁一定相互吸引，故B符合题意；

C．如果甲、乙相互吸引，与A的分析相同，甲也是有两种可能性，则丙、丁可能相互吸引，有可能相互排斥，故C不符合题意；

D．如果甲、乙相互排斥，则甲、乙、丙带有相同电性的电荷，由甲与丁的关系知道，不论丁是否带电，丙、丁一定相互吸引，故D不符合题意。

故选B。

13．D

【详解】

带电体除了吸引带有异种电荷的物体外，还可以吸引不带电的轻小物体，所以玻璃棒靠近不带电的吸管一段会相互吸引。丝绸摩擦过的玻璃棒带正电，吸管带电一端与它相互吸引，所以吸管一端带的应该是与玻璃棒相反的电荷，即吸管一端带负电。综上所述，吸管一端带负电，一端不带电。ABC错误，只有D正确。

故选D。

【点睛】

知道摩擦起电的实质和带电体可以吸引不带电的物体时正确解答本题的关键。

14．宇宙    负    吸引轻小物体

【详解】

[1]银河系是宇宙中数十亿个星系中一员，太阳系置身于银河系中，地球是太阳周围八大行星之一，在地球、宇宙、太阳系中，尺度最大的是宇宙。

[2][3]自由电子带负电，带电体有吸收轻小物体的性质。N95口罩的中间层为多孔结构的熔喷布，熔喷布能过滤比自身空隙小得多、直径仅为0.3 μm 的颗粒物，原因是：在生产过程中通过处理，使熔喷布得到大量电子而带负电，具有吸引轻小物体的作用。

15．并    开路

【详解】

[1]一个开关同时控制两盏灯，被控制的两盏灯其中一盏不亮，另外一盏仍正常发光。因串联电路一个用电器不工作，另一个也不能工作，则两灯不可能是串联的，由此可判断两盏灯的连接方式为并联。

[2]闭合开关，发现两盏灯其中一盏不亮，另外一盏仍正常发光，若不亮的那一盏灯短路，则另一盏灯也短路了，也不发光，故另一盏灯短路是不可能的，故只能是不亮的那一盏灯一定是开路了。

16．金属箔上的电子

【详解】

用丝绸摩擦过的玻璃棒由于失去电子而带正电，与验电器的金属球接触时，一部分正电荷转移到了金属箔，由于核外电子带负电，原子核带正电，所以实质是金属箔上的电子转移到了玻璃棒。

17．用电器    并

【详解】

[1]给手机充电时，手机消耗电能，所以相当于电路中的用电器。

[2]教室里安装的8盏灯在工作时互不影响，所以它们的连接方式是并联。

18．大地到油罐

【详解】

由题意可知，运输中汽油与油罐摩擦，油罐将失去电子带上电荷，在车架加装铁链与大地接触以中和油罐所带电荷，根据异种电荷相吸，该过程铁链中自由电子定向移动方向是从大地到油罐。

19．S2    S1、S3    工作

【详解】

[1]由图示知，要使灯和电铃串联在电路中，只需闭合开关S2，其它两个开关断开。

[2]由图示知，要使灯和电铃并联在电路中，只需闭合开关S1、S3，S2断开。

[3]由时闭合S2、S3，电路中只有电铃工作，灯泡被短路，所以电铃能工作。

20．用一个带负电的物体去接触验电器的金属球和靠近验电器的金属球产生的现象一样，都可以使金属箔的张角变大，因为如果物体与金属球接触，物体上多余的电子会转移到验电器的箔片上，使箔片带上同种电荷，因相互排斥而张开；如果物体靠近金属球，物体所带的负电荷与金属球中带负电的自由电子相互排斥，使金属球上的电子转移到金属箔上，使箔片带上同种电荷，因相互排斥而张开．

【分析】

验电器是检验物体是否带电的仪器，验电器是利用同种电荷相互排斥的原理制成的，金属球中有带负电的自由电子，同种电荷在靠近时会相互排斥．

【详解】

带负电的物体有多余的电子，去接触验电器的金属球，物体上多余电子转移到验电器的金属箔片上，这时箔片都带负电荷，同种电荷相互排斥，两个箔片会张开；如果物体靠近金属球，由于同种电荷相互排斥，使金属球上的电子转移到金属箔上，因相互排斥而张开．

【点睛】

本题考查验电器的工作原理，同时也结合了电荷间的相互作用，知道金属中有自由电子．

21．见解析

【详解】

在运输过程中，汽油与油罐来回相互摩擦，使油罐聚集了大量的电荷，当电荷聚集到一定程度会放出火花使汽油爆炸，在车尾装上一根铁链条，铁链条是导体可以把电荷引到地面，防止发生事故．

22．电视机能工作说明没有停电，所以是灯泡坏了，且并联电路中各用电器互不影响，可以独立工作；灯泡坏了，因为电流表发现指针无偏转，说明灯泡断路；

【解析】

【详解】

（1）因电视机和灯泡是并联的，电视机能工作说明没有停电；

因并联电路中的电器之间互不影响，所以是灯泡坏了；

（2）电流表没有示数，电路中没有电流，所以是灯泡坏了，出现了断路；

【点睛】

电路元件的连接有串联和并联两种方式，由于串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响，而并联电路中各元件互不影响，可以独立工作．

23．  B受到A的排斥力  B球偏离竖直方向的角度与B到A的距离是否有关？

【解析】（1）小球在重力的作用下应该在竖直方向上静止，向右偏转，说明其受到了向右的力，由于小球与物体A都带正电，所以其向右偏转是由于受到同种电荷相互排斥力造成的；

（2）随着小球距离带电体A的距离在增大，发现小球在竖直方向上偏转的角度在减小，即其受到的作用力在减小，由此可以提出猜想问题：电荷间的作用力大小与电荷间的距离有什么关系？（电荷间的排斥力与悬线偏离竖直方向的角度有什么关系？或同种电荷间的排斥力大小与什么有关？）

故答案为：  (1). B受到A的排斥力    (2). B球偏离竖直方向的角度与B到A的距离是否有关？

【点睛】

电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引；

带正电的小球偏离，说明其受到了力的作用，要从其受力的角度去分析；

小球偏离竖直方向的角度大小，反映小球受到的力的大小，将小球受到的力的大小与小球距离A的距离的远近联系起来，即可得到探究的问题。
