人教版九年级全册第4节 变阻器当堂达标检测题
展开2021年秋仁寿县黑龙滩镇
九年级物理16.4 变阻器同步练习
一．选择题
1、如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（ ）
A． B．
C． D．
2、白炽灯的灯丝断了一小段,若搭上仍能使用,则搭上后灯丝的电阻将( )
A、变小 B、变大
C、不变 D、无法确定
3、如图所示，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是
A．b、c
B．a、d
C．a、b
D．c、d

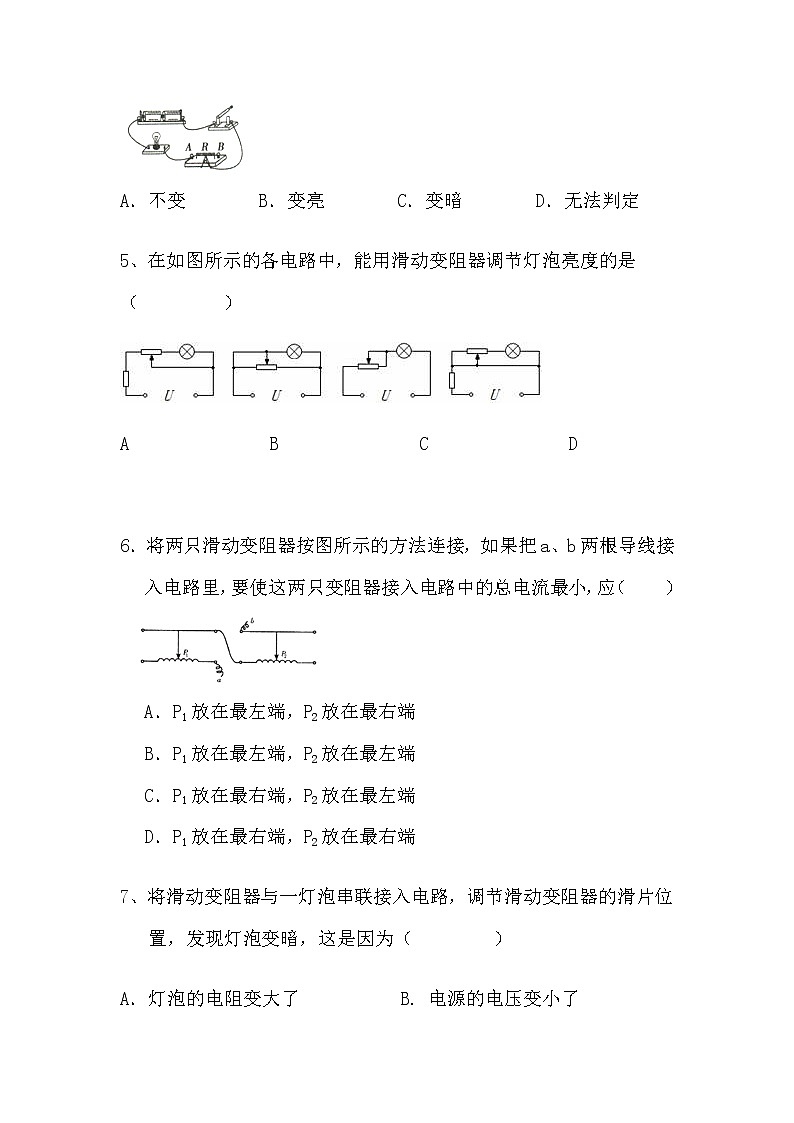

4、如图所示，R是用镍铬合金做成的变阻器，当导线夹向A端移动时，小灯泡的亮度将（ ）
A．不变 B．变亮 C．变暗 D．无法判定
5、在如图所示的各电路中，能用滑动变阻器调节灯泡亮度的是（ ）
A B C D
6．将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电流最小，应（ ）
A．P1放在最左端，P2放在最右端
B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端
D．P1放在最右端，P2放在最右端
7、将滑动变阻器与一灯泡串联接入电路，调节滑动变阻器的滑片位置，发现灯泡变暗，这是因为（ ）
A．灯泡的电阻变大了 B. 电源的电压变小了
C. 滑动变阻器接入电路部分的电阻变大了，从而使流过灯泡的电流变小了
D. 流过滑动变阻器的电流变大了，从而使流过灯泡的电流变小了
8．如图（甲）为调光台灯，（乙）为一简单调光台灯的电路图，将电路图的M、N两点之间接入一个滑动变阻器，使得滑片P向左移动时，灯泡的亮度减小，则下列方法中正确的是（ ）
A．A接M，B接N B．C接M，D接N C．A接M，D接N D．B接M，C接N
9、下列措施中,不可能改变导体电阻大小的是( )
A、改变导体的长度
B、改变导体的材料
C、改变导体的横截面积
D、改变导体在电路中连接的位置
10、如图所示，滑片P可（ ）
A.向左滑动，但不能滑到C点 B.向左滑动，可以滑到C点
C.向右滑动，但不能滑到D点 D.向右滑动，可以滑到D点
三．填空题
1、滑动变阻器是靠改变连入电路中的电阻线的 来改变电阻的。旋转收音机的音量旋钮时，实质是调节内部的 ，进而改变电路中的电流，起到调节音量的目的。
2、导体的电阻是导体本身的一种性质,它的大小决定于导体材料的_______。如图所示的实验中,AB和CD都镍铬合金,这个实验是研究导体的电阻跟______的关系。
3、如图所示是一种自动测定油箱内油量的装置。
(1)图中虚线框内的装置相当于简单机械中的___________；
(2)图中R的电学元件名称是___________，定值电阻R′在电路中的作用是___________；
(3)油量表应该用___________表来改装；
(4)当油箱中的浮标向上运动时，此时电路中的电流___________。（选填“增大”或“减小”）
4、如图为旋盘式电阻箱接入电路中的情况，此时电阻箱接入电路的电阻值为 Ω。
5、如图，甲为亮度可调的台灯，电位器是调节其亮度的装置：乙是电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动，若顺时针旋转旋钮时灯泡发光变亮，则需将 （选填”a和b”，“b和c”或“a和c”）接线柱接入电路，这是通过改变电阻丝连入电路中的 来改变电阻的。关于电位器上电阻丝的材料应该选用 （选填“铜丝”或“镍铬合金丝”）
6、如图所示，如果当滑片P向左移动时，电流表的度数变大，则M，N应分别与 和 接线柱相连。
四．作图题
1、在图中，A、B、C、D是滑动变阻器的四个接线柱，请把滑动变阻器连入电路中，使开关S闭合后，当滑动P向左滑时，灯泡亮度增大。
2、在如图所示电路中，有一根导线尚未连接，请以笔画线代替导线补上，要求：当滑动变阻器滑片P向左移动时，灯泡变暗，并在虚线框内画出对应的电路图。
3、将图中的电路连接完整。要求：开关S闭合后，移动滑动变阻器滑片，灯L1的亮度不变，灯L2的亮度改变。
五．解答题（共1小题）
35．小明练习使用滑动变阻器“改变电路中的电流”和“控制电阻两端的电压”，提供的器材有：电源、电流表、电压表、滑动变阻器R、灯泡L、开关及导线若干。
（1）小明连接的如图电路中存在连线错误，只需改动一根导线，即可使连线正确。请在接错的导线上打“×”，并用笔画线代替导线画出正确的接法；
（2）连接电路时，开关S应处在 状态，滑动变阻器的滑片P应置于 端；
（3）正确连接电路后闭合开关，在移动滑动变阻器滑片时，两电表的示数突然都变为零，则电路故障可能为 ；
A．滑动变阻器R短路 B．滑片P接触不良 C．灯泡L短路 D．灯泡L断路
（4）若想电流表的示数增大，则滑片P应向 移动（“右”或“左”）。
