初中物理人教版九年级全册第十六章 电压 电阻综合与测试课时作业
展开
这是一份初中物理人教版九年级全册第十六章 电压 电阻综合与测试课时作业，共14页。试卷主要包含了选择题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
1．如图所示,已知两只灯泡L1和L2是并联的,则在①、②和③三个电表中（电流表或电压表）判断正确
A．①是电流表，②和③是电压表
B．①和③是电流表，②是电压表
C．①和②是电流表，③是电压表
D．①②和③都是电流表
2．如图所示两电路，的电阻比的大.开关闭合，灯均发光，则（ ）
A．示数等于示数B．示数大于示数
C．示数大于示数D．为示数大于示数
3．在如图所示的电路中，闭合开关，电压表能测量两端电压的是（ ）
A．B．
C．D．
4．在如图所示的电路图中，能用电压表正确测出灯两端电压的是（ ）
A．B．C．D．

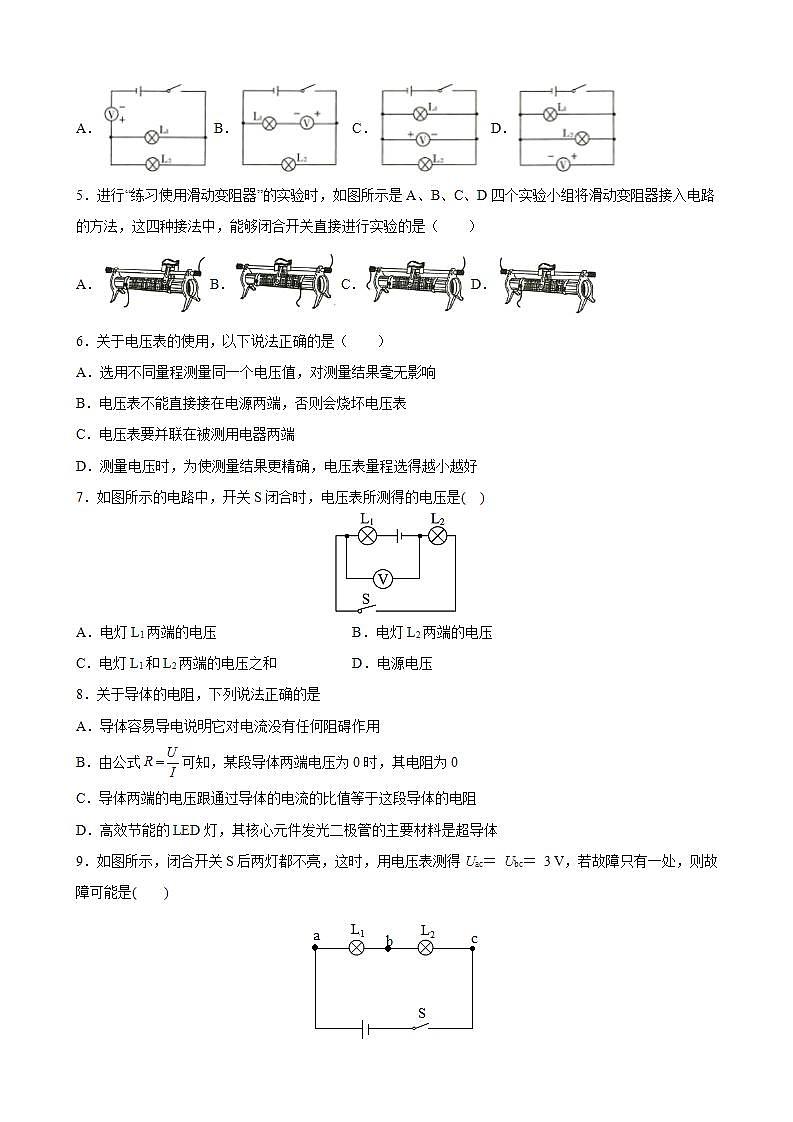

5．进行“练习使用滑动变阻器”的实验时，如图所示是A、B、C、D四个实验小组将滑动变阻器接入电路的方法，这四种接法中，能够闭合开关直接进行实验的是（ ）
A．B．C．D．
6．关于电压表的使用，以下说法正确的是（ ）
A．选用不同量程测量同一个电压值，对测量结果毫无影响
B．电压表不能直接接在电源两端，否则会烧坏电压表
C．电压表要并联在被测用电器两端
D．测量电压时，为使测量结果更精确，电压表量程选得越小越好
7．如图所示的电路中，开关S闭合时，电压表所测得的电压是( )
A．电灯L1两端的电压B．电灯L2两端的电压
C．电灯L1和L2两端的电压之和D．电源电压
8．关于导体的电阻，下列说法正确的是
A．导体容易导电说明它对电流没有任何阻碍作用
B．由公式可知，某段导体两端电压为0时，其电阻为0
C．导体两端的电压跟通过导体的电流的比值等于这段导体的电阻
D．高效节能的LED灯，其核心元件发光二极管的主要材料是超导体
9．如图所示，闭合开关S后两灯都不亮，这时，用电压表测得Uac＝ Ubc＝ 3 V，若故障只有一处，则故障可能是( )
A．ab间短路B．ab间开路
C．bc间短路D．bc间开路

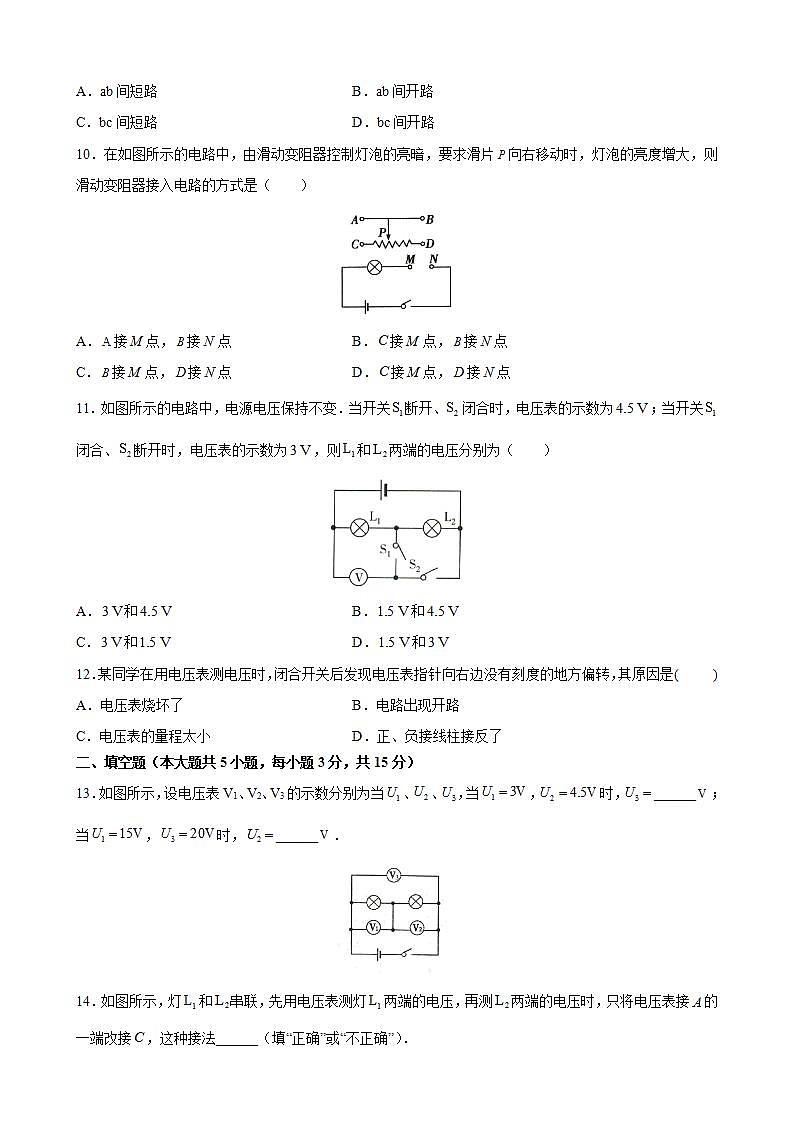

10．在如图所示的电路中，由滑动变阻器控制灯泡的亮暗，要求滑片向右移动时，灯泡的亮度增大，则滑动变阻器接入电路的方式是（ ）
A．接点，接点B．接点，接点
C．接点，接点D．接点，接点
11．如图所示的电路中，电源电压保持不变．当开关断开、闭合时，电压表的示数为；当开关闭合、断开时，电压表的示数为，则和两端的电压分别为（ ）
A．和B．和
C．和D．和
12．某同学在用电压表测电压时，闭合开关后发现电压表指针向右边没有刻度的地方偏转，其原因是( )
A．电压表烧坏了B．电路出现开路
C．电压表的量程太小D．正、负接线柱接反了
二、填空题（本大题共5小题，每小题3分，共15分）
13．如图所示，设电压表V1、V2、V3的示数分别为当、、，当，时，______；当，时，______．
14．如图所示，灯和串联，先用电压表测灯两端的电压，再测两端的电压时，只将电压表接的一端改接，这种接法______（填“正确”或“不正确”）．
15．如图所示，闭合开关后，要使、都发光，甲表是______，乙表是______，（以上两空均填“电压表”或“电流表”）电压表测量的是______（填“”“”或“电源”）两端的电压.
16．小明将铜片、锌片插入土豆，制成土豆电池.为判断土豆电池的正、负极，他连接如图所示电路，闭合开关，发现电压表的指针向左偏转，则铜片是土豆电池的______极.
17．小明为研究串联电路的电压规律，设计了如图所示电路．只闭合开关______，测得电源电压为4.5V；只闭合开关______，测得灯两端的电压为3V，则灯两端的电压为______．
三、作图题(共6分)
18．请在虚线框内画出与如图相对应的电路图。
19．如图已经连接了部分电路，请用笔画线代替导线将电路连接完整（导线不能相交）。要求：
（1）开关同时控制两盏灯；
（2）灯L2的亮度可用滑动变阻器调节，滑动变阻器滑片左移灯L2变亮；
（3）电流表测量干路电流，并画出电路图。
四、实验题(共18分)
20．小希和小聪一起进行“探究串联电路的电压关系”的实验。
(1)为了使探究得出的结论具有普遍意义。L1、L2应该先选择灯泡规格相同，再选择____（选填“相同”或“不相同”）的小灯泡。这样做的目的是______。
(2)小希根据图甲连接好电路，闭合开关，发现L1、L2均不发光，电压表有示数且大小接近电源电压，则电路中出现的故障可能是L1发生了_____（选填“短路”或“断路”）。
(3)小聪帮助小希排除故障后，重新闭合开关，电压表示数如图乙所示，为了使测量结果更准确，接下来他应该______。
(4)测出L1两端的电压后，小希断开开关，准备拆下电压表，改装在B、C之间。小聪认为这样操作太麻烦，只需将与A点相连的导线改接到C点即可。小希认为小聪的办法是错误的，原因是_____ 。
21．在探究影响导体电阻大小的因素时，小明同学做出了如下猜想：导体电阻的大小可能与导体的长度、横截面积、材料有关，为了验证猜想是否正确，他准备了不同的导体，规格、材料如表：
(1)为了验证上述猜想，他设计了如图1所示的实验电路图。在连接电路时发现，还缺少一个必要的元件，这个元件是___________；
(2)本实验是通过__________来比较a、b两点间导体电阻的大小；
(3)要想探究电阻大小与横截面积的关系，应将编号为C与编号为_______的导体分别接入到a、b之间；
(4)分别将A、D两电阻丝接入电路中a、b两点间，灯光亮度不相同，由此得到结论：当长度和横截面积相同时，导体电阻跟____________有关；
(5)将(1)问中所缺的元件接上后，小明发现当接入a、b之间的导体阻值差别较小时，实验现象不是很明显，请你对电路的改进再提出一条建议：____________________________________；
(6)为了能准确的测量导体的阻值大小，他又设计了如图2所示的电路图。连好电路图，闭合开关后发现无论如何移动滑动变阻器的滑片，电流表的示数始终为零，电压表有示数且始终不变，经检查，是由于一根导线连接错误，请你在图3中连接错误的导线上打“×”并补画出正确的连线。
五、计算题(共25分)
22．如图所示，回答下列问题：
（1）V1、V2分别测量的是哪个灯泡的电压？
（2）若V1的读数是2V，V2的读数是6V，则电源电压是多少V？
（3）两表应分别接什么量程的接线柱？
23．如图所示，已知电源电压为12V，电压表V1、V2的规格相同，闭合开关S，电压表V2的示数为7.5 V，通过灯泡L2的电流为0.5 A，回答下列问题：
(1)灯泡L1两端的电压是多少？
(2)通过灯泡L1的电流的是多少？
(3)若灯泡L1灯丝烧断，则电压表V1和电压表V2的示数分别为多少？
24．如图所示，电源电压保持不变．当S2、S3闭合，S1断开时，电压表示数为6V；
（1）当S1、S3断开，S2闭合时，电压表示数为4V，则R1两端的电压为多少伏?
（2）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过R2的电流为多少安?
参考答案
1．B
【解析】要使灯泡L1和L2并联联，则电流从电源正极依次经过开关、然后分流，一条支路经灯泡L2、①、；另一条经③、灯泡L1以后汇合回到电源负极，根据电压表和电流表的使用可知①和③是电流表，②是电压表．故B符合题意．
2．A
【解析】AB．可知，两个灯泡并联，根据并联电路的知识可知，图中电路总电压与各支路电压相等，A符合题意，B不符合题意；
CD．图可知，两个灯泡串联，在串联电路中电流处处相等，所以三个电流表的示数是相等的，CD不符合题意．
3．D
【解析】A．灯串联，压表与L2并联，电压表测量L2两端的电压，故A不符合题意；
B．灯串联，压表与L2并联，电压表测量L2两端的电压，故B不符合题意；
C．灯串联，压表的左接线柱与灯L2左端相连,右接线柱与灯L2的右端连接,电压表与L2并联，电压表测量L2两端的电压，故C不符合题意；
D．电灯并联，压表并联在L1的两端，压表可测L1的电压，故D符合题意．
4．D
【解析】A．图中，电压表串联在电路中，电路相当于开路，故A不符合题意；
B．图中，电压表串联在灯泡L1之路中，电路相当于开路，故B不符合题意；
C．图中，电压表并联在灯泡L1两端，测灯泡L1两端的电压，电压表的正负接线柱接错，故C不符合题意；
D．图中，电压表并联在灯泡L1两端，测灯泡L1两端的电压，故D符合题意．
5．A
【解析】A．在开关闭合前应使回路中电流最小，滑动变阻器串联部分阻值最大，A符合题意；
B．欲使滑动变阻器串联部分阻值最大，滑动触头应滑到最左端，故B不符合题意；
C．滑动变阻器接线错误，这样接线不能改变回路中的电流大小，故C不符合题意；
D．欲使滑动变阻器串联部分阻值最大，滑动触头应滑到最右端，故D不符合题意．
6．C
【解析】A．选用不同量程测量同一个电压值，精度值小的那个误差更小些，故A错误；
B．电压表量程大于电源的电压时，则可以直接接在电源两端，不会烧坏电压表，故B错误；
C．电压表要并联在被测用电器两端，根据并联电路电压相等，这样电压表的示数才等于被测用电器两端电压，故C正确；
D．测量电压时，为使测量结果更精确，电压表量程要选得小些，但是不能小于待测电压值，故D错误．
7．B
【解析】电压表的使用规则之一是：并联在电路中,即与被测电路并联,此题中,电压表与灯泡L2并联，故电压表是测L2两端的电压．故选B．
8．C
【解析】A．导体容易导电，说明它对电流的阻碍作用小，故A错误；
B．电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关，故B错误；
C．由可知，导体的电阻等于导体两端电压与通过电流的比值，故C正确；
D．LED灯的核心元件是发光二极管，发光二极管的主要材料是半导体，故D错误.
9．D
【解析】故障只有一处，闭合开关S后两灯都不亮，说明发生断路，而：
Uac=Ubc
说明bc间开路．故选D．
10．C
【解析】A. 接点，接点相当于往电路中接入一段导线（金属杆），无论滑片怎样移动，电灯亮度不会发生变化，而且很亮甚至灯被烧坏，故A项错误；
B. 接点，接点滑片向右滑动时，接入电路的电阻变大，根据欧姆定律 可知，电路中电流变小，电灯会变暗，故B项错误；
C. 接点，接点滑片向右滑动时，接入电路的电阻变小，根据欧姆定律可知，电路中电流变大，电灯会变亮，故C项正确；
D. 接点，接点相当于往电路中接入一个定值电阻，无论滑片怎样移动，电灯都不会发光或很暗，且亮度不变，故D项错误．
11．C
【解析】由电路图可知，当开关S1断开、S2闭合时，两灯泡串联，电压表测电源的电压，则电源的电压U=4.5V；当开关S1闭合、S2断开时，两灯泡串联，电压表测L1两端的电压，则L1两端的电压U1=3V，因串联电路中总电压等于各分电压之和，所以，L2两端的电压：
U2=U-U1=4.5V-3V=1.5V
故ABD项不符合题意，C项符合题意．
12．C
【解析】
【解析】用电压表测电压时，闭合开关后发现电压表指针向右边没有刻度的地方偏转，说明此时测量的电压超过了电压表的量程，电压表选用的量程太小了，故选C。
13．7.5 5
【解析】[1] 由电路图知：两灯泡串联，电压表V1、V2分别测一个灯泡两端的电压，电压表V3测电路总电压，即电源电压；由串联电路的电压特点知，U3=U1+U2=3V+4.5V=7.5V；
[2] U2′=U3′-U1′=20V-15V=5V．
14．不正确
【解析】只将电压表接A的一端改接C，这种接法不正确；理由是应当使电流从电压表“+”接线柱流入，从“-”接线柱流出，如果这样接，电压表的正负接线柱就接反了．
15．电压表 电流表
【解析】[1][2]电压表要并联在电路中，而电流表要串联在电路中，由于乙表与灯泡串联，说明乙表是电流表；甲表与灯泡L1并联，则甲表为电压表；
[3]电压表测得L1两端的电压．
16．正（+）
【解析】如图所示，当指针向左偏转时，说明电压表的正负极是反接的，故可判断铜片是土豆电池的正极．
17．
【解析】[1][2]电压表并联在谁的两端，就是测量谁的电压，当只闭合S2时，电压表是测电源电压；当只闭合S1时，电压表是测L1的电压；
[3] 根据串联电路电压的规律，则灯L2两端的电压：
．
18．
【解析】由实物图知，两灯并联，开关S在干路上，电流表在L1支路上，电压表并联在L2两端，由此画出电路图如图所示：
19．
【解析】根据实验要求，开关同时控制两盏灯表示开关要串联在干路中；灯L2的亮度可随意调节，表示两灯并联，而且滑动变阻器与L2串联；滑动变阻器按一上一下的连接方式接入电路，由于滑片左移灯泡变亮，说明滑片左移，接入电路的电阻减小，因此需将左下接线柱接入电路；电流表测量干路电流，所以要串联在干路中。
综合以上信息，连接实物图与电路图如图所示：
20．不相同 使结论具有普遍性 断路 更换小量程 电压表正负接线组接反
【解析】(1)为了使探究得出的结论具有普遍意义，避免结果的偶然性，使结论具有普遍性，L1、L2应该先选择灯泡规格相同，再选择不相同的小灯泡。
(2)小希根据图甲连接好电路，闭合开关，发现L1、L2均不发光，电压表有示数且大小接近电源电压，则电路中出现的故障可能是L1发生了断路，造成电压表串联在电路中。
(3)小聪帮助小希排除故障后，重新闭合开关，电压表示数如图乙所示，电压表接入大量程，读数为2V，不超过小量程的上限3V，为了使测量结果更准确，接下来他应该更换小量程。
(4)小聪的办法是错误的，原因是按此操作下，电压表正负接线组接反。
21．开关 灯泡亮度 A 材料 在电路中串联接入一块电流表，观察电流表的示数来比较电阻的大小
【解析】(1)电路的组成包括：电源、开关、用电器和导线；由图可知，缺少电路的基本组成元件为开关。
(2)因为通过灯泡的电流越大，灯泡越亮，因此a、b间的电阻越大，电路中的电流越小，灯泡越暗，反之，灯泡越亮，故可根据灯泡的亮度反映a、b间电阻的大小。
(3)为了探究电阻大小与横截面积的关系，应控制导体材料与长度相同而横截面积不同，由表中数据可知，应选编号为A、C的两根电阻丝进行实验。
(4)由表中数据可知，A、D两电阻丝的长度、横截面积相同而材料不同，将A和D两电阻丝接入图1电路中a、b两点间，灯光亮度不相同，由此可知：当长度和横截面积相同时，导体电阻跟材料有关。
(5)导体阻值差别较小时，灯泡的亮度变化不明显，可以在电路中串联一只电流表，通过电流表示数的变化，来比较电阻的大小。
(6)由实物图知，电压表与电阻串联在电路中，由于电压表阻值太大，所以通过电阻电流非常小；测量电阻的电路图中，电流从电源正极出发依次串联开关、电流表、滑动变阻器、电阻回到电源负极，电压表并联在电阻两端，所以电阻和电流表之间导线连接错误，应修改如下图所示：
22．（1）V1测量L2的电压 V2测量L1的电压 （2）8V （3）V1量程0～3V V2量程0～15V
【解析】（1）电压表与哪个用电器并联则测量哪个用电器的电压，图中V1并联在L2的两端，故V1测L2的电压，V2并联在L1的两端，故V2测L1的电压；
（2）根据串联电路总电压等于各用电器的电压之和，所以电源电压为：
（3）常用电压表有：0-3V和0-15V两个量程，根据V1测L2的电压，电压为2V，选0～3V的量程；V2测L1的电压，电压为6V，选0～15V的量程。
答案：（1）V1测量L2的电压 V2测量L1的电压 （2）8V （3）V1量程0～3V V2量程0～15V
23．(1)4.5V；(2)0.5A；(3) 12V，0
【解析】(1)据图可知，电路中L1、L2是串联的，电压表V1测量的是L1两端电压，V2测量的是L2两端电压，则L2两端的电压
U2＝7.5V
根据串联电路的电压特点可知，L1两端电压
U1=U−U2=12V−7.5V=4.5V
(2)L1、L2是串联的，已知通过灯泡L2电流为0.5A，根据串联电路中电流处处相等可知，通过灯泡L1的电流是0.5A。
(3)若灯泡L1灯丝烧断，此时V2与L2并联后再与V1串联，V2与L2并联，由并联电路电阻的规律可知，并联部分的总电阻比L2的电阻还小，而V1的电阻比并联部分的总电阻大得多，则并联部分分得的电压几乎为0，电压表V1分得的电压接近于电源电压，即电压表V1的示数为12V，电压表V2的示数为0。
答：(1)灯泡L1的电压为4.5V；
(2)通过灯泡L1的电流是0.5A；
(3)若灯泡L1灯丝烧断，则电压表V1的示数为12V，电压表V2的示数为0。
24．2V 0.3A
【解析】当S2、S3闭合，S1断开时，电阻R1短路，电路中只有R2，电压表示数为6V，即电源电压为6V；
（1）当S1、S3断开，S2闭合时，两电阻串联，电压表测R2的电压，此时电压表示数为4V，
根据串联电路电压的规律，则R1两端的电压为：
；
（2）当S1、S3闭合，S2断开时，两电阻并联，电流表A测干路电流，电流表A1测通过R1的电流；
根据并联电路电流的规律可得，通过R2的电流：
．
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
1．如图所示,已知两只灯泡L1和L2是并联的,则在①、②和③三个电表中（电流表或电压表）判断正确
A．①是电流表，②和③是电压表
B．①和③是电流表，②是电压表
C．①和②是电流表，③是电压表
D．①②和③都是电流表
2．如图所示两电路，的电阻比的大.开关闭合，灯均发光，则（ ）
A．示数等于示数B．示数大于示数
C．示数大于示数D．为示数大于示数
3．在如图所示的电路中，闭合开关，电压表能测量两端电压的是（ ）
A．B．
C．D．
4．在如图所示的电路图中，能用电压表正确测出灯两端电压的是（ ）
A．B．C．D．
5．进行“练习使用滑动变阻器”的实验时，如图所示是A、B、C、D四个实验小组将滑动变阻器接入电路的方法，这四种接法中，能够闭合开关直接进行实验的是（ ）
A．B．C．D．
6．关于电压表的使用，以下说法正确的是（ ）
A．选用不同量程测量同一个电压值，对测量结果毫无影响
B．电压表不能直接接在电源两端，否则会烧坏电压表
C．电压表要并联在被测用电器两端
D．测量电压时，为使测量结果更精确，电压表量程选得越小越好
7．如图所示的电路中，开关S闭合时，电压表所测得的电压是( )
A．电灯L1两端的电压B．电灯L2两端的电压
C．电灯L1和L2两端的电压之和D．电源电压
8．关于导体的电阻，下列说法正确的是
A．导体容易导电说明它对电流没有任何阻碍作用
B．由公式可知，某段导体两端电压为0时，其电阻为0
C．导体两端的电压跟通过导体的电流的比值等于这段导体的电阻
D．高效节能的LED灯，其核心元件发光二极管的主要材料是超导体
9．如图所示，闭合开关S后两灯都不亮，这时，用电压表测得Uac＝ Ubc＝ 3 V，若故障只有一处，则故障可能是( )
A．ab间短路B．ab间开路
C．bc间短路D．bc间开路
10．在如图所示的电路中，由滑动变阻器控制灯泡的亮暗，要求滑片向右移动时，灯泡的亮度增大，则滑动变阻器接入电路的方式是（ ）
A．接点，接点B．接点，接点
C．接点，接点D．接点，接点
11．如图所示的电路中，电源电压保持不变．当开关断开、闭合时，电压表的示数为；当开关闭合、断开时，电压表的示数为，则和两端的电压分别为（ ）
A．和B．和
C．和D．和
12．某同学在用电压表测电压时，闭合开关后发现电压表指针向右边没有刻度的地方偏转，其原因是( )
A．电压表烧坏了B．电路出现开路
C．电压表的量程太小D．正、负接线柱接反了
二、填空题（本大题共5小题，每小题3分，共15分）
13．如图所示，设电压表V1、V2、V3的示数分别为当、、，当，时，______；当，时，______．
14．如图所示，灯和串联，先用电压表测灯两端的电压，再测两端的电压时，只将电压表接的一端改接，这种接法______（填“正确”或“不正确”）．
15．如图所示，闭合开关后，要使、都发光，甲表是______，乙表是______，（以上两空均填“电压表”或“电流表”）电压表测量的是______（填“”“”或“电源”）两端的电压.
16．小明将铜片、锌片插入土豆，制成土豆电池.为判断土豆电池的正、负极，他连接如图所示电路，闭合开关，发现电压表的指针向左偏转，则铜片是土豆电池的______极.
17．小明为研究串联电路的电压规律，设计了如图所示电路．只闭合开关______，测得电源电压为4.5V；只闭合开关______，测得灯两端的电压为3V，则灯两端的电压为______．
三、作图题(共6分)
18．请在虚线框内画出与如图相对应的电路图。
19．如图已经连接了部分电路，请用笔画线代替导线将电路连接完整（导线不能相交）。要求：
（1）开关同时控制两盏灯；
（2）灯L2的亮度可用滑动变阻器调节，滑动变阻器滑片左移灯L2变亮；
（3）电流表测量干路电流，并画出电路图。
四、实验题(共18分)
20．小希和小聪一起进行“探究串联电路的电压关系”的实验。
(1)为了使探究得出的结论具有普遍意义。L1、L2应该先选择灯泡规格相同，再选择____（选填“相同”或“不相同”）的小灯泡。这样做的目的是______。
(2)小希根据图甲连接好电路，闭合开关，发现L1、L2均不发光，电压表有示数且大小接近电源电压，则电路中出现的故障可能是L1发生了_____（选填“短路”或“断路”）。
(3)小聪帮助小希排除故障后，重新闭合开关，电压表示数如图乙所示，为了使测量结果更准确，接下来他应该______。
(4)测出L1两端的电压后，小希断开开关，准备拆下电压表，改装在B、C之间。小聪认为这样操作太麻烦，只需将与A点相连的导线改接到C点即可。小希认为小聪的办法是错误的，原因是_____ 。
21．在探究影响导体电阻大小的因素时，小明同学做出了如下猜想：导体电阻的大小可能与导体的长度、横截面积、材料有关，为了验证猜想是否正确，他准备了不同的导体，规格、材料如表：
(1)为了验证上述猜想，他设计了如图1所示的实验电路图。在连接电路时发现，还缺少一个必要的元件，这个元件是___________；
(2)本实验是通过__________来比较a、b两点间导体电阻的大小；
(3)要想探究电阻大小与横截面积的关系，应将编号为C与编号为_______的导体分别接入到a、b之间；
(4)分别将A、D两电阻丝接入电路中a、b两点间，灯光亮度不相同，由此得到结论：当长度和横截面积相同时，导体电阻跟____________有关；
(5)将(1)问中所缺的元件接上后，小明发现当接入a、b之间的导体阻值差别较小时，实验现象不是很明显，请你对电路的改进再提出一条建议：____________________________________；
(6)为了能准确的测量导体的阻值大小，他又设计了如图2所示的电路图。连好电路图，闭合开关后发现无论如何移动滑动变阻器的滑片，电流表的示数始终为零，电压表有示数且始终不变，经检查，是由于一根导线连接错误，请你在图3中连接错误的导线上打“×”并补画出正确的连线。
五、计算题(共25分)
22．如图所示，回答下列问题：
（1）V1、V2分别测量的是哪个灯泡的电压？
（2）若V1的读数是2V，V2的读数是6V，则电源电压是多少V？
（3）两表应分别接什么量程的接线柱？
23．如图所示，已知电源电压为12V，电压表V1、V2的规格相同，闭合开关S，电压表V2的示数为7.5 V，通过灯泡L2的电流为0.5 A，回答下列问题：
(1)灯泡L1两端的电压是多少？
(2)通过灯泡L1的电流的是多少？
(3)若灯泡L1灯丝烧断，则电压表V1和电压表V2的示数分别为多少？
24．如图所示，电源电压保持不变．当S2、S3闭合，S1断开时，电压表示数为6V；
（1）当S1、S3断开，S2闭合时，电压表示数为4V，则R1两端的电压为多少伏?
（2）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过R2的电流为多少安?
参考答案
1．B
【解析】要使灯泡L1和L2并联联，则电流从电源正极依次经过开关、然后分流，一条支路经灯泡L2、①、；另一条经③、灯泡L1以后汇合回到电源负极，根据电压表和电流表的使用可知①和③是电流表，②是电压表．故B符合题意．
2．A
【解析】AB．可知，两个灯泡并联，根据并联电路的知识可知，图中电路总电压与各支路电压相等，A符合题意，B不符合题意；
CD．图可知，两个灯泡串联，在串联电路中电流处处相等，所以三个电流表的示数是相等的，CD不符合题意．
3．D
【解析】A．灯串联，压表与L2并联，电压表测量L2两端的电压，故A不符合题意；
B．灯串联，压表与L2并联，电压表测量L2两端的电压，故B不符合题意；
C．灯串联，压表的左接线柱与灯L2左端相连,右接线柱与灯L2的右端连接,电压表与L2并联，电压表测量L2两端的电压，故C不符合题意；
D．电灯并联，压表并联在L1的两端，压表可测L1的电压，故D符合题意．
4．D
【解析】A．图中，电压表串联在电路中，电路相当于开路，故A不符合题意；
B．图中，电压表串联在灯泡L1之路中，电路相当于开路，故B不符合题意；
C．图中，电压表并联在灯泡L1两端，测灯泡L1两端的电压，电压表的正负接线柱接错，故C不符合题意；
D．图中，电压表并联在灯泡L1两端，测灯泡L1两端的电压，故D符合题意．
5．A
【解析】A．在开关闭合前应使回路中电流最小，滑动变阻器串联部分阻值最大，A符合题意；
B．欲使滑动变阻器串联部分阻值最大，滑动触头应滑到最左端，故B不符合题意；
C．滑动变阻器接线错误，这样接线不能改变回路中的电流大小，故C不符合题意；
D．欲使滑动变阻器串联部分阻值最大，滑动触头应滑到最右端，故D不符合题意．
6．C
【解析】A．选用不同量程测量同一个电压值，精度值小的那个误差更小些，故A错误；
B．电压表量程大于电源的电压时，则可以直接接在电源两端，不会烧坏电压表，故B错误；
C．电压表要并联在被测用电器两端，根据并联电路电压相等，这样电压表的示数才等于被测用电器两端电压，故C正确；
D．测量电压时，为使测量结果更精确，电压表量程要选得小些，但是不能小于待测电压值，故D错误．
7．B
【解析】电压表的使用规则之一是：并联在电路中,即与被测电路并联,此题中,电压表与灯泡L2并联，故电压表是测L2两端的电压．故选B．
8．C
【解析】A．导体容易导电，说明它对电流的阻碍作用小，故A错误；
B．电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关，故B错误；
C．由可知，导体的电阻等于导体两端电压与通过电流的比值，故C正确；
D．LED灯的核心元件是发光二极管，发光二极管的主要材料是半导体，故D错误.
9．D
【解析】故障只有一处，闭合开关S后两灯都不亮，说明发生断路，而：
Uac=Ubc
说明bc间开路．故选D．
10．C
【解析】A. 接点，接点相当于往电路中接入一段导线（金属杆），无论滑片怎样移动，电灯亮度不会发生变化，而且很亮甚至灯被烧坏，故A项错误；
B. 接点，接点滑片向右滑动时，接入电路的电阻变大，根据欧姆定律 可知，电路中电流变小，电灯会变暗，故B项错误；
C. 接点，接点滑片向右滑动时，接入电路的电阻变小，根据欧姆定律可知，电路中电流变大，电灯会变亮，故C项正确；
D. 接点，接点相当于往电路中接入一个定值电阻，无论滑片怎样移动，电灯都不会发光或很暗，且亮度不变，故D项错误．
11．C
【解析】由电路图可知，当开关S1断开、S2闭合时，两灯泡串联，电压表测电源的电压，则电源的电压U=4.5V；当开关S1闭合、S2断开时，两灯泡串联，电压表测L1两端的电压，则L1两端的电压U1=3V，因串联电路中总电压等于各分电压之和，所以，L2两端的电压：
U2=U-U1=4.5V-3V=1.5V
故ABD项不符合题意，C项符合题意．
12．C
【解析】
【解析】用电压表测电压时，闭合开关后发现电压表指针向右边没有刻度的地方偏转，说明此时测量的电压超过了电压表的量程，电压表选用的量程太小了，故选C。
13．7.5 5
【解析】[1] 由电路图知：两灯泡串联，电压表V1、V2分别测一个灯泡两端的电压，电压表V3测电路总电压，即电源电压；由串联电路的电压特点知，U3=U1+U2=3V+4.5V=7.5V；
[2] U2′=U3′-U1′=20V-15V=5V．
14．不正确
【解析】只将电压表接A的一端改接C，这种接法不正确；理由是应当使电流从电压表“+”接线柱流入，从“-”接线柱流出，如果这样接，电压表的正负接线柱就接反了．
15．电压表 电流表
【解析】[1][2]电压表要并联在电路中，而电流表要串联在电路中，由于乙表与灯泡串联，说明乙表是电流表；甲表与灯泡L1并联，则甲表为电压表；
[3]电压表测得L1两端的电压．
16．正（+）
【解析】如图所示，当指针向左偏转时，说明电压表的正负极是反接的，故可判断铜片是土豆电池的正极．
17．
【解析】[1][2]电压表并联在谁的两端，就是测量谁的电压，当只闭合S2时，电压表是测电源电压；当只闭合S1时，电压表是测L1的电压；
[3] 根据串联电路电压的规律，则灯L2两端的电压：
．
18．
【解析】由实物图知，两灯并联，开关S在干路上，电流表在L1支路上，电压表并联在L2两端，由此画出电路图如图所示：
19．
【解析】根据实验要求，开关同时控制两盏灯表示开关要串联在干路中；灯L2的亮度可随意调节，表示两灯并联，而且滑动变阻器与L2串联；滑动变阻器按一上一下的连接方式接入电路，由于滑片左移灯泡变亮，说明滑片左移，接入电路的电阻减小，因此需将左下接线柱接入电路；电流表测量干路电流，所以要串联在干路中。
综合以上信息，连接实物图与电路图如图所示：
20．不相同 使结论具有普遍性 断路 更换小量程 电压表正负接线组接反
【解析】(1)为了使探究得出的结论具有普遍意义，避免结果的偶然性，使结论具有普遍性，L1、L2应该先选择灯泡规格相同，再选择不相同的小灯泡。
(2)小希根据图甲连接好电路，闭合开关，发现L1、L2均不发光，电压表有示数且大小接近电源电压，则电路中出现的故障可能是L1发生了断路，造成电压表串联在电路中。
(3)小聪帮助小希排除故障后，重新闭合开关，电压表示数如图乙所示，电压表接入大量程，读数为2V，不超过小量程的上限3V，为了使测量结果更准确，接下来他应该更换小量程。
(4)小聪的办法是错误的，原因是按此操作下，电压表正负接线组接反。
21．开关 灯泡亮度 A 材料 在电路中串联接入一块电流表，观察电流表的示数来比较电阻的大小
【解析】(1)电路的组成包括：电源、开关、用电器和导线；由图可知，缺少电路的基本组成元件为开关。
(2)因为通过灯泡的电流越大，灯泡越亮，因此a、b间的电阻越大，电路中的电流越小，灯泡越暗，反之，灯泡越亮，故可根据灯泡的亮度反映a、b间电阻的大小。
(3)为了探究电阻大小与横截面积的关系，应控制导体材料与长度相同而横截面积不同，由表中数据可知，应选编号为A、C的两根电阻丝进行实验。
(4)由表中数据可知，A、D两电阻丝的长度、横截面积相同而材料不同，将A和D两电阻丝接入图1电路中a、b两点间，灯光亮度不相同，由此可知：当长度和横截面积相同时，导体电阻跟材料有关。
(5)导体阻值差别较小时，灯泡的亮度变化不明显，可以在电路中串联一只电流表，通过电流表示数的变化，来比较电阻的大小。
(6)由实物图知，电压表与电阻串联在电路中，由于电压表阻值太大，所以通过电阻电流非常小；测量电阻的电路图中，电流从电源正极出发依次串联开关、电流表、滑动变阻器、电阻回到电源负极，电压表并联在电阻两端，所以电阻和电流表之间导线连接错误，应修改如下图所示：
22．（1）V1测量L2的电压 V2测量L1的电压 （2）8V （3）V1量程0～3V V2量程0～15V
【解析】（1）电压表与哪个用电器并联则测量哪个用电器的电压，图中V1并联在L2的两端，故V1测L2的电压，V2并联在L1的两端，故V2测L1的电压；
（2）根据串联电路总电压等于各用电器的电压之和，所以电源电压为：
（3）常用电压表有：0-3V和0-15V两个量程，根据V1测L2的电压，电压为2V，选0～3V的量程；V2测L1的电压，电压为6V，选0～15V的量程。
答案：（1）V1测量L2的电压 V2测量L1的电压 （2）8V （3）V1量程0～3V V2量程0～15V
23．(1)4.5V；(2)0.5A；(3) 12V，0
【解析】(1)据图可知，电路中L1、L2是串联的，电压表V1测量的是L1两端电压，V2测量的是L2两端电压，则L2两端的电压
U2＝7.5V
根据串联电路的电压特点可知，L1两端电压
U1=U−U2=12V−7.5V=4.5V
(2)L1、L2是串联的，已知通过灯泡L2电流为0.5A，根据串联电路中电流处处相等可知，通过灯泡L1的电流是0.5A。
(3)若灯泡L1灯丝烧断，此时V2与L2并联后再与V1串联，V2与L2并联，由并联电路电阻的规律可知，并联部分的总电阻比L2的电阻还小，而V1的电阻比并联部分的总电阻大得多，则并联部分分得的电压几乎为0，电压表V1分得的电压接近于电源电压，即电压表V1的示数为12V，电压表V2的示数为0。
答：(1)灯泡L1的电压为4.5V；
(2)通过灯泡L1的电流是0.5A；
(3)若灯泡L1灯丝烧断，则电压表V1的示数为12V，电压表V2的示数为0。
24．2V 0.3A
【解析】当S2、S3闭合，S1断开时，电阻R1短路，电路中只有R2，电压表示数为6V，即电源电压为6V；
（1）当S1、S3断开，S2闭合时，两电阻串联，电压表测R2的电压，此时电压表示数为4V，
根据串联电路电压的规律，则R1两端的电压为：
；
（2）当S1、S3闭合，S2断开时，两电阻并联，电流表A测干路电流，电流表A1测通过R1的电流；
根据并联电路电流的规律可得，通过R2的电流：
．
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
相关试卷
人教版第十六章 电压 电阻综合与测试同步测试题： 这是一份人教版第十六章 电压 电阻综合与测试同步测试题，共8页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
初中人教版第十六章 电压 电阻综合与测试巩固练习： 这是一份初中人教版第十六章 电压 电阻综合与测试巩固练习，共17页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
初中物理第十六章 电压 电阻综合与测试测试题： 这是一份初中物理第十六章 电压 电阻综合与测试测试题，共8页。试卷主要包含了下列说法正确的是，如图所示的电路，当开关S闭合后等内容，欢迎下载使用。
