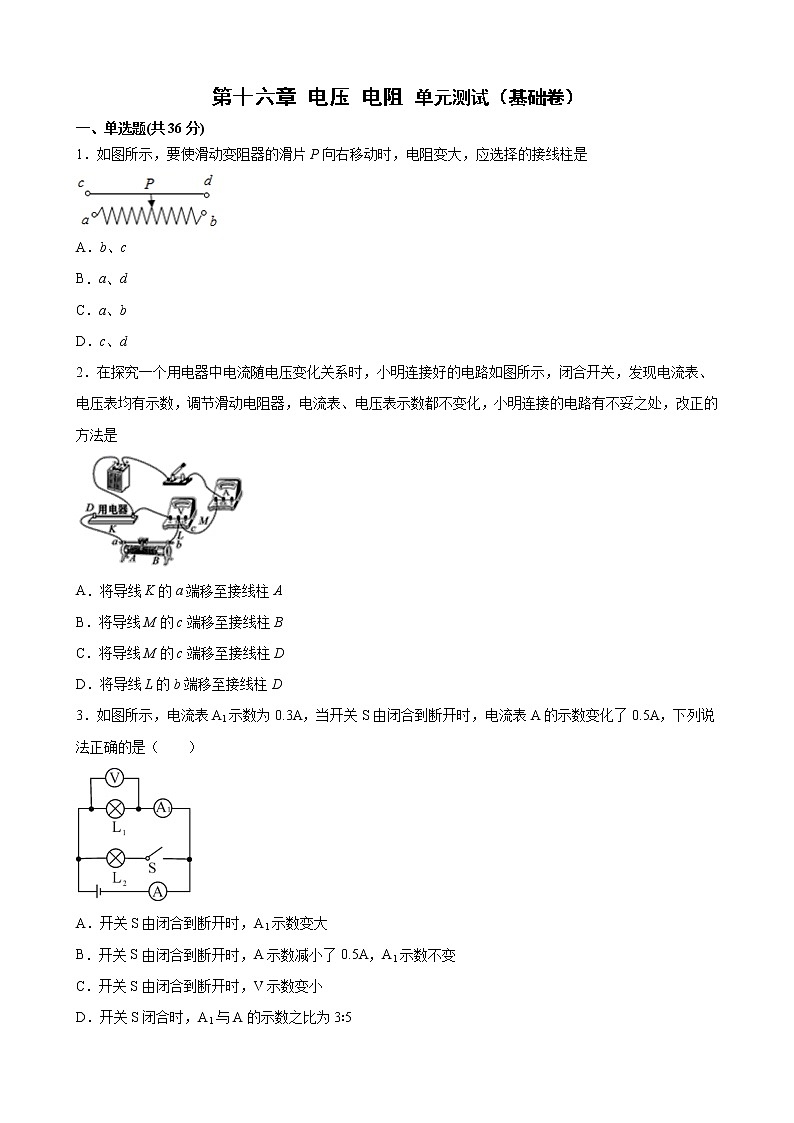

第十六章 电压 电阻 单元测试（基础卷）

一、单选题(共36分)

1．如图所示，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是

A．b、c

B．a、d

C．a、b

D．c、d

2．在探究一个用电器中电流随电压变化关系时，小明连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动电阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是

A．将导线K的a端移至接线柱A

B．将导线M的c端移至接线柱B

C．将导线M的c端移至接线柱D

D．将导线L的b端移至接线柱D

3．如图所示，电流表A1示数为0.3A，当开关S由闭合到断开时，电流表A的示数变化了0.5A，下列说法正确的是（　　）

A．开关S由闭合到断开时，A1示数变大

B．开关S由闭合到断开时，A示数减小了0.5A，A1示数不变

C．开关S由闭合到断开时，V示数变小

D．开关S闭合时，A1与A的示数之比为3∶5

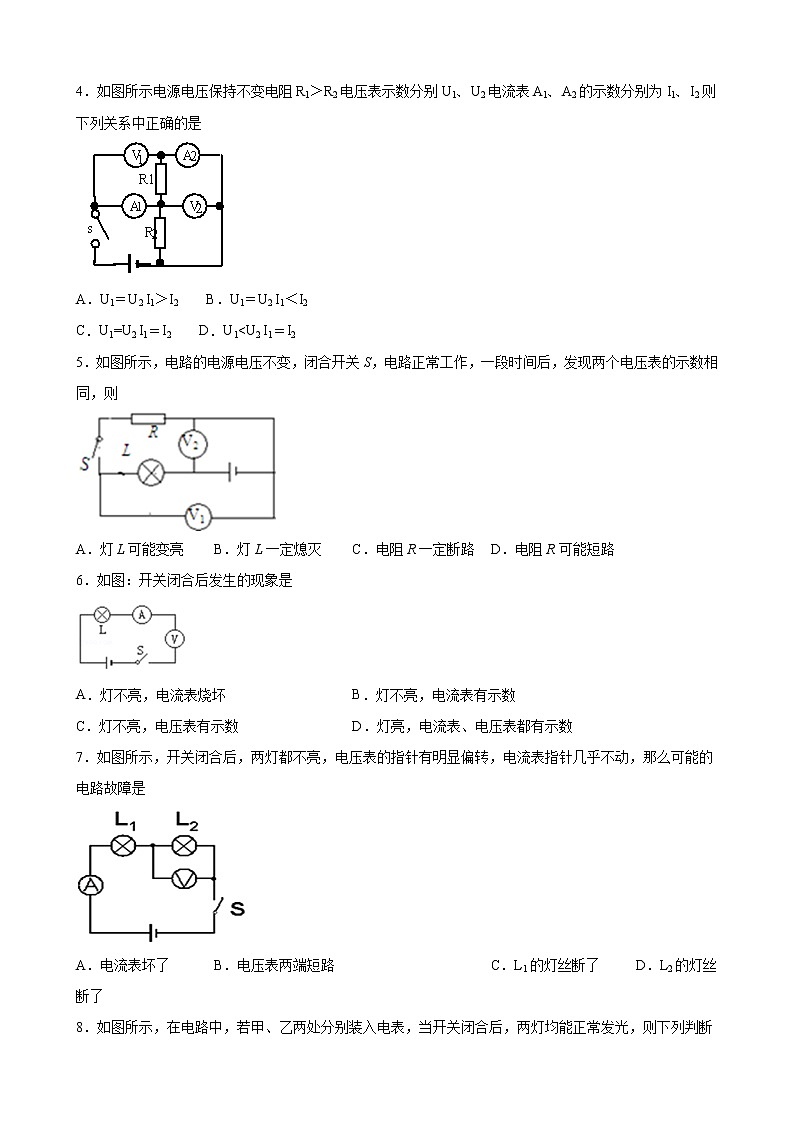

4．如图所示电源电压保持不变电阻R1＞R2电压表示数分别U1、U2电流表A1、A2的示数分别为I1、I2则下列关系中正确的是

A．U1＝U2 I1＞I2    B．U1＝U2 I1＜I2

C．U1=U2 I1＝I2    D．U1<U2 I1＝I2

5．如图所示，电路的电源电压不变，闭合开关S，电路正常工作，一段时间后，发现两个电压表的示数相同，则

A．灯L可能变亮 B．灯L一定熄灭 C．电阻R一定断路 D．电阻R可能短路

6．如图：开关闭合后发生的现象是

A．灯不亮，电流表烧坏 B．灯不亮，电流表有示数

C．灯不亮，电压表有示数 D．灯亮，电流表、电压表都有示数

7．如图所示，开关闭合后，两灯都不亮，电压表的指针有明显偏转，电流表指针几乎不动，那么可能的电路故障是

A．电流表坏了       B．电压表两端短路             C．L1的灯丝断了        D．L2的灯丝断了

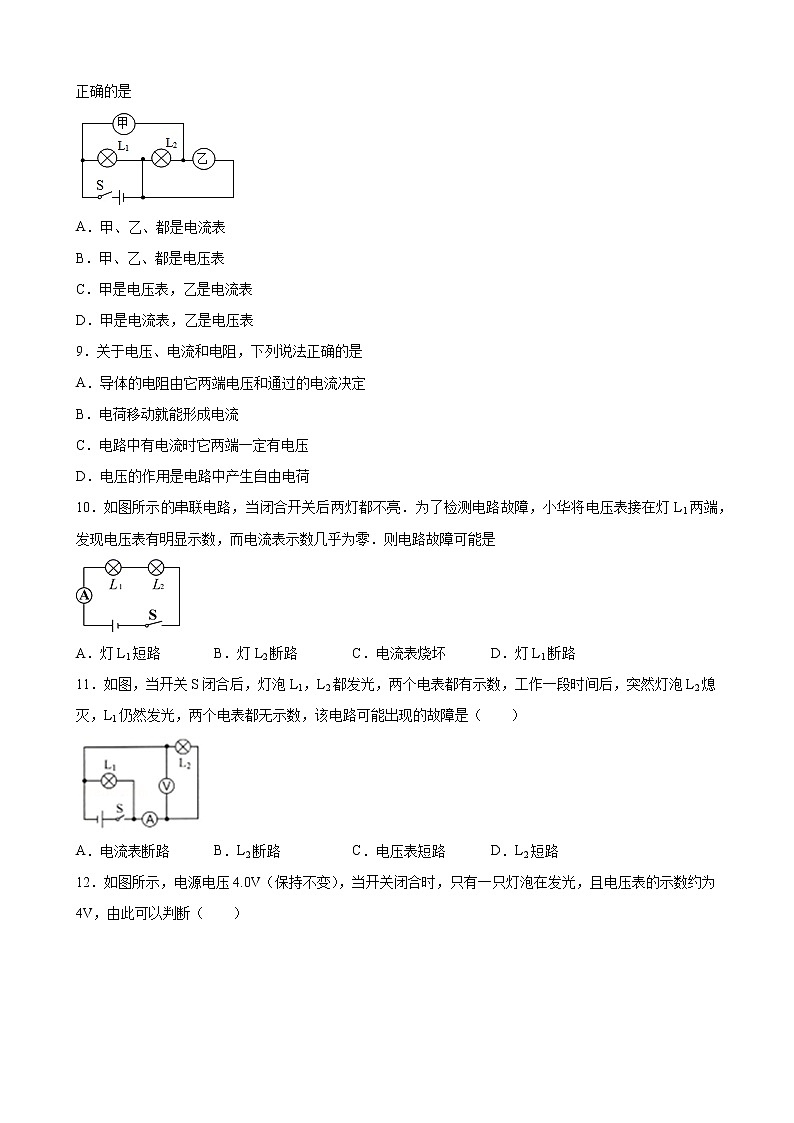

8．如图所示，在电路中，若甲、乙两处分别装入电表，当开关闭合后，两灯均能正常发光，则下列判断正确的是

A．甲、乙、都是电流表

B．甲、乙、都是电压表

C．甲是电压表，乙是电流表

D．甲是电流表，乙是电压表

9．关于电压、电流和电阻，下列说法正确的是

A．导体的电阻由它两端电压和通过的电流决定

B．电荷移动就能形成电流

C．电路中有电流时它两端一定有电压

D．电压的作用是电路中产生自由电荷

10．如图所示的串联电路，当闭合开关后两灯都不亮．为了检测电路故障，小华将电压表接在灯L1两端，发现电压表有明显示数，而电流表示数几乎为零．则电路故障可能是

A．灯L1短路 B．灯L2断路 C．电流表烧坏 D．灯L1断路

11．如图，当开关S闭合后，灯泡L1，L2都发光，两个电表都有示数，工作一段时间后，突然灯泡L2熄灭，L1仍然发光，两个电表都无示数，该电路可能出现的故障是（　　）

A．电流表断路 B．L2断路 C．电压表短路 D．L2短路

12．如图所示，电源电压4.0V（保持不变），当开关闭合时，只有一只灯泡在发光，且电压表的示数约为4V，由此可以判断（　　）

A．灯L1断路 B．灯L1被短路

C．灯L2被短路 D．灯L2断路

二、填空题(共15分)

13．如图所示，当开关闭合后，用酒精灯对导线加热，电流表的读数会_______，这是因为酒精灯对导线加热时，导线的电阻________（选填“变大”“变小”或“不变”）。

14．如图所示，电源电压不变，先闭合开关S，待电路稳定后再闭合开关S1，电流表A的示数_____，电压表V的示数_____．电流表A1示数_____．（均选填“变大”、“变小”或“不变”）

15．下表列出了一些材料制成的长1 m、横截面积为1 mm2的导线在20 ℃时的电阻值。

根据表中数据回答：假如让你架设一条输电线路，在铝线和铁线之间，你应选用________；假如要选用一根金属丝来做滑动变阻器，你将选____________。小王家建了新房子，准备购买安装电灯用的电线，到了商店发现有同样粗细的铜导线和铝导线。你认为，从导电能力方面应选______导线；从价钱方面应选______导线。

16．甲、乙、丙三根锰铜线，甲、乙粗细相同，但甲较长；乙、丙长度相同，但丙较粗；则这三根锰铜线的电阻值比较，_____的阻值最大。

17．粗细相同的两根镍铬合金线，长度不等，不考虑温度影响，则R长______R短；将它们串联在同一电路中，则I长______I短；将它们并联在同一电路中，则U长______U短．（选填“大于”、“小于”或“等于”）

三、作图题(共6分)

18．(本题3分)根据电路实物图，画出对应的电路图（电流表位置可以变动，但要符合使用规则）。

19．(本题3分)将下图中的实物连接起来，并画出相应的电路图．要求：

（1）滑片向右移时，使滑动变阻器连入电路的那部分电阻变大；

（2）滑动变阻器能控制灯的亮度；

（3）从电压表和电流表看出灯L1的电流和电压的变化情况．

四、实验题(共18分)

20．(本题8分)按照课本要求探究串联电路中电压的规律，小明设计的电路如图所示。根据电路图把电压表分别接入到电路中的AB、BC、AC之间，测出它们的电压，填入表中：

（1）AC之间电压如图乙所示，将读出的结果填入表中；

（2）在表格中记录数据后，下一步首先应该做的是______；

A．整理器材，结束实验

B．换用不同规格的小灯泡，再测出几组电压值

C．分析数据，得出结论

D．换用电压表的另一量程，再测出一组电压值

（3）通过对上面数据的分析，可以得出的结论是：______；

（4）指出表格的设计有哪个地方不合理？______。

21．(本题10分)在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：

①导体的电阻与导体的长度有关；

②导体的电阻与导体的横截面积有关；

③导体的电阻与导体的材料有关；

实验室提供了4根电阻丝，规格、材料如表

为了验证上述猜想，他们设计了如图所示的实验电路。

（1）按照图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察______来比较导体电阻的大小；

（2）为了验证上述猜想③，应该选用编号______和______两根电阻丝进行实验；

（3）如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想______（填序号）；

（4）如果选用编号为A、B两根电阻丝进行实验，是为了验证猜想______（填序号）；分别将A和B两电阻丝接入电路中M、N两点间时，电阻丝A接入时电流表示数较大，由此，得到的结论是：______；

（5）以上研究问题的科学方法是采用了______；

（6）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就______了输电线的电阻，从而可以______输电线上的电能损失（选填“增大”或“减小”）。

五、计算题(共25分)

22．(本题7分)如图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V；当S1、S3断开，S2闭合时，电压表的示数为3V。求：

（1）电源电压。

（2）当S1、S3闭合，S2断开时，电压表的示数。

23．(本题8分)如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，求：

（1）L1两端的电压U1；（2）L2两端的电压U2；（3）L3两端的电压U3。

24．(本题10分)如图a所示电路，当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，指针位置均为图b所示。求：

（1）L1和L2两端的电压；

（2）若将L1和L2改接为图c所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A1的示数为0.5A，电流表A2的示数为1.3A，求此时通过L1的电流和L2两端的电压。

参考答案

1．B

【解析】A. 选择的接线柱b、c，滑动变阻器连入右半段，滑片P向右移动时，连入电路的电阻变小．不符合题意．B. 选择的接线柱a、d，滑动变阻器连入左半段，滑片P向右移动时，连入电路的电阻变大．符合题意．C. 选择的接线柱a、b，滑动变阻器相当于定值电阻，连入电路的电阻不变．不符合题意．D. 选择的接线柱c、d，滑动变阻器被短路，连入电路的电阻为零．不符合题意．故选B.

2．B

【解析】A．将导线K的a端移至接线柱A时，滑动变阻器可以改变用电器两端的电压，但电压表测电源的电压，电压表示数不变，故A错误；

B．将导线M的c端移至接线柱B时，电压表测用电器两端的电压，通过移动滑片可以改变用电器两端的电压，可以探究电流和电压的关系，故B正确；

C．将导线M的c端移至接线柱D时，滑动变阻器和电压表串联起来，相当于断路，不能改变用电器两端的电压，无法进行实验探究，故C错误；

D．将导线L的b端移至接线柱D时，滑动变阻器被断路，不能改变用电器两端的电压，无法进行实验探究，故D错误．

3．B

【解析】A．由图知，S闭合两灯并联，A测干路电流，S断开只有L1连入电路，A和A1都测L1电流，并联电路支路间互不干扰，所以A1示数0.3A不变，A示数也为0.3A，故A错误；

B．因为并联电路干路电流等于各支路电流之和，电流表A变化了0.5A，所以电流表A示数一定变小了0.5A，故B正确；

CD．由上分析可知，电流表A在开关闭合时示数为

所以A1与A的示数之比为

开关S由闭合到断开时，电压表始终测电源两端电压，所以电压表示数不变，故CD错误。

故选B。

4．A

【解析】由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R1支路的电流，电压表V1测R1两端的电压，电压表V2测R2两端的电压；

因为并联电路中各支路两端的电压相等，所以两电压表的示数相等，即U1=U2；

又因为并联电路中干路电流等于各支路电流之和，所以．

故A正确，BCD错误。

故选A．

5．B

【解析】电压表V2测量的是串联电路两端的总电压(电源电压)，无论灯和电阻发生什么故障，其示数不变；电路工作一段时间后，两表示数相同，说明电压表V1两接线柱与电源两极相连；因此故障可能为灯泡L短路或电阻R断路，即灯泡一定熄灭．故选B.

6．C

【解析】先考虑电流表测电流时要和用电器串联，相当于一根导线；电压表测电压时要和用电器并联，相当于开路．再分析开关闭合时的现象．

电压表电阻无限大，连入电路时相当于开路，电流很小，所以灯不亮，电流表的示数几乎为零，故ABD错误；但电压表两接线柱通过灯丝和导线接在了电源的两极上，测量电源电压，有示数，故选C．

7．D

【解析】A、若电流表坏了，即电流表断路，这样整个电路断路，两灯均不亮，两电表均无示数，不符合题意，故A错误；

B、若电压表两端短路，则电压表无示数，而电流表有示数，不符合题意，故B错误；

C、若L1的灯丝断了，整个电路断路，则两表均无示数，不符合题意，C错误；

D、若L2的灯丝断了，电压表串联在电路中，电压表测量电源电压；由于电压表的电阻很大，电路中电流很小，电流表示数几乎为零，且两灯都不亮，符合题意。故D正确。

故选：D。

8．D

【解析】两灯泡要想正常工作，连接方式必须并联，假设乙为电流表，则右边的灯泡造成短路，不能满足两灯均能发光的要求，所以乙只能为电压表，而甲表如果为电压表，则会造成右边灯泡开路，不能满足两灯均能发光的要求，所以应是电流表；因此甲处为电流表，乙处为电压表．故选D.

9．C

【解析】A、导体的电阻是导体本身的一种性质，导体的电阻跟导体的材料、横截面积、长度、温度有关，其大小与电流和电压无关，故A错误；

B、只有电荷的定向移动才能形成电流，故B错误；

CD、电压使电荷发生定向移动，使电路中形成了电流，有电流则一定有电压，故C正确；D错误．

故选C．

10．D

【解析】如果灯L1短路，则电压表无示数，与题意不符，故A错；如果灯L2断路则两个仪均无示数，与题意不符，故B错；如果电流表烧坏，则电路为断路状态，电压表也无示数，与题意不符，故C错；如果．灯L1断路，则完全符题目中出现的现象，故D正确；应选D．

11．A

【解析】A．如果是电流表断路，则灯L2也不能发光，电流表和电压表都没有示数，符合题意；

B．如果是L2断路，则灯L2不能发光，电流表没有示数，但是电压表会有示数，显示电源电压，不符合题意；

C．如果是电压表短路，则电源也处于短路状态，灯L1不会发光，不符合题意；

D．如果是L2短路，则整个电源也短路，与C描述的现象相同，不符合题意．故选A．

12．B

【解析】此电路是串联电路，电压表测量L2两端的电压，当开关闭合时，只有一只灯泡在发光，说明电路是短路不是断路，排除AD；且电压表的示数约为4V，说明L2两端有电压，L2不是短路，则应该是B。L1被短路。故选B。

13．减小变大

【解析】通常的金属导体，温度升高时，电阻变大。

如图所示，当开关闭合后，用酒精灯对导线加热，因为酒精灯对导线加热时，导线的电阻会变大，所以电流表的读数会减小。

14．变大    不变    不变

【解析】由电路图可知，先闭合开关S，电路为只有电阻R2简单电路，电流表A、A1测电路中的电流，电压表V测电源电压；待电路稳定后再闭合开关S1，此时电阻R1与电阻R2并联，电流表A1测通过电阻R2的电流，电流表A测干路电流，电压表测并联电路两端的电压，亦即电源电压；因为电源电压不变，所以电压表V的示数不变；因为并联电路各支路互不影响，通过电阻R2的电流不变，即电流表A1的示数不变；因为两电阻并联，电路的总电阻变小，根据欧姆定律可得，电路的总电流变大，即电流表A的示数变大；

15．铝线镍铬合金铜铝

【解析】架设一条输电线路，导线的电阻越小越好，在铝线和铁线之间，由表格知，铝的电阻小，所以应选用铝线；

假如要选用一根金属丝来做滑动变阻器，应该有较大的电阻，所以选择镍铬合金；

小王家建了新房子，准备购买安装电灯用的电线，到了商店发现有同样粗细的铜导线和铝导线。你认为，从导电能力方面看，铜的电阻小，导电能力强，所以应选铜导线；

从价钱方面看，铜更贵一些，所以应选铝导线。

16．甲

【解析】甲乙两导线的材料、横截面积相同，甲的长度长，由电阻的决定因素可知，在其他因素相同的情况下，长度越长电阻越大，所以甲的电阻大于乙的电阻；乙丙两导线材料、长度相同，丙的横截面积大，由电阻的决定因素可知，在其他因素相同的情况下，横截面积越大电阻越小，所以乙的电阻大于丙的电阻；综上所述甲的电阻最大。

17．大于    等于    等于

【解析】（1）由于电阻的大小与导体的长度、横截面积和材料有关，且在其他条件相同时导体越长，电阻越大，所以R长大于R短．

（2）因串联电路各处的电流相等，

所以将它们串联在同一电路中时，I长等于I短；

因并联电路各支路两端的电压相等，

所以将它们并联在同一电路中时，U长等于U短．

18．

【解析】从电源的正极开始，按照闭合开关后电流的方向，依次串联各元件符号，到电源的负极，最后把电压表并联在灯泡两端。电路图如下：


19．

【解析】

(1)滑片向右移时，使滑动变阻器连入电路的那部分电阻变大，故应将滑片以左电阻丝连入电路中；(2)滑动变阻器能控制灯的亮度，则变阻器与灯串联；(3)从电压表和电流表看出灯L1的电流和电压的变化情况,电压表测灯L1的电压，因电源电压为3V，电压表选用小量程与灯并联，电流表选用小量程串联在电路中，测电路中的电流，实物图如下左所示：根据实物图画出电路图,如下右所示：

20．6    B    在串联电路中，各部分电压之和等于总电压    此实验数据表格只设计了一次实验，为了得出普遍规律，应该多设计几次。

【解析】（1）由于电压表选择的是大量程，所以其分度值是0.5V，故电压表的示数是6V。

（2）通过实验数据分析总电压与各部分电路电压之间的关系，只能验证一次，所以发现实验次数太少，需要多次测量，为使多次测量更具普遍性，要更换灯泡规格，或改变电源电压。故ACD不符合题意，B符合题意。

故选B。

（3）据表中的数据分析可以得到结论：串联电路中，各个部分的电压之和等于总电压。

（4）为了得出普遍规律，一次实验是不够的，故此实验数据表格只设计了一次实验，为了得出普遍规律，应多设计出几次实验的数据记录表来。

21．电流表示数    A    D    ②    ①    材料和横截面积一定时，导体越长电阻越大    控制变量法    减小    减小

【解析】（1）实验中，在M、N之间分别接上不同的导体，不同的导体电阻大小不同，电路的总电阻大小不同，电源电压恒定，根据欧姆定律可知，电路的电流大小不同，这是一个串联电路，则通过观察电流表示数来比较导体电阻的大小。

（2）要验证猜想③：导体的电阻与导体的材料有关，应控制导体的长度与横截面积相同，而材料不同，由表中数据可知，应选编号为A、D的两根电阻丝进行实验。

（3）由表中数据可知，A、C两电阻丝的长度、材料相同而横截面积不同，将A和C两电阻丝接入电路中M、N两点间，可验证导体电阻跟横截面积的关系，即猜想②。

（4）A、B两电阻丝的材料、横截面积相同而长度不同，将A和B两电阻丝接入电路中M、N两点间，可验证导体电阻跟长度的关系，即猜想①。

电阻丝A接入时电流表示数较大，说明电阻丝A的电阻小，而电阻丝A的长度小于电阻丝B的长度，由此得到的结论是：材料和横截面积一定时，导体越长电阻越大（或导体越短电阻越小）。

（5）导体的电阻与导体的材料、长度和横截面积有关，探究影响电阻大小的因素时，需要运用控制变量法进行探究。

（6）细的铝质输电线换成较粗的铝质输电线，导线的横截面积增大了，而导线的长度和材料保持不变，那么输电线的电阻减小，根据可知，在流过输电线的电流和时间不变时，导线上损失的电能也就减小了，从而起到节能的效果。

22．(1)9V；(2)9V

【解析】解：(1)当S1闭合，S2、S3断开时，L1与L2串联，电压表测L1两端的电压，则U1＝6V；当S1、S3断开，S2闭合时，L1与L2串联，电压表测L2两端的电压，则U2＝3V。因串联电路中总电压等于各分电压之和，所以，电源的电压

U＝U1+U2＝6V+3V＝9V

(2)当S1、S3闭合，S2断开时，L2被短路，电路为L1的简单电路，电压表测电源两端的电压，其示数为9V。

答：(1)电源电压为9V；

(2)当S1、S3闭合，S2断开时，电压表的示数为9V。

23．（1）3V；（2）4.5V；（3）4.5V

【解析】解：（1）如图电路，开关闭合后，三个灯串联，电压表V1测量L1和L2的电压，电压表V2测量L2和L3的电压；电源电压为12V，电压表V2的示数为9V，根据串联电路电压等于各部分电压之和可得L1灯的电压为

U1=U-(U2+U3)=12V-9V=3V

（2）电压表V1示数为7.5V，根据串联电路电压等于各部分电压之和可得，L2灯的电压为

U2=7.5V-3V=4.5V

（3）电压表V2的示数为9V，根据串联电路电压等于各部分电压之和可得，L3灯的电压为

U3=9V-4.5V=4.5V

答：（1）L1两端的电压是3V；

（2）L2两端的电压是4.5V；

（3）L3两端的电压是4.5V。

24．(1) 1.2V，4.8V；(2) 0.8A，6V

【解析】(1)由图a所示电路图可知，两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压；串联电路总电压大于部分电路电压，由图b所示电压表可知，两电压表指针位置相同，则电压表V1的量程为0～15V，分度值是0.5V，示数为6V，电压表V2的量程为0～3V，分度值是0.1V，示数为1.2V；则灯L1两端两端电压

U1=1.2V

灯L2两端电压

U2=U−U1=6V−1.2V=4.8V

(2)由图c所示电路可知，两灯泡并联，电流表A1测L2支路电流，电流表A2测干路电流，通过L1的电流

I1=I−I2=1.3A−0.5A=0.8A

灯L2并联在电源两端，电源电压为6V，则L2两端电压为6V。

答：(1) L1两端电压为1.2V，L2两端的电压为4.8V；

(2)通过L1的电流为0.8A，L2两端的电压为6V。
