初中物理人教版九年级全册第十五章 电流和电路第2节 电流和电路学案

这是一份初中物理人教版九年级全册第十五章 电流和电路第2节 电流和电路学案，共7页。学案主要包含了产生电流的条件图15.2-1，电流的方向等内容，欢迎下载使用。

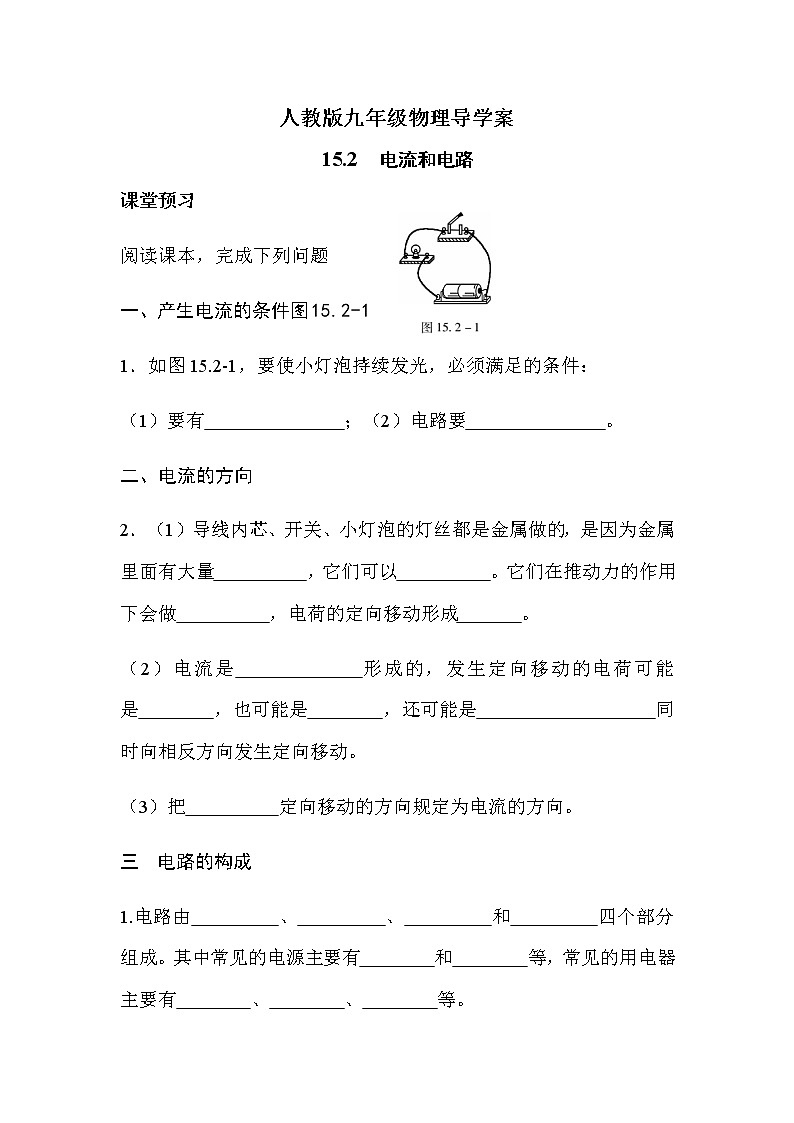

课堂预习
阅读课本，完成下列问题
一、产生电流的条件图15.2-1
1．如图15.2-1，要使小灯泡持续发光，必须满足的条件：
（1）要有 ；（2）电路要 。
二、电流的方向
2．（1）导线内芯、开关、小灯泡的灯丝都是金属做的，是因为金属里面有大量 ，它们可以 。它们在推动力的作用下会做 ，电荷的定向移动形成 。
（2）电流是 形成的，发生定向移动的电荷可能是 ，也可能是 ，还可能是 同时向相反方向发生定向移动。
（3）把 定向移动的方向规定为电流的方向。

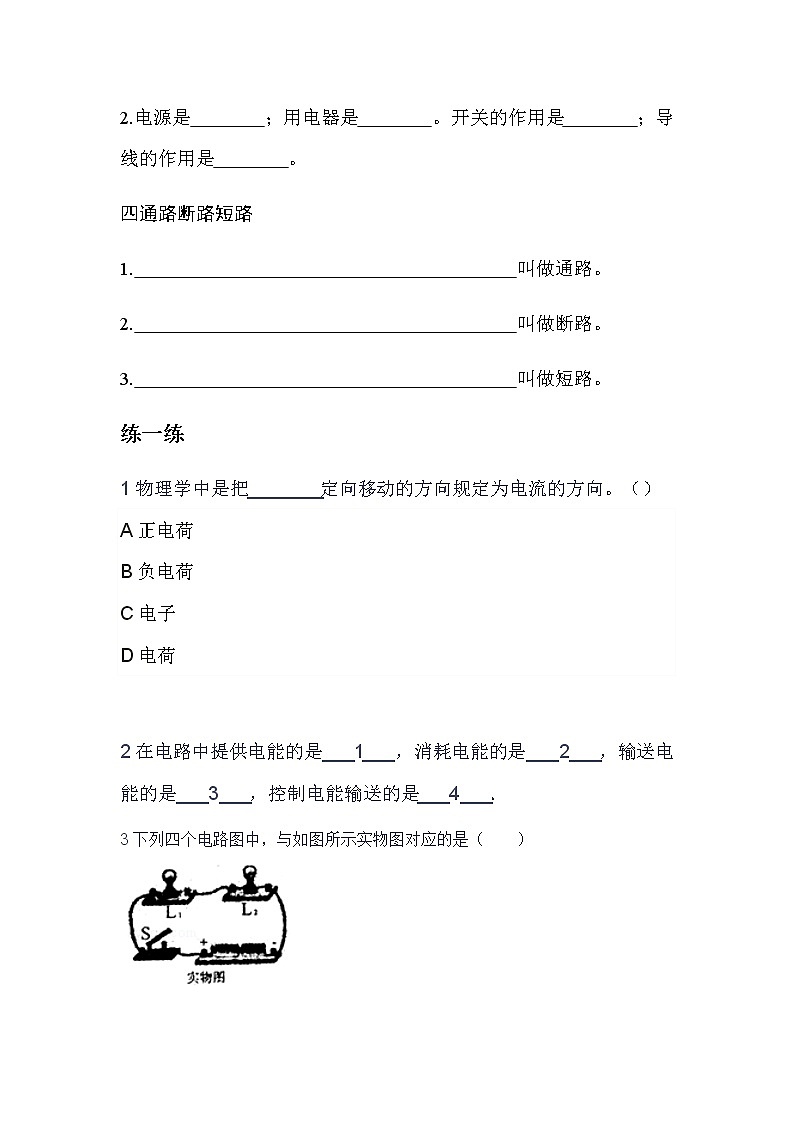

三 电路的构成
1.电路由 、 、 和 四个部分组成。其中常见的电源主要有 和 等，常见的用电器主要有 、 、 等。
2.电源是 ；用电器是 。开关的作用是 ；导线的作用是 。
四通路断路短路
1. 叫做通路。
2. 叫做断路。
3. 叫做短路。
练一练
1物理学中是把_______定向移动的方向规定为电流的方向。（ ）
A正电荷
B负电荷
C电子
D电荷
2在电路中提供电能的是___1___，消耗电能的是___2___，输送电能的是___3___，控制电能输送的是___4___．

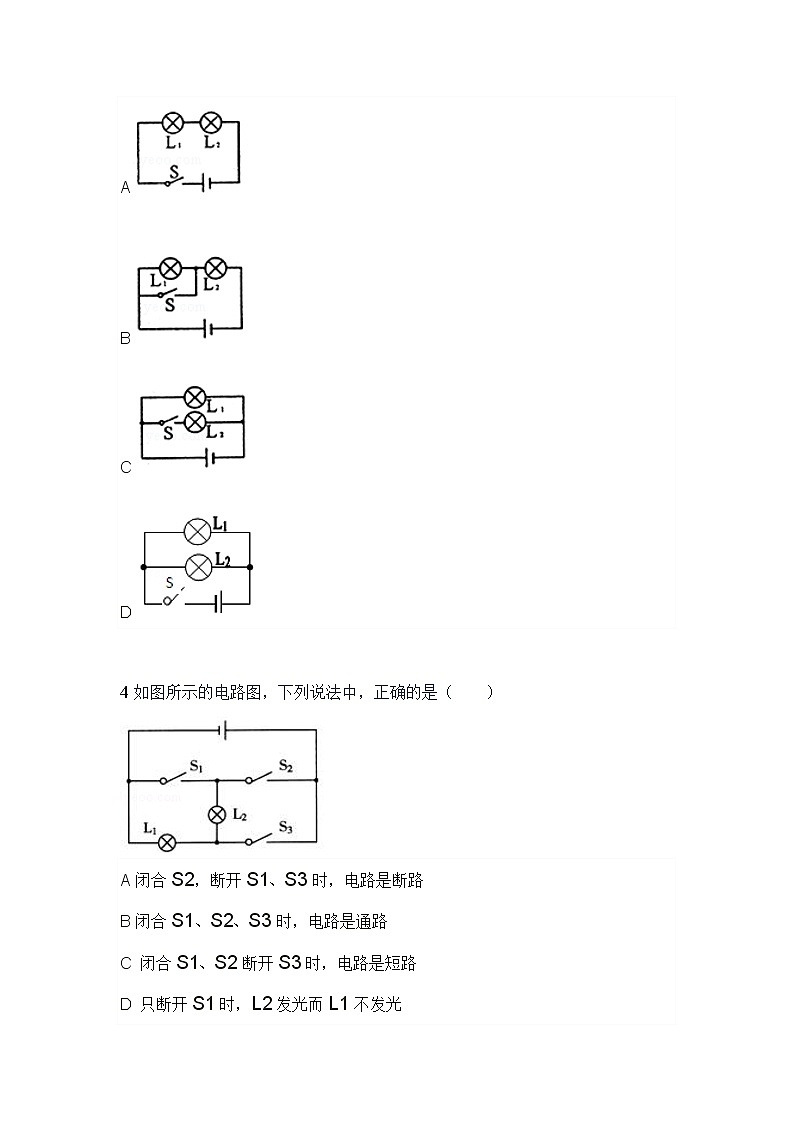

3下列四个电路图中，与如图所示实物图对应的是（ ）
A
B
C
D
4如图所示的电路图，下列说法中，正确的是（ ）
A闭合S2，断开S1、S3时，电路是断路
B闭合S1、S2、S3时，电路是通路
C 闭合S1、S2断开S3时，电路是短路
D 只断开S1时，L2发光而L1不发光
5用金属棒把带正电的验电器A与不带电的验电器B连起来，B验电器也带正电，这是因为（ ）
A A中的正电荷转移到B中
B B中的质子转移到A中
C B中的电子转移到A中
D A中的电子转移到B中
6如图中电路，下列说法正确的是（ ）
A 只S1闭合L1发光，只S2闭合L2发光
B S1S2都闭合，L1L2都发光
C S1S2都闭合，L1发光，L2不发光
D 只闭合S2，L2发光
7如图所示是一种声光报警器电路，各元件均能正常工作．当S1、S2都闭合时，灯___1___（选填“亮”或“不亮”），铃___2___（选填“响”或“不响”）．
8“电路”是指（ ）
A电荷定向运动的路径
B电流通过的路径
C没有电流时不存在电路
D由电源、用电器、开关、导线组成的能通过电流的路径，它跟是否
有电流无关
9如图所示的电路图中，只使A灯亮的操作是（ ）
A只断开电键K1
B只断开电键K2
C只断开电键K3
D以上说法都不对
参考答案
一
1．（1）电源 （2）闭合
2．（1）自由电子 自由移动 定向移动 电流 （2）电荷的定向移动 正电荷 负电荷 正、负电荷
（3）正电荷
二
1．电源 开关 导线 用电器 电池 发电机 电灯 电视机 电风扇（答案合理即可）
2．提供电能的装置 消耗电能的装置 控制电路的通断 连接电路，输送电流
三
1．正常连通的电路，即用电器能够工作的电路
2．电路中某部分断开，没有电流通过的电路
3．直接用导线将电源的正、负极连接起来的电路
练一练
1 A
2 电源 用电器 导线 开关
3 A
4 C
5 C
6 C
7 亮 不响
8 D
9 C
