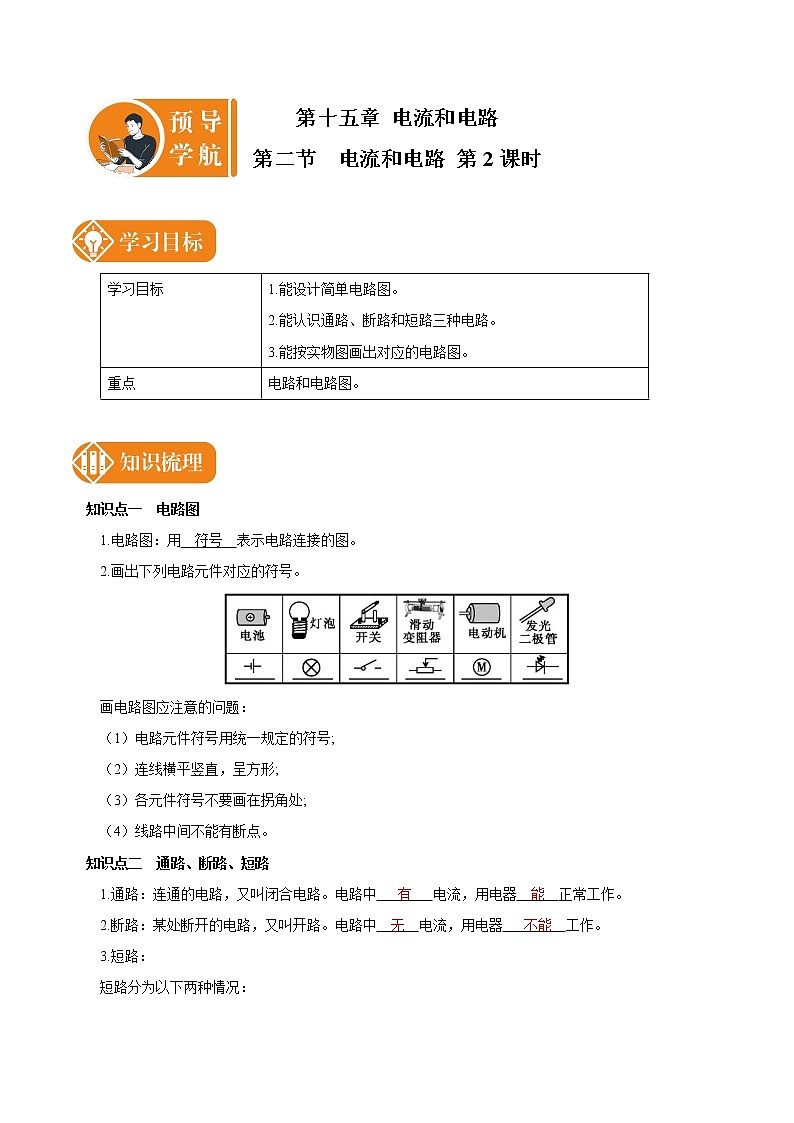

初中物理人教版九年级全册第2节 电流和电路学案及答案

这是一份初中物理人教版九年级全册第2节 电流和电路学案及答案，共3页。


知识点一 电路图
1.电路图：用 符号 表示电路连接的图。
2.画出下列电路元件对应的符号。
画电路图应注意的问题：
（1）电路元件符号用统一规定的符号;
（2）连线横平竖直，呈方形;
（3）各元件符号不要画在拐角处;
（4）线路中间不能有断点。
知识点二 通路、断路、短路
1.通路：连通的电路，又叫闭合电路。电路中 有 电流，用电器 能 正常工作。
2.断路：某处断开的电路，又叫开路。电路中 无 电流，用电器 不能 工作。
3.短路：
短路分为以下两种情况：
（1）电源短路：直接用导线将电源的正、负极连接起来，如图甲所示，电路中电流很大，会烧坏 电源 ， 灯泡L1、L2 无法 工作。

甲 乙
（2）局部短路：电路是接通的，用电器被导线直接连通，如图乙所示，灯泡 L1 短路， 没有 电流通过灯泡L1，其无法工作，灯泡 L2 能工作。
1.在日常生活中，人们常说“开灯”“关灯”。其物理含义是（ ）
A.开灯是指断开开关，关灯是指闭合开关
B.开灯是指闭合开关，关灯是指断开开关
C.开灯和关灯都是指闭合开关
D.开灯和关灯都是指断开开关
【解析】人们常说的“开灯”是指闭合开关，接通电路；“关灯”是指断开开关，断开电路；故选B．
【答案】B
2. 如图所示的电路中，正确的是（ ）
A. B. C. D.
【解析】A选项电路图中没有电源；B选项中没有用电器；D选项开关闭合后电源短路，故选C．
【答案】C
3.如图所示的电路，闭合开关S，灯泡L1、L2都发光。现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（ ）

A.a和b B.c和d C.e和f D.g和h
【解析】导线连接a、b两接线柱，灯泡L2被短路，只有灯泡L1工作．故A不符合题意；导线连接c、d两接线柱，灯泡L1被短路，只有灯泡L2工作，故B不符合题意；导线连接e、f两接线柱，相当于闭合开关，两灯都能发光，故C不符合题意；导线连接g、h两接线柱，电源短路，两灯都不能发光（即两灯同时熄灭），故D符合题意，故选D。
【答案】D
4.图甲闭合开关灯泡发光，图乙用带绝缘柄的金属棒把两个验电器连接起来的瞬间（验电器带电情况见图乙）。根据图中信息可以判断出（ ）

A. 开关中电流的方向是由A向B
B. 开关中电荷定向移动方向是由B向A
C. 金属棒中电流方向是由A向B
D. 金属棒中电荷定向移动方向是由A向B
【解析】在电源外部电流由电源正极出发，经过用电器回到负极，故在图甲电路的开关中电流由B向A，故A错误；开关导体为金属，定向移动的是自由电子（负电荷），故电荷定向移动方向为A向B，故B错误；在乙图中，定向移动的是负电荷，由图可知，形成的电流方向是由B向A，故C错误；A验电器带负，B验电器不带电，则电子从A验电器流向B验电器，D正确。
【答案】D
5.如图所示的电路中，正确的是（ ）
A. B. C. D.
【解析】A中小灯泡短路，B中没有用电器；C中小灯泡短路；D正确。
【答案】D
学习目标
1.能设计简单电路图。
2.能认识通路、断路和短路三种电路。
3.能按实物图画出对应的电路图。
重点
电路和电路图。
