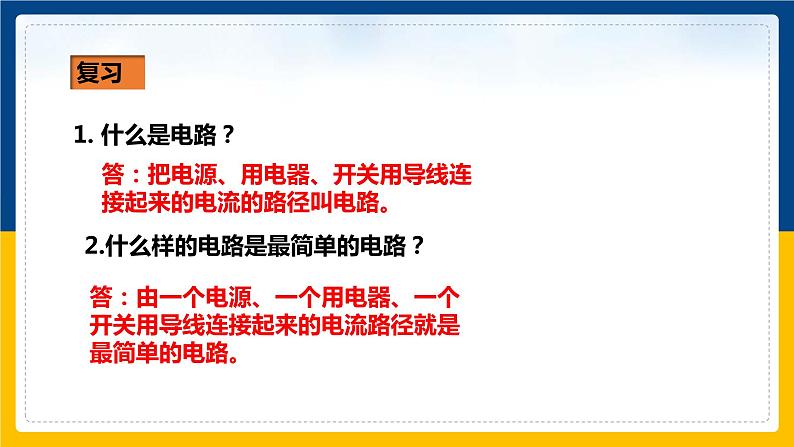

答：把电源、用电器、开关用导线连接起来的电流的路径叫电路。
2.什么样的电路是最简单的电路？
答：由一个电源、一个用电器、一个开关用导线连接起来的电流路径就是最简单的电路。

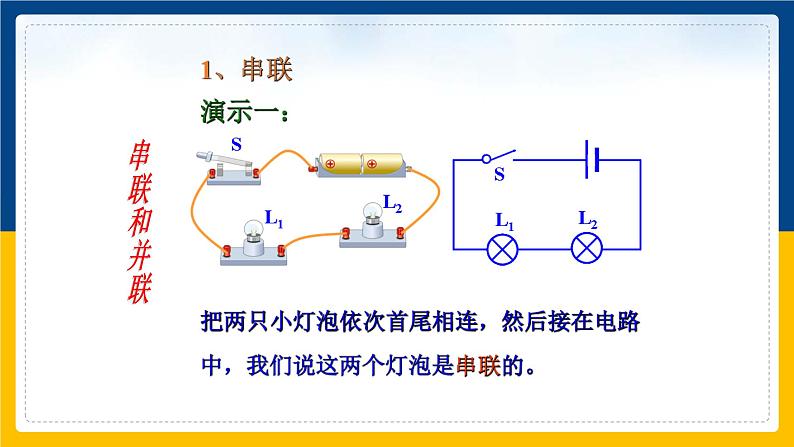

把两只小灯泡依次首尾相连，然后接在电路中，我们说这两个灯泡是串联的。

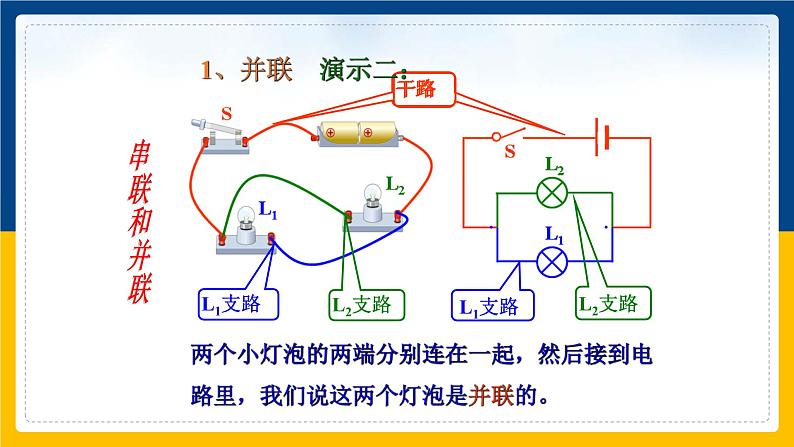

两个小灯泡的两端分别连在一起，然后接到电路里，我们说这两个灯泡是并联的。

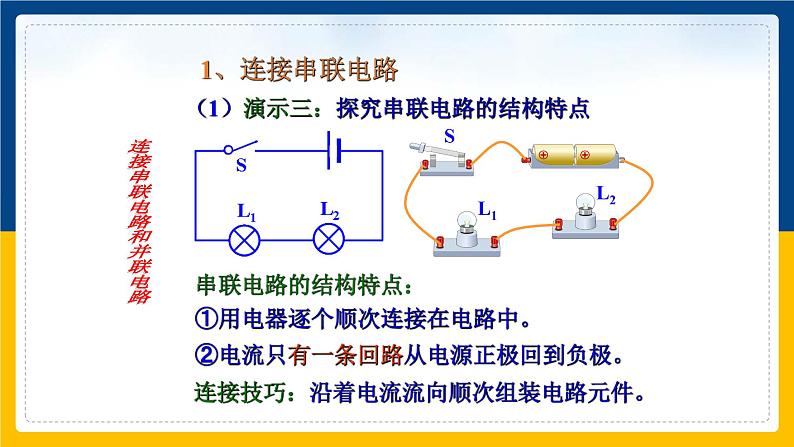

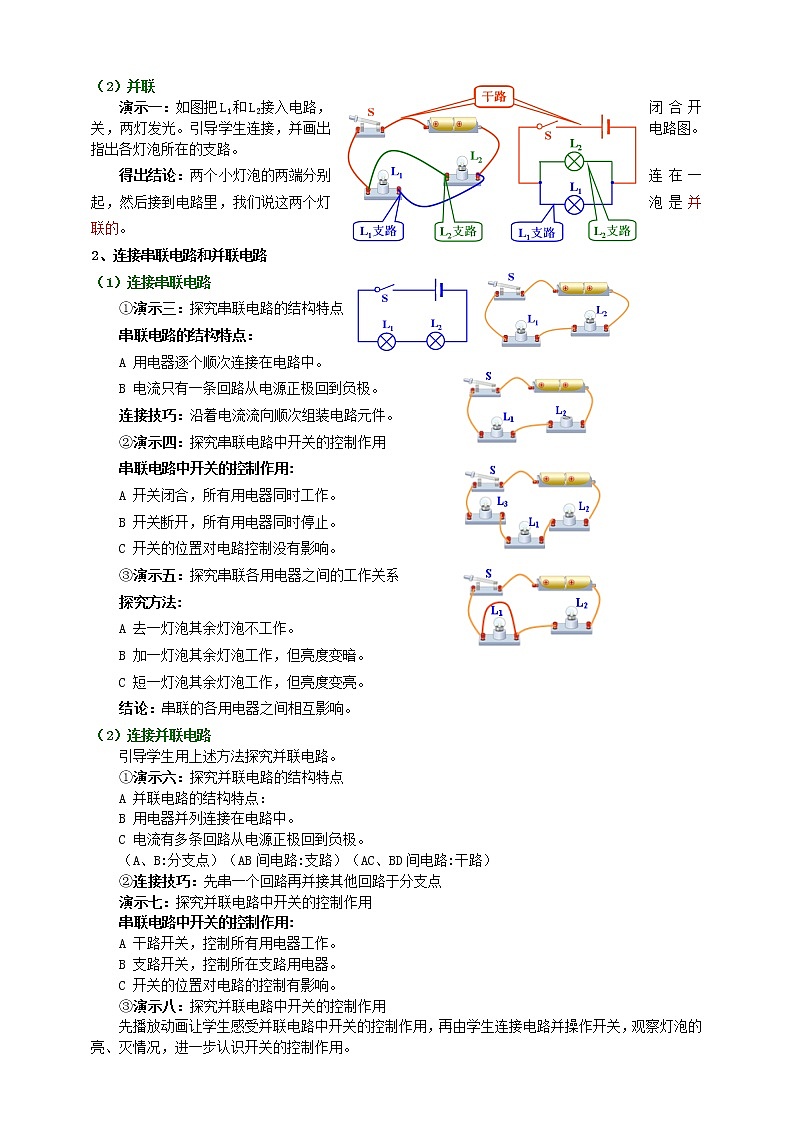

（1）演示三：探究串联电路的结构特点
①用电器逐个顺次连接在电路中。
②电流只有一条回路从电源正极回到负极。
连接技巧：沿着电流流向顺次组装电路元件。
①开关闭合，所有用电器同时工作。
②开关断开，所有用电器同时停止。
③开关的位置对电路控制没有影响。

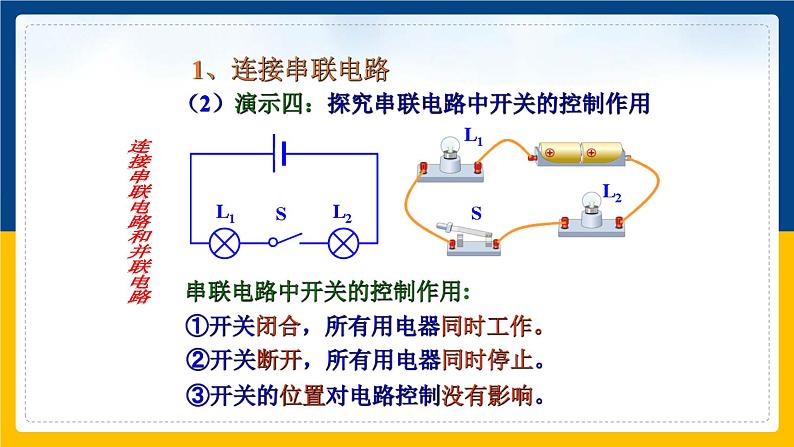

串联电路中开关的控制作用:
（2）演示四：探究串联电路中开关的控制作用

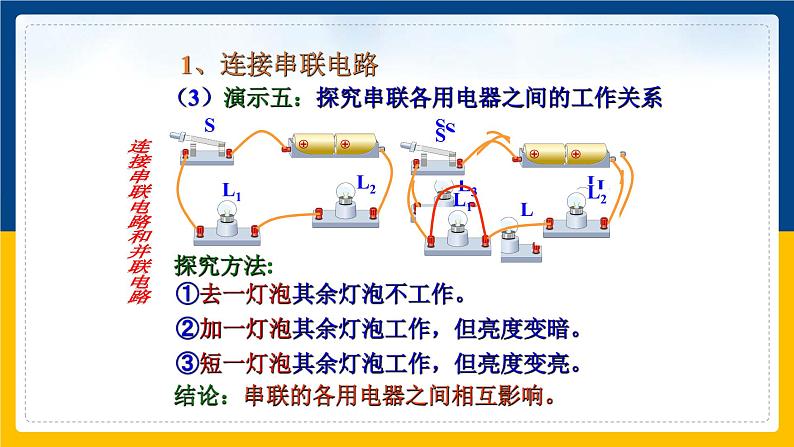

（3）演示五：探究串联各用电器之间的工作关系
③短一灯泡其余灯泡工作，但亮度变亮。
①去一灯泡其余灯泡不工作。
结论：串联的各用电器之间相互影响。
②加一灯泡其余灯泡工作，但亮度变暗。

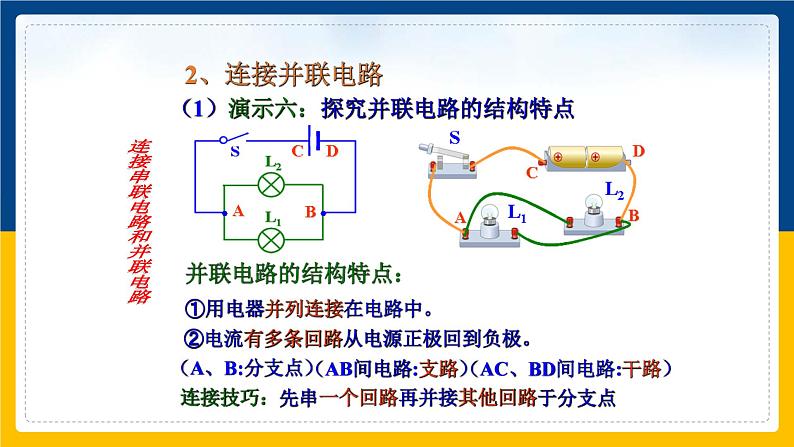

（1）演示六：探究并联电路的结构特点
①用电器并列连接在电路中。
②电流有多条回路从电源正极回到负极。
连接技巧：先串一个回路再并接其他回路于分支点
（AB间电路:支路）
（AC、BD间电路:干路）
①干路开关，控制所有用电器工作。
②支路开关，控制所在支路用电器。
③开关的位置对电路的控制有影响。
（2）演示七：探究并联电路中开关的控制作用
（2）演示八：探究并联电路中开关的控制作用
③短一灯泡，整个电路不工作，电源短路。
结论：并联的各用电器之间互不影响。
②加一灯泡，其余支路灯泡原样工作。
（3）探究并联各用电器之间的工作关系
①去一灯泡，其余支路灯泡原样工作。
有两条或两条以上的路径
互相影响，不能独立工作
互不影响，能够独立工作
把各元件首尾连接起来的电路
把各元件并列地连接起来的电路
开关控制整个电路，与位置无关
干路开关控制整个电路，支路开关只控制这一条支路
家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是并联在电路中的。
城市的路灯总是同时亮同时熄灭，但是，每个路灯之间是并联的。
3、天安门城楼上彩灯的连接
天安门城楼上的彩灯是并联的

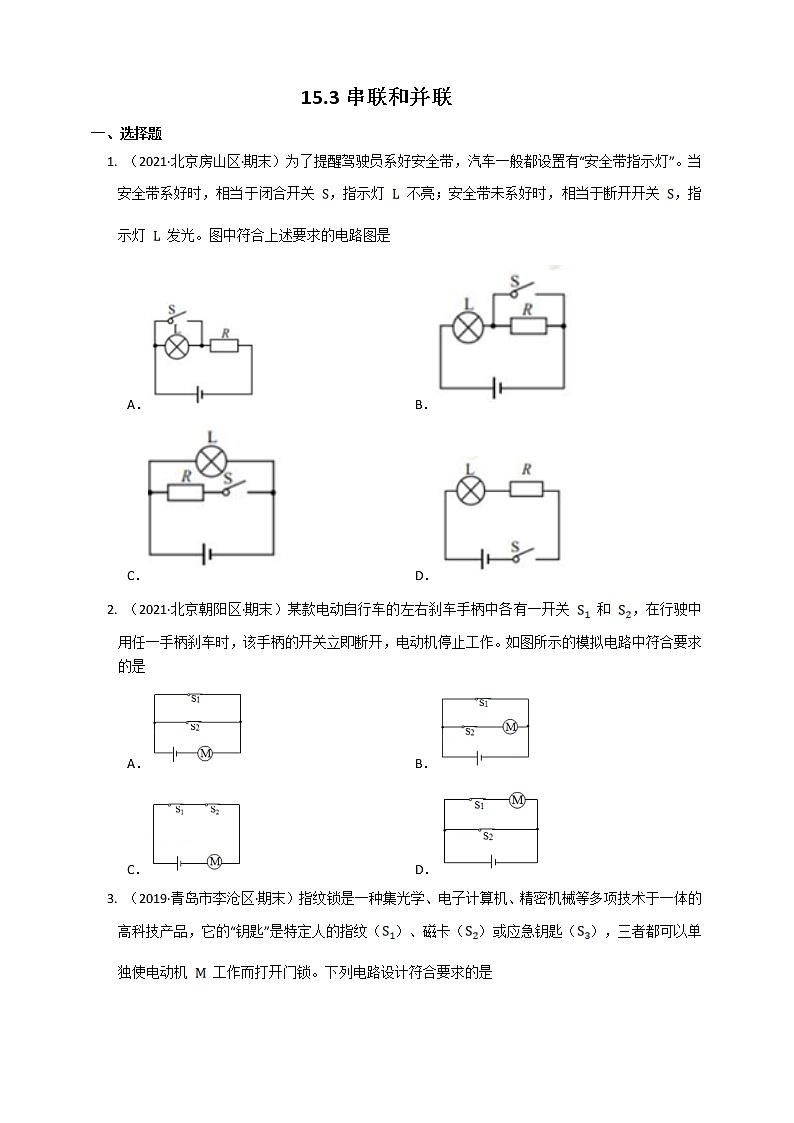

1、下面是小强对身边一些电路观察分析得出的判断，其中正确的是（ ）A．家庭中安装的照明灯和其它用电器，使用时互不影响，它们是并联的B．马路两旁的路灯，晚上同时亮，早上同时灭。它们是串联的C．教室讲台上方的两盏电灯是由一个开关控制的，它们是串联的D．抽油烟机的照明灯和电动机有时同时工作，它们是串联的
2.如图所示的四个电路中，开关闭合后两个灯泡串联的是（　　）
3.有一个电源，两个开关，一个灯泡、一个小电动机，某次实验时，需要实现两个开关各控制一个用电器且互不影响，请在题图中画出实验电路图。
1.完成本节动手动脑学物理 2.完成本节对应练习
