    物理第九章 家庭用电综合与测试教课ppt课件

    展开

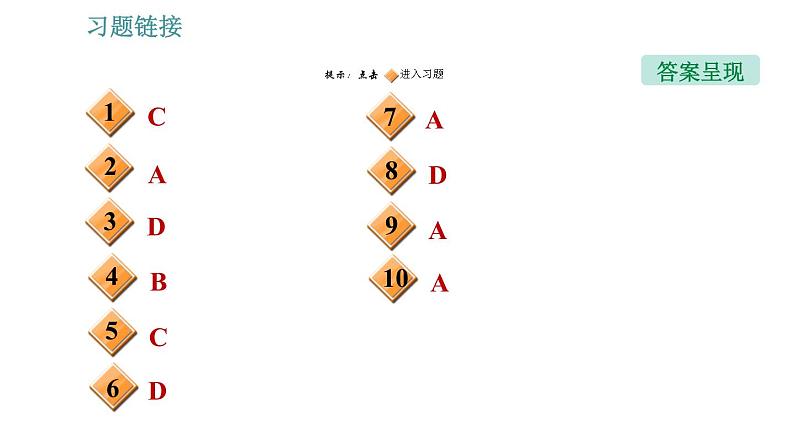

    这是一份物理第九章 家庭用电综合与测试教课ppt课件,共17页。PPT课件主要包含了答案呈现,答案A,答案D,答案B,答案C等内容,欢迎下载使用。

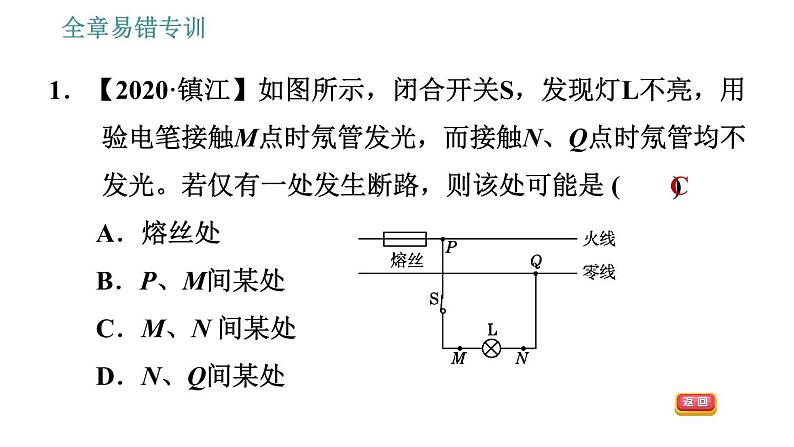

    1.【2020·镇江】如图所示,闭合开关S,发现灯L不亮,用验电笔接触M点时氖管发光,而接触N、Q点时氖管均不发光。若仅有一处发生断路,则该处可能是 (  )A.熔丝处 B.P、M间某处C.M、N 间某处 D.N、Q间某处

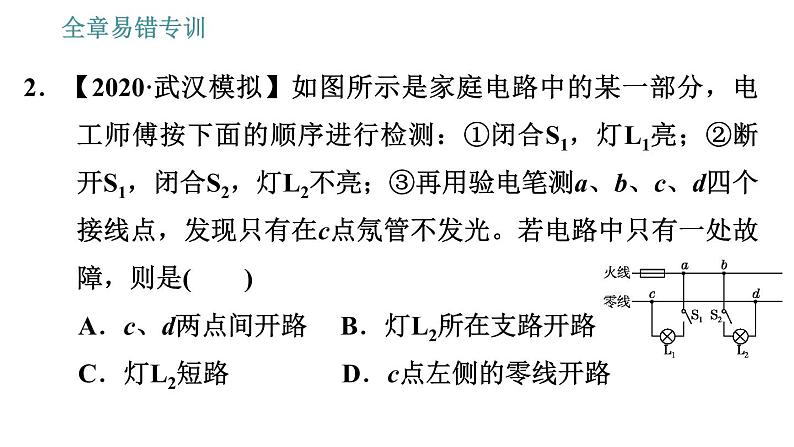

    2.【2020·武汉模拟】如图所示是家庭电路中的某一部分,电工师傅按下面的顺序进行检测:①闭合S1,灯L1亮;②断开S1,闭合S2,灯L2不亮;③再用验电笔测a、b、c、d四个接线点,发现只有在c点氖管不发光。若电路中只有一处故障,则是(  )A.c、d两点间开路 B.灯L2所在支路开路C.灯L2短路 D.c点左侧的零线开路

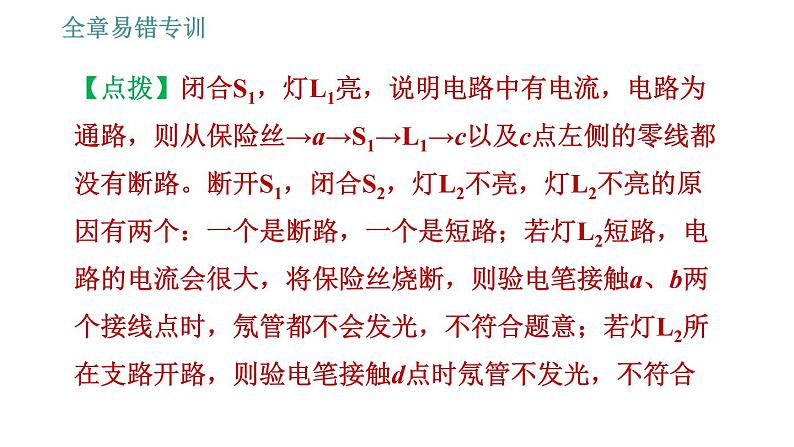

    【点拨】闭合S1,灯L1亮,说明电路中有电流,电路为通路,则从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路。断开S1,闭合S2,灯L2不亮,灯L2不亮的原因有两个:一个是断路,一个是短路;若灯L2短路,电路的电流会很大,将保险丝烧断,则验电笔接触a、b两个接线点时,氖管都不会发光,不符合题意;若灯L2所在支路开路,则验电笔接触d点时氖管不发光,不符合

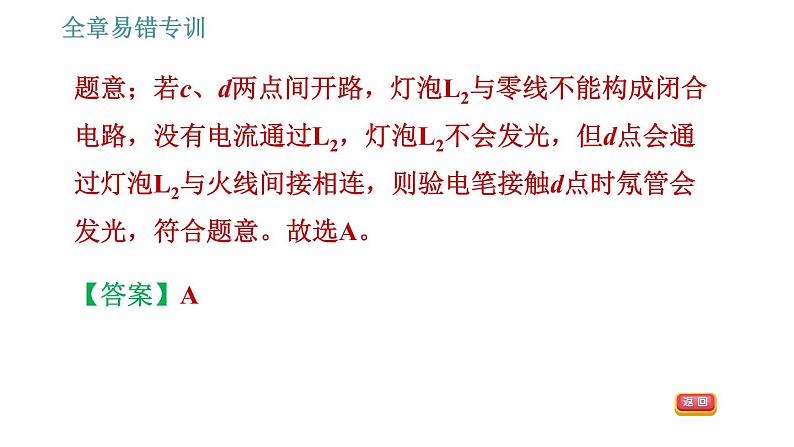

    题意;若c、d两点间开路,灯泡L2与零线不能构成闭合电路,没有电流通过L2,灯泡L2不会发光,但d点会通过灯泡L2与火线间接相连,则验电笔接触d点时氖管会发光,符合题意。故选A。

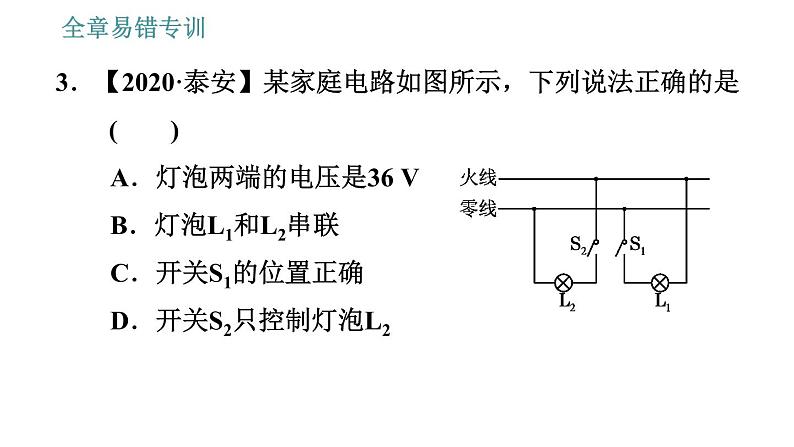

    3.【2020·泰安】某家庭电路如图所示,下列说法正确的是(  )A.灯泡两端的电压是36 VB.灯泡L1和L2串联C.开关S1的位置正确D.开关S2只控制灯泡L2

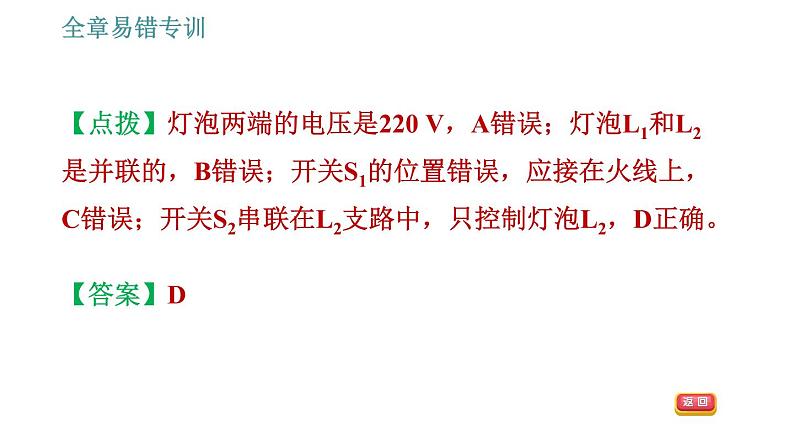

    【点拨】灯泡两端的电压是220 V,A错误;灯泡L1和L2是并联的,B错误;开关S1的位置错误,应接在火线上,C错误;开关S2串联在L2支路中,只控制灯泡L2,D正确。
    4.【2020·扬州模拟】家庭电路中需要安装一个“一开三孔”开关(即一个开关和一个三孔插座连在一起),要求插座能单独使用,开关能控制电灯且符合安全用电原则,从实物正面观察如图所示。几种接线中符合要求的是(  )
    5.【2020·衢州】开关是电路的重要元件,既可确保安全用电,又能方便控制电路。学校的STEM课堂上,小科在家庭电路图中设置了五处开关(如图所示)。小江觉得该电路设计不合理,因为有几处开关必须处于常闭状态,所以无需设置,这几处开关是(  )
    A.1、2 B.1、4 C.2、4 D.3、5
    【点拨】在家庭电路中,电路的总开关应该接在干路中,在电能表之后,故1合理;三孔插座中,中间的孔接地,不需要开关控制,故2不合理;三孔插座的右孔接的是火线,故3合理;控制灯泡的开关应该接在火线和灯泡之间,不能接在零线与灯泡之间,故4不合理,5合理。综上所述,无需设置的是2、4。
    6.安装大功率用电器插座时,只在通插座的火线上接保险丝,而不是在火线、零线上都接,这是因为(  )A.可以节省一个保险盒B.与只在零线上装保险丝效果一样C.和在零线、火线上都装保险丝效果一样D.为了防止保险丝熔断后插座仍与火线连通而带电
    7.现需在插座上连入一大功率用电器,并单独配置一根保险丝,下面正确的图是(  )
    8.【2020·龙东】“安全用电,珍惜生命。”是公民应有的安全意识。有关说法正确的是(  )A.可以在高压线下钓鱼B.雷雨天在大树下避雨C.发现有人触电,应该立即用手拉他D.手机充电器不可以长时间插在插座上
    9.【2020·菏泽】安全用电,人人有责。下列做法符合安全用电原则的是(  )A.更换灯泡时,必须先与电源断开B.用湿手接触与电源相连的电器C.在电线上晾晒衣服D.使用验电笔时,手不要接触验电笔后端的金属部分
