2023九年级物理下册第九章家庭用电单元测试题新版教科版

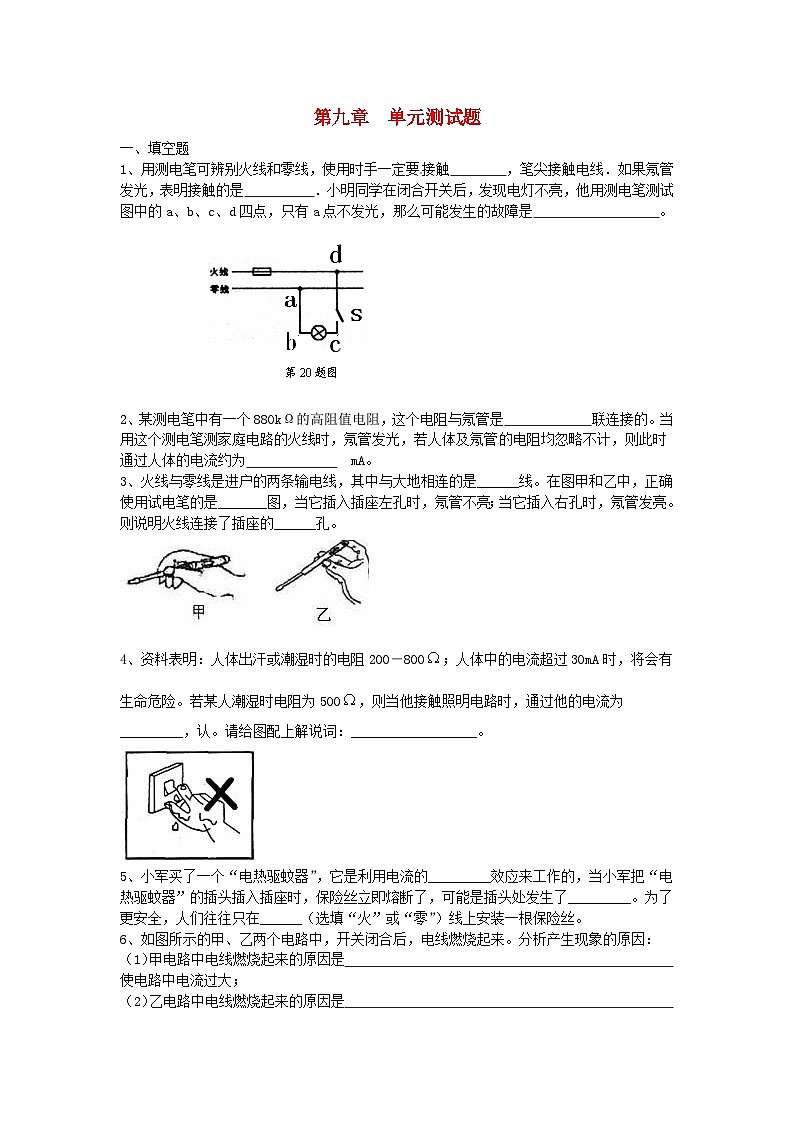

第九章  单元测试题

一、填空题

1、用测电笔可辨别火线和零线，使用时手一定要接触     ，笔尖接触电线．如果氖管发光，表明接触的是      ．小明同学在闭合开关后，发现电灯不亮，他用测电笔测试图中的a、b、c、d四点，只有a点不发光，那么可能发生的故障是          。

2、某测电笔中有一个880kΩ的高阻值电阻，这个电阻与氖管是       联连接的。当用这个测电笔测家庭电路的火线时，氖管发光，若人体及氖管的电阻均忽略不计，则此时通过人体的电流约为        mA。

3、火线与零线是进户的两条输电线，其中与大地相连的是______线。在图甲和乙中，正确使用试电笔的是_______图，当它插入插座左孔时，氖管不亮；当它插入右孔时，氖管发亮。则说明火线连接了插座的______孔。

4、资料表明：人体出汗或潮湿时的电阻200―800；人体中的电流超过30mA时，将会有生命危险。若某人潮湿时电阻为500，则当他接触照明电路时，通过他的电流为_________，认。请给图配上解说词：__________________。

5、小军买了一个“电热驱蚊器”，它是利用电流的_________效应来工作的，当小军把“电热驱蚊器”的插头插入插座时，保险丝立即熔断了，可能是插头处发生了_________。为了更安全，人们往往只在______（选填“火”或“零”）线上安装一根保险丝。

6、如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来。分析产生现象的原因：

（1）甲电路中电线燃烧起来的原因是                        使电路中电流过大；

（2）乙电路中电线燃烧起来的原因是                        使电路中电流过大。

7、用测电笔可辨别火线和零线，使用时手一定要接触     ，笔尖接触电线．如果氖管发光，表明接触的是      ．小明同学在闭合开关后，发现电灯不亮，他用测电笔测试图中的a、b、c、d四点，只有a点不发光，那么可能发生的故障是          。

二、选择题

8、电工修理如图所示的照明电路时，发现电灯R不亮，用测电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，则故障可能发生在(　)

　　A．AC段         B．CD段     　　C．电灯R短路           D．BD段

9、下图6所示的几种情况中，符合安全用电要求的是（    ）

10、发现有人触电时，正确的做法是（     ）

A．立即打电话报警

B.立即用手直接去拉触电人

C．立即用干燥的木棍把电线从触电的人身上挑开

D．立即远离触电的人

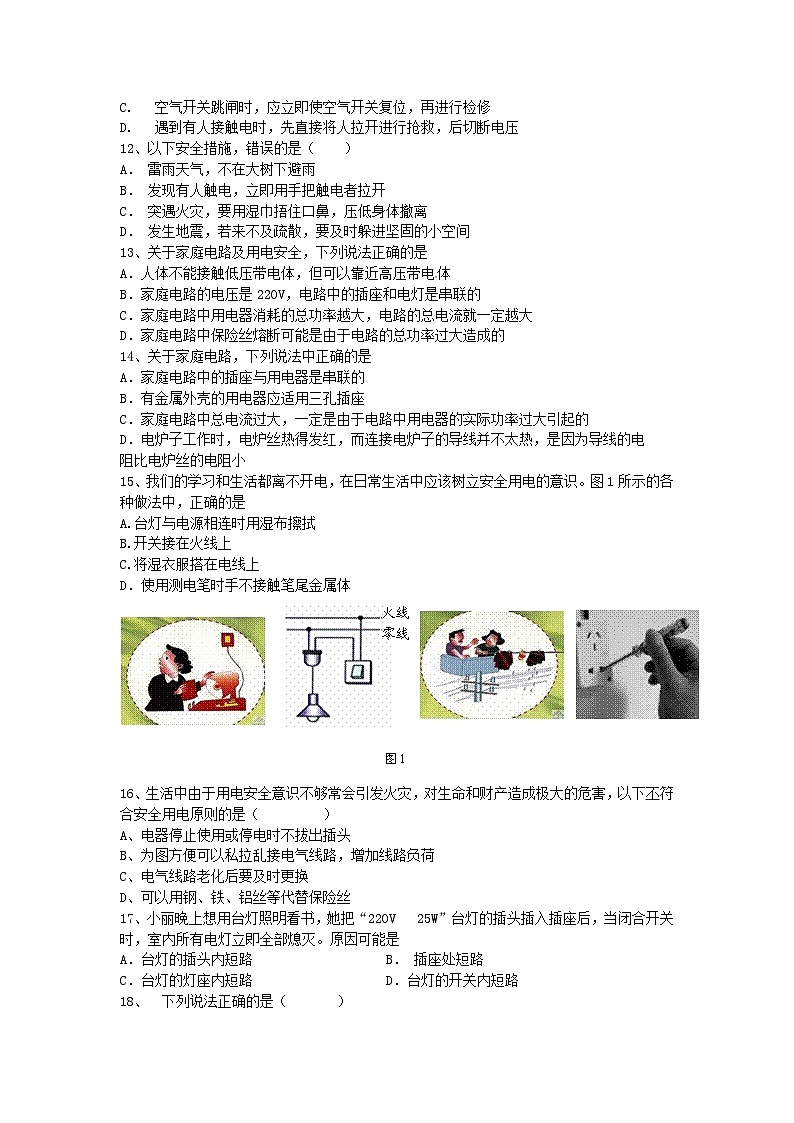

11、下列处理用电事故的措施中，正确的是（      ）

A.  有金属外壳的家用电器如果没有安装地线，使用前其外壳一定要接地

B.  电器失火时，先用泡沫灭火器灭火，再切断电源

C.  空气开关跳闸时，应立即使空气开关复位，再进行检修

D.  遇到有人接触电时，先直接将人拉开进行抢救，后切断电压

12、以下安全措施，错误的是（　　）

A． 雷雨天气，不在大树下避雨

B． 发现有人触电，立即用手把触电者拉开

C． 突遇火灾，要用湿巾捂住口鼻，压低身体撤离

D． 发生地震，若来不及疏散，要及时躲进坚固的小空间

13、关于家庭电路及用电安全，下列说法正确的是

A．人体不能接触低压带电体，但可以靠近高压带电体

B．家庭电路的电压是220V，电路中的插座和电灯是串联的

C．家庭电路中用电器消耗的总功率越大，电路的总电流就一定越大

D．家庭电路中保险丝熔断可能是由于电路的总功率过大造成的

14、关于家庭电路，下列说法中正确的是

A．家庭电路中的插座与用电器是串联的

B．有金属外壳的用电器应适用三孔插座

C．家庭电路中总电流过大，一定是由于电路中用电器的实际功率过大引起的

D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电

阻比电炉丝的电阻小

15、我们的学习和生活都离不开电，在日常生活中应该树立安全用电的意识。图1所示的各种做法中，正确的是

A.台灯与电源相连时用湿布擦拭

B.开关接在火线上

C.将湿衣服搭在电线上

D．使用测电笔时手不接触笔尾金属体

16、生活中由于用电安全意识不够常会引发火灾，对生命和财产造成极大的危害，以下不符合安全用电原则的是（     ）

A、电器停止使用或停电时不拔出插头

B、为图方便可以私拉乱接电气线路，增加线路负荷

C、电气线路老化后要及时更换

D、可以用钢、铁、铝丝等代替保险丝

17、小丽晚上想用台灯照明看书，她把“220V  25W”台灯的插头插入插座后，当闭合开关时，室内所有电灯立即全部熄灭。原因可能是

A．台灯的插头内短路          B． 插座处短路

C．台灯的灯座内短路          D．台灯的开关内短路

18、 下列说法正确的是（    ）

A．对人体的安全电压是36伏          B．家庭电路中的插座应与灯座串联起来

C．在家庭电路中可以用铜丝代替保险丝 D．电能表是用来测量用户消耗电能的仪表

三、作图题

19、请用笔画线代替导线，将图中连有开关的电灯和三孔插座接入家庭电路中

20、下图是安装一盏电灯和一个大功率插座的实物示意图，A、B为保险丝，请在图上画出接线．

四、实验,探究题

21、小芳家庭电路的一部分如图所示，未画出的部分还接有正在工作的其他用电器。她要利用电路中的电能表和手表测出图中电灯的电功率。

(1)    电能表面的示意图如图所示，表面上标的“3 000 r／kW·h”表示什么？

(2)请你为小芳设计一合理的实验方案，要求：

①写出主要的实验步骤;

②写出电灯的电功率表达式(用实验测量的物理量表示)。

参考答案

一、填空题

1、笔尾金属电极 火线　a、b间断路

2、串     0.25 mA

3、零；乙；右

4、440  严禁用湿手触摸开关

5、热  短路  火

6、（1）过载（电功率过大）（2）短路

7、笔尾金属电极 火线　a、b间断路

8、D　

二、选择题

9、C

10、C

11、A

12、故选B．

A、雷雨天气不能在大树下避雨，因为树比较高，而且树上带有水，树木就成了导体，容易将雷电引下来，人在树下避雨就可能会触电．故该选项正确但不合题意．

B、当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，这样自己也会触电，更不能用剪刀割断导线，剪刀是导体，自己也会触电；故该选项错误符合题意；

C、用湿布捂住口鼻，可以防止烟侵入身体，保护身体不受损害；故故该选项正确但不符合题意；

D、发生地震，若来不及外逃时，双手抱头躲避在墙角或坚实的家具下，亦可转移到承重墙较多、面积较小的房间内；故该选项正确但不符合题意；

13、CD

14、 BD

15、B

16、ABD

17、C

18、 D

三、作图题

19、

20、答案：如图所示

说明：在这个电路图中，原元件所给的不是非常整齐，甚至如熔丝A、B还有点不十分规范，这也是出题者，给考生制造犯错的一种可能，如果考生对于这个知识点不是非常有把握则有可能出错，这也是中考甄别与选拔的命题要求。因此，我们应该以不变的知识结构来应对中考中各种各样的变化

分析：这是一个关于家庭电路的连接的作图题，本题想要考查的是关于家庭电路连接的操作细节，有操作规范的要求，也包含着安全用电的考虑，是一种基础题，在这个知识块中,对于电灯接线操作的基本要求是：“火线零线并排走，零线直接进灯头，火线接在开关上，通过开关进灯头。”而对于插座的接线 方法是要求“左零右火”，三孔插座还要求中接地，如果电路中有熔丝，则要将熔丝接到火线上.

四、实验,探究题

21、 (1)每消耗(用)1 kw·h电能，转盘转过3 000转。

(2)实验步骤：①将其他用电器的开关断开；

②闭合电灯支路的开关，让电灯发光；

③用手表记录观察电能表在时间t内转过的转数n；

④电灯在时间t内所消耗的电能1.2×103n J,电功率表达式P＝。
