2023九年级物理下册第九章家庭用电单元综合测试题新版教科版

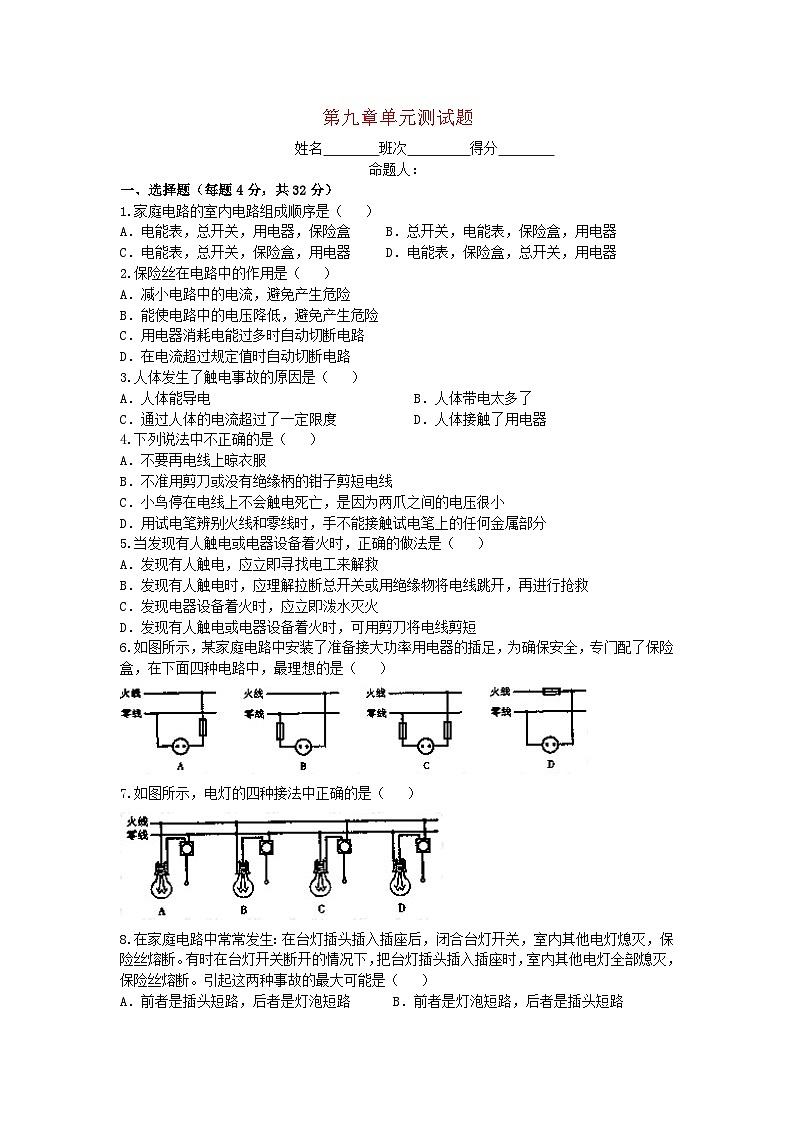

第九章单元测试题

姓名        班次         得分

命题人：

一、选择题（每题4分，共32分）

1.家庭电路的室内电路组成顺序是（   ）

A．电能表，总开关，用电器，保险盒     B．总开关，电能表，保险盒，用电器

C．电能表，总开关，保险盒，用电器     D．电能表，保险盒，总开关，用电器

2.保险丝在电路中的作用是（   ）

A．减小电路中的电流，避免产生危险

B．能使电路中的电压降低，避免产生危险

C．用电器消耗电能过多时自动切断电路

D．在电流超过规定值时自动切断电路

3.人体发生了触电事故的原因是（   ）

A．人体能导电                             B．人体带电太多了

C．通过人体的电流超过了一定限度           D．人体接触了用电器

4.下列说法中不正确的是（   ）

A．不要再电线上晾衣服

B．不准用剪刀或没有绝缘柄的钳子剪短电线

C．小鸟停在电线上不会触电死亡，是因为两爪之间的电压很小

D．用试电笔辨别火线和零线时，手不能接触试电笔上的任何金属部分

5.当发现有人触电或电器设备着火时，正确的做法是（   ）

A．发现有人触电，应立即寻找电工来解救

B．发现有人触电时，应理解拉断总开关或用绝缘物将电线跳开，再进行抢救

C．发现电器设备着火时，应立即泼水灭火

D．发现有人触电或电器设备着火时，可用剪刀将电线剪短

6.如图所示，某家庭电路中安装了准备接大功率用电器的插足，为确保安全，专门配了保险盒，在下面四种电路中，最理想的是（   ）

7.如图所示，电灯的四种接法中正确的是（   ）

8.在家庭电路中常常发生：在台灯插头插入插座后，闭合台灯开关，室内其他电灯熄灭，保险丝熔断。有时在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断。引起这两种事故的最大可能是（   ）

A．前者是插头短路，后者是灯泡短路      B．前者是灯泡短路，后者是插头短路

C．两者都是灯泡短路                    D．两者都是插头短路

二、填空题与作图题（9题至12题每空3分，13题6分，共42分）

9.教室里的各盏照明灯之间是    联的，开亮的灯越多，总电阻        。某天教室内的电灯突然全部不亮，电工师傅站在干燥的木凳上单手接触火线检查教室内的电路，他     （选填“会”或“不会”）发生触电事故。

10.家庭电路中有两根线，一根是      ，另一根是      ；家庭电路中的触电事故，都是人体直接或者间接跟      连通造成的。

11.当家庭电路上发生       现象或连入的用电器              时，会使电路中的电流过大，引起导线过热而发生危险，为防止这一现象，应在干路上安装        。

12.三孔插座比两孔插座多的那个孔是跟      相连的。用电器的三脚插头插在三孔插座里，不仅把用电部分接入了电路，还把用电器的      与      连接起来。

13.把带有开关的电灯，三孔插座正确的连入下图的家庭电路中。

三、计算题（26分）

14.某家庭电路安装的电能表上标有“220V 3A”字样，家中使用的电器有：75w的电视机一台，110w的电冰箱一台，300w的洗衣机一台。问最多还能再装40w的电灯多少盏？

15.一位同学家月初电能表的计数器上显示1836.5，他家有40w的电灯4盏，30w的收录机一台，80w的彩电一台。若所有用电器平均每天用电4小时，一个月（按30天算）共用电多少度？如果其他用电器工作时间不变，而每盏灯每天少开半小时，则一个月可节约多少度电？

参考答案

一、选择题

1.C  2.D  3.C  4.D  5.B  6.A  7.D  8.B

二、填空题

9.并 变小 不会

10.火线  零线  火线

11.短路  总功率过大  保险装置

12.大地  金属外壳 大地

13.略

14.4

15.32.4kwh  2.4kwh
