2021年中考物理二轮复习——作图专题（电路）基础训练

这是一份2021年中考物理二轮复习——作图专题（电路）基础训练，共12页。试卷主要包含了根据图所示的电路图连接实物图等内容，欢迎下载使用。

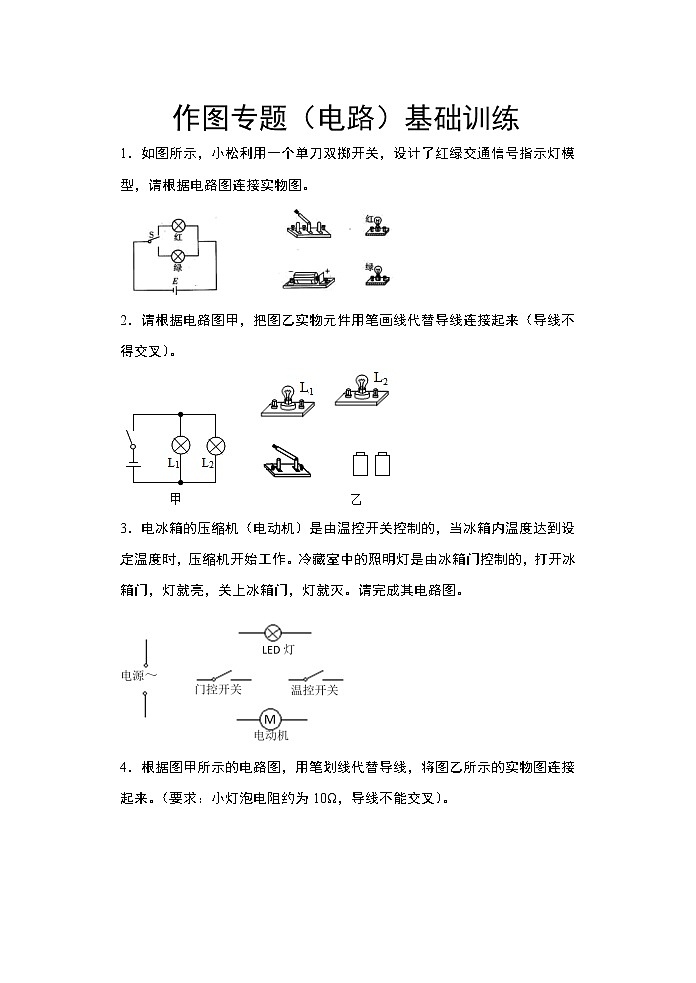

2．请根据电路图甲，把图乙实物元件用笔画线代替导线连接起来（导线不得交叉）。
3．电冰箱的压缩机（电动机）是由温控开关控制的，当冰箱内温度达到设定温度时，压缩机开始工作。冷藏室中的照明灯是由冰箱门控制的，打开冰箱门，灯就亮，关上冰箱门，灯就灭。请完成其电路图。

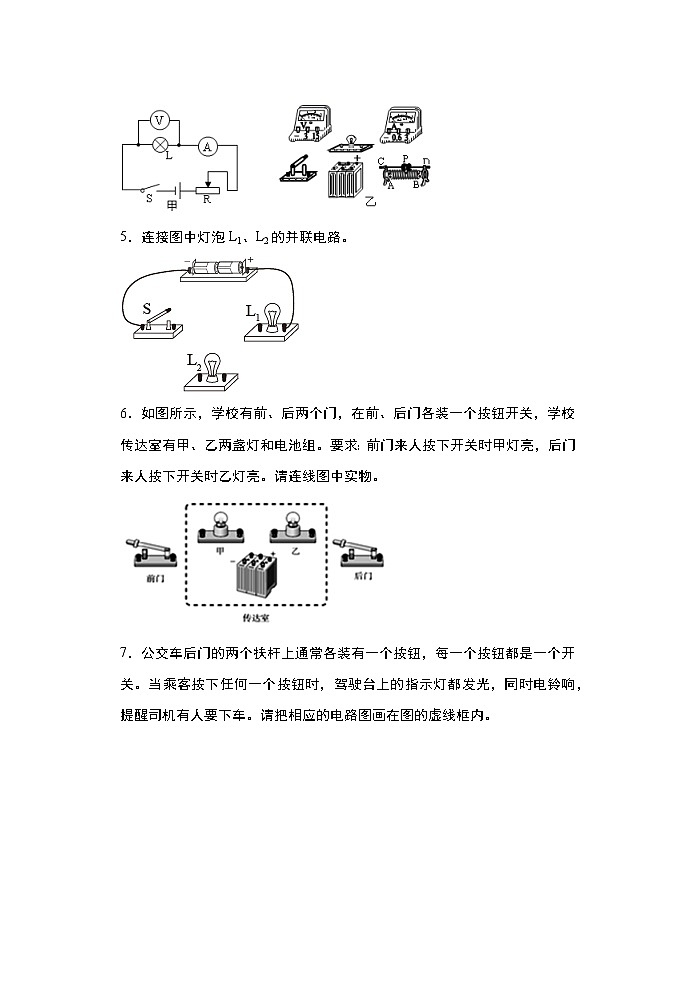

4．根据图甲所示的电路图，用笔划线代替导线，将图乙所示的实物图连接起来。（要求：小灯泡电阻约为10Ω，导线不能交叉）。
5．连接图中灯泡L1、L2的并联电路。
6．如图所示，学校有前、后两个门，在前、后门各装一个按钮开关，学校传达室有甲、乙两盏灯和电池组。要求：前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。请连线图中实物。
7．公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是一个开关。当乘客按下任何一个按钮时，驾驶台上的指示灯都发光，同时电铃响，提醒司机有人要下车。请把相应的电路图画在图的虚线框内。

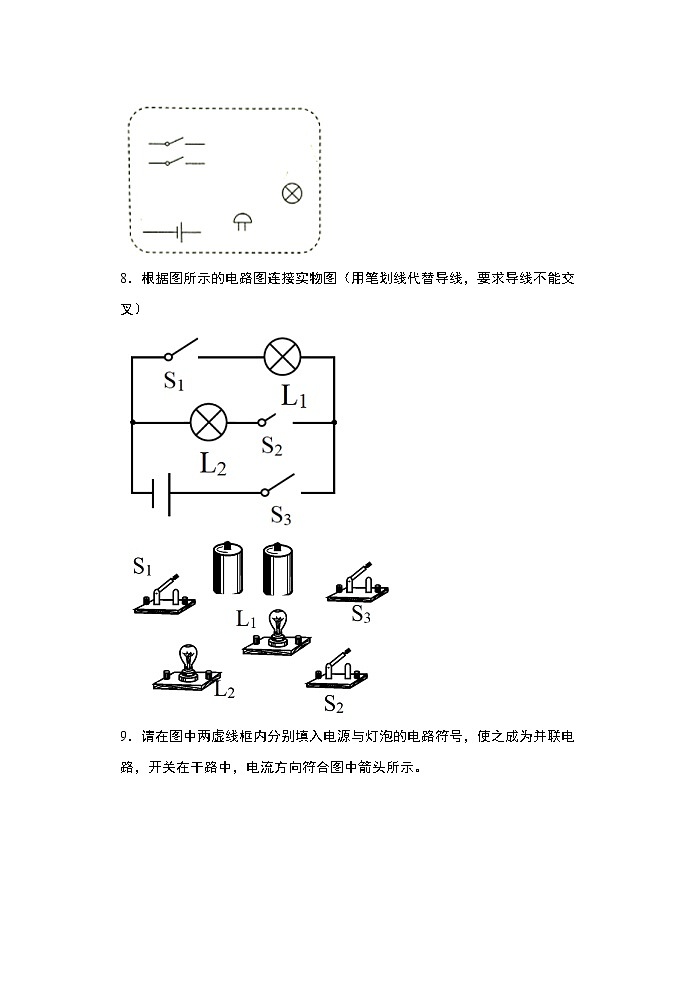

8．根据图所示的电路图连接实物图（用笔划线代替导线，要求导线不能交叉）
9．请在图中两虚线框内分别填入电源与灯泡的电路符号，使之成为并联电路，开关在干路中，电流方向符合图中箭头所示。
10．智能手机解锁时可以通过指纹开关S1解锁，也可以通过密码开关S2来解锁，若解锁成功屏幕灯L发光。请在下面虚线框中画出符合要求的电路（电路元件有：电源、屏幕灯L、指纹开关S1、密码开关S2）。
11．根据图所示的电路图用笔画线代替导线，将实物电路补充完整。（要求导线不能交叉）
12．在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上，补上后要求：闭合开关S后，当滑动变阻器的滑片自中点向左移动时，电流表的示数不变且不为零。
13．根据甲图，在乙的实物图上用笔画出连线。
14．按要求连接图电路，要求：L1、L2并联，电流表测干路上的电流。
15．1、2、3、4表示电路的四个连接点，要使两灯串联，画出正确的连接方法。
16．如图所示，请在两个虚线框内选填“电源”和“开关”的符号，使开关都闭合时 L1、L2 两灯组成并联电路。
17．如图所示实物电路，在原图上只改动一条线，使电流表测干路电流，开关控制整个电路，在改动的导线上打“”，然后画线重新连接。
18．图中，要求两灯并联，S是总开关，S1只控制灯泡L1，请将所缺的导线补画上（导线不能交叉）。
19．如图所示为一款小太阳取暖器，有多角度摇摆送暖、倾倒断电等功能。取暖器正常放置时开关S是闭合的，再分别闭合开关S1、S2，电动机和发热体分别开始工作，从而摇摆送暖，当正在工作的取暖器倾斜30℃以上时开关S自动断开，发热体和电动机同时停止工作。请根据上述情况画出取暖器的电路图。（发热体用电阻符号表示）
20．高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要。青少年科技创新大赛的获奖作品（5G 高铁轨道螺丝警报器），设计了检测螺丝松动的报警方案。其主要的科学原理是：螺丝（螺丝在电路图中用虚线框表示，其电阻很小，可忽略不计） 连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理。请在虚线框内画出符合实际的电路图。
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．。
14．
15．
16．
17．
18．
19．
20．
