2021年中考物理二轮复习——作图专题（家庭电路）基础训练

这是一份2021年中考物理二轮复习——作图专题（家庭电路）基础训练，共12页。

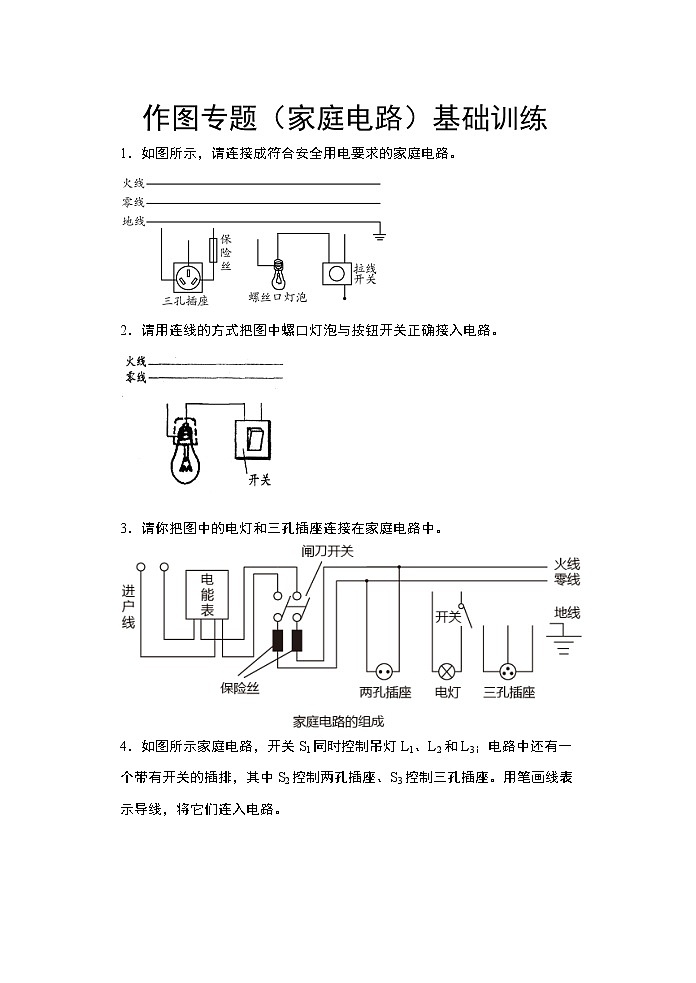

2．请用连线的方式把图中螺口灯泡与按钮开关正确接入电路。
3．请你把图中的电灯和三孔插座连接在家庭电路中。
4．如图所示家庭电路，开关S1同时控制吊灯L1、L2和L3；电路中还有一个带有开关的插排，其中S2控制两孔插座、S3控制三孔插座。用笔画线表示导线，将它们连入电路。
5．为节约电能，地下通道电动扶梯只需在白天且有人时才开启，利用红外线自动开关（现场有人，闭合，现场无人，断开）以及可见光自动开关（白天，闭合，夜间，断开）控制电路，可达到目的。请用笔画导线完成方框中图的模拟电路连接（横平竖直画直线）。
6．在抗击“新冠肺炎”的战役中，护士小玲需要随时看护患者，如图所示，两名患者在各自隔离病房内只要闭合床头开关，小玲就知道哪位患者在呼唤。请在图中虚线框内用笔画线代替导线按照上述要求连接电路（导线不许“十”字交叉）。

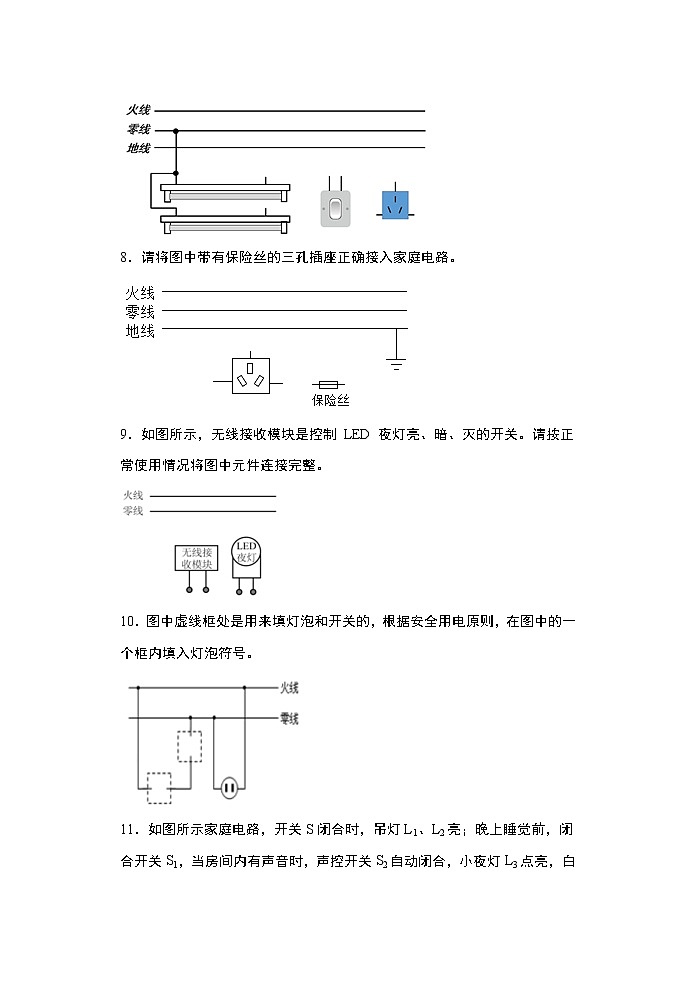

7．如图所示，请将两支日光灯连接起来，让开关可以同时控制它们的亮暗，并连接一个不受开关控制的三孔插座。
8．请将图中带有保险丝的三孔插座正确接入家庭电路。
9．如图所示，无线接收模块是控制 LED 夜灯亮、暗、灭的开关。请按正常使用情况将图中元件连接完整。
10．图中虚线框处是用来填灯泡和开关的，根据安全用电原则，在图中的一个框内填入灯泡符号。
11．如图所示家庭电路，开关S闭合时，吊灯L1、L2亮；晚上睡觉前，闭合开关S1，当房间内有声音时，声控开关S2自动闭合，小夜灯L3点亮，白天时断开S1，即使有声音L3也不会亮，达到节能的目的。墙上的插排有两个插座，各由一个开关来控制，S3闭合，在开关旁的红指示灯亮，表示三孔插座有电，S4闭合，开关旁的绿色指示灯亮，表示二孔插座有电。指示灯由发光二极管和电阻组成，如果指示灯坏了，不影响插座正常工作。请用笔画线将它们连入电路。
12．请你完成图中家庭电路图的连接。虚线框内的导线不能交叉。
13．如图所示为小强家某个房间内的实物电路。请在右侧虚线框内画出该房间内家庭电路的两孔插座和照明灯的电路图。
14．请将图中的“光控开关”、“声控开关”、节能灯和三孔插座用笔画线代替导线正确连入电路。要求：只有在光线很暗且有声音时灯才亮，符合安全用电原则且三孔插座不受开关的控制。
15．有一种插线板在使用中发现∶插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯（要与电阻串联）发光，插孔可以提供工作电压。如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象；
(1)在方框内画出符合要求的电路图（插孔在框中已画出，不考虑接地）；
(2)按你设计的电路图在图中画出开关、指示灯、电阻和插孔与电源线的连接方式，并符合安全用电。
16．请将图中的元件按照安全用电的原则接入电路。
17．请完成如图所示电路图。要求∶①楼道灯由光控开关、声控开关和灯泡组成的自动控制电路，要求在光线较暗且有声音时才亮；②安装一个不受开关控制的三孔插座。
18．某公司的自动扶梯只需在白天且有人时才开启，其他时间都停止运行，为此，电梯电路中设计有红外线自动开关（现场有人时闭合，现场无人时 断开）和可见光自动开关（白天闭合，夜间断开），另外，为了在出现紧急情况时能及时切断电源，使扶梯停止运行，在扶梯的两端还加装了两个应急常闭开关 、。请利用笔画线将下图中的元件连接成满足上述要求的电路。 ___
19．带有烘干功能的滚筒洗衣机，其主要元件有电动机、加热器（可看做是发热电阻），控制他们工作的有两个开关、，将该洗衣机接在家庭电路中使用时，要求洗衣和烘干均能独立进行。答题卡上已给出火线和零线的位置，请在答题卡指定的虚线框内画出符合上述要求的电路图。
20．如图甲是小明家新换的一款带开关的插座，它是由两孔插座、三孔插座和开关组合而成，开关控制整个插座。图乙方框内是其内部示意图，“”代表接线柱。请将图乙电路连接完整。要求：符合安全用电原则，方框内导线只允许连在接线柱上。

1． 如下图所示：
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．
15．
16．
17．
18．
19．
20．
