2021年中考物理二轮复习——作图专题（力的示意图）基础训练

这是一份2021年中考物理二轮复习——作图专题（力的示意图）基础训练，共10页。试卷主要包含了画出图中果篮所受重力的示意图等内容，欢迎下载使用。

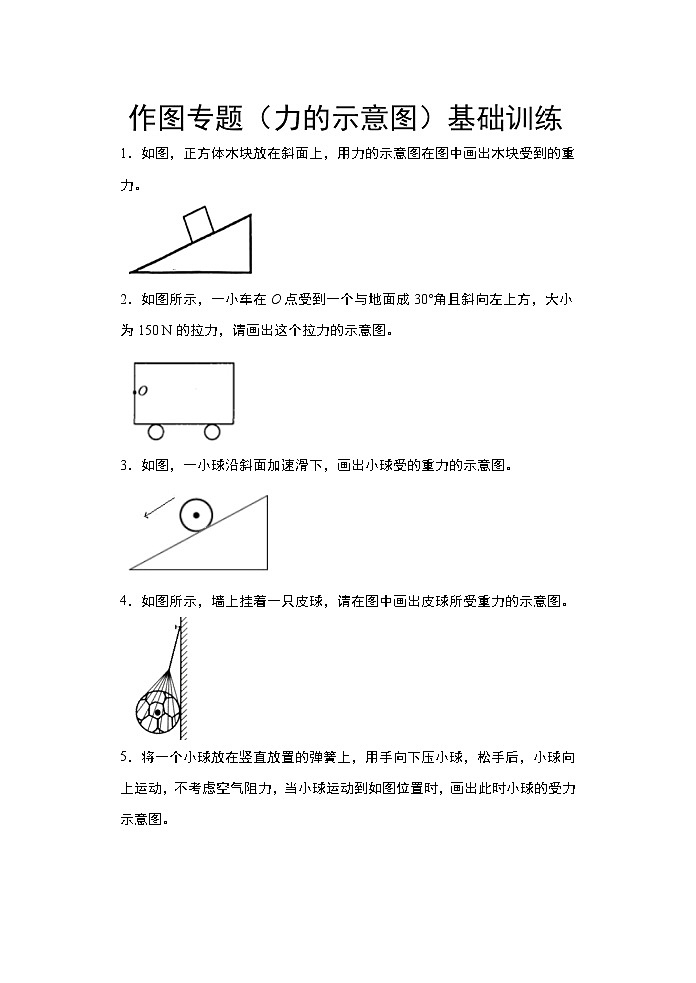

2．如图所示，一小车在O点受到一个与地面成30°角且斜向左上方，大小为150 N的拉力，请画出这个拉力的示意图。
3．如图，一小球沿斜面加速滑下，画出小球受的重力的示意图。
4．如图所示，墙上挂着一只皮球，请在图中画出皮球所受重力的示意图。

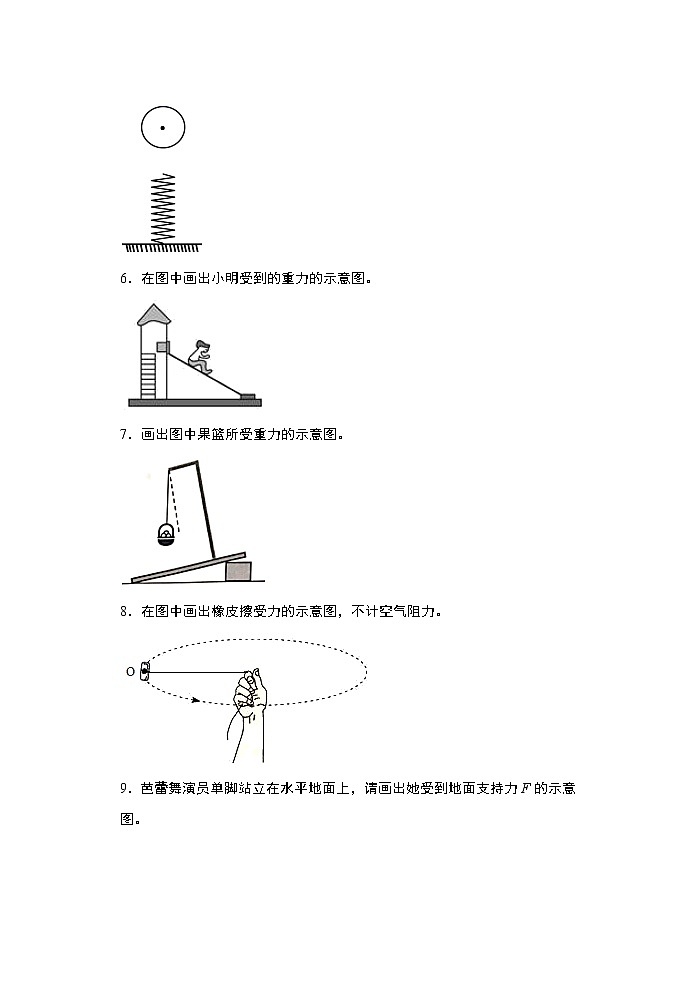

5．将一个小球放在竖直放置的弹簧上，用手向下压小球，松手后，小球向上运动，不考虑空气阻力，当小球运动到如图位置时，画出此时小球的受力示意图。
6．在图中画出小明受到的重力的示意图。
7．画出图中果篮所受重力的示意图。
8．在图中画出橡皮擦受力的示意图，不计空气阻力。

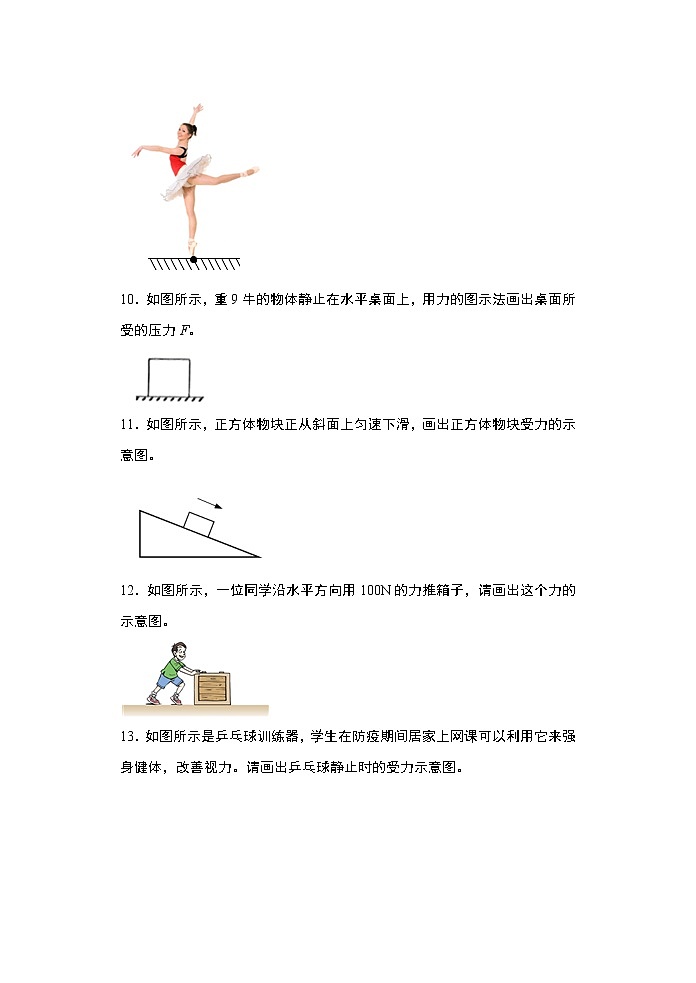

9．芭蕾舞演员单脚站立在水平地面上，请画出她受到地面支持力F的示意图。
10．如图所示，重9牛的物体静止在水平桌面上，用力的图示法画出桌面所受的压力F。
11．如图所示，正方体物块正从斜面上匀速下滑，画出正方体物块受力的示意图。
12．如图所示，一位同学沿水平方向用100N的力推箱子，请画出这个力的示意图。
13．如图所示是乒乓球训练器，学生在防疫期间居家上网课可以利用它来强身健体，改善视力。请画出乒乓球静止时的受力示意图。
14．起源于南宋的小吃“油条”，目前成为很多国民餐桌上的早餐。因受新冠肺炎的影响，小秋同学无法吃到香喷喷的油条，在抖音小视频的指导下，小秋同学挑战做油条。当她将醒好的面切成长条放入油锅中后，发现先沉底后上浮至油面，请你在右图中A点帮助小秋同学，分析画出油条在上浮过程中受到的力。（不计油的阻力）
15．如图所示，当用钢尺把下面的象棋子用力打出后，上面的棋子会落回原处，已知物体所受空气阻力与物体速度的平方成正比，请在图中黑点处画出棋子水平飞出后的瞬间受力示意图．
16．如图所示，一个质量为3kg的小球，悬浮在斜面上盛水的杯中．试用力的示意图画出小球所受到的浮力和重力．
17．如图所示，滑块被弹簧弹出后，沿光滑斜面向上运动，不考虑空气阻力，请画出滑块所受力的示意图．
18．工人利用传送带运送包装好的防疫物资。如图所示，防疫物资M正随水平传送带向右匀速移动，请作出此时物资M的受力示意图。
19．如图甲所示，一位同学水平向右推着箱子。请在图乙中画出箱子所受的推力F、箱子所受的重力G、及地面对箱子的支持力N（O点为力的作用点）。
20．如图所示，物块在水平向左滑动并压缩弹簧。在O点画出物块所受弹力的示意图。
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．
15．
16．
17．
18．
19．
20．
