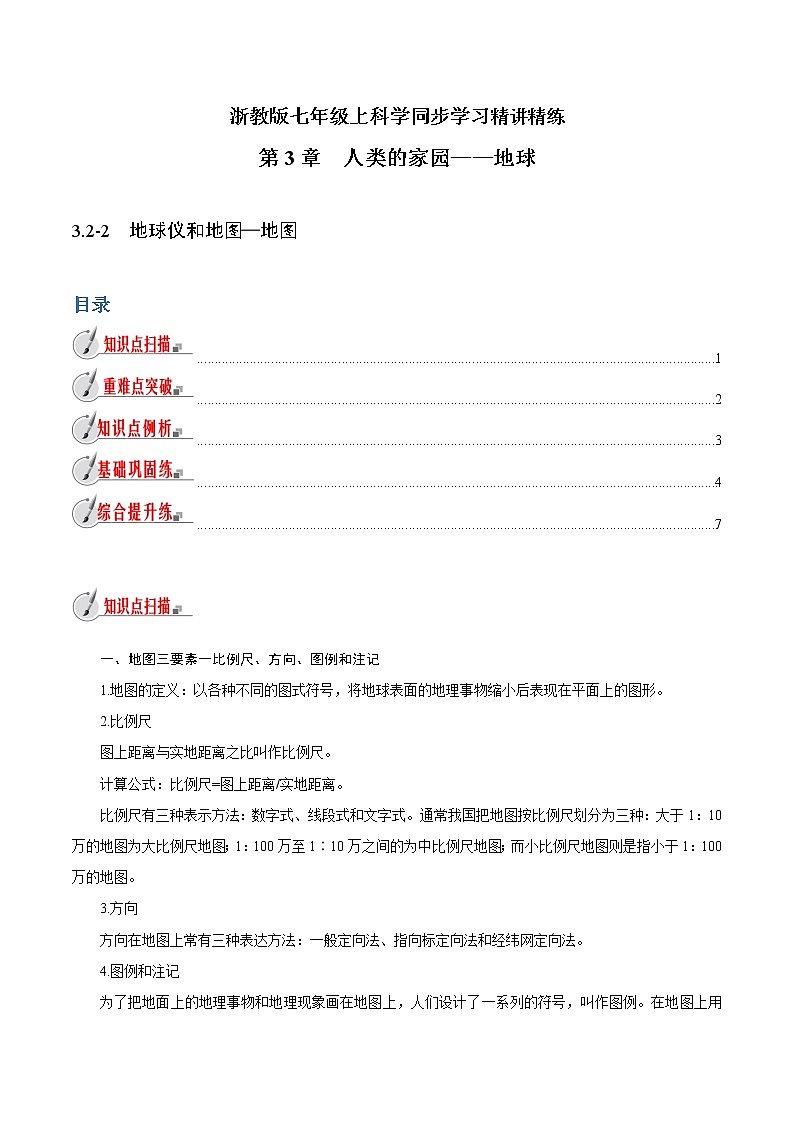

3.2-2 地球仪和地图—地图
目录
TOC \ "1-3" \h \z \u \l "_Tc31406" PAGEREF _Tc31406 \h 1
\l "_Tc19414" PAGEREF _Tc19414 \h 2
\l "_Tc556" PAGEREF _Tc556 \h 3
\l "_Tc25326" PAGEREF _Tc25326 \h 4
\l "_Tc29130" PAGEREF _Tc29130 \h 7
一、地图三要素一比例尺、方向、图例和注记
1.地图的定义：以各种不同的图式符号，将地球表面的地理事物缩小后表现在平面上的图形。
2.比例尺
图上距离与实地距离之比叫作比例尺。
计算公式：比例尺=图上距离/实地距离。
比例尺有三种表示方法：数字式、线段式和文字式。通常我国把地图按比例尺划分为三种：大于1：10万的地图为大比例尺地图；1：100万至1∶10万之间的为中比例尺地图；而小比例尺地图则是指小于1：100万的地图。
3.方向
方向在地图上常有三种表达方法：一般定向法、指向标定向法和经纬网定向法。
4.图例和注记
为了把地面上的地理事物和地理现象画在地图上，人们设计了一系列的符号，叫作图例。在地图上用来说明地理事物的文字和数字叫作注记。

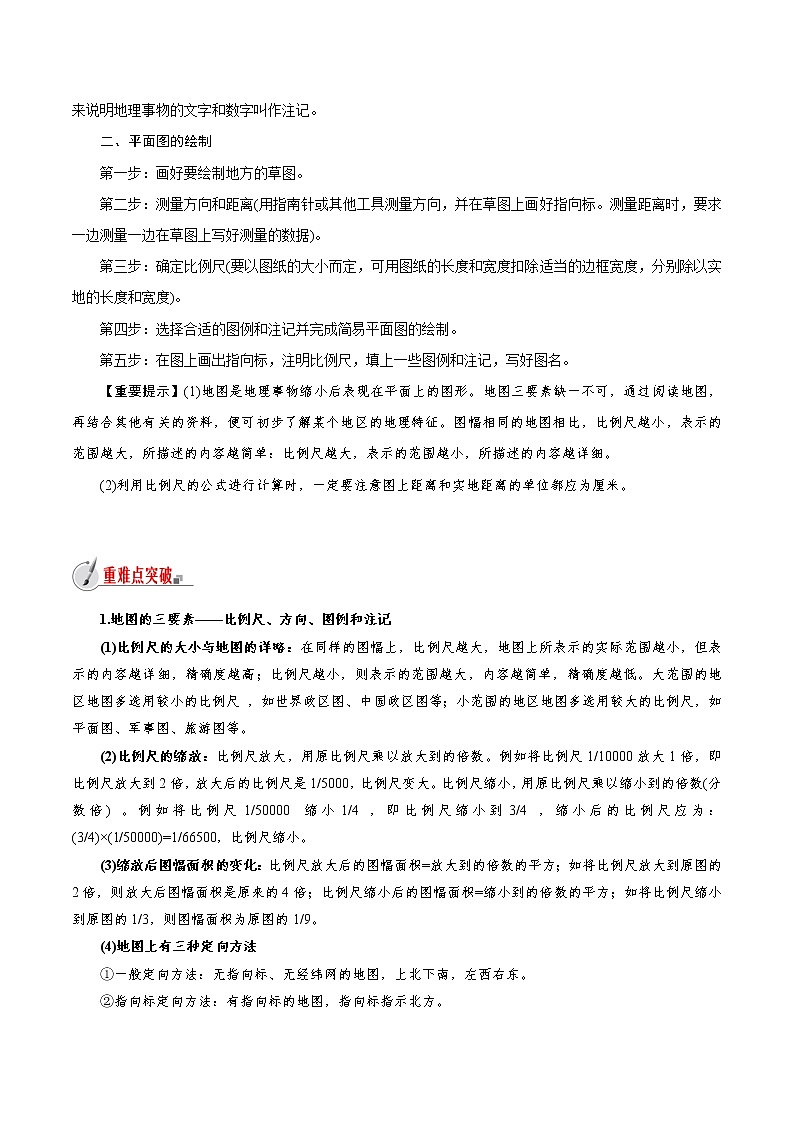

二、平面图的绘制
第一步：画好要绘制地方的草图。
第二步：测量方向和距离(用指南针或其他工具测量方向，并在草图上画好指向标。测量距离时，要求一边测量一边在草图上写好测量的数据)。
第三步：确定比例尺(要以图纸的大小而定，可用图纸的长度和宽度扣除适当的边框宽度，分别除以实地的长度和宽度)。
第四步：选择合适的图例和注记并完成简易平面图的绘制。
第五步：在图上画出指向标，注明比例尺，填上一些图例和注记，写好图名。
【重要提示】(1)地图是地理事物缩小后表现在平面上的图形。地图三要素缺一不可，通过阅读地图，再结合其他有关的资料，便可初步了解某个地区的地理特征。图幅相同的地图相比，比例尺越小，表示的范围越大，所描述的内容越简单：比例尺越大，表示的范围越小，所描述的内容越详细。
(2)利用比例尺的公式进行计算时，一定要注意图上距离和实地距离的单位都应为厘米。
1.地图的三要素——比例尺、方向、图例和注记
(1)比例尺的大小与地图的详略：在同样的图幅上，比例尺越大，地图上所表示的实际范围越小，但表示的内容越详细，精确度越高；比例尺越小，则表示的范围越大，内容越简单，精确度越低。大范围的地区地图多选用较小的比例尺 ，如世界政区图、中国政区图等；小范围的地区地图多选用较大的比例尺，如平面图、军事图、旅游图等。
(2)比例尺的缩放：比例尺放大，用原比例尺乘以放大到的倍数。例如将比例尺1/10000放大1倍，即比例尺放大到2倍，放大后的比例尺是1/5000，比例尺变大。比例尺缩小，用原比例尺乘以缩小到的倍数(分数倍)。例如将比例尺1/50000缩小1/4，即比例尺缩小到3/4，缩小后的比例尺应为：(3/4)×(1/50000)=1/66500，比例尺缩小。
(3)缩放后图幅面积的变化：比例尺放大后的图幅面积=放大到的倍数的平方；如将比例尺放大到原图的2倍，则放大后图幅面积是原来的4倍；比例尺缩小后的图幅面积=缩小到的倍数的平方；如将比例尺缩小到原图的1/3，则图幅面积为原图的1/9。
(4)地图上有三种定向方法
①一般定向方法：无指向标、无经纬网的地图，上北下南，左西右东。
②指向标定向方法：有指向标的地图，指向标指示北方。
③经纬网定向方法：有经纬网的地图，经线指示南北，纬线指示东西。其中经纬网定向方法最为精确，在有经纬网的地图上辨别方向，首先要确定图上的经线是东经还是西经，纬线是南纬还是北纬。
(5)地图上的图例和注记：看懂地图首先要熟悉图例和注记。
2.比例尺的类型
【常考1】平面示意图识别

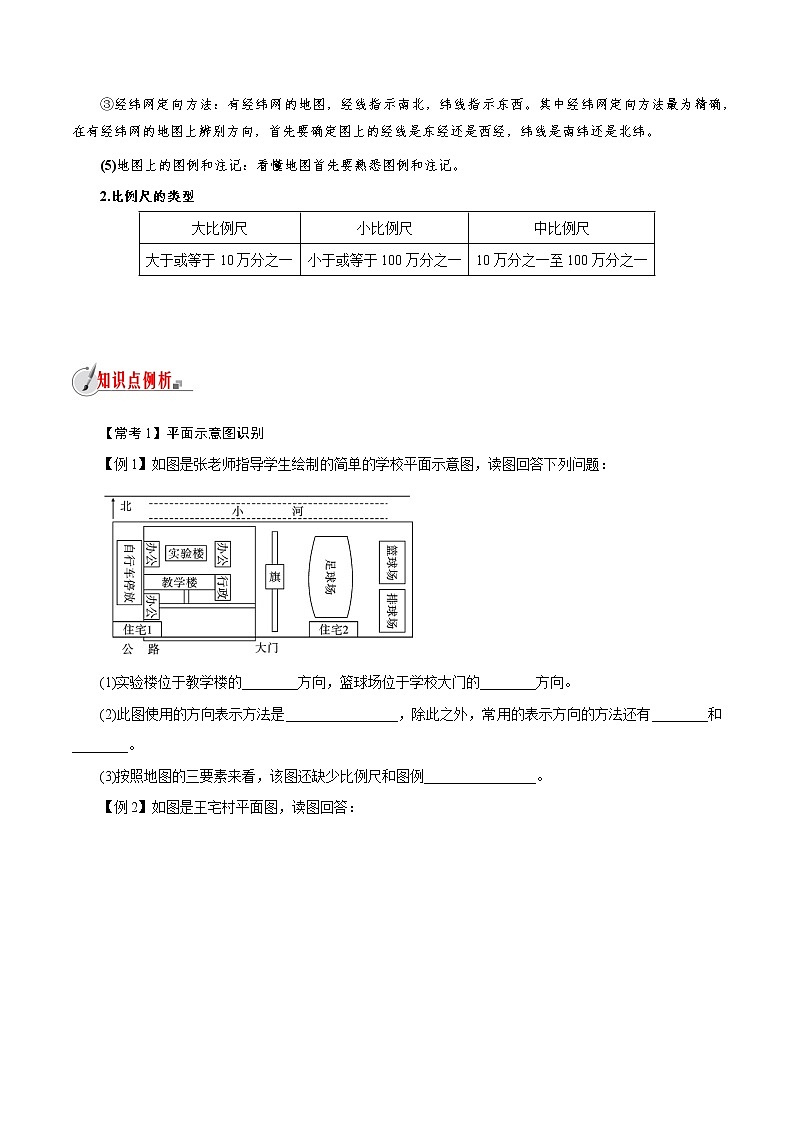

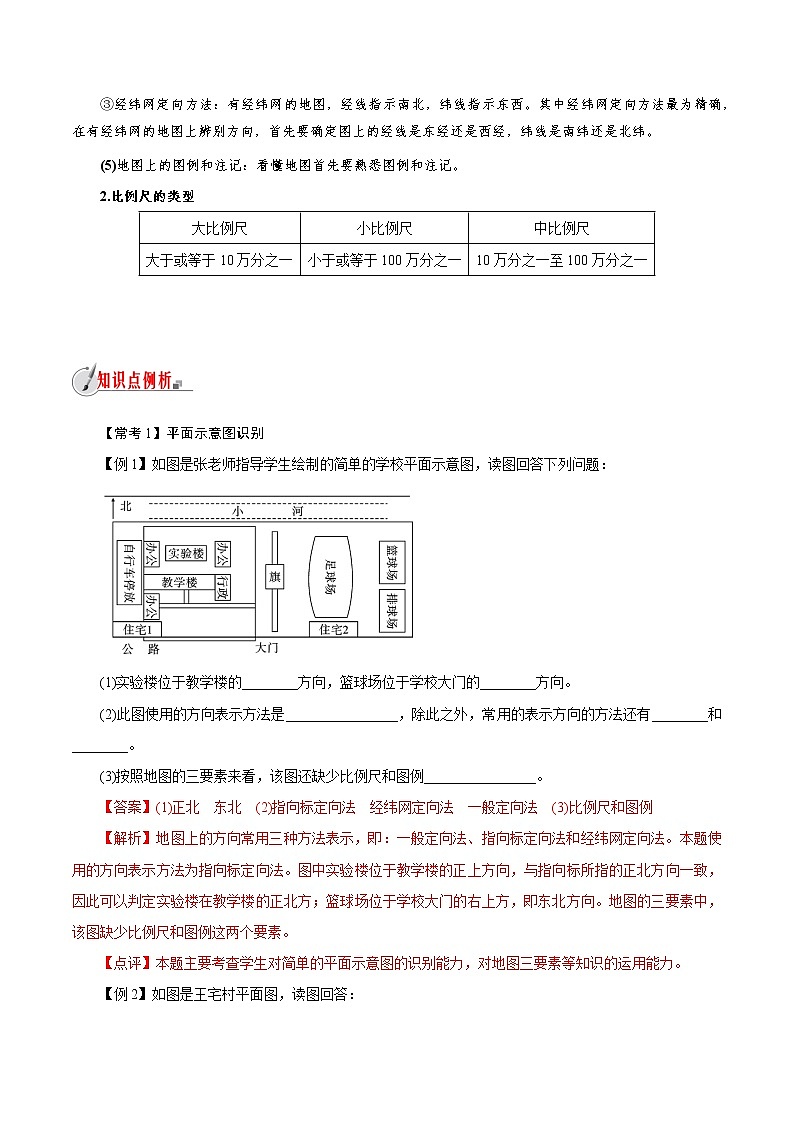

【例1】如图是张老师指导学生绘制的简单的学校平面示意图，读图回答下列问题：
(1)实验楼位于教学楼的________方向，篮球场位于学校大门的________方向。
(2)此图使用的方向表示方法是________________，除此之外，常用的表示方向的方法还有________和________。
(3)按照地图的三要素来看，该图还缺少比例尺和图例________________。
【例2】如图是王宅村平面图，读图回答：
(1)王宅村中心与林场场部中心的实际直线距离大约是________千米。
(2)图中铁路的走向是________，河流的大致流向是________方向。
(3)从林场场部沿公路去王宅村，先朝________方向，然后转向________，最后转向________就可以达到王宅村了。
(4)本图采用的定向方法是________定向法，常见的定向方法还有________定向法和________定向法。
(5)该平面图具备了地图三要素，即________、________、________。
1．地图的三要素是____________、____________、______________。
2．“上北下南，左西右东”的适用范围为( )
A．所有地图 B．带指向标地图 C．经纬网地图 D．没有特殊方向标志的地图
3．比例尺“图上1厘米等于实地距离500米”的数字式表达方式是( )
A.eq \f(1,500) B.eq \f(1,500 000)
C．1∶50 000厘米 D．1∶50 000
4．如图教学楼在大门的什么方向( )
A．正北 B．正西 C．东北 D．正南
5．下列有关地图比例尺的说法，正确的是( )
A．比例尺愈大，地图表示的范围就愈大
B．比例尺愈小，地图反映的内容就详细
C．比例尺较小的地图比比例尺较大的地图要精确些
D．比例尺通常有数字式、文字式和线段式三种表现方式
6．下面是四幅图幅相同的经纬网地图，比例尺最大的地图是( )
7．图中小河的流向大致是( )
A．由南向北流 B．由东向西流 C．由北向南流 D．由西向东流
8．小刚同学要用A4纸(长约30 cm，宽约21 cm)绘制校园操场(有周长400米的标准跑道)示意图，他选取的最合适的比例尺是( )
A．1∶200 B．1∶800 C．1∶8 000 D．1∶20 000
9．图中没有呈现的图例是( )
A．河流 B．沙漠 C．铁路 D．洲界
10．若地图的图幅相同，则下列比例尺中能让地图内容最详细的是( )
A．1∶30 000 000 B．图上1厘米代表实地距离30千米
C.eq \f(1,30 000) D.
11．当你在一个陌生城市旅游时，选择的导游图应当是( )
A．比例尺尽可能小的地图 B．世界地图 C．中国地图 D．比例尺尽可能大的地图
12．要想知道发生雅安地震的四川省在中国的位置，需要查找的地图是( )
A．中国气候图 B．中国政区图 C．中国地形图 D．中国水系图
13．某幅地图的比例尺是1∶8 000 000，若比例尺缩小到原比例尺的一半，缩小后的地图比例尺是( )
A．1∶4 000 000 B．地图上1厘米代表实地距离20千米
C．1∶16 000 000 D．1∶24 000 000
14．根据下面三幅北京市的地图填空。
比例尺最大的是________图；表示实地面积最大的是________图；内容最详细的是________图。
15．读图并回答问题。
(1)在图中，应该依据________判断方向。
(2)读图可知，A村庄在B村庄的________方向，小河从c到d是自________(方向)向________(方向)流淌。
16．从海南某地(20°N，110°E)起航的渔政船，向正在(10°N，117°E)附近海域的渔船靠近。渔政船选择的前进方向应该大致是( )
A．东北方向 B．西北方向 C．正南方向 D．东南方向
17．在一次军事演习中，工兵连负责架桥渡河，现有沿途四条河流的地图，需准备架桥材料最多的是( )
18．如图是某动物园门口的一幅导游图，该图不属于一幅真正意义的地图，它缺少地图应具备的某些基本要素，所以在使用该图时，你无法做到的是( )
A．辨别方向 B．估算距离 C．确定自己的游览路线 D．确定各种动物的位置
19．请你参加某中学兴趣小组开展的校园规划活动。
(1)画一画：如图所示，学校教学楼位于田径场南北两侧，学生公寓位于科技楼的北面，请你按照图例，将校园平面图画完整。
(2)算一算：量得南北两幢教学楼之间的图上距离为3.5厘米，则其实地距离为________米。
(3)想一想：校园计划扩建到长、宽各为90米的规模，要求在长宽各为20厘米的纸上，完整且最详尽地绘出该校园平面图，应选用的比例尺是________。
A．1∶1 000 B．1∶800 C．1∶500 D．1∶30
20．据报道，一艘巴拿马籍货轮在如图所示海域翻沉，正在附近航行的A、B两艘轮船立即前往搭救，读图，运用所学知识回答下列问题。
(1)货轮失事地点的地理坐标是(40°N，170°E)，请用★将它的位置标在图中。
(2)货轮失事地点位于________(填“东”或“西”)半球，________(填“南”或“北”)半球，属于__________(填“高”“中”或“低”)纬度。
(3)图中A、B在同一________(填“纬线”或“经线”)上，据此判断A位于B的________方向。
(4)若只考虑距离因素，能最快赶到出事地点的轮船是_______(填字母)，它应该向________方向航行去搭救遇险人员。
21．有两个同村的同学甲和乙，甲家在乙家的西北方向。两个人分别绘制了一幅村庄平面图(图幅大小相同)，结果发现两幅图有两个明显不同的地方：①甲同学绘制的图中，甲、乙两家更近一些；②甲、乙两家的相对位置也不同。(乙绘图如图)
(1)在图中的虚线框内画出正确的指向标箭头。
(2)请你解释出现①现象的原因。
大比例尺
小比例尺
中比例尺
大于或等于10万分之一
小于或等于100万分之一
10万分之一至100万分之一
