初中物理人教版八年级下册第十二章 简单机械12.2 滑轮课前预习ppt课件
展开
这是一份初中物理人教版八年级下册第十二章 简单机械12.2 滑轮课前预习ppt课件，共38页。PPT课件主要包含了杠杆的缺陷，窗帘轨道上的滑轮，起重机，生活中的滑轮，塔吊上的滑轮，探究一定滑轮特点，实验操作，定滑轮特点，力的关系，距离关系等内容，欢迎下载使用。
第十二章 第２节 滑轮

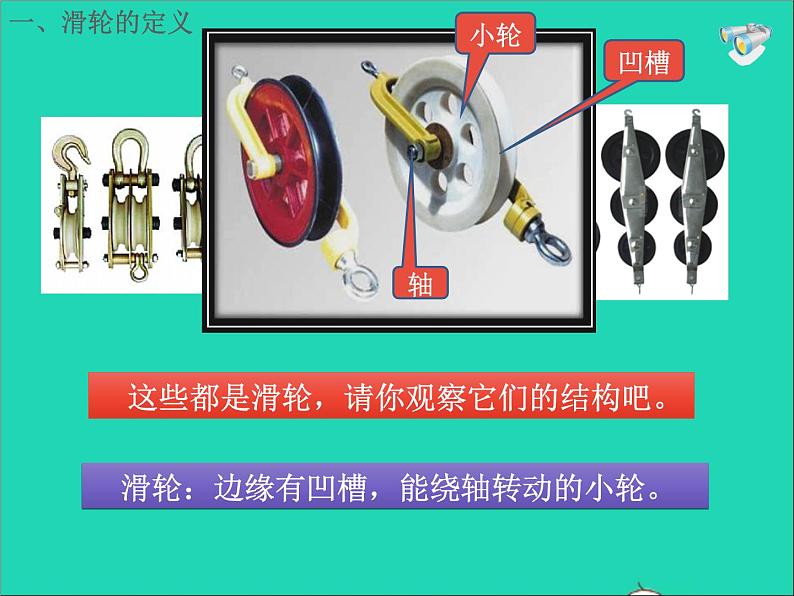

这些都是滑轮，请你观察它们的结构吧。
滑轮：边缘有凹槽，能绕轴转动的小轮。
下面两个滑轮在使用上有什么不同呢?
货物上升时，电动机下面的滑轮随物体一起移动。
滑轮在工作时，根据轴的位置是否移动，又分为定滑轮和动滑轮两种。
使用时，轴固定不动，叫定滑轮。
使用时，轴和重物一起移动，叫动滑轮。
探究使用定滑轮提升物体时，分别在用力大小、方向以及移动距离方面的特点。
使用定滑轮匀速提升钩码，在拉动过程中读出F,同时将测出的h和s，填入表中(一个钩码受到的重力约为0.5N）
使用定滑轮不省力，不省距离； 但可以改变力的方向。
使用定滑轮不省力，不省距离；但可以改变力的方向。
S = h
工作时，轴随着物体移动的滑轮叫动滑轮。
分别在用拉力大小、方向以及移动距离方面的特点．
使用动滑轮可以省力（一半的力）； 但费距离S = 2h，且不改变力的方向。
2、如图所示，物体重G=500N，滑轮重10N，当物体G匀速上升时，则挂钩B承受拉力为_____N，挂钩A承受________N的拉力，拉力F为_______N，若绳子自由端向上拉动0.5米，则物体向上移动________m。
1. 物体重10N，且处于静止状态。该滑轮是＿＿＿滑轮，手拉弹簧测力计在1位置时的示数为＿＿＿＿N。若手拉弹簧测力计在1、2、3三个不同位置时的拉力分别是F1、F2、F3，则它们的大小关系是F1＿＿＿F2＿＿＿F3。这证明使用定滑轮不能改变力的＿＿＿＿，只能改变力的＿＿＿＿。
定滑轮可以改变力的方向，但不能省力。 动滑轮可以省力，但不能改变力的方向。 能否得到这样一种机械，它既可以省力，又可以改变力的方向呢？
定滑轮与动滑轮的组合叫滑轮组。
结论：使用滑轮组既可以省力； 又可以改变力的方向。
想一想：还有别的绕线方法吗？
这两种绕线方法有什么不同？
1．绳子的起点2．拉力的方向3．拉力的大小4．移动的距离
使用滑轮组匀速提升钩码，在拉动过程中读出F,同时将测出的h和s，填入表中(一个钩码受到的重力约为0.5N）
滑轮组的作用 (若忽略了滑轮重和绳与滑轮的摩擦力)
如果要计滑轮的重力呢？
n为承担物重的绳子段数。
讨论：若每个滑轮重30 N，结果如何？
利用两个定滑轮和两个动滑轮，可以怎样绕绳子呢？
讨论：这两种绕线方法有什么不同？
当n为偶数时，绳子的起端（或末端）在定滑轮上；当n为奇数时，绳子的起端（或末端） 在动滑轮上。
三条原则：1．滑轮组绳子的绕法有两种。一是绳子先系在定滑轮的固定挂钩上，绕过下面的动滑轮，再绕过上面的定滑轮；二是绳子先系在动滑轮的固定挂钩上，绕过定滑轮，然后再绕过动滑轮。每个滑轮，绳子只能绕一次。2．遵循“偶定奇动”的方法。若绳子段数n为偶数，绳子固定端在定滑轮上；若绳子段数n为奇数，绳子固定端在动滑轮上。3．在判断滑轮组省力情况时,关键是确定承担总重的绳子段数n,也就是有几段绳子和动滑轮相连。最省力时绳子段数n与滑轮个数n′的关系是n=n′+1。
汽车重2×104 N，陷入泥中，受到的阻力为3×103 N。用如图所示装置，则至少要用多大的力才能将汽车拉出？
杠杆、滑轮等简单机械，有的省力有的不省力；使用它们时，有的可以移动较短的距离，有的却要移动更长的距离。通过这几种简单机械的学习，你认为省力或费力、省距离或费距离，它们之间有什么关系？
省力的机械则费距离，省距离的机械则费力；不可能有既省力又费距离的简单机械
简单的机械运动还包括轮轴与斜面，轮轴由一个轴和一个大轮组成，斜面是大家经常接触的，下面我们给出了常见的轮轴与斜面的图例：
G动=5 NG=50 N
1：如下图(a)所示，物体B重100N，在力F作用下匀速上升时，F应等于＿＿＿N。（不计摩擦）
3、 如图3所示的滑轮是______滑轮，若弹簧秤示数为150N，滑轮重30N，则物体重_________N。
4. 物体重10N，且处于静止状态。该滑轮是＿＿＿滑轮，手拉弹簧测力计在1位置时的示数为＿＿＿＿N。若手拉弹簧测力计在1、2、3三个不同位置时的拉力分别是F1、F2、F3，则它们的大小关系是F1＿＿＿F2＿＿＿F3。这证明使用定滑轮不能改变力的＿＿＿＿，只能改变力的＿＿＿＿。
5．如图所示，不计动滑轮的质量及转动摩擦，当竖直向上的力F=10N时，恰能使重物G匀速上升，则重物G= N，绳固定端拉力为 N，重物上升10cm，力F向上移动 cm。
1．定滑轮左端绳子下端挂着相同的重物，若在定滑轮右端的绳子自由端分别沿三个方向用力（如图所示），力的大小分别为：F1、F2、F3，则 （ ）。 A．F1最大 B．F2最大 C．F3最大 D．三个力一样大
2． 用滑轮按图甲、乙、丙所示三种不同方式，拉着同一物体在水平面上做匀速直线运动，拉力分别是F1、F2、F3，则（ ）。 A． F1>F2>F3 B． F2>F3>F1 C． F2>F1>F3 D． F3>F1>F2
第十二章 第２节 滑轮
这些都是滑轮，请你观察它们的结构吧。
滑轮：边缘有凹槽，能绕轴转动的小轮。
下面两个滑轮在使用上有什么不同呢?
货物上升时，电动机下面的滑轮随物体一起移动。
滑轮在工作时，根据轴的位置是否移动，又分为定滑轮和动滑轮两种。
使用时，轴固定不动，叫定滑轮。
使用时，轴和重物一起移动，叫动滑轮。
探究使用定滑轮提升物体时，分别在用力大小、方向以及移动距离方面的特点。
使用定滑轮匀速提升钩码，在拉动过程中读出F,同时将测出的h和s，填入表中(一个钩码受到的重力约为0.5N）
使用定滑轮不省力，不省距离； 但可以改变力的方向。
使用定滑轮不省力，不省距离；但可以改变力的方向。
S = h
工作时，轴随着物体移动的滑轮叫动滑轮。
分别在用拉力大小、方向以及移动距离方面的特点．
使用动滑轮可以省力（一半的力）； 但费距离S = 2h，且不改变力的方向。
2、如图所示，物体重G=500N，滑轮重10N，当物体G匀速上升时，则挂钩B承受拉力为_____N，挂钩A承受________N的拉力，拉力F为_______N，若绳子自由端向上拉动0.5米，则物体向上移动________m。
1. 物体重10N，且处于静止状态。该滑轮是＿＿＿滑轮，手拉弹簧测力计在1位置时的示数为＿＿＿＿N。若手拉弹簧测力计在1、2、3三个不同位置时的拉力分别是F1、F2、F3，则它们的大小关系是F1＿＿＿F2＿＿＿F3。这证明使用定滑轮不能改变力的＿＿＿＿，只能改变力的＿＿＿＿。
定滑轮可以改变力的方向，但不能省力。 动滑轮可以省力，但不能改变力的方向。 能否得到这样一种机械，它既可以省力，又可以改变力的方向呢？
定滑轮与动滑轮的组合叫滑轮组。
结论：使用滑轮组既可以省力； 又可以改变力的方向。
想一想：还有别的绕线方法吗？
这两种绕线方法有什么不同？
1．绳子的起点2．拉力的方向3．拉力的大小4．移动的距离
使用滑轮组匀速提升钩码，在拉动过程中读出F,同时将测出的h和s，填入表中(一个钩码受到的重力约为0.5N）
滑轮组的作用 (若忽略了滑轮重和绳与滑轮的摩擦力)
如果要计滑轮的重力呢？
n为承担物重的绳子段数。
讨论：若每个滑轮重30 N，结果如何？
利用两个定滑轮和两个动滑轮，可以怎样绕绳子呢？
讨论：这两种绕线方法有什么不同？
当n为偶数时，绳子的起端（或末端）在定滑轮上；当n为奇数时，绳子的起端（或末端） 在动滑轮上。
三条原则：1．滑轮组绳子的绕法有两种。一是绳子先系在定滑轮的固定挂钩上，绕过下面的动滑轮，再绕过上面的定滑轮；二是绳子先系在动滑轮的固定挂钩上，绕过定滑轮，然后再绕过动滑轮。每个滑轮，绳子只能绕一次。2．遵循“偶定奇动”的方法。若绳子段数n为偶数，绳子固定端在定滑轮上；若绳子段数n为奇数，绳子固定端在动滑轮上。3．在判断滑轮组省力情况时,关键是确定承担总重的绳子段数n,也就是有几段绳子和动滑轮相连。最省力时绳子段数n与滑轮个数n′的关系是n=n′+1。
汽车重2×104 N，陷入泥中，受到的阻力为3×103 N。用如图所示装置，则至少要用多大的力才能将汽车拉出？
杠杆、滑轮等简单机械，有的省力有的不省力；使用它们时，有的可以移动较短的距离，有的却要移动更长的距离。通过这几种简单机械的学习，你认为省力或费力、省距离或费距离，它们之间有什么关系？
省力的机械则费距离，省距离的机械则费力；不可能有既省力又费距离的简单机械
简单的机械运动还包括轮轴与斜面，轮轴由一个轴和一个大轮组成，斜面是大家经常接触的，下面我们给出了常见的轮轴与斜面的图例：
G动=5 NG=50 N
1：如下图(a)所示，物体B重100N，在力F作用下匀速上升时，F应等于＿＿＿N。（不计摩擦）
3、 如图3所示的滑轮是______滑轮，若弹簧秤示数为150N，滑轮重30N，则物体重_________N。
4. 物体重10N，且处于静止状态。该滑轮是＿＿＿滑轮，手拉弹簧测力计在1位置时的示数为＿＿＿＿N。若手拉弹簧测力计在1、2、3三个不同位置时的拉力分别是F1、F2、F3，则它们的大小关系是F1＿＿＿F2＿＿＿F3。这证明使用定滑轮不能改变力的＿＿＿＿，只能改变力的＿＿＿＿。
5．如图所示，不计动滑轮的质量及转动摩擦，当竖直向上的力F=10N时，恰能使重物G匀速上升，则重物G= N，绳固定端拉力为 N，重物上升10cm，力F向上移动 cm。
1．定滑轮左端绳子下端挂着相同的重物，若在定滑轮右端的绳子自由端分别沿三个方向用力（如图所示），力的大小分别为：F1、F2、F3，则 （ ）。 A．F1最大 B．F2最大 C．F3最大 D．三个力一样大
2． 用滑轮按图甲、乙、丙所示三种不同方式，拉着同一物体在水平面上做匀速直线运动，拉力分别是F1、F2、F3，则（ ）。 A． F1>F2>F3 B． F2>F3>F1 C． F2>F1>F3 D． F3>F1>F2
