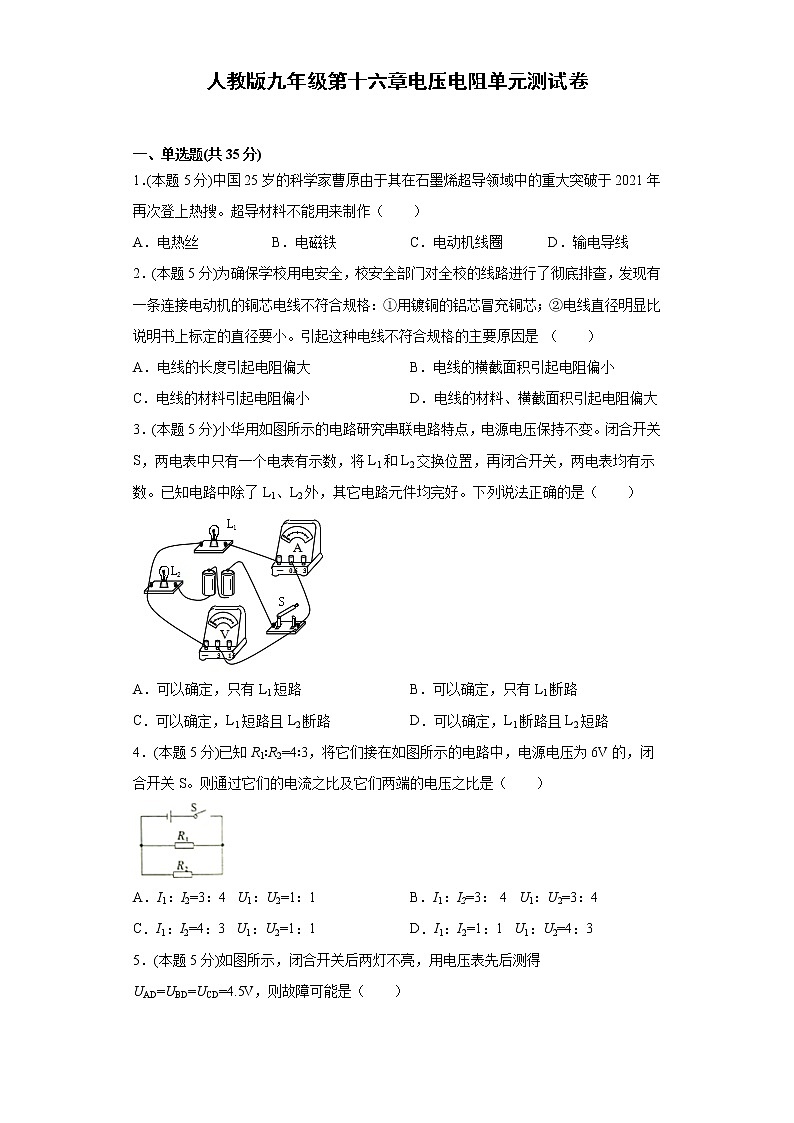

人教版九年级第十六章电压电阻单元测试卷

一、单选题(共35分)

1．(本题5分)中国25岁的科学家曹原由于其在石墨烯超导领域中的重大突破于2021年再次登上热搜。超导材料不能用来制作（　　）

A．电热丝 B．电磁铁 C．电动机线圈 D．输电导线

2．(本题5分)为确保学校用电安全，校安全部门对全校的线路进行了彻底排查，发现有一条连接电动机的铜芯电线不符合规格：①用镀铜的铝芯冒充铜芯；②电线直径明显比说明书上标定的直径要小。引起这种电线不符合规格的主要原因是 （　　）

A．电线的长度引起电阻偏大 B．电线的横截面积引起电阻偏小

C．电线的材料引起电阻偏小 D．电线的材料、横截面积引起电阻偏大

3．(本题5分)小华用如图所示的电路研究串联电路特点，电源电压保持不变。闭合开关S，两电表中只有一个电表有示数，将L1和L2交换位置，再闭合开关，两电表均有示数。已知电路中除了L1、L2外，其它电路元件均完好。下列说法正确的是（　　）

A．可以确定，只有L1短路 B．可以确定，只有L1断路

C．可以确定，L1短路且L2断路 D．可以确定，L1断路且L2短路

4．(本题5分)已知R1∶R2=4∶3，将它们接在如图所示的电路中，电源电压为6V的，闭合开关S。则通过它们的电流之比及它们两端的电压之比是（　　）

A．I1：I2=3：4  U1：U2=1：1 B．I1：I2=3： 4  U1：U2=3：4

C．I1：I2=4：3  U1：U2=1：1 D．I1：I2=1：1  U1：U2=4：3

5．(本题5分)如图所示，闭合开关后两灯不亮，用电压表先后测得 UAD=UBD=UCD=4.5V，则故障可能是（　　）

A．灯L1发生断路 B．灯L2发生断路 C．灯 L1发生短路 D．灯L2发生短路

6．(本题5分)小军按照如图甲所示的电路图连接好电路，并确保电路各元件均无损坏后再闭合开关，发现两个电压表的指针指到表盘的同位置，如图乙所示。那么R1和R2两端的电压分别为（　　）

A．4V与0.8V B．0.8V与3.2V

C．3.2V与0.8V D．0.8V与4V

7．(本题5分)如图所示电路中，闭合开关 S，两个小灯泡都发光，电压表有示数。过一会儿，突然电压表示数变大，两个小灯泡都不再发光。已知电路中只有一个灯泡发生故障，则其原因可能是（　　）

A．灯L1短路 B．灯L1断路 C．灯L2短路 D．灯L2断路

二、填空题(共25分)

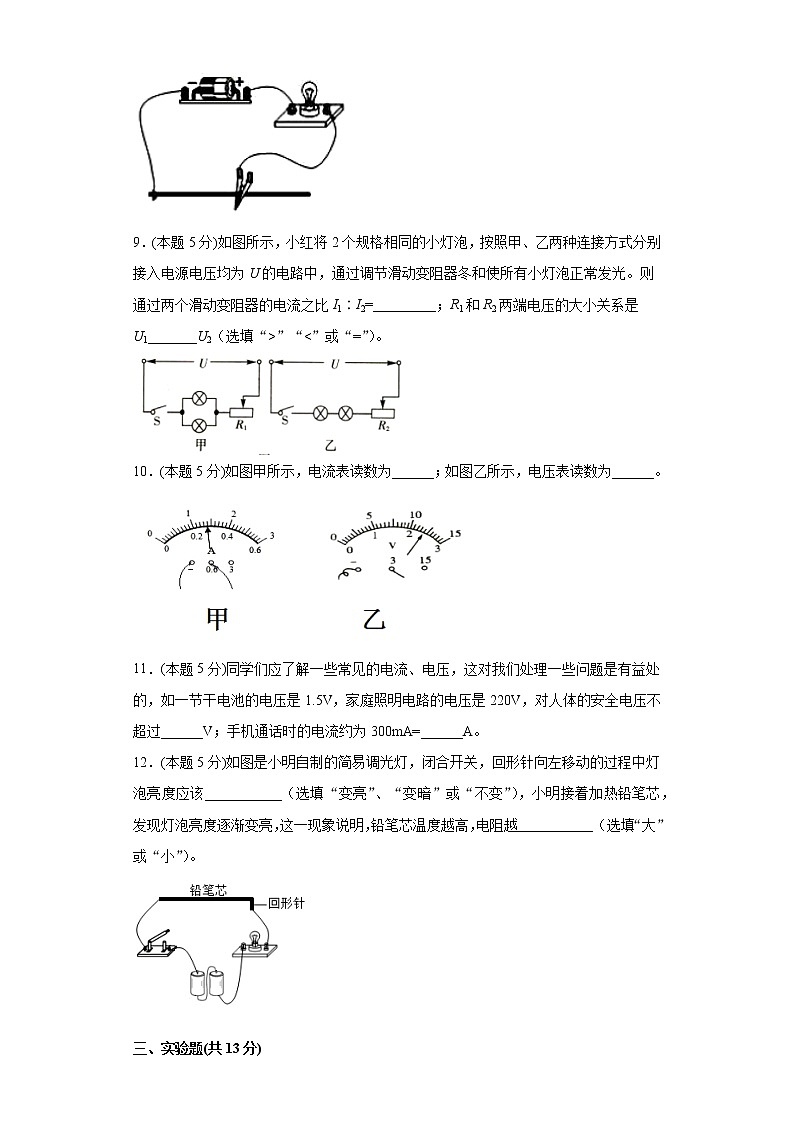

8．(本题5分)如图所示，用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来。当金属夹从电阻丝上的某点，沿电阻丝向___________移动的过程中，小灯泡亮度逐渐变暗，这表明导体电阻的大小跟导体的___________有关。

9．(本题5分)如图所示，小红将2个规格相同的小灯泡，按照甲、乙两种连接方式分别接入电源电压均为U的电路中，通过调节滑动变阻器冬和使所有小灯泡正常发光。则通过两个滑动变阻器的电流之比I1∶I2=_________；R1和R2两端电压的大小关系是U1_______U2（选填“>”“<”或“=”）。

10．(本题5分)如图甲所示，电流表读数为______；如图乙所示，电压表读数为______。

11．(本题5分)同学们应了解一些常见的电流、电压，这对我们处理一些问题是有益处的，如一节干电池的电压是1.5V，家庭照明电路的电压是220V，对人体的安全电压不超过______V；手机通话时的电流约为300mA=______A。

12．(本题5分)如图是小明自制的简易调光灯，闭合开关，回形针向左移动的过程中灯泡亮度应该___________（选填“变亮”、“变暗”或“不变”），小明接着加热铅笔芯，发现灯泡亮度逐渐变亮，这一现象说明，铅笔芯温度越高，电阻越___________（选填“大”或“小”）。

三、实验题(共13分)

13．(本题13分)选用两节新电池，两个小灯泡，一个电压表，用如图甲所示电路来探究“串联电路的电压特点”。

(1)电压表在接入电路前通常要进行___________，实验中最好选择规格___________（填“相同”或“不同”）的小灯泡。

(2)用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC得到的数据记录在下表中，分析实验数据，你可得到串联电路的电压特点是___________（用公式表示）。

(3)进行多次实验的主要目的是___________（填序号）①寻找普遍规律 ②减小实验误差。

(4)某次测量时，电压表的示数如图乙，则此时灯L1两端的电压为___________V。

(5)测量了灯L1的电压后，应断开开关，重新连接电压表测L2两端的电压。一名同学建议：电压表接B点的接线柱不动，只需断开A点，改接到C接线柱上，就能测量L2两端的电压，这一建议是否合理___________，理由是___________。

四、计算题(共9分)

14．(本题9分)如图所示，闭合开关S，电压表V1、V2的示数分别为6V、2V，电流表的示数为1A。求：

(1)电源电压；

(2)电阻R1的阻值。

五、作图题(共7分)

15．(本题7分)如图所示，在a、b、c的“○”内填上适当的电表，且保证两灯均正常发光。

六、综合题(共11分)

16．(本题11分)如图所示，当S1、S3闭合，S2、S4断开时，电压表的示数为3V。

(1)当S3闭合，S1、S2、S4断开时，灯L1，L2都不亮，电压表_____示数（选填“有”或“无”）。

(2)当S3、S4闭合，S2、S1断开时，会出现什么现象？_____。

(3)问题解决后，将S1、S4闭合，S2、S3断开，电压表的示数为1.5V，求电源电压是多少？（________）

(4)当S1、S2、S3闭合，S4断开时，电压表连接正确，电压表的示数为多少？（________）

参考答案

1．A

2．D

3．A

4．A

5．B

6．B

7．B

8．右    长度

9．2∶1    >

10．0.28A    2.4V

11．36    0.3A

12．变亮    小

13．调零    不同        ①    1.2    不合理    电压表正负接线柱接反

【详解】

(1)[1][2]根据电压表的使用规则，电压表在接入电路前通常要进行调零，探究串联电路的电压特点，为了寻找规律，实验中最好选择规格不同的小灯泡进行实验，结果更具代表性。

(2)[3]AB两点间的电压为L1两端的电压，BC两点间的电压为L2两端的电压，AC两点间的电压为电路两端的总电压，由表中的数据可以看出

即串联电路两端的总电压等于各串联电阻两端的电压之和。

(3)[4]本实验中，进行多次实验的主要目的是寻找普遍规律，故选①。

(4)[5]电压表选用小量程，分度值为0.1V，由图乙可知电压表的示数为1.2V。

(5)[6][7]测量了灯L1两端的电压后，如果将电压表的B端不动，A端松开，接到C接线柱上，测量L2的电压，这样电流从电压表的“-”接线柱流入，从“+”接线柱流出了，电压表的正负接线柱接反了，故不合理。

14．(1)6V；(2)4Ω

【详解】

(1)闭合开关S后两电阻串联，等效电路图如下所示：

可知电源电压即电压表V1的示数

U=6V

(2)根据串联分压可知，电阻R1的两端电压为

则电阻R1的阻值为

答：(1)电源电压为6V；

(2)电阻R1的阻值为4Ω。

15．

【详解】

两灯正常发光，电路为通路，无断路和短路现象；若a处是电流表，灯泡L1被短路，不发光，故a处是电压表；若b处是电流表，灯泡L2、c处电表被短路，L2不发光，故b处是电压表；若c处是电压表，相当于L2断路，灯泡L2不发光，故c处是电流表，如图

16．有    电源短路    4.5V    4.5V

【详解】

如图所示，当S1、S3闭合，S2、S4断开时，该电路为串联电路，电压表测量灯泡L1两端的电压，电压表的示数为3V。

(1)[1]当S3闭合，S1、S2、S4断开时，电压表与L2串联在电路中，电压表测量的是电源的电压，有示数。

(2)[2]当S3、S4闭合，S2、S1断开时，电源的两端被导线相连，则电源短路。

(3)[3]当S1、S4闭合，S2、S3断开时，该电路为串联电路，电压表测量灯泡L2两端的电压，电压表示数为1.5V，则电源电压为

U=U1+U2=3V+1.5V＝4.5V

(4)[4]当S1、S2、S3闭合，S4断开时，灯泡L2被短路，电压表测量电源的电压，则电压表示数为4.5V。
