初中人教版第十六章 电压 电阻第3节 电阻当堂检测题
展开
这是一份初中人教版第十六章 电压 电阻第3节 电阻当堂检测题，文件包含精品解析人教版九年级全册物理第16章第3节电阻同步练习题原卷版doc、精品解析人教版九年级全册物理第16章第3节电阻同步练习题解析版doc等2份试卷配套教学资源，其中试卷共53页， 欢迎下载使用。
第3节 电阻
1. 一段1m长的电阻丝，下列做法能使它的电阻增大的是
A. 对折
B. 长度拉伸为原来的2倍
C. 增大电阻丝两端电压
D. 外表涂上绝缘材料
【答案】B
【解析】
【分析】
【详解】A. 电阻丝对折后，导体的长度减小，横截面积增大，电阻减小，故A错误；B. 电阻丝长度拉伸为原来的2倍后，导体的长度增大、而横截面积减小，导体的电阻增大；故B正确；C. 电阻是导体本身的一种性质，大小与导体两端的电压无关，故C错误；D. 在电阻丝外表涂上绝缘材料，电阻丝的材料、长度以及横截面积均不变，电阻不变，故D错误．故选B.
【点睛】电阻是导体本身的性质，其大小与导体的长度、横截面积及材料有关系．导体越长、横截面积越小，电阻越大．
2. 甲、乙是由同种材料制成的两导体，若甲的电阻大于乙的电阻，则关于甲、乙的长度L及横截面积S大小的情况，不可能存在的是
A. L甲＞L乙，S甲＞S乙
B. L甲＜L乙，S甲＜S乙
C. L甲＞L乙，S甲=S乙
D. L甲＜L乙，S甲＞S乙
【答案】D
【解析】
导体的电阻是导体本身的一种性质，电阻大小取决于内因是：导体的材料、长度、横截面积．甲、乙是由同种材料的两根导体，相同横截面积、长度越长，电阻越大；相同长度，横截面积越小，电阻越大；由题意知道，甲的电阻大于乙的电阻，所以不可能存在的关系是L甲＜L乙，S甲＞S乙，故D符合题意，故选D
3. 下列物理量中，以科学家欧姆的名字作为单位的是（ ）
A. 电压 B. 电流 C. 电阻 D. 电功
【答案】C
【解析】
【分析】
【详解】A．电压的单位是伏特，故A选项不符合题意；
B．电流的单位是安培，故B选项不符合题意；
C．电阻的单位是欧姆，故C选项符合题意；
D．电功的单位是焦耳，故D选项不符合题意。
故选C。
4. 在温度一定时，比较两根铜导线的电阻的大小，下列说法中正确的是（ ）
A. 长导线的电阻大 B. 细导线的电阻大
C. 长度相同，粗导线的电阻大 D. 粗细相同，长导线的电阻大
【答案】D
【解析】
【分析】
【详解】AB．导体电阻的大小由温度、材料、长度和横截面积四个方面因素共同决定。所以在比较两根导线电阻大小关系时，应采用控制变量法。由题意知选项A、B错误；
C．在长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故C选项错误；
D．在横截面积和材料相同，长的铜丝电阻大，故D正确。
故选D。
【点睛】

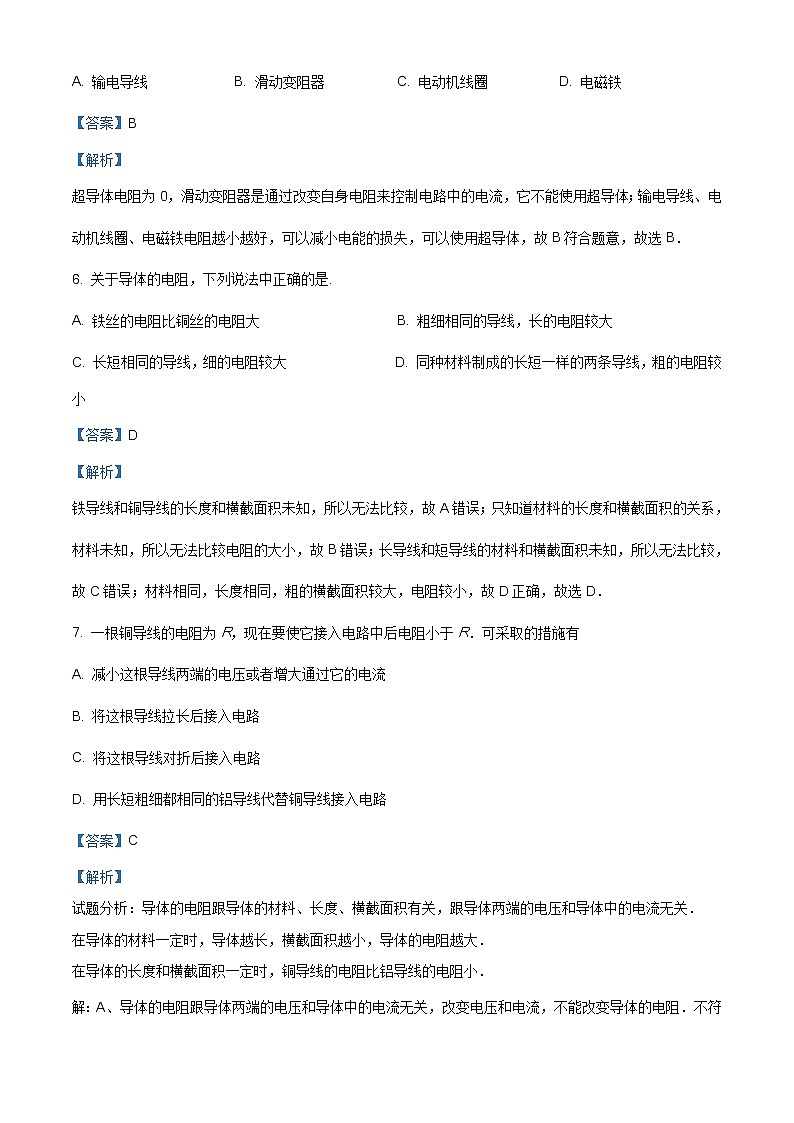

5. 假如科学家研制出常温下超导体，则它不适合制作
A. 输电导线 B. 滑动变阻器 C. 电动机线圈 D. 电磁铁
【答案】B
【解析】
超导体电阻为0，滑动变阻器是通过改变自身电阻来控制电路中的电流，它不能使用超导体；输电导线、电动机线圈、电磁铁电阻越小越好，可以减小电能的损失，可以使用超导体，故B符合题意，故选B．
6. 关于导体的电阻，下列说法中正确的是.
A. 铁丝的电阻比铜丝的电阻大 B. 粗细相同的导线，长的电阻较大
C. 长短相同的导线，细的电阻较大 D. 同种材料制成的长短一样的两条导线，粗的电阻较小
【答案】D
【解析】
铁导线和铜导线的长度和横截面积未知，所以无法比较，故A错误；只知道材料的长度和横截面积的关系，材料未知，所以无法比较电阻的大小，故B错误；长导线和短导线的材料和横截面积未知，所以无法比较，故C错误；材料相同，长度相同，粗的横截面积较大，电阻较小，故D正确，故选D．

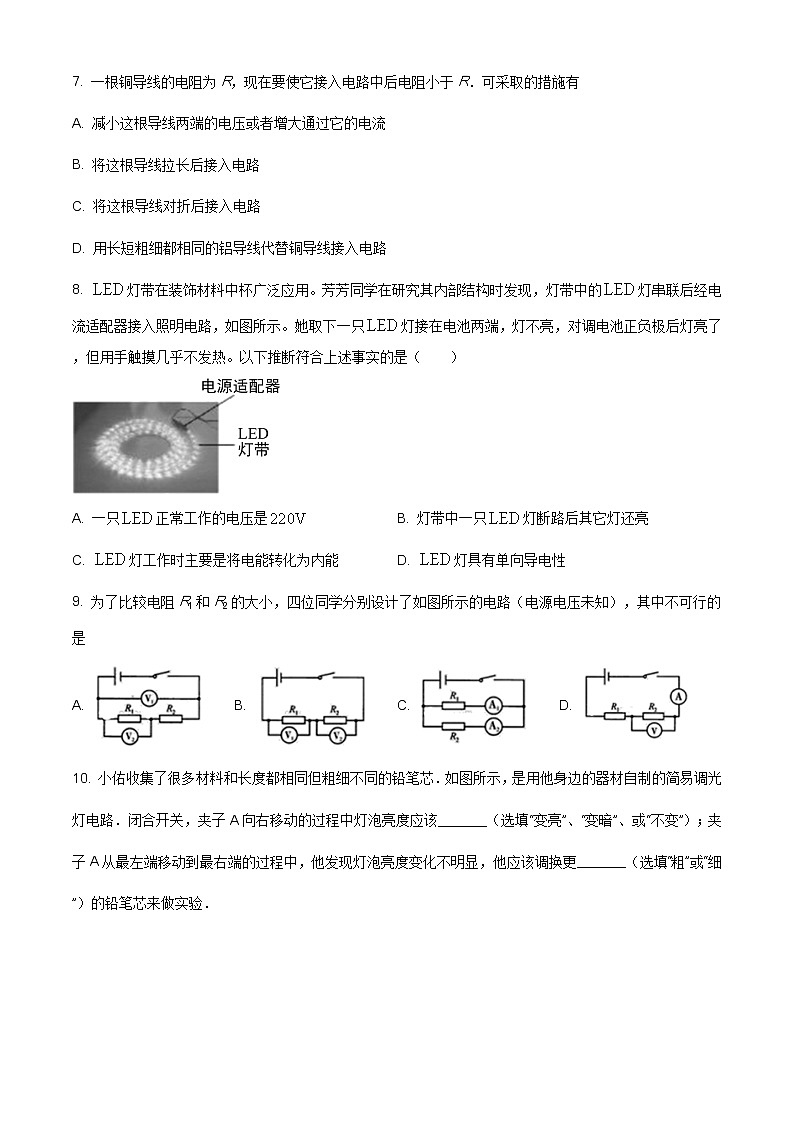

7. 一根铜导线的电阻为R，现在要使它接入电路中后电阻小于R．可采取的措施有
A. 减小这根导线两端的电压或者增大通过它的电流
B. 将这根导线拉长后接入电路
C. 将这根导线对折后接入电路
D. 用长短粗细都相同的铝导线代替铜导线接入电路
【答案】C
【解析】
试题分析：导体的电阻跟导体的材料、长度、横截面积有关，跟导体两端的电压和导体中的电流无关．
在导体的材料一定时，导体越长，横截面积越小，导体的电阻越大．
在导体的长度和横截面积一定时，铜导线的电阻比铝导线的电阻小．
解：A、导体的电阻跟导体两端的电压和导体中的电流无关，改变电压和电流，不能改变导体的电阻．不符合题意．
B、一根铜导线的电阻为R，将这根导线拉长，导体的材料不变，导线的长度变长，横截面积减小，电阻增大，导线电阻会大于R．不符合题意．
C、一根铜导线的电阻为R，将这根导线对折后接入电路，导体的材料不变，导线的长度变短，横截面积增大，导线电阻变小，导线电阻小于R．符合题意．
D、长度和横截面积相同条件下，铝导线的电阻比铜导线的电阻大．用长短粗细都相同的铝导线代替铜导线接入电路，电阻增大，导线电阻大于R．不符合题意．
故选C．
8. 灯带在装饰材料中杯广泛应用。芳芳同学在研究其内部结构时发现，灯带中的灯串联后经电流适配器接入照明电路，如图所示。她取下一只灯接在电池两端，灯不亮，对调电池正负极后灯亮了，但用手触摸几乎不发热。以下推断符合上述事实的是（ ）
A. 一只正常工作的电压是 B. 灯带中一只灯断路后其它灯还亮
C. 灯工作时主要是将电能转化为内能 D. 灯具有单向导电性
【答案】D
【解析】
【分析】
【详解】A.灯带中的LED灯串联后接入照明电路，一只灯的工作电压小于220V，故A错误；
B. 串联电路一个用电器损坏，其它用电器的工作情况受到影响，故B错误；
C. 用手触摸几乎不发热，说明很少电能转化成内能，故C错误。
D. 开始灯不亮，对调电池正负极后灯亮了，说明LED灯具有单向导电性，故D正确。
故选D。
9. 为了比较电阻R1和R2的大小，四位同学分别设计了如图所示的电路（电源电压未知），其中不可行的是
A. B. C. D.
【答案】D
【解析】
为了比较电阻R1和R2的大小，四位同学分别设计了如图所示的电路，其中不可行的是D．
10. 小佑收集了很多材料和长度都相同但粗细不同的铅笔芯．如图所示，是用他身边的器材自制的简易调光灯电路．闭合开关，夹子A向右移动的过程中灯泡亮度应该_______（选填“变亮”、“变暗”、或“不变”）；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更_______（选填“粗”或“细”）的铅笔芯来做实验．
【答案】 (1). 变亮 (2). 细
【解析】
【分析】
【详解】影响电阻大小的因素是材料、长度和横截面积，由图知道，当闭合开关，夹子A向右移动的过程中，铅笔芯接入电路中的长度变短，即电阻减小，由欧姆定律知道，此时电路的电流应变大，灯泡应变亮；若夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，则说明电流的变化比较小，由I=U/R知道，即电阻变化较小，此时应选用电阻较大的铅笔芯，即换用更细的铅笔芯．
11. 如图所示的电路，AB和CD均为镍铬合金线．闭合开关后，通过观察_____，可以比较出合金线电阻的大小，这种研究方法叫_____（填“等效替代法”或“转换法”）．这个实验装置是研究电阻大小与导体_____的关系．
【答案】 (1). 电流表的示数 (2). 转换法 (3). 横截面积
【解析】
【分析】
【详解】如图，AB和CD均为镍铬合金线，且长度相同，所以这个实验装置是研究电阻大小与导体横截面积的关系，采用了控制变量法；
而电阻的大小，影响电流的大小，所以根据电流表的示数大小，判断电阻的大小，又应用了转换法，即用电流的大小来说明电阻的大小变化．
12. 有四根导线，有关导线规格的数据如下表．若要研究导线的电阻跟它们的横截面积的关系，应当选用哪两根导线？答：选用______．
【答案】乙 丁
【解析】
【分析】
影响电阻大小的因素有导体的长度、横截面积以及材料、温度等．在探究时，应运用控制变量法进行研究．
【详解】若要研究导线的电阻跟它们的横截面积的关系，应保持导体的材料、长度相同，只改变横截面积的大小，此应当选用表中乙、丁两根导线．
13. 滑动变阻器是通过改变电阻丝的长度来逐渐改变电阻的，说明了导体的电阻与长度有关，除此以外，导体的电阻还与______、______有关（至少写出2个）．
【答案】 (1). 横截面积 (2). 材料
【解析】
试题分析：导体电阻的大小决定于导体的材料、长度和横截面积．滑动变阻器是靠改变连入电路中的电阻丝长度来改变电阻的．
解：电阻是导体的一种性质，影响电阻大小的因素有三个，除了长度以外还有横截面积、材料．滑动变阻器之所以能变阻，靠的是改变连入电路中电阻丝的长度来变阻的．
故答案为横截面积；材料．
14. 水银的温度降到–269 ℃时，其电阻会完全消失，这种现象叫做______现象．如果应用该现象进行远距离输电，电线______（选填“会”或“不会”）发热．
【答案】 (1). 超导 (2). 不会
【解析】
试题分析：当温度降低到一定程度时，导体的电阻突然变为零的现象叫超导现象，此时导体变为超导体；
导体有电流通过时会发热，是因为导体存在电阻．
解：
当导体的温度降至某一低温时，它的电阻突然变为零，这种现象叫做超导现象．
在超导状态下，导体的电阻R=0Ω，如果利用超导线进行远距离输电，根据焦耳定律可知导线不会发热．
故答案为超导；不会．
15. 某同学用如图所示的电路做“探究影响电阻大小因素”的实验，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同．电路中，电阻R的作用是_____．实验中，要想比较接入M、N两点间电阻的大小，可以根据______来判断，如果还想要探究“导体电阻的大小与其横截面积的关系”，应选用电阻丝_____．
【答案】 (1). 保护电力 (2). 电流表示数 (3). 甲乙
【解析】
试题分析：（1）影响导体电阻大小的因素：导体的材料、长度和横截面积，在研究电阻与其中某个因素的关系时，要采用控制变量法的思想，要研究导体的电阻大小与一个量之间的关系，需要保持其它量不变；
（2）电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小．
解：
当电路中电阻太小时，电阻可以防止电路中电流过大，则电阻R在电路中的作用是保护电路；
在M、N之间分别接上不同的导体，则通过观察电流表示数来比较导体电阻的大小；
要验证“导体电阻的大小与导体的粗细有关”，应控制导体材料与长度相同，横截面积不同，所以应选甲、乙的两根电阻丝进行实验．
故答案为保护电路；电流表示数；甲乙．
16. 如图甲是电位器示意图，P 旋片可随转动旋钮改变在碳膜的位置，从而改变接入电阻的大小． 请将该电位器连入乙图，要求逆时针旋转P旋片时，灯泡变暗．(只能加两根线)
（ ）
【答案】
【解析】
【分析】
【详解】逆时针旋转P旋片时，灯泡变暗，说明连入电阻变大，而甲图中逆时针旋转P旋片时，AB间电阻变大．故将甲中的AB接线柱与乙图中的两条导线相连，如下图所示：
17. 如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起，将AD两端接入电路中，则下列说法中正确的是
A. AB段电阻大，电流小
B. CD段电阻大电流大
C. AB段电阻大，电流与CD段相等
D. CD段电阻大，电流与AB段相等
【答案】C
【解析】
【分析】
【详解】两同种材料组成的导体因长度相等，则电阻与横截面积成反比，截面积越大的导体，其阻值越小，故AB段的电阻较大，CD段电阻较小；因两电阻串联在电路中，则由串联电路的电流规律可知通过两段导体的电流一定相等，故ABD错误，C正确。
故选C。
18. 一根铜导线电阻为R，现将它对折起来连入电路，则它的电阻
A. 大于R B. 小于R C. 等于R D. 无法判断
【答案】B
【解析】
导线对折后，长度变短，同时横截面积变大，所以电阻阻值变小.
故选B.
点睛：本题考查了导体的电阻大小与导体的长度、横截面积和材料有关，理解导体对折后，导体的长度和横截面积都发生变化是解决此题的关键.
19. 二极管是一种由半导体材料制成电子元件，它的符号为．小明以图甲的方式把二极管接入电路，闭合开关电流表有示数，小灯泡发光；把二极管反向后再接回原处（如图乙），闭合开关灯泡不亮，电流表无示数，根据这一特点，如果小明接成图丙所示电路，则关于此电路下列说法正确的是
A. 灯泡不工作，电流表没有示数
B. 灯泡工作，电流表没有示数
C. 灯泡不工作，电流表有示数
D. 灯泡工作，电流表有示数
【答案】A
【解析】
分析】
【详解】以图甲的方式把二极管接入电路，闭合开关电流表有示数，小灯泡发光；把二极管反向后再接回原处（如图乙），闭合开关灯泡不亮，电流表无示数，是因为发光二极管具有单项导电性，所以接成图丙所示电路，电路仍没有电流，灯泡仍不能工作，故A正确．
20. 小明在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其它器材足够，如果要他完成下面的实验探究活动，不可能完成的是（ ）
A. 探究导体电阻与长度的关系
B. 探究导体电阻与横截面积的关系
C. 探究导体电阻与材料的关系
D. 探究导体电阻与温度的关系
【答案】C
【解析】
【分析】
【详解】A．可以把电阻丝弄成长短不同的两段，探究电阻与长度的关系，故A可能完成；
B．把电阻丝把长度1：2分成两段，把较长的一段对折，此时可探究电阻与横截面积的关系，故B可能完成；
C．由于无法改变导体的材料，所以无法探究电阻与导体材料的关系，故C不可能完成；
D．可以通过给电阻丝加热来探究电阻与温度的关系，故D可能完成；
故应选C．
21. LED灯的核心元件是发光二极管，二板管是由_________材料制成的，通过观察LED是否发光，不但可以判断电流的有无，还能够判断电流的_________．
【答案】 (1). 半导体 (2). 方向
【解析】
分析：二极管是由半导体做成的器件，它具有单向导电性．
解答：①LED灯的核心元件发光二极管是由半导体材料制成的；
②由于二极管具有单向导电性，通过观察LED是否发光，不但可以判断电流的有无，还能够判断电流的方向．
故答案为半导体；方向．
【点睛】重点是二极管的单向导电性，是基础题．
22. 家庭中的空调和台灯是_________联的，空调和台灯的电源线虽然都是铜线，但规格明显不同，这主要是因为_________（选填“长度”或“横截面积”）对导线电阻的影响。
【答案】 (1). 并 (2). 横截面积
【解析】
【分析】
【详解】[1]家庭中的空调和台灯互不影响所以它们之间是并联的。
[2]空调与台灯的电源线虽然都是铜线，但规格明显不同，因为空调线的横截面积大，电阻小，故这主要是因为横截面积对导线电阻的影响。
23. 如图所示，用导线把电池、小灯泡和一段粗细均匀的铅笔芯连接起来，使A端的导线固定，B端的导线向左移动的过程中（导线与铅笔芯接触良好），小灯泡的亮度________（选填“变暗”“变亮”或“不变”），这表明导体电阻的大小跟导体的________有关．
【答案】 (1). 变亮 (2). 长度
【解析】
(1)铅笔B端的导线向左移动过程中,铅笔芯接入电路的电阻减小,电路电流增大;由公式P＝I2R知，在灯丝电阻一定时，电流增大，实际功率增大．所以灯泡变亮．(2)铅笔B端导线向左移动过程中，灯泡变亮，说明电路电流增大，电阻减小，此时铅笔芯接入电路长度减小．所以电阻与导体长度有关．
点睛：（1）灯泡亮度决定于实际功率，在串联电路中实际功率用P＝I2R分析．（2）电阻是导体本身的一种属性，与导体的材料、长度、横截面积和温度有关，分析电阻是否变化、如何变化需要从影响因素是否变化、如何变化考虑．
24. 如下图甲所示，把玻璃珠接入电路中，闭合开关，灯不亮，说明玻璃是________；现给玻璃珠加热，如下图乙所示，当玻璃珠加热到红炽状态时，发现灯发光了，说明玻璃在红炽状态下会变成________（均选填“导体”或“绝缘体”）
【答案】 (1). 绝缘体 (2). 导体
【解析】
【分析】
【详解】根据题意知道，把玻璃珠接入电路中，闭合开关，发现灯不亮，说明玻璃珠不容易导电，是绝缘体；当玻璃珠加热到红炽状态时，发现灯泡发光了，说明在红炽状态下玻璃珠能够导电，是导体．说明导体和绝缘体之间没有绝对的界限．
25. 如图所示，某城市安装一种“按钮式红绿灯”．当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过；按钮相当于电路中的_____；红绿灯实际上是发光二极管，它是由_____（选填“超导体”或“半导体”）材料制成的．
【答案】 (1). 开关 (2). 半导体
【解析】
【分析】
【详解】按钮是电路中的开关；交通指示灯可以通过不同颜色灯光的变化指挥车辆和行人，制造发光二极管的主要材料是半导体材料．
26. 镍铬合金丝是_____（填“导体”或“绝缘体”），影响镍铬合金丝电阻大小的因素有_____、_____、_____和温度．
【答案】 (1). 导体 (2). 材料 (3). 长度 (4). 横截面积
【解析】
金属都是导体，镍铬合金丝是导体，导体电阻和导体的材料、长度、横截面和温度有关．
27. 温度一定的条件下，做“研究影响电阻大小的因素”的实验，采用了控制变量的方法．下表给出了实验中所用到的导体的情况，回答下列问题．
（1）选择C和F两根导体是为了研究导体电阻与______的关系；
（2）为了研究导体电阻与长度的关系，应选择的两根导体是______和______；
（3）为了研究导体电阻与横截面积的关系，应选择的两根导体是______和______．
【答案】 (1). 材料 (2). B (3). E (4). A (5). D
【解析】
(1)C、F两根导线的长度、横截面积相同，材料不同，是为了研究导线电阻与材料是否有关；(2)为了研究导线电阻与长度是否有关，就要使导线的材料、横截面积相同，长度不同，根据表格中的数据，只有B. E两根导线符合条件；(3)为了研究导线电阻与横截面积是否有关，就要使导线的材料、长度相同，横截面积不同，根据表格中的数据，只有A. D两根导线符合条件．
点睛：决定导体电阻大小的因素有三个：导体的材料、长度、横截面积，并且与长度成正比，与横截面积成反比；由于导体的电阻与三个因素有关，所以探究影响导体电阻大小的因素时要用到控制变量法；探究电阻大小与哪个因素有关时，就要控制其他的因素不变，只让这一个因素变化．
28. 在探究影响导体电阻大小的因素时，小明作出了如下猜想：
①导体的电阻可能与导体的长度有关；
②导体的电阻可能与导体的横截面积有关；
③导体的电阻可能与导体的材料有关．
实验室提供了4根电阻丝，其规格、材料如下表所示．
（1）如图甲所示为“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察________来比较导体电阻的大小．
（2）为了验证上述猜想①，应该选用编号为________两根电阻丝分别接入电路进行实验．
（3）分别将A和D两根电阻丝接入图甲电路中M、N两点间，电流表示数不相同，由此初步得到结论：当长度和横截面积相同时，导体的电阻跟________有关．
（4）要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，两表的连接和示数如图乙所示，但通过观察发现电流表指针偏转过小，这样会导致实验误差_________，解决这一问题的措施是______________________
【答案】（1）电流表示数 （2）A、B （3）导体的材料 （4）偏大 电流表改用小量程
【解析】
(1)如图甲电源、开关、灯泡、电流表串联起来，再在M、N之间分别接上不同的导体，电阻小，电流大，电阻大，电流小，所以可以通过观察电流表示数的大小或灯泡的亮度来比较导体电阻的大小．
(2)为了验证上述猜想①，研究导体的电阻与导体的长度关系，应选择材料，横截面积相同，而长度不同的导体，即选用编号为A、B的两根电阻丝分别接入电路进行实验．
(3)A和D两根电阻丝长度和横截面积相同，材料不同，所以将A和D两根电阻丝接入图甲电路中M、N两点间，可以研究当长度和横截面积相同时，导体的电阻跟材料的关系，并得出初步结论．
(4)伏安法测量电阻时，分别用电压表测电压，用电流表测电流，如图电流表使用大里程，读数为0.4A，此电流在小量程的测量范围内，所以应换接到小量程测量，因为小量程的分度值更小，准确程度高，如果使用大量程会增大误差．
29. 学习了电学知识后，小明对影响电阻大小的部分因素进行了探究，器材有：开关、电流表、干电池（电压恒为1.5V）各一个，三根完全相同的合金丝，导线若干，连接如图甲所示的电路，小明将合金丝以不同方式分别接入电路A、B之间，闭合开关S后，记录的数据如表。
根据实验数据，回答下列问题：
(1)图乙是将一根合金丝接入电路时电流表的读数，请将其填入表格中_________。
连接方式
一根
两根串联
三根串联
两根并联
三根并联
电流表读数/A
0.15
0.1
0.6
0.9
(2)导体电阻的大小跟材料、长度和横截面积的关系。
A．电阻的大小与长度的关系是：____________________________；
B．电阻的大小与横截面积的关系是：________________________。
(3)分析表中的实验数据，还可以得出导体的电流与电阻的关系：______________。
(4)实验中一根合金丝的电阻为______Ω，若该合金丝的横截面积为1mm2，则一根合金丝的长度是________m。（已知该合金丝长1m，横截面积1mm2的阻值为1Ω）
【答案】 (1). 0.3 (2). 材料和横截面积相同，导体的电阻跟长度成正比 (3). 材料和长度相同，导体的电阻跟横截面积成反比 (4). 导体两端的电压不变，导体中的电流与导体的电阻成反比 (5). 5 (6). 5
【解析】
【分析】
(1)确定电流表的量程，读出示数。
(2)根据串联时电流表示数判断出电阻的变化，得出电阻大小与长度的关系；根据并联时电流表示数的变化判断出电阻的变化，得出电阻大小与横截面积的关系。
(3)根据电流和电阻的变化关系，得出结论。
(4)根据一根合金丝的电流求出电阻值；由电阻与导体长度和横截面积的关系及已知条件得出其长度的大小。
【详解】(1)[1]由表格中的特点可知，串联的电阻越多，电流表的示数越小，所以串联一根电阻丝时，电路中的电流应大于0.15A，所以图乙中电流表的量程为0~3A，分度值为0.1A，示数为0.6A。
(2)[2]A．根据1、2、3组数据可知，导体的材料和横截面积相同，导体越长，电流表的示数越小，说明电阻值越大，且电阻值跟导体的长度成正比。
[3]B．根据1、4、5组数据可知，导体的材料和长度相同，横截面积越大，电流表的示数越大，说明电阻值越小，且电阻值跟导体的横截面积成反比。
(3)[4]由实验数据可知，导体两端的电压不变，导体的电阻增大到原来的几倍，电流减小到原来的几分之一，导体中的电流与导体的电阻成反比。
(4)[5]根据电阻与导体的长度和横截面积的关系，对与以上材料相同的导体，电阻值可记为
根据可知，一根合金丝的导体电阻为
[6]代入上面关系式可得
解得L=5m。
30. 阅读短文，回答问题：
半导体的应用
半导体指常温下导电性能介于导体与绝缘体之间的材料．半导体是指一种导电性可受控制，范围可从绝缘体至导体之间的材料．
发光二极管（LED）是半导体二极管的一种，具有单向导电性．当二极管两端外加正向电压时，如果正向电压很小，正向电流也几乎为零，当正向电压大于某个值以后，二极管正向导通，电流随电压增大而迅速上升．当二极管两端外加反向电压不超过一定范围时，通过二极管的电流几乎为零，二极管处于截止状态．外加反向电压超过某一数值时，反向电流会突然增大，这种现象称为电击穿．因而使用时应避免二极管外加的反向电压过高．如图甲所示为某发光二极管中的电流随它两端电压变化的曲线．
PTC是一种新型的半导体陶瓷材料，它以钛酸钡为主，渗入多种物质后加工而成，目前家用的陶瓷暖风器、陶瓷电热水壶等就是用这种材料做成的．PTC有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大，我们把这个设定的温度叫“居里点温度”，用PTC材料制成的电热器具有发热、控温双重功能，应用十分广泛．
家用固体电热灭蚊器也使用了PTC陶瓷电热元件，该元件电阻与温度的关系如图所示．
请根据上述材料，回答下列问题：
（1）由图甲可知，有关该发光二极管以下判断中错误的是 _________ ．
A．当该二极管两端的正向电压为0.8 V时，二极管处于导通状态
B．当该二极管两端的正向电压为0.2 V时，二极管处于导通状态
C．当该二极管两端的反向电压为10 V时，二极管处于截止状态
D．当该二极管两端的反向电压为50 V时，二极管将会被击穿
（2）该发光二极管两端的正向电压为0.5 V时的电阻 _________ （填“大于”“等于”或“小于”）正向电压为0.7 V时的电阻．
（3）由图乙可知，该PTC陶瓷电热元件的居里点温度为 _________ ℃。
【答案】 (1). B (2). 大于 (3). 100
【解析】
【分析】
【详解】(1)[1]A．由图甲可知，当该二极管两端的正向电压为0.8V时，电流为20mA，所以此时二极管处于导通状态，故A正确，不符合题意；
B．由图甲可知，当该二极管两端的正向电压为0.2V时，电流为0，处于于截止状态，故B错误，符合题意；
C．由图甲可知，当该二极管两端的反向电压为10V时，二极管中的电流为零，处于截止状态，故C正确，不符合题意；
D．由图甲可知，当该二极管两端的反向电压为50V时，二极管中的反向电流突然增大，二极管将会被击穿，故D正确，不符合题意。
故选B。
(2)[2]由图甲可知，该发光二极管两端的正向电压为0.5V时，电路中的电流小于正向电压为0.7V时的电流，且I-U曲线的倾斜程度变大，由欧姆定律可知，二极管的电阻逐渐减小，所以0.5V时的电阻大于0.7V时的电阻。
(3)[3]根据居里点温度的含义“PTC有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大”，由图象乙可知该PTC陶瓷电热元件的居里点温度为100℃。
31. 一根粗细均匀的金属导线其电阻值为R，将其剪成相等的两段后，再进行并联，则并联后的电阻值为（ ）
A. 2R B. R C. D.
【答案】D
【解析】
【分析】
【详解】根据影响电阻大小的因素分析解答，即导体材料一定时，电阻与长度成正比，与横截面积成反比．一根粗细均匀的电阻值为R电阻丝，截成长度相等的两段后，则每段电阻变为原来的一半，即；再将两段并联起来使用，横截面积变为原来的2倍，阻值变为原来单个电阻的一半．
【点睛】电阻并联时，相当于加大了导体的横截面积，所以电阻是减小的，如图n个电阻为R的电阻并联，则等效电阻为：；而电阻串联时，相当于增加了导体的长度，电阻是增大的．
32. 下列说法中正确的是（ ）
A. 绝缘体不容易导电是因为绝缘体中几乎没有电荷
B. 两个完全相同的灯泡串联，靠近电源正极的灯泡较亮
C. 电压一定的情况下，导体的电阻与导体中的电流成反比
D. 把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线A的原阻值
【答案】D
【解析】
【分析】
【详解】A．绝缘体不容易导电的原因是绝缘体内部中的自由电荷很少，而不是几乎没有电荷，故A错误；
B．两个完全相同灯泡串联，则通过的电流相等，由P=I2 R知道，两灯泡的实际功率相等，所以两灯泡的亮暗相同，故B错误；
C．电阻是导体本身的一种性质，与两端的电压和通过的电流无关，电压一定的情况下，通过电阻的电流不变，故C错误；
D．导体的电阻与其材料、长度、横截面积和温度有关，材料和温度相同，长度越大、横截面积越小，其电阻越大．若把导线A剪为相等的两段，其中一段拉长到原来的长度后，材料和温度、长度不变，横截面积变小，所以电阻变大，即其阻值大于导线A的原阻值，故D正确，故选D．
【点睛】本题考查的是绝缘体不导电的原因和串联电路特点、电功率公式及影响电阻大小因素等，考查的知识点较多，但难度不大，需要注意灯泡的亮暗取决于实际功率的大小．
33. 下列关于导体电阻的说法正确的是（ ）
A. 长度长的导体，电阻一定大
B. 横截面积大的导体，电阻一定小
C. 导体的电阻由其两端的电压和通过的电流来决定
D. 导体的电阻与导体的材料、长度和横截面积等因素有关
【答案】D
【解析】
解：影响导体电阻大小的因素有：导体的长度、横截面积、材料和温度决定；在相同条件下，长度越长电阻大；在相同条件下，横截面积大电阻小；故AB错误，D正确；C、导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；与导体两端电压和通过的电流无关；故C错误．故选D．
点睛：导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积有关；还受温度的影响；与导体中的电流、导体两端的电压大小无关．
34. 关于导体电阻，下列说法正确的是
A. 导体容易导电说明它对电流没有任何阻碍作用
B. 导体的电阻越大，它对电流的阻碍作用越小
C. 相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻和材料有关
D. 导体的电阻由它两端的电压和通过的电流决定
【答案】C
【解析】
【分析】
【详解】AB．导体能够导电是因为内部存在大量的能够自由移动的电荷，但除了超导现象以外，导体都会有电阻，即导体对电流的阻碍作用，所以电阻越大，对电流阻碍作用越大．故AB错误；
CD．导体的电阻是导体本身的一种性质，由导体的材料、长度、横截面积决定，有时还要考虑温度的变化，但电阻与它两端的电压和通过的电流无关．故C正确，D错误；
35. 如图所示，将一根铅笔芯通过两个夹子接入电路中，当只把右端夹子向左移时，铅笔芯接入电路的电阻变小，小灯泡变亮，导致铅笔芯接入电路的电阻变小的主要因素是
A. 材料 B. 长度 C. 温度 D. 横截面积
【答案】B
【解析】
【分析】
【详解】当只把右端夹子向左移时，铅笔芯接入电路中的长度变小，铅笔芯接入电路的电阻变小，电路中电流增大，小灯泡变亮；所以，可得出铅笔芯电阻和铅笔芯的长度有关，长度越小，电阻越小，故B符合题意.
36. 材料、横截面积均相同的两根电阻丝（温度相同），a的长度大于b的长度，则（ ）
A. a的电阻小于b的电阻 B. a的电阻等于b的电阻
C. a的电阻大于b 的电阻 D. 无法判断a与b电阻的大小
【答案】C
【解析】
【分析】
【详解】要比较电阻大小需要用到控制变量法。在导体材料、横截面积一定时，导体的电阻大小与长度有关，长度越长，电阻越大；因此a的电阻大于b的电阻，故选C 。
37. 如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是（ ）
A. 灯L断路 B. 灯L短路 C. 电阻R断路 D. 电阻R短路
【答案】B
【解析】
【分析】
【详解】A．灯L断路时，电路中没有电流，故A错误；
B．灯L短路时，灯不会亮，但电路中有电流，即电流表有示数，而电压表同时被短路，所以没有示数，故符合题意；
C．电阻R断路时与电源负极不通，电压表、电流表都不会有示数，故C错误；
D．电阻R短路，电压表测量电源电压，故D错误；
38. 小明在研究并联电路电流特点时，根据如图所示电路图连接好电路，并闭合开关S和S1．当他再闭合开关S2时，电流表示数变化正确的是（ ）（电源电压不变）
A. A1示数变大
B. A1示数变小
C. A示数变大
D. A示数变小
【答案】C
【解析】
【分析】
电路的动态分析
【详解】由图示电路图可知，电流表A测干路电流，电流表A1A2测支路电流，闭合开关S和S1，只有R1所在支路接入电路，两电流表串联在同一电路中，两电流表示数相同，再闭合S2，两电阻并联，电流表A测干路电流，电流表A示数变大，电流表A1所在支路电压与电阻不变，该支路电流不变；
39. 在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是（ ）
A. R1短路 B. R1断路 C. R2短路 D. R2断路
【答案】C
【解析】
【分析】
判断电路故障问题，是中考题中常见的题型，在不能直接确定故障原因时，将选项逐一代入题干，检查是否符合题意。
【详解】A．如果R1发生了短路，电压表示数变为零，故A错误；
B．如果R1发生了断路，电流表示数变为零，故B错误；
C．如果R2出现短路，电压表测量电源电压，示数变大；电路总电阻减小，电路电流增大，电流表示数增大，故C正确；
D．如果R2出现断路，电流表示数变为零，故D错误。
故选C。
40. 如图所示的电路中，当开关S闭合时，下列说法正确的是（ ）
A. 电流表示数不变，电压表无示数 B. 电流表示数增大，电压表有示数
C. 电流表示数减小，电压表有示数 D. 电流表示数增大，电压表无示数
【答案】B
【解析】
试题分析：如图所示的电路中，只闭合开关S1时，电路是R1单电阻电路．当开关S2闭合时，电阻R1、R2并联，电流表测干路的电流，电压表测R2两端的电压，亦即电源电压，根据并联电路的电流关系，所以电流表示数增大，电压表有示数，故B正确为答案．选项ACD错误．
考点：动态电路分析
41. 楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关闭合）共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮．经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是（ ）
A.
B.
C.
D.
【答案】D
【解析】
【分析】
由题意可知，白天有声响时感应灯亮，无声响时感应灯不亮，说明灯泡与声控开关串联；
串联的各电路元件相互影响不能独立工作，并联的各电路元件互不影响，能独立工作．据此分析即可．
【详解】当闭合开关S声和S光时，灯泡和电阻R0串联在一起，灯泡和电阻由两个开关同时控制，只有两个开关都接通时，灯泡才能发光，故A不符合题意；当只闭合开关S声或S光时，灯泡和电阻R0串联在一起，能够工作，灯亮；则白天有声响时感应灯亮，无声响时感应灯也亮，故B不符合题意；当只闭合开关S光时，灯泡和电阻R0串联在一起，能够工作，灯亮；当闭合开关S声和S光时，灯泡被短路，不亮，则白天感应灯亮，有声响时感应灯反而不亮，故C不符合题意；当只闭合开关S声时，灯泡和电阻R0串联在一起，能够工作，灯亮；当只闭合开关S光时，灯泡被短路，不亮，则白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮，故D符合题意；故应选D．
【点睛】此题是结合电路图考查电路中用电器的连接情况，要会结合开关的组合分析电路中电流的流向，从而可以判断电路状态．本题是开关串联在实际生活中的具体应用，需要对题中要求有清楚的认识，关键是开关的控制作用．
42. 汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是
A. B. C. D.
【答案】C
【解析】
【分析】
【详解】由题意知，指示灯与S并联，但电路不会出现短路，即电路中必须串联一个保护电阻；结合选项可知C符合题意，ABD不符合，故应选C．
43. 某电热水壶正常状态下，闭合开关，指示灯L亮，同时电热丝R工作；断开开关，指示灯L熄灭，电热丝R不工作．小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮．四位同学设计了该电热水壶的模拟电路，其中可能正确的是（ ）
A. B.
C. D.
【答案】B
【解析】
【分析】
【详解】闭合开关时，灯泡和电阻丝同时工作，开关应该置于电路的干路，电热丝R断了，指示灯L仍然亮，说明电路采用的是并联结构，图中采用并联结构，且开关位于干路的是B，故应选B．
44. 下列电路中，属于并联电路的是（ ）
A. B.
C. D.
【答案】A
【解析】
【分析】
【详解】A．该电路有两条电流的路径，即两电阻并联，属于并联电路，故A符合题意；
B．该电路只有R1连入，为R1的基本电路；故B不符合题意；
C．该电路只有R2连入，为R2的基本电路；故C不符合题意；
D．电流从电源正极出发依次经两个灯泡回到电源的负极，只有一条电流的路径，故为串联电路；故D不符合题意；
45. 将一根金属导线均匀拉长后，其电阻（ ）
A. 变大 B. 变小 C. 不变 D. 无法判断
【答案】A
【解析】
【分析】
【详解】导体电阻大小跟导体的长度、横截面积和材料有关，在材料一定时，长度越长，横截面积越小，电阻越大；一根导线拉长后，导体的材料不变，拉长后长度变长，横断面积变小，电阻变大．
46. 一段1m长的电阻丝，下列做法能使它的电阻增大的是（ ）
A. 对折 B. 长度拉伸为原来的2倍
C. 剪掉一半 D. 外表涂上绝缘材料
【答案】B
【解析】
【分析】
电阻是导体本身的性质，其大小与导体的长度、横截面积及材料有关系。
【详解】A．电阻丝对折后，导体的长度减小，横截面积增大，则导体的电阻减小，故A错误；
B．电阻丝长度拉伸为原来的2倍后，导体的长度增大、而横截面积减小，导体的电阻增大；故B正确；
C．把电阻丝剪掉一半，电阻丝的长度变短，电阻减小，故C错误；
D．在电阻丝外表涂上绝缘材料，电阻丝的材料、长度以及横截面积均不变，电阻不变，故D错误；
故选B。
47. 自动照相机所用的感光元件是一种光敏电阻，它是由下列哪种材料制造的（ ）
A. 导体 B. 半导体 C. 绝缘体 D. 超导体
【答案】B
【解析】
【分析】
【详解】制造光敏电阻的材料属于半导体材料，故应选B．
48. 在用实验探究“电阻的大小与哪些因素有关”时，如图是某实验小组进行探究的实验装置，演示板上固定了四条合金电阻线，a、b、c的长度均是1m，d的长度是0.5m；a、b、d的横截面积相同，c的横截面积比a、b的小，a、c是镍铬合金线，b、d是锰铜合金线．当依次把M、N跟a、c的两端连接时，探究的是导体电阻大小与导体_____的关系．实验中采用的方法叫________．
【答案】 (1). 横截面积 (2). 控制变量法
【解析】
【分析】
【详解】由题，a、c两根电阻线，长度相同、材料相同，横截面积不同，因此依次把M、N跟a、c的两端连接时，探究的是导体电阻大小与导体横截面积的关系，这种探究的方法叫做控制变量法．
【点睛】物理学中对于多因素的问题，常常采用控制因素的办法，把多因素的问题变成多个单因素的问题，分别加以研究，最后再综合解决，这种方法叫控制变量法．这种方法在初中物理中有较多应用，比如探究电流与电压和电阻的关系．
49. 把很多二极管，三极管和电阻等电子元件做在芯片上，就成了集成电路，其中二极管、三极管是用_____材料制成．随着科技的进步，未来的电子元件如果用_____材料来制作，由于没有电阻，不必考虑散热问题，就可以实现电子设备的微型化．
【答案】 (1). 半导体 (2). 超导体
【解析】
常用的各种二极管，三极管是由半导体材料制成的，随着科技的进步，未来的电子元件如果用超导体材料来制作，超导材料的特点就是在温度很低时电阻为零，由于没有电阻，不必考虑散热问题，就可以实现电子设备的微型化．
点睛：本题考查的是二极管，三极管与超导体的区别，本题考查的重点是知道二极管、三极管由半导体材料制成及超导现象以及它的应用，属物理常识，难度不大．
50. 金属、人体等是导体，导电性能好．塑料、橡胶等是________体，导电性能比较差．锗、硅导电性能介于导体和绝缘体之间，常常称做________．
【答案】 (1). 绝缘 (2). 半导体
【解析】
试题分析：塑料、橡胶，不容易导电，属于绝缘体；锗、硅导电性能介于导体和绝缘体之间，常常称做半导体．
【考点定位】绝缘体；半导体的特点
51. 自然界的一些生物自身能发光，如萤火虫、水母等，这是生物通过自身化学反应将化学能转化为_____能的现象．超导材料在超低温的情况下电阻会突然减小为零，如用这种材料制成输电线．将有效降低输电过程中_____的损耗．
【答案】 (1). 光 (2). 电能
【解析】
【分析】
（1）分析该过程中消耗了哪种形式的能，进而产生了哪种形式的能即可判断；
（2）超导材料是一种电阻为零的材料．超导体的电阻为0，不会放热，所以电能无法转化为内能．
【详解】自然界的一些生物自身能发光是生物通过自身化学反应将化学能转化为光能的；超导材料在超低温的情况下电阻会突然减小为零，如用这种材料制成输电线，不会产生电流的热效应，将有效降低输电过程中电能的损耗．
52. 如图所示的电路中，若同时闭合开关S1和S3、断开S2，电阻R1与R2是_____的；若只闭合开关S2，电阻R1和R2是_____的．（均选填“串联”或“并联”）
【答案】 (1). 并联 (2). 串联
【解析】
【分析】
串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极；并联电路电流有多条路径．
【详解】若同时闭合开关S1和S3、断开S2，则电流只有两条路径：正极→R1→S3→负极；正极→S1→R2→S3→负极，故R1、R2并联．
若只闭合开关S2，电流只有一条路径：正极→R1→S2→R2→负极，因此R1、R2串联．
53. 如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是______表（填“电流”或“电压”），乙表测的是________的_________（填“电流”或“电压”）。
【答案】 (1). 电压表 (2). R2 (3). 电流
【解析】
【分析】
【详解】[1][2][3]当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是电压表，乙是电流表，电流表与所测电路串联，故所测的是电阻R2的电流。
54. 如图所示，闭合开关S，两电流表示数之比5：3，则R1与R2两端的电压之比U1：U2=______．电阻之比R1：R2=______．
【答案】 (1). 1:1 (2). 3:2
【解析】
【分析】
【详解】由图知R1与R2并联，两电流表分别测量干路和R2的电流，示数之比为5 ：3，并联电路各支路两端电压相等，则R1与R2两端的电压之比U1:U2=1:1．并联电路同时有分流作用，电阻之比R１：R２＝I2：I1=3:2．
55. 拆开图中玩具，发现电源、开关、发光二极管（简称“LED”）、电动机（符号）各一个及连接导线．闭合开关，电动机顺时针转动，LED亮，将电动机一端连线断开，闭合开关，LED亮．
（1）在方框内画出玩具的电路图______
（2）把电动机断开的连接原处，将电源正、负极反接，闭合开关，电动机转动______（选填“不”、“顺时针”、“逆时针”），LED_______（选填“亮”、“不亮”）
【答案】 (1). (2). 逆时针 (3). 不亮
【解析】
【分析】
【详解】试题分析：（1）闭合开关，电动机顺时针转动，LED亮，将电动机一端连线断开，闭合开关，LED亮．说明电动机与LED互不影响；故电动机与LED组成并联电路；（2）因电动机转动方向与电流方向和磁场方向有关，磁场方向不变，仅电源反接，即电流方向相反，因此电动机转动方向相反，为逆时针方向．LED 灯材料为半导体，具有单向导电性，故电源正、负极反接时，没有电流通过LED，所以LED不亮．因此当电流方向改变时，LED 灯不亮．
考点：电路；二极管
56. 在“探究影响导体电阻大小因素”实验中，为了探究电阻大小跟导体长度的关系，应该选择材料和________都相同、长度不同的多根金属丝，实验数据记录如下表所示：
请你分析表中数据，归纳出电阻R与导体长度L的关系式：R=________．
【答案】 (1). 横截面积 (2). （7Ω/m）•L
【解析】
【分析】
【详解】试题分析：为了探究电阻大小跟导体长度的关系，应该选择材料和横截面积都相同、长度不同的多根金属丝进行实验；实由表中数据知，在导体材料与导体横截面积不变的情况下，导体的电阻阻值与导体长度成正比；设R=kL，将表中的R=2．1Ω，L=0．3m代入得：2．1Ω=0．3m×k，则k=7Ω/m，则R=（7Ω/m）•L．
考点：影响电阻大小的因素
57. 煤和石油都属于____能源（选填“可再生”或“不可再生”），路灯上安装的光电池板是用___材料制成的（选填“超导体”或“半导体”）．
【答案】 (1). 不可再生 (2). 半导体
【解析】
【分析】
【详解】试题分析：煤和石油不能从自然界源源不断地获得，它们属于不可再生能源；硅光太阳能电池板是用半导体材料制成的．
【考点定位】能源的分类；导电性
58. 有一种用新型材料制成的电阻，小明通过实验探究该电阻大小与某个预想的因素是否有关。他将该电阻、电流表和开关串联起来，接在电源两端。先用冷风使电阻降温，闭合开关，观测电流表示数为I1，并记录，断开开关。再用热风使电阻升温，闭合开关，观测电流表示数为I2，并记录。他发现：I1< I2。则小明所探究问题的自变量是：____。
【答案】电阻的温度
【解析】
【分析】
【详解】根据题意，先用冷风使电阻降温，再用热风使电阻升温，是通过改变电阻的温度来改变电阻的，从而改变电流，使得I1＜I2，故小明所探究问题的自变量是：电阻的温度。
59. 在“探究影响导体电阻大小的因素”时，某实验小组想利用图所示的电路分别对导体电阻跟它的长度、橫截面积、材料有关的猜想进行实验验证：
（1）为验证“导体电阻跟长度有关”，下表中可选用的三种导体是_____（填导体代号）；
（2）若实验中将电路中的电流表更换为小灯泡，通过观察_____也可以判断导体电阻大小，但不足之处是_____．
【答案】 (1). B、D、E (2). 灯泡的亮度 (3). 当电路中电阻变化不大时，只凭灯泡的亮暗不易区分
【解析】
解：
（1）为了研究导体电阻与导体长度的关系，则需使导体的材料和横截面积相同，长度不同，应选用的三种导体是B、D、E；
（2）实验中将电路中的电流表更换为小灯泡，可通过观察灯泡亮度来判断电阻的大小，但是当电路中电阻变化不大时，只凭灯泡的亮暗不易区分，所以不科学．
点睛：本题考查探究影响电阻大小的因素，实验时注意使用控制变量法．
第3节 电阻
1. 一段1m长的电阻丝，下列做法能使它的电阻增大的是
A. 对折
B. 长度拉伸为原来的2倍
C. 增大电阻丝两端电压
D. 外表涂上绝缘材料
【答案】B
【解析】
【分析】
【详解】A. 电阻丝对折后，导体的长度减小，横截面积增大，电阻减小，故A错误；B. 电阻丝长度拉伸为原来的2倍后，导体的长度增大、而横截面积减小，导体的电阻增大；故B正确；C. 电阻是导体本身的一种性质，大小与导体两端的电压无关，故C错误；D. 在电阻丝外表涂上绝缘材料，电阻丝的材料、长度以及横截面积均不变，电阻不变，故D错误．故选B.
【点睛】电阻是导体本身的性质，其大小与导体的长度、横截面积及材料有关系．导体越长、横截面积越小，电阻越大．
2. 甲、乙是由同种材料制成的两导体，若甲的电阻大于乙的电阻，则关于甲、乙的长度L及横截面积S大小的情况，不可能存在的是
A. L甲＞L乙，S甲＞S乙
B. L甲＜L乙，S甲＜S乙
C. L甲＞L乙，S甲=S乙
D. L甲＜L乙，S甲＞S乙
【答案】D
【解析】
导体的电阻是导体本身的一种性质，电阻大小取决于内因是：导体的材料、长度、横截面积．甲、乙是由同种材料的两根导体，相同横截面积、长度越长，电阻越大；相同长度，横截面积越小，电阻越大；由题意知道，甲的电阻大于乙的电阻，所以不可能存在的关系是L甲＜L乙，S甲＞S乙，故D符合题意，故选D
3. 下列物理量中，以科学家欧姆的名字作为单位的是（ ）
A. 电压 B. 电流 C. 电阻 D. 电功
【答案】C
【解析】
【分析】
【详解】A．电压的单位是伏特，故A选项不符合题意；
B．电流的单位是安培，故B选项不符合题意；
C．电阻的单位是欧姆，故C选项符合题意；
D．电功的单位是焦耳，故D选项不符合题意。
故选C。
4. 在温度一定时，比较两根铜导线的电阻的大小，下列说法中正确的是（ ）
A. 长导线的电阻大 B. 细导线的电阻大
C. 长度相同，粗导线的电阻大 D. 粗细相同，长导线的电阻大
【答案】D
【解析】
【分析】
【详解】AB．导体电阻的大小由温度、材料、长度和横截面积四个方面因素共同决定。所以在比较两根导线电阻大小关系时，应采用控制变量法。由题意知选项A、B错误；
C．在长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故C选项错误；
D．在横截面积和材料相同，长的铜丝电阻大，故D正确。
故选D。
【点睛】
5. 假如科学家研制出常温下超导体，则它不适合制作
A. 输电导线 B. 滑动变阻器 C. 电动机线圈 D. 电磁铁
【答案】B
【解析】
超导体电阻为0，滑动变阻器是通过改变自身电阻来控制电路中的电流，它不能使用超导体；输电导线、电动机线圈、电磁铁电阻越小越好，可以减小电能的损失，可以使用超导体，故B符合题意，故选B．
6. 关于导体的电阻，下列说法中正确的是.
A. 铁丝的电阻比铜丝的电阻大 B. 粗细相同的导线，长的电阻较大
C. 长短相同的导线，细的电阻较大 D. 同种材料制成的长短一样的两条导线，粗的电阻较小
【答案】D
【解析】
铁导线和铜导线的长度和横截面积未知，所以无法比较，故A错误；只知道材料的长度和横截面积的关系，材料未知，所以无法比较电阻的大小，故B错误；长导线和短导线的材料和横截面积未知，所以无法比较，故C错误；材料相同，长度相同，粗的横截面积较大，电阻较小，故D正确，故选D．
7. 一根铜导线的电阻为R，现在要使它接入电路中后电阻小于R．可采取的措施有
A. 减小这根导线两端的电压或者增大通过它的电流
B. 将这根导线拉长后接入电路
C. 将这根导线对折后接入电路
D. 用长短粗细都相同的铝导线代替铜导线接入电路
【答案】C
【解析】
试题分析：导体的电阻跟导体的材料、长度、横截面积有关，跟导体两端的电压和导体中的电流无关．
在导体的材料一定时，导体越长，横截面积越小，导体的电阻越大．
在导体的长度和横截面积一定时，铜导线的电阻比铝导线的电阻小．
解：A、导体的电阻跟导体两端的电压和导体中的电流无关，改变电压和电流，不能改变导体的电阻．不符合题意．
B、一根铜导线的电阻为R，将这根导线拉长，导体的材料不变，导线的长度变长，横截面积减小，电阻增大，导线电阻会大于R．不符合题意．
C、一根铜导线的电阻为R，将这根导线对折后接入电路，导体的材料不变，导线的长度变短，横截面积增大，导线电阻变小，导线电阻小于R．符合题意．
D、长度和横截面积相同条件下，铝导线的电阻比铜导线的电阻大．用长短粗细都相同的铝导线代替铜导线接入电路，电阻增大，导线电阻大于R．不符合题意．
故选C．
8. 灯带在装饰材料中杯广泛应用。芳芳同学在研究其内部结构时发现，灯带中的灯串联后经电流适配器接入照明电路，如图所示。她取下一只灯接在电池两端，灯不亮，对调电池正负极后灯亮了，但用手触摸几乎不发热。以下推断符合上述事实的是（ ）
A. 一只正常工作的电压是 B. 灯带中一只灯断路后其它灯还亮
C. 灯工作时主要是将电能转化为内能 D. 灯具有单向导电性
【答案】D
【解析】
【分析】
【详解】A.灯带中的LED灯串联后接入照明电路，一只灯的工作电压小于220V，故A错误；
B. 串联电路一个用电器损坏，其它用电器的工作情况受到影响，故B错误；
C. 用手触摸几乎不发热，说明很少电能转化成内能，故C错误。
D. 开始灯不亮，对调电池正负极后灯亮了，说明LED灯具有单向导电性，故D正确。
故选D。
9. 为了比较电阻R1和R2的大小，四位同学分别设计了如图所示的电路（电源电压未知），其中不可行的是
A. B. C. D.
【答案】D
【解析】
为了比较电阻R1和R2的大小，四位同学分别设计了如图所示的电路，其中不可行的是D．
10. 小佑收集了很多材料和长度都相同但粗细不同的铅笔芯．如图所示，是用他身边的器材自制的简易调光灯电路．闭合开关，夹子A向右移动的过程中灯泡亮度应该_______（选填“变亮”、“变暗”、或“不变”）；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更_______（选填“粗”或“细”）的铅笔芯来做实验．
【答案】 (1). 变亮 (2). 细
【解析】
【分析】
【详解】影响电阻大小的因素是材料、长度和横截面积，由图知道，当闭合开关，夹子A向右移动的过程中，铅笔芯接入电路中的长度变短，即电阻减小，由欧姆定律知道，此时电路的电流应变大，灯泡应变亮；若夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，则说明电流的变化比较小，由I=U/R知道，即电阻变化较小，此时应选用电阻较大的铅笔芯，即换用更细的铅笔芯．
11. 如图所示的电路，AB和CD均为镍铬合金线．闭合开关后，通过观察_____，可以比较出合金线电阻的大小，这种研究方法叫_____（填“等效替代法”或“转换法”）．这个实验装置是研究电阻大小与导体_____的关系．
【答案】 (1). 电流表的示数 (2). 转换法 (3). 横截面积
【解析】
【分析】
【详解】如图，AB和CD均为镍铬合金线，且长度相同，所以这个实验装置是研究电阻大小与导体横截面积的关系，采用了控制变量法；
而电阻的大小，影响电流的大小，所以根据电流表的示数大小，判断电阻的大小，又应用了转换法，即用电流的大小来说明电阻的大小变化．
12. 有四根导线，有关导线规格的数据如下表．若要研究导线的电阻跟它们的横截面积的关系，应当选用哪两根导线？答：选用______．
【答案】乙 丁
【解析】
【分析】
影响电阻大小的因素有导体的长度、横截面积以及材料、温度等．在探究时，应运用控制变量法进行研究．
【详解】若要研究导线的电阻跟它们的横截面积的关系，应保持导体的材料、长度相同，只改变横截面积的大小，此应当选用表中乙、丁两根导线．
13. 滑动变阻器是通过改变电阻丝的长度来逐渐改变电阻的，说明了导体的电阻与长度有关，除此以外，导体的电阻还与______、______有关（至少写出2个）．
【答案】 (1). 横截面积 (2). 材料
【解析】
试题分析：导体电阻的大小决定于导体的材料、长度和横截面积．滑动变阻器是靠改变连入电路中的电阻丝长度来改变电阻的．
解：电阻是导体的一种性质，影响电阻大小的因素有三个，除了长度以外还有横截面积、材料．滑动变阻器之所以能变阻，靠的是改变连入电路中电阻丝的长度来变阻的．
故答案为横截面积；材料．
14. 水银的温度降到–269 ℃时，其电阻会完全消失，这种现象叫做______现象．如果应用该现象进行远距离输电，电线______（选填“会”或“不会”）发热．
【答案】 (1). 超导 (2). 不会
【解析】
试题分析：当温度降低到一定程度时，导体的电阻突然变为零的现象叫超导现象，此时导体变为超导体；
导体有电流通过时会发热，是因为导体存在电阻．
解：
当导体的温度降至某一低温时，它的电阻突然变为零，这种现象叫做超导现象．
在超导状态下，导体的电阻R=0Ω，如果利用超导线进行远距离输电，根据焦耳定律可知导线不会发热．
故答案为超导；不会．
15. 某同学用如图所示的电路做“探究影响电阻大小因素”的实验，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同．电路中，电阻R的作用是_____．实验中，要想比较接入M、N两点间电阻的大小，可以根据______来判断，如果还想要探究“导体电阻的大小与其横截面积的关系”，应选用电阻丝_____．
【答案】 (1). 保护电力 (2). 电流表示数 (3). 甲乙
【解析】
试题分析：（1）影响导体电阻大小的因素：导体的材料、长度和横截面积，在研究电阻与其中某个因素的关系时，要采用控制变量法的思想，要研究导体的电阻大小与一个量之间的关系，需要保持其它量不变；
（2）电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小．
解：
当电路中电阻太小时，电阻可以防止电路中电流过大，则电阻R在电路中的作用是保护电路；
在M、N之间分别接上不同的导体，则通过观察电流表示数来比较导体电阻的大小；
要验证“导体电阻的大小与导体的粗细有关”，应控制导体材料与长度相同，横截面积不同，所以应选甲、乙的两根电阻丝进行实验．
故答案为保护电路；电流表示数；甲乙．
16. 如图甲是电位器示意图，P 旋片可随转动旋钮改变在碳膜的位置，从而改变接入电阻的大小． 请将该电位器连入乙图，要求逆时针旋转P旋片时，灯泡变暗．(只能加两根线)
（ ）
【答案】
【解析】
【分析】
【详解】逆时针旋转P旋片时，灯泡变暗，说明连入电阻变大，而甲图中逆时针旋转P旋片时，AB间电阻变大．故将甲中的AB接线柱与乙图中的两条导线相连，如下图所示：
17. 如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起，将AD两端接入电路中，则下列说法中正确的是
A. AB段电阻大，电流小
B. CD段电阻大电流大
C. AB段电阻大，电流与CD段相等
D. CD段电阻大，电流与AB段相等
【答案】C
【解析】
【分析】
【详解】两同种材料组成的导体因长度相等，则电阻与横截面积成反比，截面积越大的导体，其阻值越小，故AB段的电阻较大，CD段电阻较小；因两电阻串联在电路中，则由串联电路的电流规律可知通过两段导体的电流一定相等，故ABD错误，C正确。
故选C。
18. 一根铜导线电阻为R，现将它对折起来连入电路，则它的电阻
A. 大于R B. 小于R C. 等于R D. 无法判断
【答案】B
【解析】
导线对折后，长度变短，同时横截面积变大，所以电阻阻值变小.
故选B.
点睛：本题考查了导体的电阻大小与导体的长度、横截面积和材料有关，理解导体对折后，导体的长度和横截面积都发生变化是解决此题的关键.
19. 二极管是一种由半导体材料制成电子元件，它的符号为．小明以图甲的方式把二极管接入电路，闭合开关电流表有示数，小灯泡发光；把二极管反向后再接回原处（如图乙），闭合开关灯泡不亮，电流表无示数，根据这一特点，如果小明接成图丙所示电路，则关于此电路下列说法正确的是
A. 灯泡不工作，电流表没有示数
B. 灯泡工作，电流表没有示数
C. 灯泡不工作，电流表有示数
D. 灯泡工作，电流表有示数
【答案】A
【解析】
分析】
【详解】以图甲的方式把二极管接入电路，闭合开关电流表有示数，小灯泡发光；把二极管反向后再接回原处（如图乙），闭合开关灯泡不亮，电流表无示数，是因为发光二极管具有单项导电性，所以接成图丙所示电路，电路仍没有电流，灯泡仍不能工作，故A正确．
20. 小明在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其它器材足够，如果要他完成下面的实验探究活动，不可能完成的是（ ）
A. 探究导体电阻与长度的关系
B. 探究导体电阻与横截面积的关系
C. 探究导体电阻与材料的关系
D. 探究导体电阻与温度的关系
【答案】C
【解析】
【分析】
【详解】A．可以把电阻丝弄成长短不同的两段，探究电阻与长度的关系，故A可能完成；
B．把电阻丝把长度1：2分成两段，把较长的一段对折，此时可探究电阻与横截面积的关系，故B可能完成；
C．由于无法改变导体的材料，所以无法探究电阻与导体材料的关系，故C不可能完成；
D．可以通过给电阻丝加热来探究电阻与温度的关系，故D可能完成；
故应选C．
21. LED灯的核心元件是发光二极管，二板管是由_________材料制成的，通过观察LED是否发光，不但可以判断电流的有无，还能够判断电流的_________．
【答案】 (1). 半导体 (2). 方向
【解析】
分析：二极管是由半导体做成的器件，它具有单向导电性．
解答：①LED灯的核心元件发光二极管是由半导体材料制成的；
②由于二极管具有单向导电性，通过观察LED是否发光，不但可以判断电流的有无，还能够判断电流的方向．
故答案为半导体；方向．
【点睛】重点是二极管的单向导电性，是基础题．
22. 家庭中的空调和台灯是_________联的，空调和台灯的电源线虽然都是铜线，但规格明显不同，这主要是因为_________（选填“长度”或“横截面积”）对导线电阻的影响。
【答案】 (1). 并 (2). 横截面积
【解析】
【分析】
【详解】[1]家庭中的空调和台灯互不影响所以它们之间是并联的。
[2]空调与台灯的电源线虽然都是铜线，但规格明显不同，因为空调线的横截面积大，电阻小，故这主要是因为横截面积对导线电阻的影响。
23. 如图所示，用导线把电池、小灯泡和一段粗细均匀的铅笔芯连接起来，使A端的导线固定，B端的导线向左移动的过程中（导线与铅笔芯接触良好），小灯泡的亮度________（选填“变暗”“变亮”或“不变”），这表明导体电阻的大小跟导体的________有关．
【答案】 (1). 变亮 (2). 长度
【解析】
(1)铅笔B端的导线向左移动过程中,铅笔芯接入电路的电阻减小,电路电流增大;由公式P＝I2R知，在灯丝电阻一定时，电流增大，实际功率增大．所以灯泡变亮．(2)铅笔B端导线向左移动过程中，灯泡变亮，说明电路电流增大，电阻减小，此时铅笔芯接入电路长度减小．所以电阻与导体长度有关．
点睛：（1）灯泡亮度决定于实际功率，在串联电路中实际功率用P＝I2R分析．（2）电阻是导体本身的一种属性，与导体的材料、长度、横截面积和温度有关，分析电阻是否变化、如何变化需要从影响因素是否变化、如何变化考虑．
24. 如下图甲所示，把玻璃珠接入电路中，闭合开关，灯不亮，说明玻璃是________；现给玻璃珠加热，如下图乙所示，当玻璃珠加热到红炽状态时，发现灯发光了，说明玻璃在红炽状态下会变成________（均选填“导体”或“绝缘体”）
【答案】 (1). 绝缘体 (2). 导体
【解析】
【分析】
【详解】根据题意知道，把玻璃珠接入电路中，闭合开关，发现灯不亮，说明玻璃珠不容易导电，是绝缘体；当玻璃珠加热到红炽状态时，发现灯泡发光了，说明在红炽状态下玻璃珠能够导电，是导体．说明导体和绝缘体之间没有绝对的界限．
25. 如图所示，某城市安装一种“按钮式红绿灯”．当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过；按钮相当于电路中的_____；红绿灯实际上是发光二极管，它是由_____（选填“超导体”或“半导体”）材料制成的．
【答案】 (1). 开关 (2). 半导体
【解析】
【分析】
【详解】按钮是电路中的开关；交通指示灯可以通过不同颜色灯光的变化指挥车辆和行人，制造发光二极管的主要材料是半导体材料．
26. 镍铬合金丝是_____（填“导体”或“绝缘体”），影响镍铬合金丝电阻大小的因素有_____、_____、_____和温度．
【答案】 (1). 导体 (2). 材料 (3). 长度 (4). 横截面积
【解析】
金属都是导体，镍铬合金丝是导体，导体电阻和导体的材料、长度、横截面和温度有关．
27. 温度一定的条件下，做“研究影响电阻大小的因素”的实验，采用了控制变量的方法．下表给出了实验中所用到的导体的情况，回答下列问题．
（1）选择C和F两根导体是为了研究导体电阻与______的关系；
（2）为了研究导体电阻与长度的关系，应选择的两根导体是______和______；
（3）为了研究导体电阻与横截面积的关系，应选择的两根导体是______和______．
【答案】 (1). 材料 (2). B (3). E (4). A (5). D
【解析】
(1)C、F两根导线的长度、横截面积相同，材料不同，是为了研究导线电阻与材料是否有关；(2)为了研究导线电阻与长度是否有关，就要使导线的材料、横截面积相同，长度不同，根据表格中的数据，只有B. E两根导线符合条件；(3)为了研究导线电阻与横截面积是否有关，就要使导线的材料、长度相同，横截面积不同，根据表格中的数据，只有A. D两根导线符合条件．
点睛：决定导体电阻大小的因素有三个：导体的材料、长度、横截面积，并且与长度成正比，与横截面积成反比；由于导体的电阻与三个因素有关，所以探究影响导体电阻大小的因素时要用到控制变量法；探究电阻大小与哪个因素有关时，就要控制其他的因素不变，只让这一个因素变化．
28. 在探究影响导体电阻大小的因素时，小明作出了如下猜想：
①导体的电阻可能与导体的长度有关；
②导体的电阻可能与导体的横截面积有关；
③导体的电阻可能与导体的材料有关．
实验室提供了4根电阻丝，其规格、材料如下表所示．
（1）如图甲所示为“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察________来比较导体电阻的大小．
（2）为了验证上述猜想①，应该选用编号为________两根电阻丝分别接入电路进行实验．
（3）分别将A和D两根电阻丝接入图甲电路中M、N两点间，电流表示数不相同，由此初步得到结论：当长度和横截面积相同时，导体的电阻跟________有关．
（4）要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，两表的连接和示数如图乙所示，但通过观察发现电流表指针偏转过小，这样会导致实验误差_________，解决这一问题的措施是______________________
【答案】（1）电流表示数 （2）A、B （3）导体的材料 （4）偏大 电流表改用小量程
【解析】
(1)如图甲电源、开关、灯泡、电流表串联起来，再在M、N之间分别接上不同的导体，电阻小，电流大，电阻大，电流小，所以可以通过观察电流表示数的大小或灯泡的亮度来比较导体电阻的大小．
(2)为了验证上述猜想①，研究导体的电阻与导体的长度关系，应选择材料，横截面积相同，而长度不同的导体，即选用编号为A、B的两根电阻丝分别接入电路进行实验．
(3)A和D两根电阻丝长度和横截面积相同，材料不同，所以将A和D两根电阻丝接入图甲电路中M、N两点间，可以研究当长度和横截面积相同时，导体的电阻跟材料的关系，并得出初步结论．
(4)伏安法测量电阻时，分别用电压表测电压，用电流表测电流，如图电流表使用大里程，读数为0.4A，此电流在小量程的测量范围内，所以应换接到小量程测量，因为小量程的分度值更小，准确程度高，如果使用大量程会增大误差．
29. 学习了电学知识后，小明对影响电阻大小的部分因素进行了探究，器材有：开关、电流表、干电池（电压恒为1.5V）各一个，三根完全相同的合金丝，导线若干，连接如图甲所示的电路，小明将合金丝以不同方式分别接入电路A、B之间，闭合开关S后，记录的数据如表。
根据实验数据，回答下列问题：
(1)图乙是将一根合金丝接入电路时电流表的读数，请将其填入表格中_________。
连接方式
一根
两根串联
三根串联
两根并联
三根并联
电流表读数/A
0.15
0.1
0.6
0.9
(2)导体电阻的大小跟材料、长度和横截面积的关系。
A．电阻的大小与长度的关系是：____________________________；
B．电阻的大小与横截面积的关系是：________________________。
(3)分析表中的实验数据，还可以得出导体的电流与电阻的关系：______________。
(4)实验中一根合金丝的电阻为______Ω，若该合金丝的横截面积为1mm2，则一根合金丝的长度是________m。（已知该合金丝长1m，横截面积1mm2的阻值为1Ω）
【答案】 (1). 0.3 (2). 材料和横截面积相同，导体的电阻跟长度成正比 (3). 材料和长度相同，导体的电阻跟横截面积成反比 (4). 导体两端的电压不变，导体中的电流与导体的电阻成反比 (5). 5 (6). 5
【解析】
【分析】
(1)确定电流表的量程，读出示数。
(2)根据串联时电流表示数判断出电阻的变化，得出电阻大小与长度的关系；根据并联时电流表示数的变化判断出电阻的变化，得出电阻大小与横截面积的关系。
(3)根据电流和电阻的变化关系，得出结论。
(4)根据一根合金丝的电流求出电阻值；由电阻与导体长度和横截面积的关系及已知条件得出其长度的大小。
【详解】(1)[1]由表格中的特点可知，串联的电阻越多，电流表的示数越小，所以串联一根电阻丝时，电路中的电流应大于0.15A，所以图乙中电流表的量程为0~3A，分度值为0.1A，示数为0.6A。
(2)[2]A．根据1、2、3组数据可知，导体的材料和横截面积相同，导体越长，电流表的示数越小，说明电阻值越大，且电阻值跟导体的长度成正比。
[3]B．根据1、4、5组数据可知，导体的材料和长度相同，横截面积越大，电流表的示数越大，说明电阻值越小，且电阻值跟导体的横截面积成反比。
(3)[4]由实验数据可知，导体两端的电压不变，导体的电阻增大到原来的几倍，电流减小到原来的几分之一，导体中的电流与导体的电阻成反比。
(4)[5]根据电阻与导体的长度和横截面积的关系，对与以上材料相同的导体，电阻值可记为
根据可知，一根合金丝的导体电阻为
[6]代入上面关系式可得
解得L=5m。
30. 阅读短文，回答问题：
半导体的应用
半导体指常温下导电性能介于导体与绝缘体之间的材料．半导体是指一种导电性可受控制，范围可从绝缘体至导体之间的材料．
发光二极管（LED）是半导体二极管的一种，具有单向导电性．当二极管两端外加正向电压时，如果正向电压很小，正向电流也几乎为零，当正向电压大于某个值以后，二极管正向导通，电流随电压增大而迅速上升．当二极管两端外加反向电压不超过一定范围时，通过二极管的电流几乎为零，二极管处于截止状态．外加反向电压超过某一数值时，反向电流会突然增大，这种现象称为电击穿．因而使用时应避免二极管外加的反向电压过高．如图甲所示为某发光二极管中的电流随它两端电压变化的曲线．
PTC是一种新型的半导体陶瓷材料，它以钛酸钡为主，渗入多种物质后加工而成，目前家用的陶瓷暖风器、陶瓷电热水壶等就是用这种材料做成的．PTC有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大，我们把这个设定的温度叫“居里点温度”，用PTC材料制成的电热器具有发热、控温双重功能，应用十分广泛．
家用固体电热灭蚊器也使用了PTC陶瓷电热元件，该元件电阻与温度的关系如图所示．
请根据上述材料，回答下列问题：
（1）由图甲可知，有关该发光二极管以下判断中错误的是 _________ ．
A．当该二极管两端的正向电压为0.8 V时，二极管处于导通状态
B．当该二极管两端的正向电压为0.2 V时，二极管处于导通状态
C．当该二极管两端的反向电压为10 V时，二极管处于截止状态
D．当该二极管两端的反向电压为50 V时，二极管将会被击穿
（2）该发光二极管两端的正向电压为0.5 V时的电阻 _________ （填“大于”“等于”或“小于”）正向电压为0.7 V时的电阻．
（3）由图乙可知，该PTC陶瓷电热元件的居里点温度为 _________ ℃。
【答案】 (1). B (2). 大于 (3). 100
【解析】
【分析】
【详解】(1)[1]A．由图甲可知，当该二极管两端的正向电压为0.8V时，电流为20mA，所以此时二极管处于导通状态，故A正确，不符合题意；
B．由图甲可知，当该二极管两端的正向电压为0.2V时，电流为0，处于于截止状态，故B错误，符合题意；
C．由图甲可知，当该二极管两端的反向电压为10V时，二极管中的电流为零，处于截止状态，故C正确，不符合题意；
D．由图甲可知，当该二极管两端的反向电压为50V时，二极管中的反向电流突然增大，二极管将会被击穿，故D正确，不符合题意。
故选B。
(2)[2]由图甲可知，该发光二极管两端的正向电压为0.5V时，电路中的电流小于正向电压为0.7V时的电流，且I-U曲线的倾斜程度变大，由欧姆定律可知，二极管的电阻逐渐减小，所以0.5V时的电阻大于0.7V时的电阻。
(3)[3]根据居里点温度的含义“PTC有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大”，由图象乙可知该PTC陶瓷电热元件的居里点温度为100℃。
31. 一根粗细均匀的金属导线其电阻值为R，将其剪成相等的两段后，再进行并联，则并联后的电阻值为（ ）
A. 2R B. R C. D.
【答案】D
【解析】
【分析】
【详解】根据影响电阻大小的因素分析解答，即导体材料一定时，电阻与长度成正比，与横截面积成反比．一根粗细均匀的电阻值为R电阻丝，截成长度相等的两段后，则每段电阻变为原来的一半，即；再将两段并联起来使用，横截面积变为原来的2倍，阻值变为原来单个电阻的一半．
【点睛】电阻并联时，相当于加大了导体的横截面积，所以电阻是减小的，如图n个电阻为R的电阻并联，则等效电阻为：；而电阻串联时，相当于增加了导体的长度，电阻是增大的．
32. 下列说法中正确的是（ ）
A. 绝缘体不容易导电是因为绝缘体中几乎没有电荷
B. 两个完全相同的灯泡串联，靠近电源正极的灯泡较亮
C. 电压一定的情况下，导体的电阻与导体中的电流成反比
D. 把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线A的原阻值
【答案】D
【解析】
【分析】
【详解】A．绝缘体不容易导电的原因是绝缘体内部中的自由电荷很少，而不是几乎没有电荷，故A错误；
B．两个完全相同灯泡串联，则通过的电流相等，由P=I2 R知道，两灯泡的实际功率相等，所以两灯泡的亮暗相同，故B错误；
C．电阻是导体本身的一种性质，与两端的电压和通过的电流无关，电压一定的情况下，通过电阻的电流不变，故C错误；
D．导体的电阻与其材料、长度、横截面积和温度有关，材料和温度相同，长度越大、横截面积越小，其电阻越大．若把导线A剪为相等的两段，其中一段拉长到原来的长度后，材料和温度、长度不变，横截面积变小，所以电阻变大，即其阻值大于导线A的原阻值，故D正确，故选D．
【点睛】本题考查的是绝缘体不导电的原因和串联电路特点、电功率公式及影响电阻大小因素等，考查的知识点较多，但难度不大，需要注意灯泡的亮暗取决于实际功率的大小．
33. 下列关于导体电阻的说法正确的是（ ）
A. 长度长的导体，电阻一定大
B. 横截面积大的导体，电阻一定小
C. 导体的电阻由其两端的电压和通过的电流来决定
D. 导体的电阻与导体的材料、长度和横截面积等因素有关
【答案】D
【解析】
解：影响导体电阻大小的因素有：导体的长度、横截面积、材料和温度决定；在相同条件下，长度越长电阻大；在相同条件下，横截面积大电阻小；故AB错误，D正确；C、导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；与导体两端电压和通过的电流无关；故C错误．故选D．
点睛：导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积有关；还受温度的影响；与导体中的电流、导体两端的电压大小无关．
34. 关于导体电阻，下列说法正确的是
A. 导体容易导电说明它对电流没有任何阻碍作用
B. 导体的电阻越大，它对电流的阻碍作用越小
C. 相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻和材料有关
D. 导体的电阻由它两端的电压和通过的电流决定
【答案】C
【解析】
【分析】
【详解】AB．导体能够导电是因为内部存在大量的能够自由移动的电荷，但除了超导现象以外，导体都会有电阻，即导体对电流的阻碍作用，所以电阻越大，对电流阻碍作用越大．故AB错误；
CD．导体的电阻是导体本身的一种性质，由导体的材料、长度、横截面积决定，有时还要考虑温度的变化，但电阻与它两端的电压和通过的电流无关．故C正确，D错误；
35. 如图所示，将一根铅笔芯通过两个夹子接入电路中，当只把右端夹子向左移时，铅笔芯接入电路的电阻变小，小灯泡变亮，导致铅笔芯接入电路的电阻变小的主要因素是
A. 材料 B. 长度 C. 温度 D. 横截面积
【答案】B
【解析】
【分析】
【详解】当只把右端夹子向左移时，铅笔芯接入电路中的长度变小，铅笔芯接入电路的电阻变小，电路中电流增大，小灯泡变亮；所以，可得出铅笔芯电阻和铅笔芯的长度有关，长度越小，电阻越小，故B符合题意.
36. 材料、横截面积均相同的两根电阻丝（温度相同），a的长度大于b的长度，则（ ）
A. a的电阻小于b的电阻 B. a的电阻等于b的电阻
C. a的电阻大于b 的电阻 D. 无法判断a与b电阻的大小
【答案】C
【解析】
【分析】
【详解】要比较电阻大小需要用到控制变量法。在导体材料、横截面积一定时，导体的电阻大小与长度有关，长度越长，电阻越大；因此a的电阻大于b的电阻，故选C 。
37. 如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是（ ）
A. 灯L断路 B. 灯L短路 C. 电阻R断路 D. 电阻R短路
【答案】B
【解析】
【分析】
【详解】A．灯L断路时，电路中没有电流，故A错误；
B．灯L短路时，灯不会亮，但电路中有电流，即电流表有示数，而电压表同时被短路，所以没有示数，故符合题意；
C．电阻R断路时与电源负极不通，电压表、电流表都不会有示数，故C错误；
D．电阻R短路，电压表测量电源电压，故D错误；
38. 小明在研究并联电路电流特点时，根据如图所示电路图连接好电路，并闭合开关S和S1．当他再闭合开关S2时，电流表示数变化正确的是（ ）（电源电压不变）
A. A1示数变大
B. A1示数变小
C. A示数变大
D. A示数变小
【答案】C
【解析】
【分析】
电路的动态分析
【详解】由图示电路图可知，电流表A测干路电流，电流表A1A2测支路电流，闭合开关S和S1，只有R1所在支路接入电路，两电流表串联在同一电路中，两电流表示数相同，再闭合S2，两电阻并联，电流表A测干路电流，电流表A示数变大，电流表A1所在支路电压与电阻不变，该支路电流不变；
39. 在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是（ ）
A. R1短路 B. R1断路 C. R2短路 D. R2断路
【答案】C
【解析】
【分析】
判断电路故障问题，是中考题中常见的题型，在不能直接确定故障原因时，将选项逐一代入题干，检查是否符合题意。
【详解】A．如果R1发生了短路，电压表示数变为零，故A错误；
B．如果R1发生了断路，电流表示数变为零，故B错误；
C．如果R2出现短路，电压表测量电源电压，示数变大；电路总电阻减小，电路电流增大，电流表示数增大，故C正确；
D．如果R2出现断路，电流表示数变为零，故D错误。
故选C。
40. 如图所示的电路中，当开关S闭合时，下列说法正确的是（ ）
A. 电流表示数不变，电压表无示数 B. 电流表示数增大，电压表有示数
C. 电流表示数减小，电压表有示数 D. 电流表示数增大，电压表无示数
【答案】B
【解析】
试题分析：如图所示的电路中，只闭合开关S1时，电路是R1单电阻电路．当开关S2闭合时，电阻R1、R2并联，电流表测干路的电流，电压表测R2两端的电压，亦即电源电压，根据并联电路的电流关系，所以电流表示数增大，电压表有示数，故B正确为答案．选项ACD错误．
考点：动态电路分析
41. 楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关闭合）共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮．经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是（ ）
A.
B.
C.
D.
【答案】D
【解析】
【分析】
由题意可知，白天有声响时感应灯亮，无声响时感应灯不亮，说明灯泡与声控开关串联；
串联的各电路元件相互影响不能独立工作，并联的各电路元件互不影响，能独立工作．据此分析即可．
【详解】当闭合开关S声和S光时，灯泡和电阻R0串联在一起，灯泡和电阻由两个开关同时控制，只有两个开关都接通时，灯泡才能发光，故A不符合题意；当只闭合开关S声或S光时，灯泡和电阻R0串联在一起，能够工作，灯亮；则白天有声响时感应灯亮，无声响时感应灯也亮，故B不符合题意；当只闭合开关S光时，灯泡和电阻R0串联在一起，能够工作，灯亮；当闭合开关S声和S光时，灯泡被短路，不亮，则白天感应灯亮，有声响时感应灯反而不亮，故C不符合题意；当只闭合开关S声时，灯泡和电阻R0串联在一起，能够工作，灯亮；当只闭合开关S光时，灯泡被短路，不亮，则白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮，故D符合题意；故应选D．
【点睛】此题是结合电路图考查电路中用电器的连接情况，要会结合开关的组合分析电路中电流的流向，从而可以判断电路状态．本题是开关串联在实际生活中的具体应用，需要对题中要求有清楚的认识，关键是开关的控制作用．
42. 汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是
A. B. C. D.
【答案】C
【解析】
【分析】
【详解】由题意知，指示灯与S并联，但电路不会出现短路，即电路中必须串联一个保护电阻；结合选项可知C符合题意，ABD不符合，故应选C．
43. 某电热水壶正常状态下，闭合开关，指示灯L亮，同时电热丝R工作；断开开关，指示灯L熄灭，电热丝R不工作．小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮．四位同学设计了该电热水壶的模拟电路，其中可能正确的是（ ）
A. B.
C. D.
【答案】B
【解析】
【分析】
【详解】闭合开关时，灯泡和电阻丝同时工作，开关应该置于电路的干路，电热丝R断了，指示灯L仍然亮，说明电路采用的是并联结构，图中采用并联结构，且开关位于干路的是B，故应选B．
44. 下列电路中，属于并联电路的是（ ）
A. B.
C. D.
【答案】A
【解析】
【分析】
【详解】A．该电路有两条电流的路径，即两电阻并联，属于并联电路，故A符合题意；
B．该电路只有R1连入，为R1的基本电路；故B不符合题意；
C．该电路只有R2连入，为R2的基本电路；故C不符合题意；
D．电流从电源正极出发依次经两个灯泡回到电源的负极，只有一条电流的路径，故为串联电路；故D不符合题意；
45. 将一根金属导线均匀拉长后，其电阻（ ）
A. 变大 B. 变小 C. 不变 D. 无法判断
【答案】A
【解析】
【分析】
【详解】导体电阻大小跟导体的长度、横截面积和材料有关，在材料一定时，长度越长，横截面积越小，电阻越大；一根导线拉长后，导体的材料不变，拉长后长度变长，横断面积变小，电阻变大．
46. 一段1m长的电阻丝，下列做法能使它的电阻增大的是（ ）
A. 对折 B. 长度拉伸为原来的2倍
C. 剪掉一半 D. 外表涂上绝缘材料
【答案】B
【解析】
【分析】
电阻是导体本身的性质，其大小与导体的长度、横截面积及材料有关系。
【详解】A．电阻丝对折后，导体的长度减小，横截面积增大，则导体的电阻减小，故A错误；
B．电阻丝长度拉伸为原来的2倍后，导体的长度增大、而横截面积减小，导体的电阻增大；故B正确；
C．把电阻丝剪掉一半，电阻丝的长度变短，电阻减小，故C错误；
D．在电阻丝外表涂上绝缘材料，电阻丝的材料、长度以及横截面积均不变，电阻不变，故D错误；
故选B。
47. 自动照相机所用的感光元件是一种光敏电阻，它是由下列哪种材料制造的（ ）
A. 导体 B. 半导体 C. 绝缘体 D. 超导体
【答案】B
【解析】
【分析】
【详解】制造光敏电阻的材料属于半导体材料，故应选B．
48. 在用实验探究“电阻的大小与哪些因素有关”时，如图是某实验小组进行探究的实验装置，演示板上固定了四条合金电阻线，a、b、c的长度均是1m，d的长度是0.5m；a、b、d的横截面积相同，c的横截面积比a、b的小，a、c是镍铬合金线，b、d是锰铜合金线．当依次把M、N跟a、c的两端连接时，探究的是导体电阻大小与导体_____的关系．实验中采用的方法叫________．
【答案】 (1). 横截面积 (2). 控制变量法
【解析】
【分析】
【详解】由题，a、c两根电阻线，长度相同、材料相同，横截面积不同，因此依次把M、N跟a、c的两端连接时，探究的是导体电阻大小与导体横截面积的关系，这种探究的方法叫做控制变量法．
【点睛】物理学中对于多因素的问题，常常采用控制因素的办法，把多因素的问题变成多个单因素的问题，分别加以研究，最后再综合解决，这种方法叫控制变量法．这种方法在初中物理中有较多应用，比如探究电流与电压和电阻的关系．
49. 把很多二极管，三极管和电阻等电子元件做在芯片上，就成了集成电路，其中二极管、三极管是用_____材料制成．随着科技的进步，未来的电子元件如果用_____材料来制作，由于没有电阻，不必考虑散热问题，就可以实现电子设备的微型化．
【答案】 (1). 半导体 (2). 超导体
【解析】
常用的各种二极管，三极管是由半导体材料制成的，随着科技的进步，未来的电子元件如果用超导体材料来制作，超导材料的特点就是在温度很低时电阻为零，由于没有电阻，不必考虑散热问题，就可以实现电子设备的微型化．
点睛：本题考查的是二极管，三极管与超导体的区别，本题考查的重点是知道二极管、三极管由半导体材料制成及超导现象以及它的应用，属物理常识，难度不大．
50. 金属、人体等是导体，导电性能好．塑料、橡胶等是________体，导电性能比较差．锗、硅导电性能介于导体和绝缘体之间，常常称做________．
【答案】 (1). 绝缘 (2). 半导体
【解析】
试题分析：塑料、橡胶，不容易导电，属于绝缘体；锗、硅导电性能介于导体和绝缘体之间，常常称做半导体．
【考点定位】绝缘体；半导体的特点
51. 自然界的一些生物自身能发光，如萤火虫、水母等，这是生物通过自身化学反应将化学能转化为_____能的现象．超导材料在超低温的情况下电阻会突然减小为零，如用这种材料制成输电线．将有效降低输电过程中_____的损耗．
【答案】 (1). 光 (2). 电能
【解析】
【分析】
（1）分析该过程中消耗了哪种形式的能，进而产生了哪种形式的能即可判断；
（2）超导材料是一种电阻为零的材料．超导体的电阻为0，不会放热，所以电能无法转化为内能．
【详解】自然界的一些生物自身能发光是生物通过自身化学反应将化学能转化为光能的；超导材料在超低温的情况下电阻会突然减小为零，如用这种材料制成输电线，不会产生电流的热效应，将有效降低输电过程中电能的损耗．
52. 如图所示的电路中，若同时闭合开关S1和S3、断开S2，电阻R1与R2是_____的；若只闭合开关S2，电阻R1和R2是_____的．（均选填“串联”或“并联”）
【答案】 (1). 并联 (2). 串联
【解析】
【分析】
串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极；并联电路电流有多条路径．
【详解】若同时闭合开关S1和S3、断开S2，则电流只有两条路径：正极→R1→S3→负极；正极→S1→R2→S3→负极，故R1、R2并联．
若只闭合开关S2，电流只有一条路径：正极→R1→S2→R2→负极，因此R1、R2串联．
53. 如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是______表（填“电流”或“电压”），乙表测的是________的_________（填“电流”或“电压”）。
【答案】 (1). 电压表 (2). R2 (3). 电流
【解析】
【分析】
【详解】[1][2][3]当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是电压表，乙是电流表，电流表与所测电路串联，故所测的是电阻R2的电流。
54. 如图所示，闭合开关S，两电流表示数之比5：3，则R1与R2两端的电压之比U1：U2=______．电阻之比R1：R2=______．
【答案】 (1). 1:1 (2). 3:2
【解析】
【分析】
【详解】由图知R1与R2并联，两电流表分别测量干路和R2的电流，示数之比为5 ：3，并联电路各支路两端电压相等，则R1与R2两端的电压之比U1:U2=1:1．并联电路同时有分流作用，电阻之比R１：R２＝I2：I1=3:2．
55. 拆开图中玩具，发现电源、开关、发光二极管（简称“LED”）、电动机（符号）各一个及连接导线．闭合开关，电动机顺时针转动，LED亮，将电动机一端连线断开，闭合开关，LED亮．
（1）在方框内画出玩具的电路图______
（2）把电动机断开的连接原处，将电源正、负极反接，闭合开关，电动机转动______（选填“不”、“顺时针”、“逆时针”），LED_______（选填“亮”、“不亮”）
【答案】 (1). (2). 逆时针 (3). 不亮
【解析】
【分析】
【详解】试题分析：（1）闭合开关，电动机顺时针转动，LED亮，将电动机一端连线断开，闭合开关，LED亮．说明电动机与LED互不影响；故电动机与LED组成并联电路；（2）因电动机转动方向与电流方向和磁场方向有关，磁场方向不变，仅电源反接，即电流方向相反，因此电动机转动方向相反，为逆时针方向．LED 灯材料为半导体，具有单向导电性，故电源正、负极反接时，没有电流通过LED，所以LED不亮．因此当电流方向改变时，LED 灯不亮．
考点：电路；二极管
56. 在“探究影响导体电阻大小因素”实验中，为了探究电阻大小跟导体长度的关系，应该选择材料和________都相同、长度不同的多根金属丝，实验数据记录如下表所示：
请你分析表中数据，归纳出电阻R与导体长度L的关系式：R=________．
【答案】 (1). 横截面积 (2). （7Ω/m）•L
【解析】
【分析】
【详解】试题分析：为了探究电阻大小跟导体长度的关系，应该选择材料和横截面积都相同、长度不同的多根金属丝进行实验；实由表中数据知，在导体材料与导体横截面积不变的情况下，导体的电阻阻值与导体长度成正比；设R=kL，将表中的R=2．1Ω，L=0．3m代入得：2．1Ω=0．3m×k，则k=7Ω/m，则R=（7Ω/m）•L．
考点：影响电阻大小的因素
57. 煤和石油都属于____能源（选填“可再生”或“不可再生”），路灯上安装的光电池板是用___材料制成的（选填“超导体”或“半导体”）．
【答案】 (1). 不可再生 (2). 半导体
【解析】
【分析】
【详解】试题分析：煤和石油不能从自然界源源不断地获得，它们属于不可再生能源；硅光太阳能电池板是用半导体材料制成的．
【考点定位】能源的分类；导电性
58. 有一种用新型材料制成的电阻，小明通过实验探究该电阻大小与某个预想的因素是否有关。他将该电阻、电流表和开关串联起来，接在电源两端。先用冷风使电阻降温，闭合开关，观测电流表示数为I1，并记录，断开开关。再用热风使电阻升温，闭合开关，观测电流表示数为I2，并记录。他发现：I1< I2。则小明所探究问题的自变量是：____。
【答案】电阻的温度
【解析】
【分析】
【详解】根据题意，先用冷风使电阻降温，再用热风使电阻升温，是通过改变电阻的温度来改变电阻的，从而改变电流，使得I1＜I2，故小明所探究问题的自变量是：电阻的温度。
59. 在“探究影响导体电阻大小的因素”时，某实验小组想利用图所示的电路分别对导体电阻跟它的长度、橫截面积、材料有关的猜想进行实验验证：
（1）为验证“导体电阻跟长度有关”，下表中可选用的三种导体是_____（填导体代号）；
（2）若实验中将电路中的电流表更换为小灯泡，通过观察_____也可以判断导体电阻大小，但不足之处是_____．
【答案】 (1). B、D、E (2). 灯泡的亮度 (3). 当电路中电阻变化不大时，只凭灯泡的亮暗不易区分
【解析】
解：
（1）为了研究导体电阻与导体长度的关系，则需使导体的材料和横截面积相同，长度不同，应选用的三种导体是B、D、E；
（2）实验中将电路中的电流表更换为小灯泡，可通过观察灯泡亮度来判断电阻的大小，但是当电路中电阻变化不大时，只凭灯泡的亮暗不易区分，所以不科学．
点睛：本题考查探究影响电阻大小的因素，实验时注意使用控制变量法．
相关试卷
人教版九年级全册第3节 电阻精品一课一练： 这是一份人教版九年级全册<a href="/wl/tb_c83766_t7/?tag_id=28" target="_blank">第3节 电阻精品一课一练</a>，文件包含分层练习人教版初中物理九年级全册163电阻原卷版docx、分层练习人教版初中物理九年级全册163电阻解析版docx等2份试卷配套教学资源，其中试卷共27页， 欢迎下载使用。
人教版九年级物理同步练习：16.3 电阻（有答案）： 这是一份人教版九年级物理同步练习：16.3 电阻（有答案），共5页。试卷主要包含了3 电阻，015、1等内容，欢迎下载使用。
初中物理人教版九年级全册第十六章 电压 电阻第3节 电阻复习练习题： 这是一份初中物理人教版九年级全册第十六章 电压 电阻第3节 电阻复习练习题，共12页。试卷主要包含了3 电阻》同步练习，下列说法中错误的是等内容，欢迎下载使用。
