初中物理沪科版九年级全册第四节 电阻的串联和并联同步训练题

这是一份初中物理沪科版九年级全册第四节 电阻的串联和并联同步训练题，共7页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。

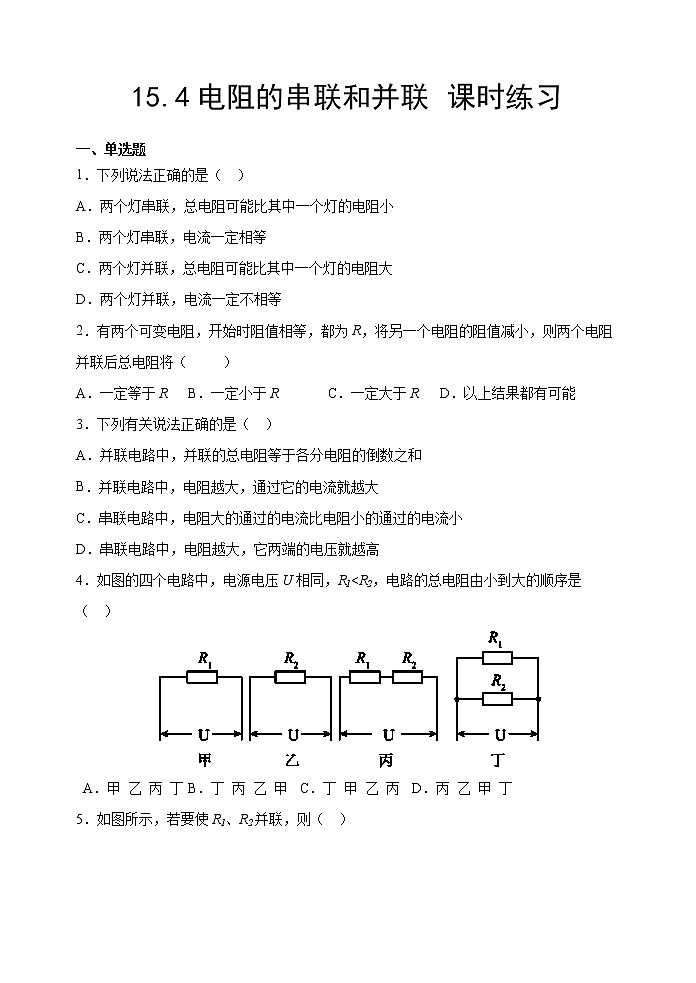

一、单选题
1．下列说法正确的是（ ）
A．两个灯串联，总电阻可能比其中一个灯的电阻小
B．两个灯串联，电流一定相等
C．两个灯并联，总电阻可能比其中一个灯的电阻大
D．两个灯并联，电流一定不相等
2．有两个可变电阻，开始时阻值相等，都为R，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（ ）
A．一定等于RB．一定小于RC．一定大于RD．以上结果都有可能
3．下列有关说法正确的是（ ）
A．并联电路中，并联的总电阻等于各分电阻的倒数之和
B．并联电路中，电阻越大，通过它的电流就越大
C．串联电路中，电阻大的通过的电流比电阻小的通过的电流小
D．串联电路中，电阻越大，它两端的电压就越高
4．如图的四个电路中，电源电压U相同，R1 A．甲 乙 丙 丁B．丁 丙 乙 甲C．丁 甲 乙 丙D．丙 乙 甲 丁

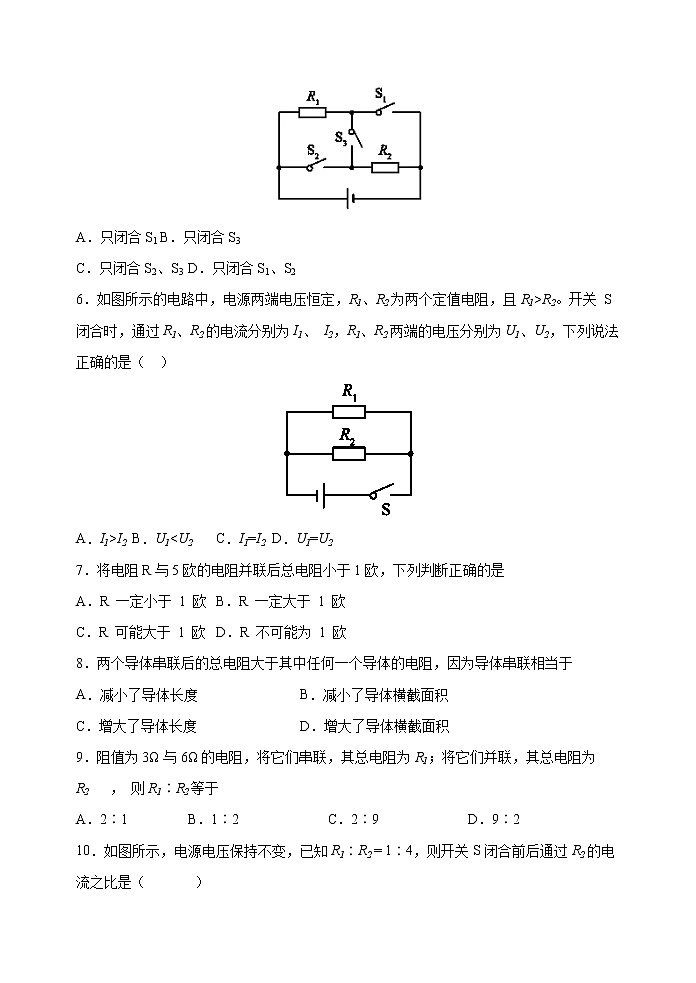

5．如图所示，若要使R1、R2并联，则（ ）
A．只闭合S1B．只闭合S3
C．只闭合S2、S3D．只闭合S1、S2
6．如图所示的电路中，电源两端电压恒定，R1、R2为两个定值电阻，且R1>R2。开关 S 闭合时，通过R1、R2的电流分别为I1、 I2，R1、R2两端的电压分别为U1、U2，下列说法正确的是（ ）
A．I1>I2B．U17．将电阻R与5欧的电阻并联后总电阻小于1欧，下列判断正确的是
A．R 一定小于 1 欧B．R 一定大于 1 欧
C．R 可能大于 1 欧D．R 不可能为 1 欧
8．两个导体串联后的总电阻大于其中任何一个导体的电阻，因为导体串联相当于
A．减小了导体长度B．减小了导体横截面积
C．增大了导体长度D．增大了导体横截面积
9．阻值为3Ω与6Ω的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2 ， 则R1∶R2等于
A．2∶1 B．1∶2 C．2∶9 D．9∶2

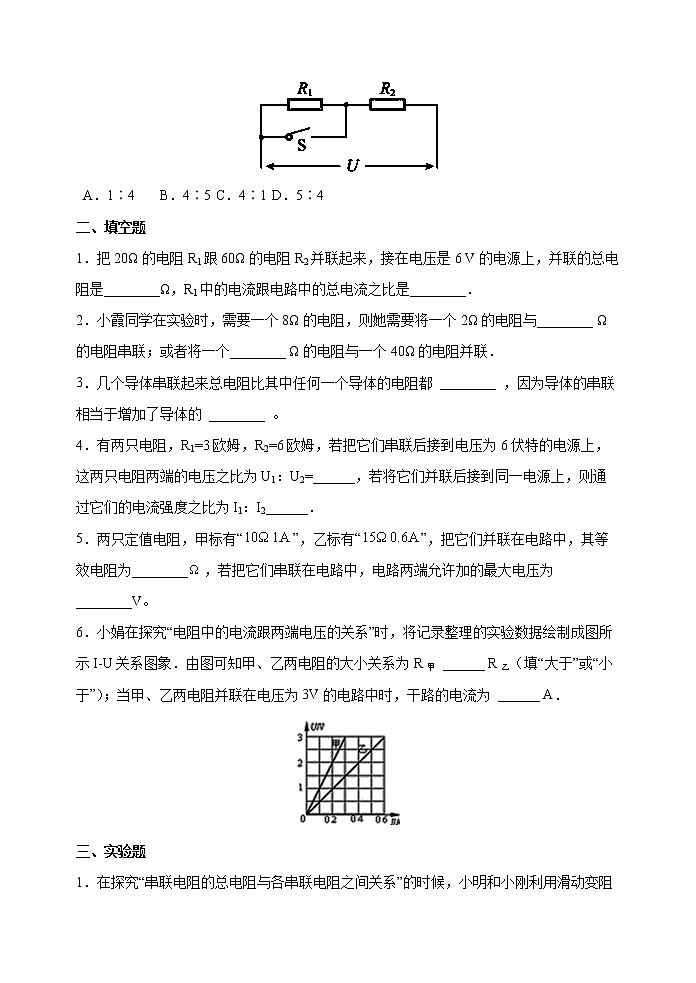

10．如图所示，电源电压保持不变，已知R1∶R2 = 1∶4，则开关S闭合前后通过R2的电流之比是（ ）
A．1∶4 B．4∶5C．4∶1D．5∶4
二、填空题
1．把20Ω的电阻R1跟60Ω的电阻R2并联起来，接在电压是6 V的电源上，并联的总电阻是________Ω，R1中的电流跟电路中的总电流之比是________．
2．小霞同学在实验时，需要一个8Ω的电阻，则她需要将一个2Ω的电阻与________ Ω的电阻串联；或者将一个________ Ω的电阻与一个40Ω的电阻并联．
3．几个导体串联起来总电阻比其中任何一个导体的电阻都 ________ ，因为导体的串联相当于增加了导体的 ________ 。
4．有两只电阻，R1=3欧姆，R2=6欧姆，若把它们串联后接到电压为6伏特的电源上，这两只电阻两端的电压之比为U1：U2=______，若将它们并联后接到同一电源上，则通过它们的电流强度之比为I1：I2______．
5．两只定值电阻，甲标有“”，乙标有“”，把它们并联在电路中，其等效电阻为________，若把它们串联在电路中，电路两端允许加的最大电压为________V。
6．小娟在探究“电阻中的电流跟两端电压的关系”时，将记录整理的实验数据绘制成图所示I-U关系图象．由图可知甲、乙两电阻的大小关系为R甲 ______ R乙（填“大于”或“小于”）；当甲、乙两电阻并联在电压为3V的电路中时，干路的电流为 ______ A．
三、实验题
1．在探究“串联电阻的总电阻与各串联电阻之间关系”的时候，小明和小刚利用滑动变阻器（铭牌上标有20Ω 1A）、两个定值电阻（5Ω、10Ω）、电流表、电压表、开关、电源等器材对此进行了探究，他们设计了如图甲所示的电路图。

(1)根据电路图，请你在图乙中用笔画线代替导线，将没有连接完的实物电路连接好____________（导线不允许交叉且电流表的量程选取适当）；
(2)请你根据电路图分析：在闭合开关前，滑动变阻器的滑片应移到________（选填“A”或“B”）端；
(3)表一是小明和小刚在这次实验中所记录的数据。请你根据他们三次测量的数据进行分析，你能得出的结论是________；
(4)若闭合开关后发现电流表有示数，而电压表无示数，则出现该现象的原因可能是下面哪一种？________
A．滑动变阻器某处断路 B．只有R1短路
C．只有R2短路 D．电压表的某个接线柱接触不良。
2．小宁用如图所示电路研究电阻的并联。
（1）按电路图连接电路，闭合开关S，电流表A1、A2、A3的示数分别为0A、0.40A和1.20A。如果电路元件完好，接线时发生了错误，该错误是______；
（2）使用电流表时，当被测电流值大于电流表量程的一半时，能减小实验误差。本实验所用电源电压为8V，电流表有两个量程（0～0.6A、0～3A）。为减小实验误差，小宁重新选择定值电阻，实验室里可供选择的定值电阻的阻值有：5Ω、10Ω、20Ω、50Ω，应该选用的2个电阻阻值分别为_______。
四、计算题
1．如图所示，电源的电压恒定，R1、R2为定值电阻，R2的阻值为60Ω。只闭合开关S0时，电流表的示数为0.2A，再闭合开关S0时，电流表的示数为0.6A。求：
（1）电源的电压；
（2）电阻R1的阻值；
（3）S1、S0都闭合时，电路总电阻多大？
2．如图所示，电源电压保持不变，R1=10Ω．当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图线段AB表示．求：
（1）电源电压．
（2）滑片P滑到ab中点时电压表的示数．
R1=5Ω R2=10Ω
次数
1
2
3
电压/V
1.5
2.4
3
电流/A
0.1
0.16
0.2
参考答案：
一、选择题
1．B2.B3．D4．C5．D8．C9．D
10．B
二、填写题
1． 15 3∶4
2．6；10
3． 大 长度
4． 1：2 2：1
5． 6 15
6． 大于 0.9
三、实验题
1．
A 串联电阻的总电阻等于各电阻之和 D
2． 电流表A1被短路 5Ω、20Ω
四、计算题
1．（1）12V；（2）30Ω；（3）20Ω
2．（1）6V （2）3V
