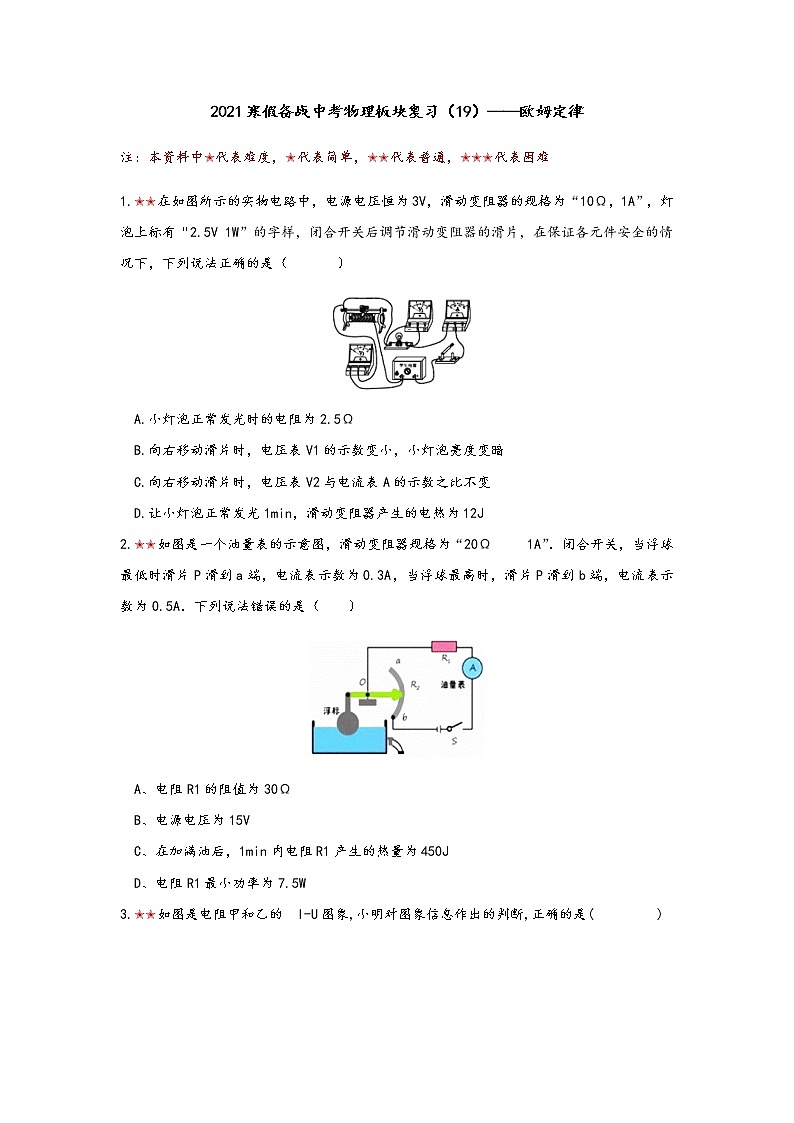

2021寒假备战中考物理板块复习（19）——欧姆定律

注：本资料中✭代表难度，✭代表简单，✭✭代表普通，✭✭✭代表困难

1.✭✭在如图所示的实物电路中，电源电压恒为3V，滑动变阻器的规格为“10Ω，1A”，灯泡上标有“2.5V 1W”的字样，闭合开关后调节滑动变阻器的滑片，在保证各元件安全的情况下，下列说法正确的是（     ）

A.小灯泡正常发光时的电阻为2.5Ω

B.向右移动滑片时，电压表V1的示数变小，小灯泡亮度变暗

C.向右移动滑片时，电压表V2与电流表A的示数之比不变

D.让小灯泡正常发光1min，滑动变阻器产生的电热为12J

2.✭✭如图是一个油量表的示意图，滑动变阻器规格为“20Ω   1A”．闭合开关，当浮球最低时滑片P滑到a端，电流表示数为0.3A，当浮球最高时，滑片P滑到b端，电流表示数为0.5A．下列说法错误的是（　　）

A、电阻R1的阻值为30Ω
B、电源电压为15V
C、在加满油后，1min内电阻R1产生的热量为450J
D、电阻R1最小功率为7.5W

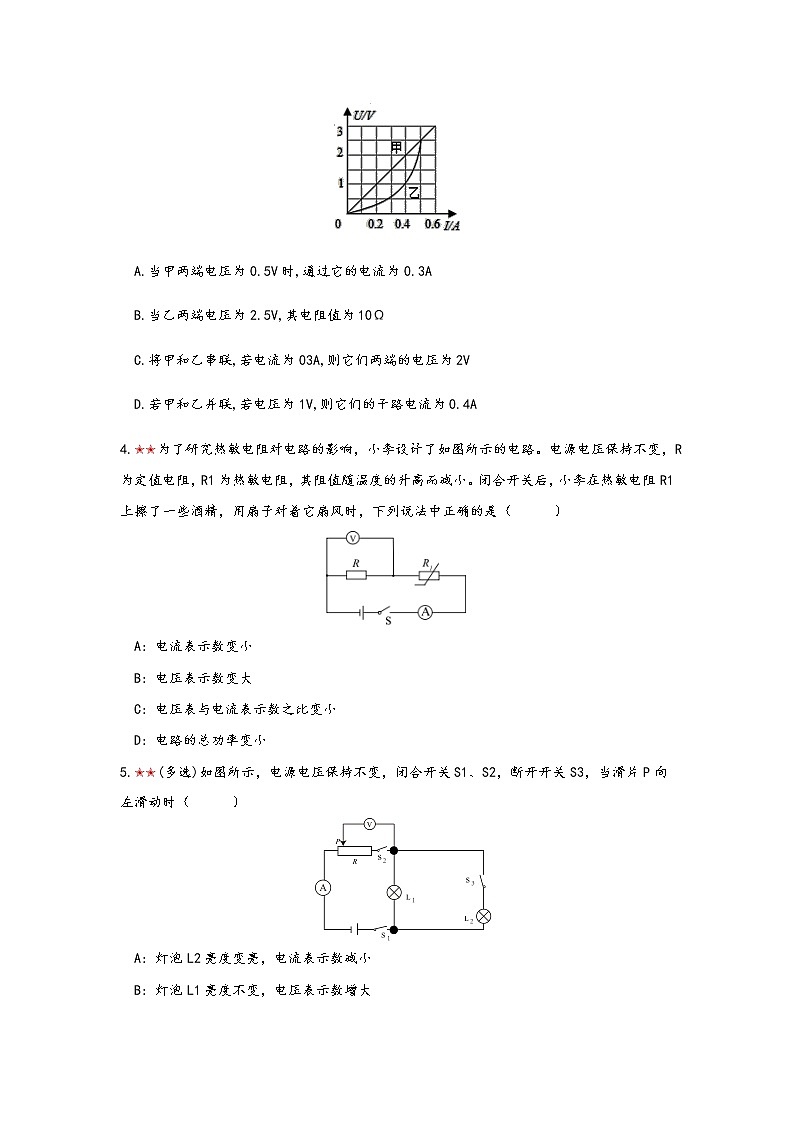

3.✭✭如图是电阻甲和乙的 I-U图象,小明对图象信息作出的判断,正确的是(     )

A.当甲两端电压为0.5V时,通过它的电流为0.3A

B.当乙两端电压为2.5V,其电阻值为10Ω

C.将甲和乙串联,若电流为03A,则它们两端的电压为2V

D.若甲和乙并联,若电压为1V,则它们的干路电流为0.4A

4.✭✭为了研究热敏电阻对电路的影响，小李设计了如图所示的电路。电源电压保持不变，R为定值电阻，R1为热敏电阻，其阻值随温度的升高而减小。闭合开关后，小李在热敏电阻R1上擦了一些酒精，用扇子对着它扇风时，下列说法中正确的是（    ）

A: 电流表示数变小

B: 电压表示数变大

C: 电压表与电流表示数之比变小

D: 电路的总功率变小

5.✭✭(多选)如图所示，电源电压保持不变，闭合开关S1、S2，断开开关S3，当滑片P向左滑动时（    ）

A: 灯泡L2亮度变亮，电流表示数减小

B: 灯泡L1亮度不变，电压表示数增大

C: 电流表示数不变，电压表示数增大

D: 电流表示数不变，电压表示数不变

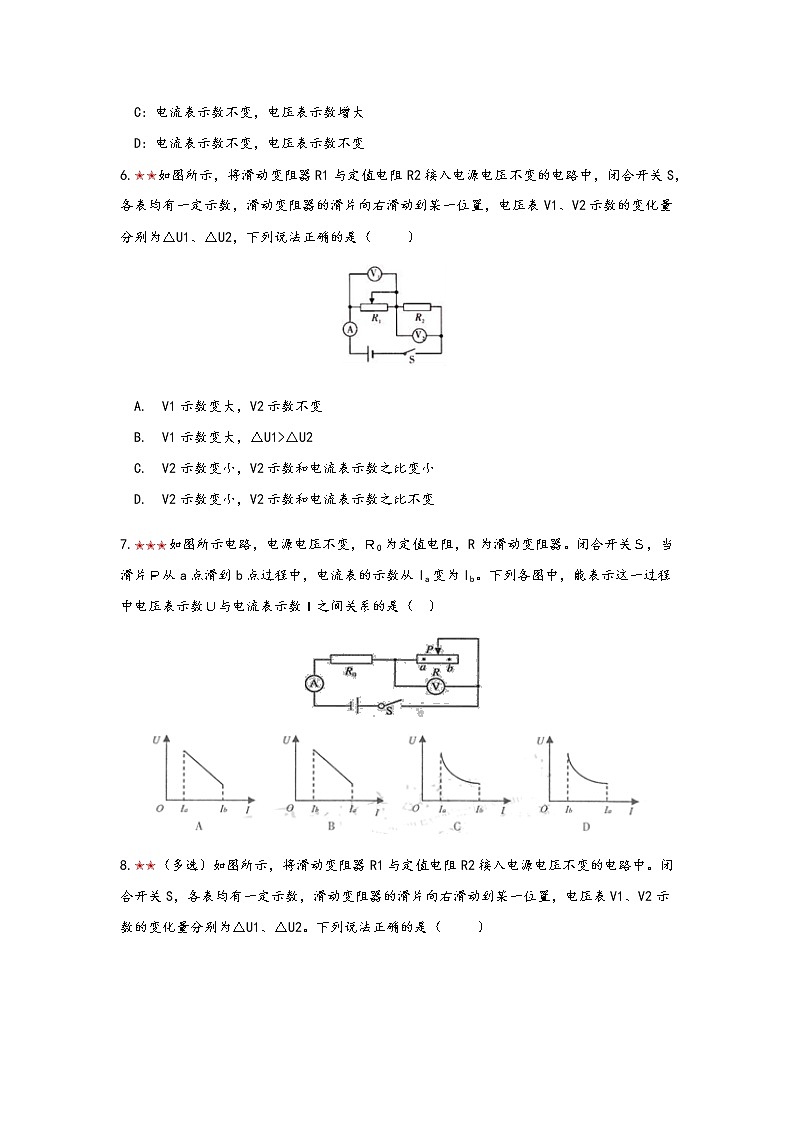

6.✭✭如图所示，将滑动变阻器R1与定值电阻R2接入电源电压不变的电路中，闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置，电压表V1、V2示数的变化量分别为△U1、△U2，下列说法正确的是（   ）

A. V1示数变大，V2示数不变
B. V1示数变大，△U1>△U2
C. V2示数变小，V2示数和电流表示数之比变小
D. V2示数变小，V2示数和电流表示数之比不变

7.✭✭✭如图所示电路，电源电压不变，Ｒ0为定值电阻，R为滑动变阻器。闭合开关Ｓ，当滑片Ｐ从a点滑到b点过程中，电流表的示数从Ia变为Ib。下列各图中，能表示这一过程中电压表示数Ｕ与电流表示数Ｉ之间关系的是（　）

8.✭✭（多选）如图所示，将滑动变阻器R1与定值电阻R2接入电源电压不变的电路中。闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置，电压表V1、V2示数的变化量分别为△U1、△U2。下列说法正确的是（   ）

A.V1示数变大，△U1 = △U2

B.V1示数变大，△U1 > △U2

C.V2示数变小，V2示数和电流表示数之比变小

D.V2示数变小，V2示数和电流表示数之比不变

9.✭在如图所示电路中,当闭合开关后,两个电压表的指针都向右偏转相同角度,则电阻R1和R2的阻值之比为(    )

A. 1:1         B. 1:5           C. 4:1           D. 4:5

10.✭已知R1 : R2 = 2 : 3,将它们接在如图所示电源电压为12V的电路中,闭合S则通过它们的电流之比及它们两端的电压之比是(    )

A.I1:I2 =3:2      U1:U2=1:1
B.I1:I2 =3:2      U1:U2 =3:2
C.I1:I2 =2:3      U1:U2 =1:1
D.I1:I2 =1:1      U1:U2 =2:3

11.✭✭✭（多选）如图甲所示的电路中,电源电压恒定, R1为定值电阻, R2为滑动变阻器,闭合开关S后,滑动变阻器滑片P从一端向另一端滑动过程中,电压表 V2电流表A示数变化情况如图乙所示,以下说法正确的是(      )

A.R1电阻为5Ω

B.若滑动变阻器滑片P自b向a移动,电流表A的示数变大,电压表V2的示数与电流表A的示数之比变小

C.若滑动变阻器滑片P自b向a移动,电压表的V1示数不变,电路消耗的总功率变大

D.不管滑片P怎么移动,电压V2的示数变化量△U2与电流表A的示数变化量△I的比值不变

12.✭小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。测量出Uab = 0；Uac = 0；Ucd = 6V；Uad = 6V；如果电路只有一处故障，则故障可能为（   ）

A.L1断路       B.L1短路         C.L2断路         D.L2短路

13.✭✭高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连在一起时，小明将“测量仪”连在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光。则（    ）

A.A和Y是同一根电线，B和Z是同一根电线

B.B和Z是同一根电线，C和Y是同一根电线

C.A和Y是同一根电线，B和X是同一根电线

D.B和X是同一根电线，C和Y是同一根电线

14.✭✭如图所示电路，闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转，造成此现象的原因可能是（    ）

A.甲灯泡短路     B.乙灯泡短路      C.甲灯泡断路     D.乙灯泡断路

15.✭某同学家的电灯均正常工作，当他把“220V 16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭。发生这一现象的原因可能是（   ）

A.插座处短路    B.台灯灯头处短路    C.插座处断路    D.台灯灯头处断路

16.✭如图所示电路，开关闭合后，两灯都不亮，用一根导线连接a、b两点后，两灯仍不亮，再用这根导线连接b、c两点后，两灯还是不亮；仍然用这根导线连接b、d两点后，灯L1亮而L2不亮，假设故障是下列中的一个，那么故障可能是（   ）

A.灯L1断路

B.灯L1短路

C.灯L2断路

D.开关的接线柱处断开

17.✭✭在如图所示的电路中，电源电压保持不变，闭合开关S后，当滑片P向右移动时，电压表示数将________ (选填“变大”、“变小”或“不变”)。当滑片P分别在滑动变阻器的两个端点a和d、中点c和图中b位置时，电压表的示数从小到大的顺序分别为0V、2V、3V和4V，则在图示b位置时电压表示数应为_________V。

18.✭✭如图1所示，已知定值电阻R1的阻值为30Ω，闭合开关时整个电路正常工作，两电流表的指针都指在同一位置，示数如图2所示。（设电源电压保持不变）求：

（1）电源电压U是多少？

（2）通过定值电阻R2的电流是多少？

（3）现用一个未知阻值的定值电阻Rx替换电阻R1或R2，替换后只有一个电流表的示数发生了变化，请判断Rx替换的是电阻R1还是R2。

（4）此时替换后电流表示数减少了0.3A，求未知电阻Rx的阻值。

19.✭✭如图所示，电源两端电压U为9V并保持不变，电阻R1阻值为10Ω。闭合开关S后，电流表A的示数I为1.2A。

求：

（1）电流表A1的示数I1；

（2）电阻R2的阻值。

20.✭✭✭现一只满偏电流Ig=3mA的电流计G,已知其电阻Rg=100Ω,现在需要把它改装成一只量程Ic=3A的电流表,如图a所示.

求：（1）电阻Rx的阻值;
（2）改装后的电流表电阻Rc的阻值;
（3）如图b所示,将改装后的电流表接入电路中.已知电源电压U=10V,电阻R1=5Ω.闭合开关S,移动滑动变阻器的滑片P,使电流表的示数I=1.0A.求此时滑动变阻器接入电路中的阻值R2,以及通过原电流计G的电流I1
