人教版中考物理一轮复习--专题九　坐标曲线题（复习课件）

这是一份人教版中考物理一轮复习--专题九　坐标曲线题（复习课件），共15页。

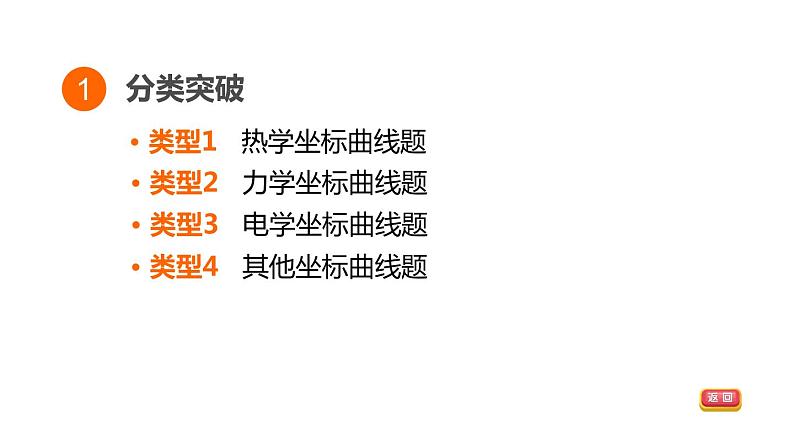

· 类型1 热学坐标曲线题
· 类型2 力学坐标曲线题
· 类型3 电学坐标曲线题
· 类型4 其他坐标曲线题
类型1 热学坐标曲线题

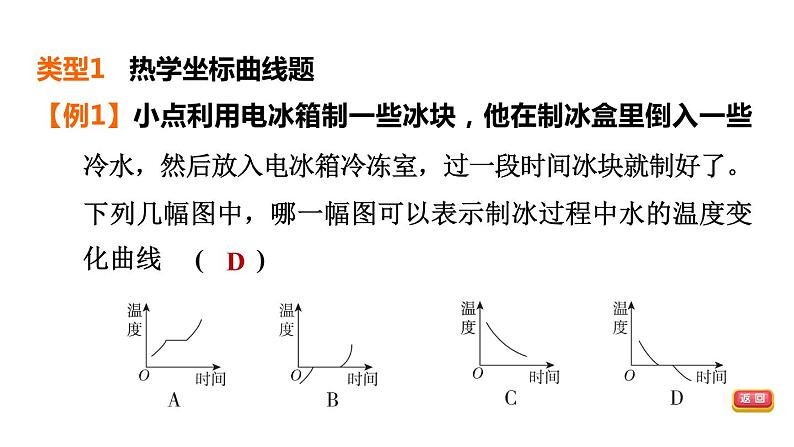

【例1】小点利用电冰箱制一些冰块，他在制冰盒里倒入一些冷水，然后放入电冰箱冷冻室，过一段时间冰块就制好了。下列几幅图中，哪一幅图可以表示制冰过程中水的温度变化曲线(　　)

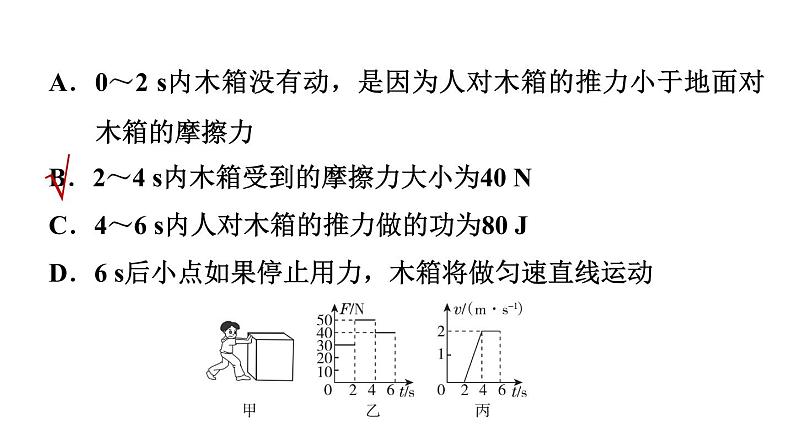

【例2】如图1甲所示，小点在同一水平地面上沿水平方向用力推木箱，推力F随时间变化的图像如图1乙所示，木箱速度随时间变化的图像如图1丙所示，以下分析正确的是(　　)
类型2 力学坐标曲线题
A．0～2 s内木箱没有动，是因为人对木箱的推力小于地面对木箱的摩擦力B．2～4 s内木箱受到的摩擦力大小为40 NC．4～6 s内人对木箱的推力做的功为80 JD．6 s后小点如果停止用力，木箱将做匀速直线运动

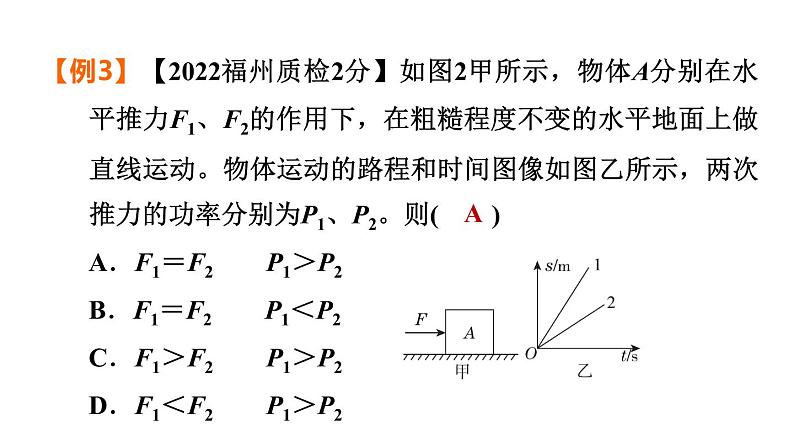

【例3】【2022福州质检2分】如图2甲所示，物体A分别在水平推力F1、F2的作用下，在粗糙程度不变的水平地面上做直线运动。物体运动的路程和时间图像如图乙所示，两次推力的功率分别为P1、P2。则(　　)A．F1＝F2　　P1＞P2B．F1＝F2　　P1＜P2C．F1＞F2　　P1＞P2D．F1＜F2　　P1＞P2
【例4】【2021泉州质检2分】将一木块用细线拴在空的容器底部，开始往容器中缓慢加水至图3甲所示位置，木块受到的浮力F 随容器中水深h的变化关系如图3乙，g取10 N/kg，则木块(　　)A．重为 8 NB．体积为 4× 10－4 m3C．密度为 0.5× 103 kg/m3D．受到细线的最大拉力为 12 N
类型3 电学坐标曲线题
【例5】如图4所示电路，电源电压保持 6 V不变，滑动变阻器的最大阻值为15 Ω，定值电阻R2为5 Ω。电压表示数为U1，R2的电功率为P2，电流表示数为I。闭合开关后，移动滑片P，下列图像可能正确的是(　　)
【例6】在如图5甲所示的电路中，R1的阻值是20 Ω，滑动变阻器R2消耗的功率P与其接入电路的阻值R2的关系图像如图5乙所示，则R2消耗的最大功率是(　　)A．0.45 W　B．0.50 W　C．0.80 W　D．0.90 W
类型4 其他坐标曲线题
【例7】如图所示的正比例函数图像中，所反映物理量之间的关系，描述正确的是(　　)
1．【2022泉州模拟预测2分】如图是雨滴在空中下落过程中速度与时间的关系图像。雨滴在t1、t2、t3三个时刻中具有的动能分别是E1、E2、E3，不考虑下落过程中雨滴的质量变化，则动能的大小关系是(　　) A．E1E2>E3C．E1
