2021年寒假备战中考人教版物理板块复习 （12）——杠杆（无答案） 试卷

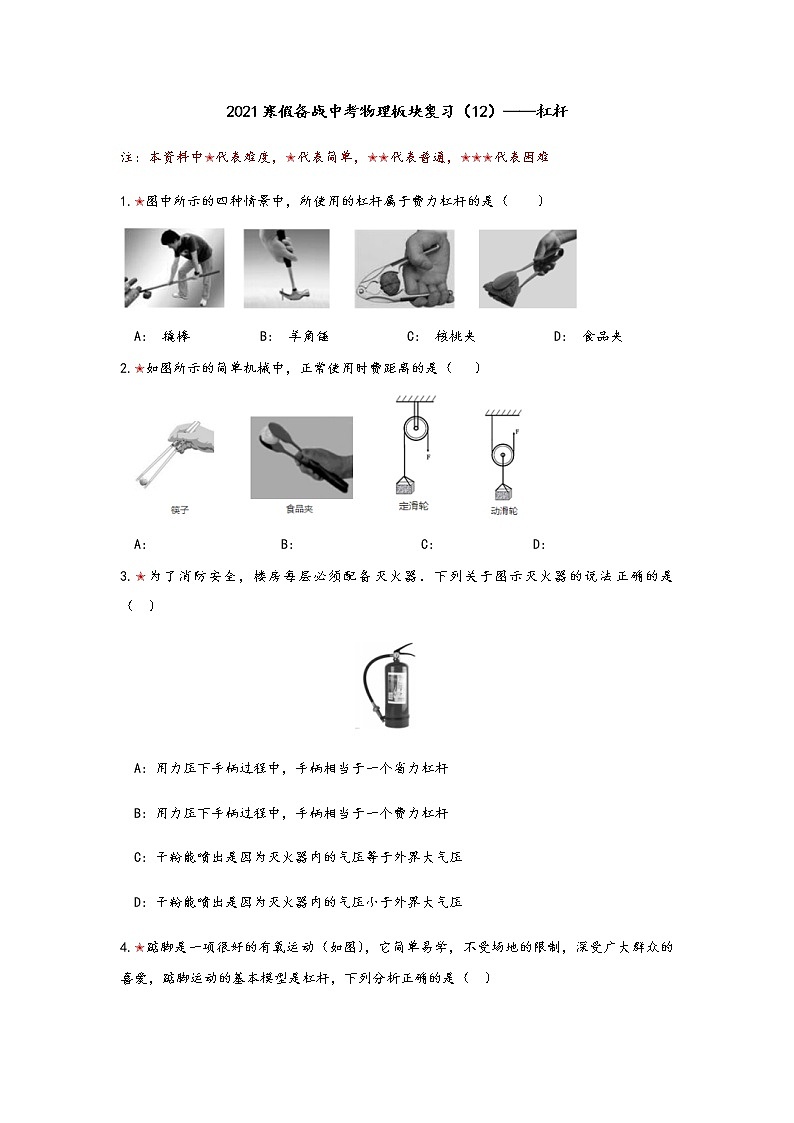

展开2021寒假备战中考物理板块复习（12）——杠杆
注：本资料中✭代表难度，✭代表简单，✭✭代表普通，✭✭✭代表困难
1.✭图中所示的四种情景中，所使用的杠杆属于费力杠杆的是（ ）
A: 撬棒 B: 羊角锤 C: 核桃夹 D: 食品夹
2.✭如图所示的简单机械中，正常使用时费距离的是（ ）
A: B: C: D:
3.✭为了消防安全，楼房每层必须配备灭火器．下列关于图示灭火器的说法正确的是（ ）
A: 用力压下手柄过程中，手柄相当于一个省力杠杆
B: 用力压下手柄过程中，手柄相当于一个费力杠杆
C: 干粉能喷出是因为灭火器内的气压等于外界大气压
D: 干粉能喷出是因为灭火器内的气压小于外界大气压

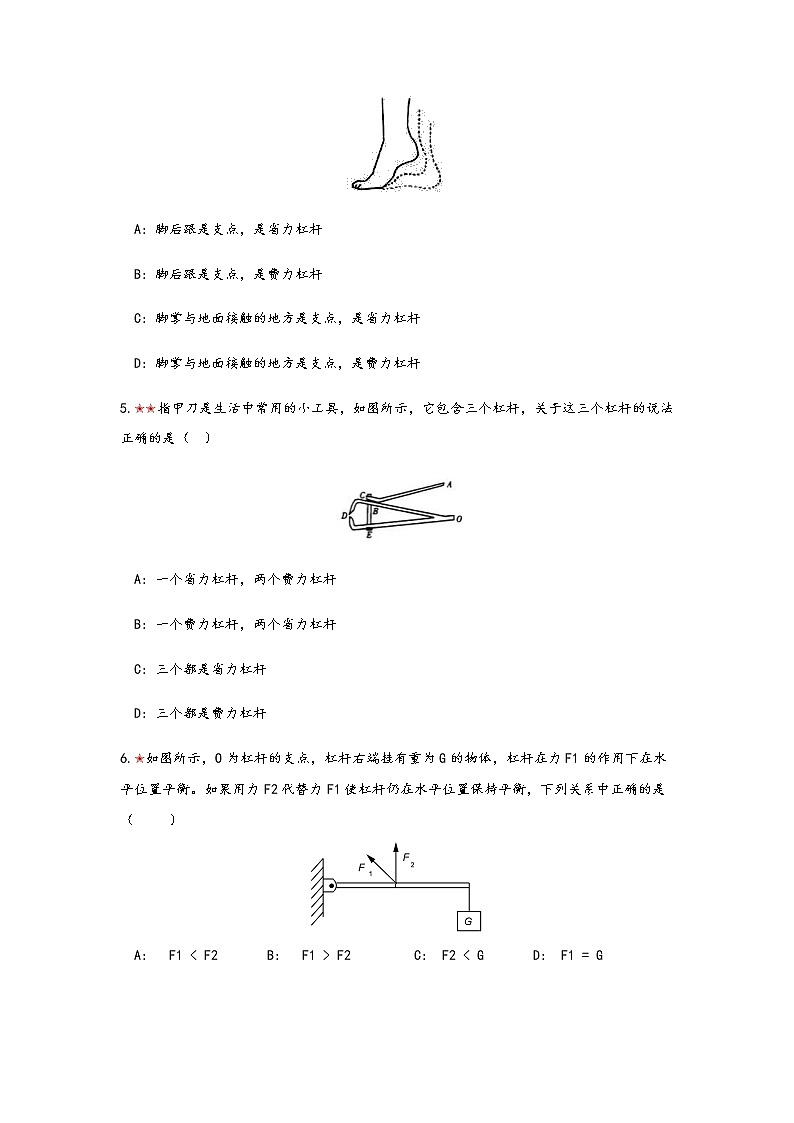

4.✭踮脚是一项很好的有氧运动（如图），它简单易学，不受场地的限制，深受广大群众的喜爱，踮脚运动的基本模型是杠杆，下列分析正确的是（ ）
A: 脚后跟是支点，是省力杠杆
B: 脚后跟是支点，是费力杠杆
C: 脚掌与地面接触的地方是支点，是省力杠杆
D: 脚掌与地面接触的地方是支点，是费力杠杆
5.✭✭指甲刀是生活中常用的小工具，如图所示，它包含三个杠杆，关于这三个杠杆的说法正确的是（ ）
A: 一个省力杠杆，两个费力杠杆
B: 一个费力杠杆，两个省力杠杆
C: 三个都是省力杠杆
D: 三个都是费力杠杆
6.✭如图所示，O为杠杆的支点，杠杆右端挂有重为G的物体，杠杆在力F1的作用下在水平位置平衡。如果用力F2代替力F1使杠杆仍在水平位置保持平衡，下列关系中正确的是（ ）
A: F1 < F2 B: F1 > F2 C: F2 < G D: F1 = G

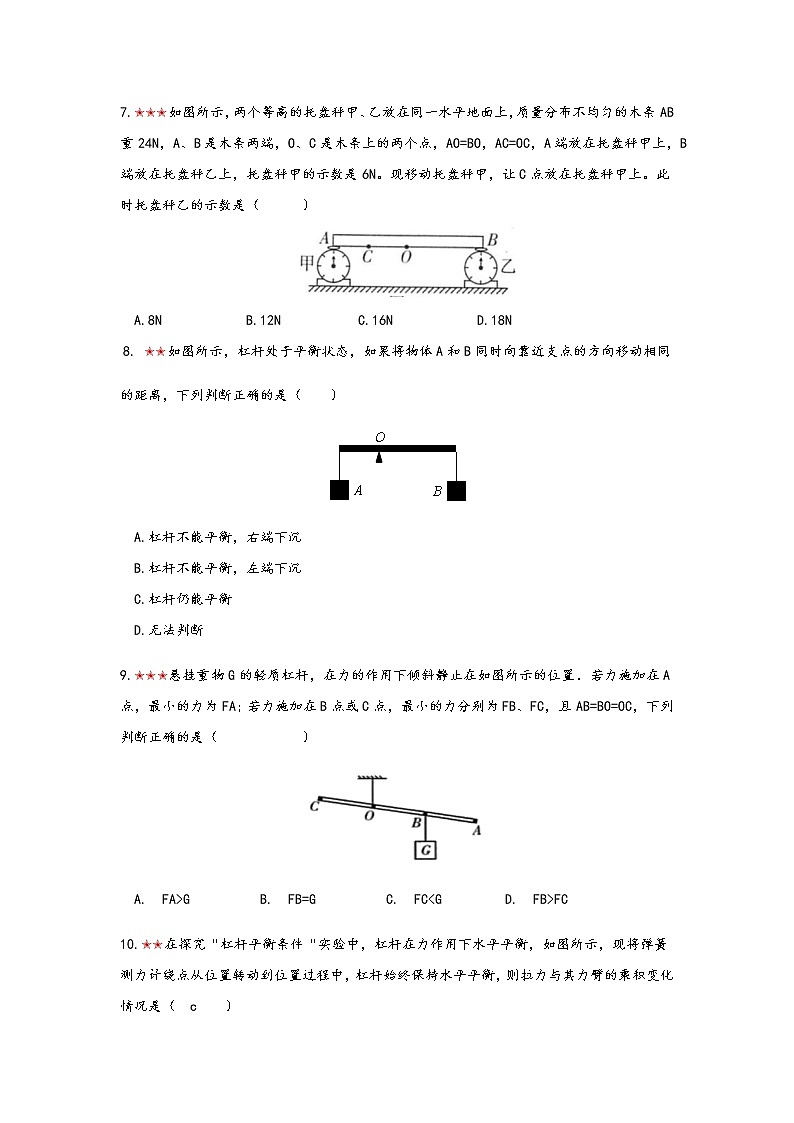

7.✭✭✭如图所示，两个等高的托盘秤甲、乙放在同一水平地面上，质量分布不均匀的木条AB重24N，A、B是木条两端，O、C是木条上的两个点，AO=BO，AC=OC，A端放在托盘秤甲上，B端放在托盘秤乙上，托盘秤甲的示数是6N。现移动托盘秤甲，让C点放在托盘秤甲上。此时托盘秤乙的示数是（ ）
A.8N B.12N C.16N D.18N
- ✭✭如图所示，杠杆处于平衡状态，如果将物体A和B同时向靠近支点的方向移动相同
的距离，下列判断正确的是（ ）
A.杠杆不能平衡，右端下沉
B.杠杆不能平衡，左端下沉
C.杠杆仍能平衡
D.无法判断
9.✭✭✭悬挂重物G的轻质杠杆，在力的作用下倾斜静止在如图所示的位置．若力施加在A点，最小的力为FA；若力施加在B点或C点，最小的力分别为FB、FC，且AB=BO=OC，下列判断正确的是（ ）
A. FA>G B. FB=G C. FC<G D. FB>FC
10.✭✭在探究“杠杆平衡条件“实验中，杠杆在力作用下水平平衡，如图所示，现将弹簧测力计绕点从位置转动到位置过程中，杠杆始终保持水平平衡，则拉力与其力臂的乘积变化情况是（ c ）
A.一直变小 B.一直变大 C.一直不变 D.先变小后变大
11.✭✭✭如图所示，将长为1.2m的轻质木棒平放在水平方形台面上，左右两端点分别为A、B，它们距台面边缘处的距离均为0.3m。在A端挂一个重为30N的物体，在B端挂一个重为G的物体。
（1）若G = 30N，台面受到木棒的压力为 N。
（2）若要使木棒右端下沉，B端挂的物体至少要大于 N。
（3）若B端挂物体后，木棒仍在水平台面上静止，则G的取值范围为 N。
12.✭✭✭小明将长为0.6m、质量可忽略不计的木棒搁在肩上，棒的后端A挂一个40N的物体，肩上支点O离后端A为0.2m，他用手压住前端B使木棒保持水平平衡，如图所示，小明的质量为50kg，则此时手压木棒的压力大小为 N，肩对木棒的支持力大小为 N，人对地面的压力大小为 N（g=10N/kg）
13.✭✭✭如图所示，一轻质杠杆水平支在支架上，OA=20cm， G 1是边长为5cm的正方体， G 2重为20N. 当OC=10cm时，绳子的拉力为_______N，此时 G 1对地面的压强为2×10 4Pa. 现用一水平拉力使 G 2以5cm/s的速度向右匀速直线运动，经过_________s后，可使 G 1对地面的压力恰好为零．
14.✭如图,是三种类型剪刀的示意图,请你为铁匠师傅选择一把剪铁皮的剪刀,你会选择 (选填“A”、“B” 或“C”)剪刀，这样选择的目的是为了省 。
15.✭如图所示为某街道路灯悬挂的情景图。画出斜拉钢丝对横杆拉力F的示意图和对应的力臂L。
16.✭如图为吊车起吊货物的工作示意图，请在图中画出动力、阻力和阻力臂。
17.✭在图中画出力F的力臂，并标上字母L。
18.✭如图所示，在“探究杠杆平衡条件”实验中，用带有等间隔刻度的杠杆进行实验，实验前已调杠杆水平平衡，在A点施加竖直向上的力，为使杠杆恢复水平平衡，请画出在B点施加的最小力F的示意图及其力臂L。（标出F大小）
19.✭如图所示是教室里的学生座椅，乙图是它的侧面图，要在C点用最小的力F使座椅绕A点开始逆时针转动，请在图中画出：
①F的力臂；②F的示意图。
20.✭一根质量忽略不计的杠杆，支点为O，在A点悬挂一重为20N的物体G。为使杠杆在水平位置保持平衡，还要给杠杆施加一个大小为12N，方向竖直向上的拉力F2，请在图中画出：
（1）拉力F1的力臂L1；（2）拉力F2的示意图。
21.✭✭如图所示是一侧带有书柜的办公桌，现在要用一个最小的力将其一端稍抬离地面。请画出这个力的方向和这个力的力臂，并用“O”标明这个“杠杆”的支点。
22.✭✭在“探究杠杆的平衡条件”实验中，每个钩码重力相等，杠杆刻度均匀。
(1)平衡时，应该让杠杆静止在_________位置。
(2)小周同学所在实验小组完成某次操作后,实验现象如图1所示,他们记录的数据为：动力F1=1.5N,动力臂L1=0.1m,阻力F2=1N,则阻力臂L2=______m
(3)下列四个因素中，不会带来实验误差的是_________
A. 铁架台自身的重力足够大 B. 单个钩码的重力不完全相等
C. 悬挂钩码的绳套重力偏大 D. 杠杆与转轴之间的摩擦偏大
(4)小周同学所在实验小组在完成规定实验后,他们想进一步探究,如果杠杆受到F2、F3两个阻力,结构会怎样?通过实验,他们得到了如图2所示的结果。根据这个结果,可以初步得出,在这种情况下杠杆的平衡条件为：F1L1=____________.(F1、F2、F3的力臂分别用L1、L2、L3表示)
23.✭在“探究杠杆的平衡条件”实验中：
(1)图甲中,为使杠杆在水平位置平衡,应将右端的平衡螺母向_______侧调节。
(2)图乙中,杠杆恰好处于水平平衡状态,若在A处下方再挂一个钩码,则B处所挂钩码须向右移动_______格,可使杠杆在水平位置再次平衡。若在右侧改用弹簧测力计向下拉,弹簧测力计由竖直方向逐渐向左转动,杠杆始终保持水平平衡,则弹簧测力计的示数将逐渐_______(选填“增大”、“减小”或“不变”).
(3)杠杆处于图甲所示位置时，小李同学就在杠杆上挂钩码进行实验，小明认为这样操作会对实验产生以下影响：
①杠杆自身重力可能会对实验产生影响②可能不便于测量力臂或出现力臂测量错误
③无法得出杠杆平衡条件你认为正确的是_________.
A. ①② B. ①③ C. ②③
24.✭如图为小柯制作的“杠杆力臂演示仪”,杠杆AOB可绕O点(螺母)转动, OA=0.2m,OB=0.1m,G1=2N，杠杆自身重力和摩擦不计，固定装置未画出。
(1)当杠杆处于甲图所示水平位置平衡时,G2的重力为______N.
(2)松开螺母保持OA不动,使OB向下折一个角度后,再拧紧螺母形成一根可绕O点转动的杠杆AOB′(B′点对应B点),保持G1位置不变,要使杠杆在图乙位置保持平衡,则G2应该移动到______.
A. B′点处 B.①点处 C.②点处 D.③点处。
25.✭如图所示是探究杠杆平衡条件的几个实验情景。
（1）挂钩码前，杠杆在如图甲所示的位置静止，此时杠杆_____（选填“达到”或“没有达到”）平衡状态，接下来应向_____（选填“左”或“右”）调节杠杆两端的螺母，使杠杆保持水平并静止。
（2）如图乙所示，A点挂有2个质量均为50g的钩码，为了让杠杆在水平位置平衡，应在B点挂_____个质量均为50g的钩码。
（3）将杠杆的支点移到如图丙所示的位置，为了杠杆在水平位置平衡，请你在杠杆上画出最小动力F的示意图。
（4）如图丁所示，小红实验时在一平衡杠杆的左端放2枚、右端放3枚相同硬币，杠杆仍在水平位置平衡。她用刻度尺测出L1和L2，则2L1_____3L2（选填“＞”“＜”或“=”）
26.✭✭如图所示是探究杠杆平衡条件的几个实验情景：
（1）挂钩码前，杠杆在如图甲所示的位置静止，此时杠杆________（选填“达到”或“没有达到”）平衡状态，接下来调节杠杆两端的螺母，使杠杆处于________。
（2）如图乙所示，A点挂有2个质量均为50g的钩码、为了让杠杆在水平位置平衡，应在B点挂________个质量均为50g的钩码。
（3）如图丙所示，现给你一个量程为0～2N的弹簧测力计，若干个50g的钩码，钩码挂在C点处，现使用弹簧测力计和钩码使杠杆在水平位置平衡，则在C点处所挂钩码的最多个数为________个。
