2021寒假备战中考物理板块复习（22）——测量额定功率和电功率计算

注：本资料中✭代表难度，✭代表简单，✭✭代表普通，✭✭✭代表困难

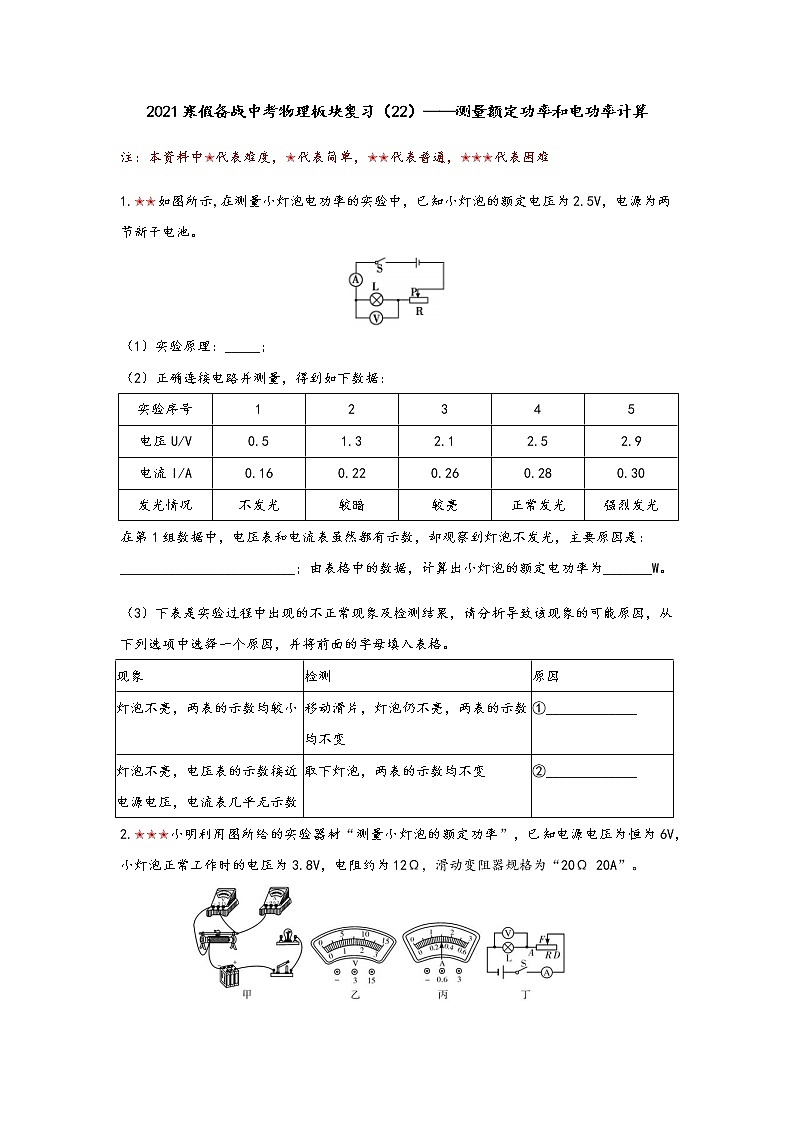

1.✭✭如图所示,在测量小灯泡电功率的实验中，已知小灯泡的额定电压为2.5V，电源为两节新干电池。

（1）实验原理：_____；

（2）正确连接电路并测量，得到如下数据：

在第1组数据中，电压表和电流表虽然都有示数，却观察到灯泡不发光，主要原因是：_________________________；由表格中的数据，计算出小灯泡的额定电功率为_______W。

（3）下表是实验过程中出现的不正常现象及检测结果，请分析导致该现象的可能原因，从下列选项中选择一个原因，并将前面的字母填入表格。

2.✭✭✭小明利用图所给的实验器材“测量小灯泡的额定功率”，已知电源电压为恒为6V，小灯泡正常工作时的电压为3.8V，电阻约为12Ω，滑动变阻器规格为“20Ω 20A”。

（1）请用笔画线代替导线，完成图甲实物电路的连线。

（2）正确连接电路后，用开关试触，灯泡不亮，电压表瞬间满偏，电流表指针几乎不动，电路中的故障是                   。（电路中只有一处故障）

（3）排除故障后，继续实验，闭合开关，移动滑片，当电压表的指针指在某电压值时，（请在图乙中标出相应的电压值）小灯泡正常发光，电流表的示数如图丙所示，小灯泡的额定功率是        W。

（4）测量完灯泡的额定功率后，小明又测量了几组数据，计算后发现灯丝电阻随其两端的电压增大而增大，原因是                            。

【评估】小红也利用上述器材对该小灯泡的额定功率进行了测量，实验电路如图丁所示。实验结束后，两人对实验进行了交流评估。

①小红的实验结果误差较大，理由是                                         ；

②小明的实验更不容易操作，理由是                                         。

3.✭✭在“测量小灯泡的电功率”实验中，已知待测小灯泡的额定电压为3.8V，额定电功率估计在0.9W左右。可供选择的电流表有：A1（量程0-0.3A），A2（量程0-3A）。

（1）连接电路时，应选用的电流表是_____（选填“A1”或“A2”)。

（2）图甲是某小组连接的实物电路图。图中有一根导线连接错误，请在这根导线上打“×”，并在图中改正。

（3）改正错误后，闭合开关，移动滑动变阻器画片，当电压表示数为0.3V时，电流表示数如图乙所示，此时小灯泡的电功率是_____ W。

（4）不用电流表，另增加两只开关和一个阻值为12Ω的定值电阻R0，该小组设计了如图丙所示的电路图，测量小灯泡的额定功率。正确连接电路后，断开S3，闭合S1、S2，调节滑动变阻器，让电压表示数为3.8V；然后只断开S2，再闭合S3，读出电压表示数为6.5V。则测得小灯泡的额定功率是_____W。

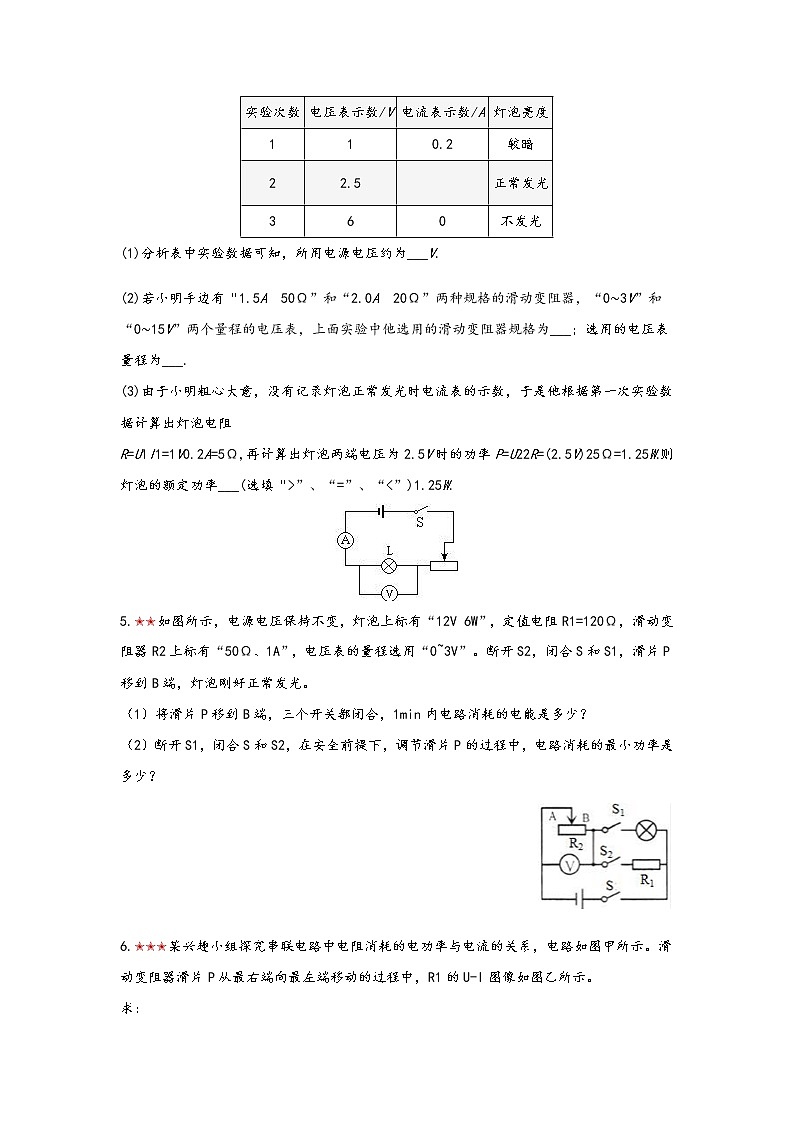

4.✭✭✭小明按照如图所示的电路图连接好电路,测量一只额定电压为2.5V的泡的电功率,部分实验数据和现象如下表。

(1)分析表中实验数据可知，所用电源电压约为___V.

(2)若小明手边有“1.5A 50Ω”和“2.0A 20Ω”两种规格的滑动变阻器，“0∼3V”和“0∼15V”两个量程的电压表，上面实验中他选用的滑动变阻器规格为___；选用的电压表量程为___.

(3)由于小明粗心大意，没有记录灯泡正常发光时电流表的示数，于是他根据第一次实验数据计算出灯泡电阻

R=U1I1=1V0.2A=5Ω,再计算出灯泡两端电压为2.5V时的功率P=U22R=(2.5V)25Ω=1.25W.则灯泡的额定功率___(选填“>”、“=”、“<”)1.25W.

5.✭✭如图所示，电源电压保持不变，灯泡上标有“12V 6W”，定值电阻R1=120Ω，滑动变阻器R2上标有“50Ω、1A”，电压表的量程选用“0~3V”。断开S2，闭合S和S1，滑片P移到B端，灯泡刚好正常发光。

（1）将滑片P移到B端，三个开关都闭合，1min内电路消耗的电能是多少？
（2）断开S1，闭合S和S2，在安全前提下，调节滑片P的过程中，电路消耗的最小功率是多少？

6.✭✭✭某兴趣小组探究串联电路中电阻消耗的电功率与电流的关系，电路如图甲所示。滑动变阻器滑片P从最右端向最左端移动的过程中，R1的U-I图像如图乙所示。

求：

（1）R1的阻值；

（2）电路消耗的最大电功率；

（3）当R2消耗的电功率为0.5W时，R2的阻值。

7.✭✭✭如图所示的电路，电源电压保持不变，定值电阻R1的阻值为20Ω。闭合开关，调节滑动变阻器R2的电阻，当滑片P从一端移动到另一端时，电流表的示数变化范围为0.1A～0.5A。求：

（1）电源电压；

（2）滑动变阻器R2的最大阻值；

（3）通过计算说明滑动变阻器接入电路的电阻为多大时，它消耗的功率最大，并求出最大功率。

8.✭✭✭如图所示，电源电压保持不变，小灯泡L标有“6V  3W”的字样，滑动变阻器R1的阻值变化范围为0～36Ω，当S1、S2和S3都闭合，滑动变阻器的滑片滑到a端时，小灯泡L刚好正常发光，电流表示数为0.75A．（不考虑温度对灯泡电阻的影响）求：

（1）电源电压；

（2）R2的阻值；

（3）在功率不为0的情况下，电路中最小功率与最大功率之比

电源电压一定，当电路电阻最大时，电路的总功率最小，由电路图判断电路电阻最大和最小值，即电路总功率最小和最大的条件，然后由串并联电路特点及功率公式求出最小功率与最大功率，最后求出比值．

9.✭✭小华家距离变压器2km，在变压器与小华家之间的两条输电线，每条输电线每千米的电阻为0.5Ω，即0.5Ω/km，变压器加在输电线两端的电压是220V。在某一时间段，整个线路只有小华家一台额定电压220V、额定功率2420W的电热水器工作。不考虑温度变化对电热水器电阻的影响。求：

（1）输电线中电流的大小

（2）热水器的实际电功率

10. ✭✭✭在图甲所示的电路中，已知电源为电压可调的直流学生电源，R0是定值电阻，灯

泡L1的额定电压为8V，图乙是灯泡L2的U－I图象。

(1)当开关S接a时，电压表示数为1.0V，电流表示数为0.25A，求R0的阻值；

(2)当开关S接a时，调节电源电压，使灯泡L，正常发光，此时R0消耗的功率为1W，求灯

泡L1的额定功率；

(3)开关S接b时，通过调节电源电压使灯泡L1正常发光，1min该电路消耗电能是多少?
