2021版高考物理大一轮复习通用版教师用书：第3章第3节 牛顿运动定律的综合应用
展开

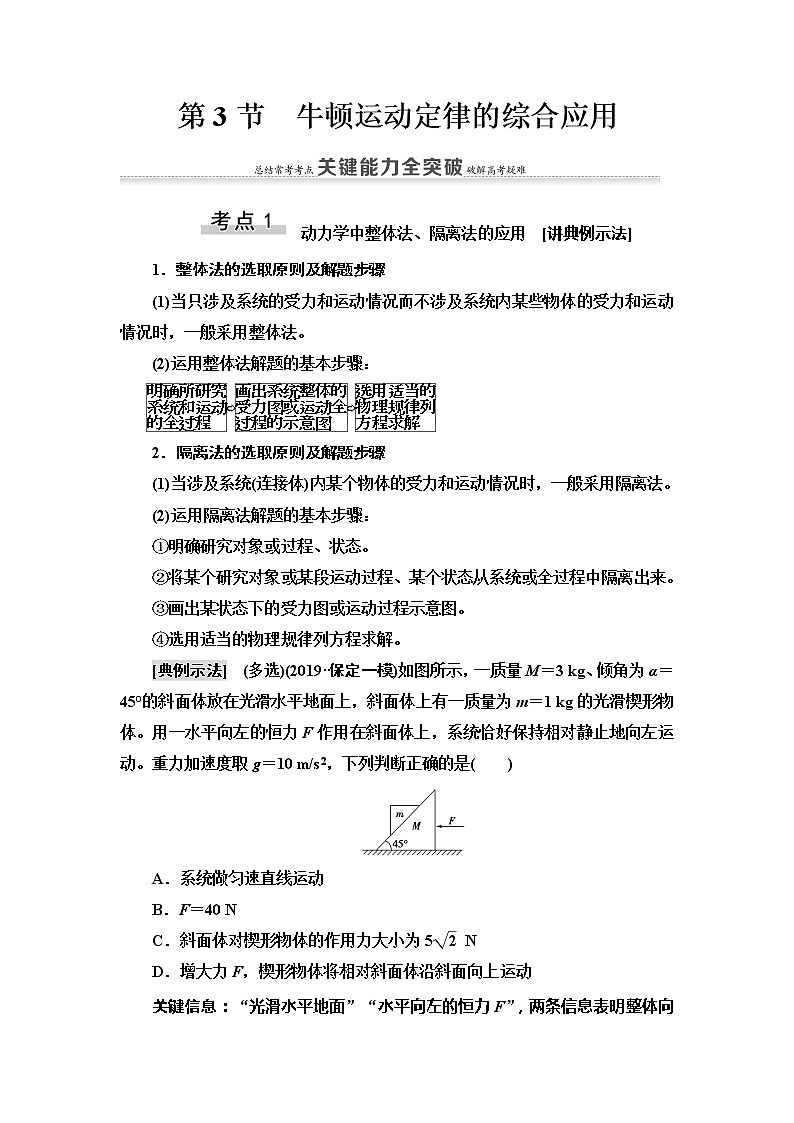

第3节 牛顿运动定律的综合应用
动力学中整体法、隔离法的应用 [讲典例示法]
1．整体法的选取原则及解题步骤
(1)当只涉及系统的受力和运动情况而不涉及系统内某些物体的受力和运动情况时，一般采用整体法。
(2)运用整体法解题的基本步骤：
⇨⇨
2．隔离法的选取原则及解题步骤
(1)当涉及系统(连接体)内某个物体的受力和运动情况时，一般采用隔离法。
(2)运用隔离法解题的基本步骤：
①明确研究对象或过程、状态。
②将某个研究对象或某段运动过程、某个状态从系统或全过程中隔离出来。
③画出某状态下的受力图或运动过程示意图。
④选用适当的物理规律列方程求解。
[典例示法] (多选)(2019·保定一模)如图所示，一质量M＝3 kg、倾角为α＝45°的斜面体放在光滑水平地面上，斜面体上有一质量为m＝1 kg的光滑楔形物体。用一水平向左的恒力F作用在斜面体上，系统恰好保持相对静止地向左运动。重力加速度取g＝10 m/s2，下列判断正确的是( )
A．系统做匀速直线运动
B．F＝40 N
C．斜面体对楔形物体的作用力大小为5 N
D．增大力F，楔形物体将相对斜面体沿斜面向上运动
关键信息：“光滑水平地面”“水平向左的恒力F”，两条信息表明整体向左匀加速运动。

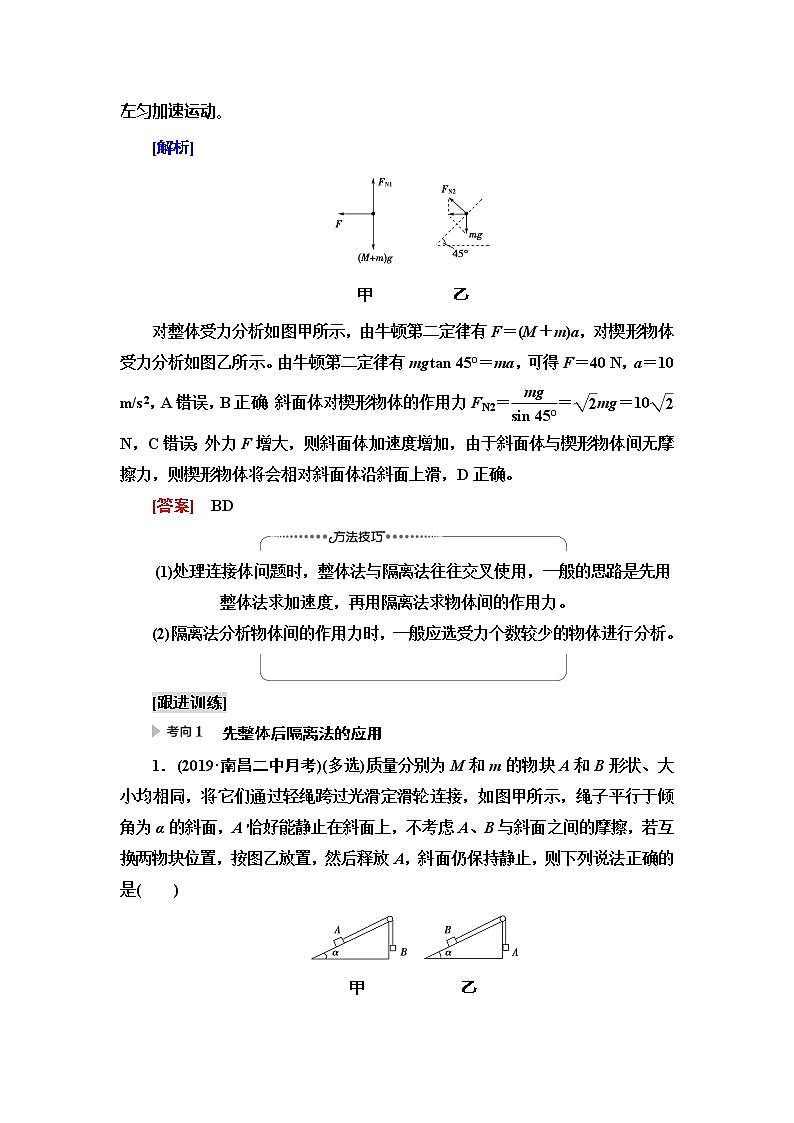

[解析]
甲 乙
对整体受力分析如图甲所示，由牛顿第二定律有F＝(M＋m)a，对楔形物体受力分析如图乙所示。由牛顿第二定律有mgtan 45°＝ma，可得F＝40 N，a＝10 m/s2，A错误，B正确；斜面体对楔形物体的作用力FN2＝＝mg＝10 N，C错误；外力F增大，则斜面体加速度增加，由于斜面体与楔形物体间无摩擦力，则楔形物体将会相对斜面体沿斜面上滑，D正确。
[答案] BD
(1)处理连接体问题时，整体法与隔离法往往交叉使用，一般的思路是先用整体法求加速度，再用隔离法求物体间的作用力。
(2)隔离法分析物体间的作用力时，一般应选受力个数较少的物体进行分析。
[跟进训练]
先整体后隔离法的应用
1．(2019·南昌二中月考)(多选)质量分别为M和m的物块A和B形状、大小均相同，将它们通过轻绳跨过光滑定滑轮连接，如图甲所示，绳子平行于倾角为α的斜面，A恰好能静止在斜面上，不考虑A、B与斜面之间的摩擦，若互换两物块位置，按图乙放置，然后释放A，斜面仍保持静止，则下列说法正确的是( )
甲 乙
A．轻绳的拉力等于mg
B．轻绳的拉力等于Mg
C．A运动的加速度大小为(1－sin α)g
D．A运动的加速度大小为g
ACD [本题考查连接体的临界问题。第一次放置时A静止，则由平衡条件可得Mgsin α＝mg；第二次按图乙放置时，对整体，由牛顿第二定律得Mg－mgsin α＝(M＋m)a，联立解得a＝(1－sin α)g＝g。对B，由牛顿第二定律有T－mgsin α＝ma，解得T＝mg，故A、C、D正确，B错误。]
2．(多选)(2019·商洛质检)如图所示，在粗糙的水平面上，质量分别为m和M的物块A、B用轻弹簧相连，两物块与水平面间的动摩擦因数均为μ，当用水平力F作用于B上且两物块共同向右以加速度a1匀加速运动时，弹簧的伸长量为x；当用同样大小的恒力F沿着倾角为θ的光滑斜面方向作用于B上且两物块共同以加速度a2匀加速沿斜面向上运动时，弹簧的伸长量为x2，则下列说法中正确的是( )
A．若m>M，有x1＝x2
B．若m
D．若μ
F－μ(m＋M)g＝(m＋M)a1 ①
隔离物块A，根据牛顿第二定律，有
FT－μmg＝ma1 ②
联立①②解得FT＝F ③
在斜面上滑动时，对整体，根据牛顿第二定律，有
F－(m＋M)gsin θ＝(m＋M)a2 ④
隔离物块A，根据牛顿第二定律，有
F′T－mgsin θ＝ma2 ⑤
联立④⑤解得F′T＝F ⑥
比较③⑥可知，弹簧弹力相等，与动摩擦因数和斜面的倾角无关，故A、B正确，C、D错误。]
先隔离后整体法的应用
3.(2019·南通模拟)如图所示，质量为m2的物块B放在光滑的水平桌面上，其上放置质量为m1的物块A，用通过光滑的定滑轮的细线将A与质量为M的物块C连接，释放C，A和B一起以加速度大小a从静止开始运动，已知A、B间的动摩擦因数为μ，重力加速度大小为g，则细线中的拉力大小为( )
A．Mg B．M(g＋a)
C．(m1＋m2)a D．m1a＋μm1g
C [以C为研究对象，有Mg－T＝Ma，解得T＝Mg－Ma，故A、B错误；以A、B整体为研究对象，根据牛顿第二定律可知T＝(m1＋m2)a，故C正确；A、B间为静摩擦力，根据牛顿第二定律，对B可知f＝m2a≠μm1g，故D错误。]
4．如图甲所示，质量为m0的小车放在光滑水平面上，小车上用细线悬吊一质量为m的小球，m0>m，用一力F水平向右拉小球，使小球和车一起以加速度a向右运动时，细线与竖直方向成α角，细线的拉力为FT。若用一力F′水平向左拉小车，使小球和车一起以加速度a′向左运动时，细线与竖直方向也成α角，如图乙所示，细线的拉力为F′T。则( )
甲 乙
A．F′＝F，F′T＝FT B．F′>F，F′T＝FT
C．F′FT D．F′
动力学中的图象问题 [讲典例示法]
1．常见的动力学图象
vt图象、at图象、Ft图象、Fa图象等。
2．图象问题的类型
(1)已知物体受的力随时间变化的图线，要求分析物体的运动情况。
(2)已知物体的速度、加速度随时间变化的图线，要求分析物体的受力情况。
(3)由已知条件确定某物理量的变化图象。
3．解题策略
(1)分清图象的类别：即分清横、纵坐标所代表的物理量，明确其物理意义，掌握物理图象所反映的物理过程，会分析临界点。
(2)注意图线中的一些特殊点所表示的物理意义：图线与横、纵坐标的交点，图线的转折点，两图线的交点等。
(3)明确能从图象中获得哪些信息：把图象与具体的题意、情景结合起来，应用物理规律列出与图象对应的函数方程式，进而明确“图象与公式”“图象与物体”间的关系，以便对有关物理问题作出准确判断。
[典例示法] (多选)(2019·全国卷Ⅲ)如图(a)，物块和木板叠放在实验台上，物块用一不可伸长的细绳与固定在实验台上的力传感器相连，细绳水平。t＝0时，木板开始受到水平外力F的作用，在t＝4 s时撤去外力。细绳对物块的拉力f随时间t变化的关系如图(b)所示，木板的速度v与时间t的关系如图(c)所示。木板与实验台之间的摩擦可以忽略。重力加速度取10 m/s2。由题给数据可以得出( )
图(a)
图(b) 图(c)
A．木板的质量为1 kg
B．2～4 s内，力F的大小为0.4 N
C．0～2 s内，力F的大小保持不变
D．物块与木板之间的动摩擦因数为0.2
思路点拨：解此题关键有两点：
(1)明确ft图象和vt图象的信息，并做好运动分析和受力分析。
(2)分段研究木板的加速度和应用牛顿第二定律求解。
[解析] 分析知木板受到的摩擦力f′＝f。0～2 s内，木板静止，F＝f′，F逐渐增大，所以C错误。4～5 s内，木板加速度大小a2＝ m/s2＝0.2 m/s2，对木板受力分析，f′＝ma2＝0.2 N，得m＝1 kg，所以A正确。2～4 s内，对木板F－f′＝ma1，F＝f′＋ma1＝0.2 N＋1× N＝0.4 N，所以B正确。由于无法确定物块的质量，则尽管知道滑动摩擦力大小，仍无法确定物块与木板间的动摩擦因数，故D错误。
[答案] AB
动力学图象问题的解题策略
[跟进训练]
动力学中的Ft图象
1．(多选)(2019·龙岩质检)质量m＝2 kg的物块在粗糙的水平地面上运动，t＝0时刻开始受到方向相反的水平拉力F1、F2的作用，以3 m/s的速度做匀速直线运动，F1、F2随时间t的变化规律如图所示，取g＝10 m/s2，则下列说法正确的是( )
A．物块与地面间的动摩擦因数为0.3
B．3 s末物块的加速度大小为1.5 m/s2
C．5 s末物块的速度大小为1.5 m/s
D．5 s内物块的位移大小为9 m
BD [本题考查根据物体受力图象分析运动问题。0～2 s内，由物块处于平衡状态可得F1＋F2－μmg＝0，代入数据解得μ＝0.2，故A错误；3 s末物块的加速度大小为a′＝＝1.5 m/s2，故B正确；2～4 s内物块的加速度大小都为a′＝1.5 m/s2，所以物块减速到0的时间为t2＝ s＝2 s，即物块在4 s末速度减为0，接下来物块处于静止状态，故C错误；5 s内物块的位移大小等于4 s内物块的位移大小，即为 m＝9 m，故D正确。]
动力学中的vt图象
2．(2019·潍坊一中摸底)如图甲所示，水平地面上固定一带挡板的长木板，一轻弹簧左端固定在挡板上，右端接触滑块，弹簧被压缩0.4 m后锁定，t＝0时解除锁定，释放滑块。计算机通过滑块上的速度传感器描绘出滑块的vt图象如图乙所示，其中Oab段为曲线，bc段为直线，倾斜直线Od是t＝0时的速度图线的切线，已知滑块质量m＝2.0 kg，取g＝10 m/s2，则下列说法正确的是( )
甲 乙
A．滑块被释放后，先做匀加速直线运动，后做匀减速直线运动
B．弹簧恢复原长时，滑块速度最大
C．弹簧的劲度系数k＝175 N/m
D．该过程中滑块的最大加速度为35 m/s2
C [根据vt图线的斜率表示加速度可知，滑块被释放后，先做加速度逐渐减小的加速直线运动，弹簧弹力与摩擦力相等时速度最大，此时加速度为零，随后加速度反向增加，从弹簧恢复原长时到滑块停止运动，加速度不变，选项A、B错误；由题中图象知，滑块脱离弹簧后的加速度大小a1＝＝ m/s2＝5 m/s2，由牛顿第二定律得摩擦力大小为Ff＝μmg＝ma1＝2×5 N＝10 N，刚释放时滑块的加速度大小为a2＝＝ m/s2＝30 m/s2，此时滑块的加速度最大，选项D错误；由牛顿第二定律得kx－Ff＝ma2，代入数据解得k＝175 N/m，选项C正确。]
动力学中的at图象
3．广州塔，昵称小蛮腰，总高度达600 m，游客乘坐观光电梯大约一分钟就可以到达观光平台。若电梯简化成只受重力与绳索拉力，已知电梯在t＝0时由静止开始上升，at图象如图所示。则下列相关说法正确的是( )
A．t＝4.5 s时，电梯处于失重状态
B．5～55 s时间内，绳索拉力最小
C．t＝59.5 s时，电梯处于超重状态
D．t＝60 s时，电梯速度恰好为零
D [利用at图象可判断：t＝4.5 s时，电梯有向上的加速度，电梯处于超重状态，则选项A错误；0～5 s时间内，电梯处于超重状态，拉力大于重力，5～55 s时间内，a＝0，电梯处于匀速上升阶段，拉力等于重力，55～60 s时间内，电梯处于失重状态，拉力小于重力，综上所述，选项B、C错误；因at图线与t轴所围的“面积”代表速度改变量，而图中横轴上方的“面积”与横轴下方的“面积”相等，则电梯的速度在t＝60 s时为零，选项D正确。]
动力学中的aF图象
4．(2019·江西四校联考)如图甲所示，用一水平外力F推物体，使其静止在倾角为θ的光滑斜面上。逐渐增大F，物体开始做变加速运动，其加速度a随F变化的图象如图乙所示。取g＝10 m/s2。根据图中所提供的信息不能计算出的是( )
甲 乙
A．物体的质量
B．斜面的倾角
C．使物体静止在斜面上时水平外力F的大小
D．加速度为6 m/s2时物体的速度
D [对物体受力分析，受推力、重力、支持力，如图所示
x方向：Fcos θ－mgsin θ＝ma ①
y方向：FN－Fsin θ－mgcos θ＝0 ②
从aF图象中取两个点(20 N,2 m/s2)，(30 N,6 m/s2)代入①式解得：
m＝2 kg，θ＝37°
因而A、B可以算出；
当a＝0时，可解得F＝15 N，因而C可以算出；
题中并未说明力F随时间变化的情况，故无法求出加速度为6 m/s2时物体的速度大小，因而D不可以算出。]
动力学中的临界、极值问题 [讲典例示法]
1．常见临界极值条件的标志
(1)有些题目中有“刚好”“恰好”“正好”等字眼，即表明题述的过程存在着临界点。
(2)若题目中有“取值范围”“多长时间”“多大距离”等词语，表明题述的过程存在着“起止点”，而这些起止点往往对应临界状态。
(3)若题目中有“最大”“最小”“至多”“至少”等字眼，表明题述的过程存在着极值，这个极值点往往是临界点。
(4)若题目要求“最终加速度”“稳定速度”等，即是求收尾加速度或收尾速度。
2．处理临界问题的三种方法
极限法
把物理问题(或过程)推向极端，从而使临界现象(或状态)暴露出来，以达到正确解决问题的目的
假设法
临界问题存在多种可能，特别是有非此即彼两种可能时，或变化过程中可能出现临界条件、也可能不出现临界条件时，往往用假设法解决问题
数学法
将物理过程转化为数学表达式，如(1)三角函数法；(2)根据临界条件列不等式法；(3)利用二次函数的判别式法
[典例示法] 如图所示，一弹簧一端固定在倾角为θ＝37°的光滑固定斜面的底端，另一端拴住质量为m1＝4 kg的物体P，Q为一质量为m2＝8 kg的物体，弹簧的质量不计，劲度系数k＝600 N/m，系统处于静止状态。现给Q施加一个方向沿斜面向上的力F，使它从静止开始沿斜面向上做匀加速运动，已知在前0.2 s时间内，F为变力，0.2 s以后F为恒力，已知sin 37°＝0.6，cos 37°＝0.8，取g＝10 m/s2。求力F的最大值与最小值。
审题指导：
题干关键
获取信息
光滑固定斜面
无滑动摩擦力
系统处于静止状态
可求出弹簧的压缩量
从静止开始沿斜面向上做匀加速运动
初速度为零，加速度恒定
0.2 s以后F为恒力
经过0.2 s，P和Q恰好分离
力F的最大值与最小值
t＝0时拉力最小，分离后拉力最大
[解析] 设开始时弹簧的压缩量为x0，
由平衡条件得
(m1＋m2)gsin θ＝kx0
代入数据解得x0＝0.12 m
因前0.2 s时间内F为变力，之后为恒力，则0.2 s时刻两物体分离，此时P、Q之间的弹力为零，设此时弹簧的压缩量为x1
对物体P，由牛顿第二定律得kx1－m1gsin θ＝m1a
前0.2 s时间内两物体的位移x0－x1＝at2
联立解得a＝3 m/s2
对两物体受力分析知，开始运动时拉力最小，分离时拉力最大
Fmin＝(m1＋m2)a＝36 N
对Q应用牛顿第二定律得Fmax－m2gsin θ＝m2a
解得Fmax＝m2(gsin θ＋a)＝72 N。
[答案] 72 N 36 N
动力学中几种典型的“临界条件”
(1)接触与脱离的临界条件：两物体相接触或脱离，临界条件是弹力FN＝0。
(2)相对滑动的临界条件：两物体相接触且处于相对静止时，常存在着静摩擦力，则相对滑动的临界条件是静摩擦力达到最大值。
(3)绳子断裂与松弛的临界条件：绳子所能承受的张力是有限度的，绳子断与不断的临界条件是绳中张力等于它所能承受的最大张力，绳子松弛的临界条件是FT＝0。
(4)加速度变化时，速度达到最值的临界条件是加速度变为0。
[跟进训练]
1.(2019·临沂二模)如图所示，静止在光滑水平面上的斜面体，质量为M、倾角为α，其斜面上有一静止的滑块，质量为m，重力加速度为g。现给斜面体施加水平向右的力使斜面体加速运动，若要使滑块做自由落体运动，图中水平向右的力F的最小值为( )
A． B． C． D．Mg
A [设滑块到斜面体底端的距离为l，滑块做自由落体运动到达地面时竖直方向的位移为lsin α，在水平向右的力F的最小值作用下，斜面体在水平方向的位移恰好为lcos α。对滑块有：lsin α＝gt2，对斜面体有：lcos α＝at2，F＝Ma，解得F＝，故选项A正确。]
2.(多选)(2019·衡阳一中月考)如图所示，轻弹簧的一端固定在倾角为θ＝30°的光滑斜面的底部，另一端和质量为m的小物块a相连，质量为m的小物块b紧靠a静止在斜面上，此时弹簧的压缩量为x0，从某时刻开始，对b施加沿斜面向上的外力F，使b始终做匀加速直线运动。经过一段时间后，物块a、b分离；再经过同样长的时间，b距其出发点的距离恰好也为x0，弹簧的形变始终在弹性限度内，重力加速度大小为g。则( )
A．弹簧的劲度系数k＝
B．弹簧恢复原长时物块a、b恰好分离
C．物块b的加速度为
D．拉力F的最小值为mg
AD [本题考查含弹簧系统的临界问题。对整体分析，根据平衡条件可知，沿斜面方向上重力的分力与弹簧弹力平衡，则有kx0＝gsin θ，解得k＝＝，故A正确；由题意可知，b经两段相等的时间后位移为x0，设分离前位移为x1，由初速度为零的匀变速直线运动在相邻相等时间内位移关系的规律可知＝，说明当弹簧形变量为x2＝x0－x1＝时二者分离，故B错误；对a分析，因分离时a、b间没有弹
力，则根据牛顿第二定律可知kx2－mgsin θ＝ma，联立解得a＝，故C错误；a、b分离前对整体分析，由牛顿第二定律有F＋kΔx－gsin θ＝a，则知刚开始运动时拉力F最小，F的最小值Fmin＝mg；分离后对b分析，由牛顿第二定律有F－mgsin θ＝ma，解得F＝mg，所以拉力F的最小值为mg，故D正确。]
3．如图所示，木块A、B静止叠放在光滑水平面上，A的质量为m，B的质量为2m。现施加水平力F拉B(如图甲)，A、B刚好不发生相对滑动，一起沿水平面运动。若改用水平力F′拉A(如图乙)，使A、B也保持相对静止，一起沿水平面运动，则F′不得超过( )
甲 乙
A．2F B． C．3F D．
B [力F拉物体B时，A、B恰好不滑动，故A、B间的静摩擦力达到最大值，对物体A受力分析，受重力mg、支持力FN1、向前的静摩擦力fm，根据牛顿第二定律，有
fm＝ma ①
对A、B整体受力分析，受重力3mg、支持力和拉力F，根据牛顿第二定律，有F＝3ma ②
由①②解得fm＝F。
当F′作用在物体A上，A、B恰好不滑动时，A、B间的静摩擦力达到最大值，对物体A，有
F′－fm＝ma1 ③
对整体，有F′＝3ma1 ④
由上述各式联立解得F′＝fm＝F，即F′的最大值是F。]
“传送带”模型
1．水平传送带问题
求解的关键在于对物体所受的摩擦力进行正确的分析判断。
判断摩擦力时要注意比较物体的运动速度与传送带的速度。物体的速度与传送带速度相等的时刻就是物体所受摩擦力发生突变的时刻。
2．倾斜传送带问题
求解的关键在于认真分析物体与传送带的相对运动情况，从而确定其是否受到滑动摩擦力作用，如果受到滑动摩擦力作用应进一步确定其大小和方向，然后根据物体的受力情况确定物体的运动情况。当物体速度与传送带速度相等时，物体所受的摩擦力有可能发生突变。
[示例1] 一传送带装置如图所示，其中AB段是水平的，长度LAB＝4 m，BC段是倾斜的，长度LBC＝5 m，倾角为θ＝37°，AB和BC由B点通过一段短的圆弧连接(图中未画出圆弧)，传送带以v＝4 m/s的恒定速率顺时针运转，已知工件与传送带间的动摩擦因数μ＝0.5，重力加速度g取10 m/s2。现将一个工件(可看作质点)无初速度地放在A点，求：
(1)工件第一次到达B点所用的时间；
(2)工件沿传送带上升的最大高度；
(2)工件运动了23 s后所在的位置。
[规范解答] (1)工件刚放在水平传送带上的加速度大小为a1，由牛顿第二定律得μmg＝ma1
解得a1＝μg＝5 m/s2
经t1时间工件与传送带的速度相同，解得
t1＝＝0.8 s
工件前进的位移为x1＝a1t＝1.6 m
此后工件将与传送带一起匀速运动至B点，用时
t2＝＝0.6 s
所以工件第一次到达B点所用的时间
t＝t1＋t2＝1.4 s。
(2)在倾斜传送带上工件的加速度为a2，由牛顿第二定律得μmgcos θ－mgsin θ＝ma2
解得a2＝－2 m/s2
由速度位移公式得0－v2＝2a2
解得hm＝2.4 m。
(3)工件沿传送带向上运动的时间为t3＝＝2 s
此后由于工件在传送带的倾斜段运动时的加速度相同，在传送带的水平段运动时的加速度也相同，故工件将在传送带上做往复运动，其周期为T，则
T＝2t1＋2t3＝5.6 s
工件从开始运动到第一次返回传送带的水平部分，且速度变为零所需时间t0＝2t1＋t2＋2t3＝6.2 s，而23 s＝t0＋3T，这说明经过23 s后工件恰好运动到传送带的水平部分，且速度为零，故工件在A点右侧，到A点的距离x＝LAB－x1＝2.4 m。
[答案] (1)1.4 s (2)2.4 m (3)在A点右侧2.4 m处
[即时训练]
1.如图所示，倾角为37°、长为l＝16 m的传送带，转动速度恒为v＝10 m/s，在传送带顶端A处无初速度地释放一个质量为m＝0.5 kg的物体(可视为质点)，已知物体与传送带间的动摩擦因数μ＝0.5，取g＝10 m/s2。求：(sin 37°＝0.6，cos 37°＝0.8)
(1)传送带顺时针转动时，物体从顶端A滑到底端B的时间；
(2)传送带逆时针转动时，物体从顶端A滑到底端B的时间。
[解析] (1)传送带顺时针转动时，物体相对传送带向下运动，则物体所受滑动摩擦力沿斜面向上，相对传送带向下匀加速运动，根据牛顿第二定律有
mgsin 37°－μmgcos 37°＝ma
则a＝gsin 37°－μgcos 37°＝2 m/s2
根据l＝at2得t＝4 s。
(2)传送带逆时针转动，当物体下滑速度小于传送带转动速度时，物体相对传送带向上运动，则物体所受滑动摩擦力沿传送带向下，设物体的加速度大小为a1，由牛顿第二定律得
mgsin 37°＋μmgcos 37°＝ma1
则有a1＝gsin 37°＋μgcos 37°＝10 m/s2
设当物体运动速度等于传送带转动速度时经历的时间为t1，位移为x1，
则有t1＝＝ s＝1 s
x1＝a1t＝5 m
a2＝gsin 37°－μgcos 37°＝2 m/s2
x2＝l－x1＝11 m
又因为x2＝vt2＋a2t
则有10t2＋t＝11
解得t2＝1 s(t2＝－11 s舍去)
所以t总＝t1＋t2＝2 s。
[答案] (1)4 s (2)2 s
“滑块—木板”模型
1．模型特点
涉及两个物体，并且物体间存在相对滑动。
2．两种位移关系
滑块由木板的一端运动到另一端的过程中，若滑块和木板同向运动，位移大小之差等于板长；反向运动时，位移大小之和等于板长。
设板长为L，滑块位移大小为x1，木板位移大小为x2
同向运动时：L＝x1－x2
反向运动时：L＝x1＋x2
[示例2] (2015·全国卷Ⅰ)一长木板置于粗糙水平地面上，木板左端放置一小物块；在木板右方有一墙壁，木板右端与墙壁的距离为4.5 m，如图(a)所示。t＝0时刻开始，小物块与木板一起以共同速度向右运动，直至t＝1 s时木板与墙壁碰撞(碰撞时间极短)。碰撞前后木板速度大小不变，方向相反；运动过程中小物块始终未离开木板。已知碰撞后1 s时间内小物块的vt图线如图(b)所示。木板的质量是小物块质量的15倍，重力加速度大小g取10 m/s2。求：
图(a) 图(b)
(1)木板与地面间的动摩擦因数μ1及小物块与木板间的动摩擦因数μ2；
(2)木板的最小长度；
(3)木板右端离墙壁的最终距离。
[大题拆分] 第一步：分析研究对象模型。设小物块和木板的质量分别为m和M。小物块可以看作质点(初始条件v0未知，如图甲所示)。
第二步：分解过程模型。
(1)认为地面各点的粗糙程度相同，小物块和木板一起向右做匀变速运动，到速度大小为v1，如图乙所示。
(2)木板与墙壁碰撞过程：小物块受到滑动摩擦力(设置的初始条件)，由于碰撞时间极短(Δt→0)，故碰后小物块速度不变，木板的速度方向突变(设置的初始条件)，如图丙所示。
(3)然后小物块向右减速，木板向左减速，经1 s小物块速度减小为零(如图丁所示)。 由于木板的加速度较小，故小物块速度为零时，木板仍有速度。然后小物块向左加速，木板向左减速，到二者达到共同速度v3(如图戊所示)。
(4)分析临界条件，包括时间关系和空间关系，如图戊所示。
(5)在小物块和木板具有共同速度后，两者向左做匀变速直线运动直至停止(如图己所示)。
[解析] (1)根据图象可以判定碰撞前小物块与木板共同速度为v＝4 m/s
碰撞后木板速度水平向左，大小也是v＝4 m/s
小物块受到滑动摩擦力而向右做匀减速直线运动，加速度大小a2＝＝ m/s2＝4 m/s2
根据牛顿第二定律有μ2mg＝ma2，解得μ2＝0.4
木板与墙壁碰撞前，匀减速运动时间t＝1 s，位移x＝4.5 m，末速度v＝4 m/s
其逆运动则为匀加速直线运动，可得x＝vt＋a1t2
解得a1＝1 m/s2
对小物块和木板整体受力分析，地面对木板的滑动摩擦力提供合外力，由牛顿第二定律得：μ1(m＋15m)g＝(m＋15m)a1，即μ1g＝a1
解得μ1＝0.1。
(2)碰撞后，木板向左做匀减速运动，依据牛顿第二定律有μ1(15m＋m)g＋μ2mg＝15ma3
可得a3＝ m/s2
对滑块，加速度大小为a2＝4 m/s2
由于a2>a3，所以滑块速度先减小到0，所用时间为t1＝1 s的过程中，木板向左运动的位移为
x1＝vt1－a3t＝ m，末速度v1＝v－a3t1＝ m/s
滑块向右运动的位移x2＝t1＝2 m
此后，小物块开始向左加速，加速度大小仍为a2＝4 m/s2
木板继续减速，加速度大小仍为a3＝ m/s2
假设又经历t2二者速度相等，则有a2t2＝v1－a3t2
解得t2＝0.5 s
此过程中，木板向左运动的位移
x3＝v1t2－a3t＝ m，末速度v3＝v1－a3t2＝2 m/s
滑块向左运动的位移x4＝a2t＝0.5 m
此后小物块和木板一起匀减速运动，二者的相对位移最大为Δx＝x1＋x2＋x3－x4＝6 m
小物块始终没有离开木板，所以木板最小的长度为6 m。
(3)最后阶段滑块和木板一起匀减速直到停止，整体加速度大小为a1＝1 m/s2
向左运动的位移为x5＝＝2 m
所以木板右端离墙壁最远的距离为
x＝x1＋x3＋x5＝6.5 m。
[答案] (1)0.1 0.4 (2)6 m (3)6.5 m
[即时训练]
2.如图所示，倾角α＝30°的足够长光滑斜面固定在水平面上，斜面上放一长L＝1.8 m、质量M＝3 kg的薄木板，木板的最右端叠放一质量m＝1 kg的小物块，物块与木板间的动摩擦因数μ＝。对木板施加沿斜面向上的恒力F，使木板沿斜面由静止开始做匀加速直线运动。设物块与木板间最大静摩擦力等于滑动摩擦力，重力加速度g取10 m/s2，物块可视为质点。
(1)为使物块不滑离木板，求力F应满足的条件；
(2)若F＝37.5 N，物块能否滑离木板？若不能，请说明理由；若能，求出物块滑离木板所用的时间及滑离木板后沿斜面上升的最大距离。
[解析] (1)以物块和木板整体为研究对象，由牛顿第二定律得F－(M＋m)gsin α＝(M＋m)a
以物块为研究对象，由牛顿第二定律得
Ff－mgsin α＝ma
又Ff≤Ffm＝μmgcos α
解得F≤30 N
又a>0解得F>20 N
所以20 N
F－μmgcos α－Mgsin α＝Ma1
隔离物块，由牛顿第二定律得
μmgcos α－mgsin α＝ma2
设物块滑离木板所用时间为t
木板的位移x1＝a1t2
物块的位移x2＝a2t2
物块与木板分离的临界条件为
Δx＝x1－x2＝L
联立以上各式解得t＝1.2 s
物块滑离木板时的速度v＝a2t
由公式－2gxsin α＝0－v2
解得x＝0.9 m。
[答案] (1)20 N
动力学中整体法、隔离法的应用 [讲典例示法]
1．整体法的选取原则及解题步骤
(1)当只涉及系统的受力和运动情况而不涉及系统内某些物体的受力和运动情况时，一般采用整体法。
(2)运用整体法解题的基本步骤：
⇨⇨
2．隔离法的选取原则及解题步骤
(1)当涉及系统(连接体)内某个物体的受力和运动情况时，一般采用隔离法。
(2)运用隔离法解题的基本步骤：
①明确研究对象或过程、状态。
②将某个研究对象或某段运动过程、某个状态从系统或全过程中隔离出来。
③画出某状态下的受力图或运动过程示意图。
④选用适当的物理规律列方程求解。
[典例示法] (多选)(2019·保定一模)如图所示，一质量M＝3 kg、倾角为α＝45°的斜面体放在光滑水平地面上，斜面体上有一质量为m＝1 kg的光滑楔形物体。用一水平向左的恒力F作用在斜面体上，系统恰好保持相对静止地向左运动。重力加速度取g＝10 m/s2，下列判断正确的是( )
A．系统做匀速直线运动
B．F＝40 N
C．斜面体对楔形物体的作用力大小为5 N
D．增大力F，楔形物体将相对斜面体沿斜面向上运动
关键信息：“光滑水平地面”“水平向左的恒力F”，两条信息表明整体向左匀加速运动。
[解析]
甲 乙
对整体受力分析如图甲所示，由牛顿第二定律有F＝(M＋m)a，对楔形物体受力分析如图乙所示。由牛顿第二定律有mgtan 45°＝ma，可得F＝40 N，a＝10 m/s2，A错误，B正确；斜面体对楔形物体的作用力FN2＝＝mg＝10 N，C错误；外力F增大，则斜面体加速度增加，由于斜面体与楔形物体间无摩擦力，则楔形物体将会相对斜面体沿斜面上滑，D正确。
[答案] BD
(1)处理连接体问题时，整体法与隔离法往往交叉使用，一般的思路是先用整体法求加速度，再用隔离法求物体间的作用力。
(2)隔离法分析物体间的作用力时，一般应选受力个数较少的物体进行分析。
[跟进训练]
先整体后隔离法的应用
1．(2019·南昌二中月考)(多选)质量分别为M和m的物块A和B形状、大小均相同，将它们通过轻绳跨过光滑定滑轮连接，如图甲所示，绳子平行于倾角为α的斜面，A恰好能静止在斜面上，不考虑A、B与斜面之间的摩擦，若互换两物块位置，按图乙放置，然后释放A，斜面仍保持静止，则下列说法正确的是( )
甲 乙
A．轻绳的拉力等于mg
B．轻绳的拉力等于Mg
C．A运动的加速度大小为(1－sin α)g
D．A运动的加速度大小为g
ACD [本题考查连接体的临界问题。第一次放置时A静止，则由平衡条件可得Mgsin α＝mg；第二次按图乙放置时，对整体，由牛顿第二定律得Mg－mgsin α＝(M＋m)a，联立解得a＝(1－sin α)g＝g。对B，由牛顿第二定律有T－mgsin α＝ma，解得T＝mg，故A、C、D正确，B错误。]
2．(多选)(2019·商洛质检)如图所示，在粗糙的水平面上，质量分别为m和M的物块A、B用轻弹簧相连，两物块与水平面间的动摩擦因数均为μ，当用水平力F作用于B上且两物块共同向右以加速度a1匀加速运动时，弹簧的伸长量为x；当用同样大小的恒力F沿着倾角为θ的光滑斜面方向作用于B上且两物块共同以加速度a2匀加速沿斜面向上运动时，弹簧的伸长量为x2，则下列说法中正确的是( )
A．若m>M，有x1＝x2
B．若m
D．若μ
F－μ(m＋M)g＝(m＋M)a1 ①
隔离物块A，根据牛顿第二定律，有
FT－μmg＝ma1 ②
联立①②解得FT＝F ③
在斜面上滑动时，对整体，根据牛顿第二定律，有
F－(m＋M)gsin θ＝(m＋M)a2 ④
隔离物块A，根据牛顿第二定律，有
F′T－mgsin θ＝ma2 ⑤
联立④⑤解得F′T＝F ⑥
比较③⑥可知，弹簧弹力相等，与动摩擦因数和斜面的倾角无关，故A、B正确，C、D错误。]
先隔离后整体法的应用
3.(2019·南通模拟)如图所示，质量为m2的物块B放在光滑的水平桌面上，其上放置质量为m1的物块A，用通过光滑的定滑轮的细线将A与质量为M的物块C连接，释放C，A和B一起以加速度大小a从静止开始运动，已知A、B间的动摩擦因数为μ，重力加速度大小为g，则细线中的拉力大小为( )
A．Mg B．M(g＋a)
C．(m1＋m2)a D．m1a＋μm1g
C [以C为研究对象，有Mg－T＝Ma，解得T＝Mg－Ma，故A、B错误；以A、B整体为研究对象，根据牛顿第二定律可知T＝(m1＋m2)a，故C正确；A、B间为静摩擦力，根据牛顿第二定律，对B可知f＝m2a≠μm1g，故D错误。]
4．如图甲所示，质量为m0的小车放在光滑水平面上，小车上用细线悬吊一质量为m的小球，m0>m，用一力F水平向右拉小球，使小球和车一起以加速度a向右运动时，细线与竖直方向成α角，细线的拉力为FT。若用一力F′水平向左拉小车，使小球和车一起以加速度a′向左运动时，细线与竖直方向也成α角，如图乙所示，细线的拉力为F′T。则( )
甲 乙
A．F′＝F，F′T＝FT B．F′>F，F′T＝FT
C．F′
动力学中的图象问题 [讲典例示法]
1．常见的动力学图象
vt图象、at图象、Ft图象、Fa图象等。
2．图象问题的类型
(1)已知物体受的力随时间变化的图线，要求分析物体的运动情况。
(2)已知物体的速度、加速度随时间变化的图线，要求分析物体的受力情况。
(3)由已知条件确定某物理量的变化图象。
3．解题策略
(1)分清图象的类别：即分清横、纵坐标所代表的物理量，明确其物理意义，掌握物理图象所反映的物理过程，会分析临界点。
(2)注意图线中的一些特殊点所表示的物理意义：图线与横、纵坐标的交点，图线的转折点，两图线的交点等。
(3)明确能从图象中获得哪些信息：把图象与具体的题意、情景结合起来，应用物理规律列出与图象对应的函数方程式，进而明确“图象与公式”“图象与物体”间的关系，以便对有关物理问题作出准确判断。
[典例示法] (多选)(2019·全国卷Ⅲ)如图(a)，物块和木板叠放在实验台上，物块用一不可伸长的细绳与固定在实验台上的力传感器相连，细绳水平。t＝0时，木板开始受到水平外力F的作用，在t＝4 s时撤去外力。细绳对物块的拉力f随时间t变化的关系如图(b)所示，木板的速度v与时间t的关系如图(c)所示。木板与实验台之间的摩擦可以忽略。重力加速度取10 m/s2。由题给数据可以得出( )
图(a)
图(b) 图(c)
A．木板的质量为1 kg
B．2～4 s内，力F的大小为0.4 N
C．0～2 s内，力F的大小保持不变
D．物块与木板之间的动摩擦因数为0.2
思路点拨：解此题关键有两点：
(1)明确ft图象和vt图象的信息，并做好运动分析和受力分析。
(2)分段研究木板的加速度和应用牛顿第二定律求解。
[解析] 分析知木板受到的摩擦力f′＝f。0～2 s内，木板静止，F＝f′，F逐渐增大，所以C错误。4～5 s内，木板加速度大小a2＝ m/s2＝0.2 m/s2，对木板受力分析，f′＝ma2＝0.2 N，得m＝1 kg，所以A正确。2～4 s内，对木板F－f′＝ma1，F＝f′＋ma1＝0.2 N＋1× N＝0.4 N，所以B正确。由于无法确定物块的质量，则尽管知道滑动摩擦力大小，仍无法确定物块与木板间的动摩擦因数，故D错误。
[答案] AB
动力学图象问题的解题策略
[跟进训练]
动力学中的Ft图象
1．(多选)(2019·龙岩质检)质量m＝2 kg的物块在粗糙的水平地面上运动，t＝0时刻开始受到方向相反的水平拉力F1、F2的作用，以3 m/s的速度做匀速直线运动，F1、F2随时间t的变化规律如图所示，取g＝10 m/s2，则下列说法正确的是( )
A．物块与地面间的动摩擦因数为0.3
B．3 s末物块的加速度大小为1.5 m/s2
C．5 s末物块的速度大小为1.5 m/s
D．5 s内物块的位移大小为9 m
BD [本题考查根据物体受力图象分析运动问题。0～2 s内，由物块处于平衡状态可得F1＋F2－μmg＝0，代入数据解得μ＝0.2，故A错误；3 s末物块的加速度大小为a′＝＝1.5 m/s2，故B正确；2～4 s内物块的加速度大小都为a′＝1.5 m/s2，所以物块减速到0的时间为t2＝ s＝2 s，即物块在4 s末速度减为0，接下来物块处于静止状态，故C错误；5 s内物块的位移大小等于4 s内物块的位移大小，即为 m＝9 m，故D正确。]
动力学中的vt图象
2．(2019·潍坊一中摸底)如图甲所示，水平地面上固定一带挡板的长木板，一轻弹簧左端固定在挡板上，右端接触滑块，弹簧被压缩0.4 m后锁定，t＝0时解除锁定，释放滑块。计算机通过滑块上的速度传感器描绘出滑块的vt图象如图乙所示，其中Oab段为曲线，bc段为直线，倾斜直线Od是t＝0时的速度图线的切线，已知滑块质量m＝2.0 kg，取g＝10 m/s2，则下列说法正确的是( )
甲 乙
A．滑块被释放后，先做匀加速直线运动，后做匀减速直线运动
B．弹簧恢复原长时，滑块速度最大
C．弹簧的劲度系数k＝175 N/m
D．该过程中滑块的最大加速度为35 m/s2
C [根据vt图线的斜率表示加速度可知，滑块被释放后，先做加速度逐渐减小的加速直线运动，弹簧弹力与摩擦力相等时速度最大，此时加速度为零，随后加速度反向增加，从弹簧恢复原长时到滑块停止运动，加速度不变，选项A、B错误；由题中图象知，滑块脱离弹簧后的加速度大小a1＝＝ m/s2＝5 m/s2，由牛顿第二定律得摩擦力大小为Ff＝μmg＝ma1＝2×5 N＝10 N，刚释放时滑块的加速度大小为a2＝＝ m/s2＝30 m/s2，此时滑块的加速度最大，选项D错误；由牛顿第二定律得kx－Ff＝ma2，代入数据解得k＝175 N/m，选项C正确。]
动力学中的at图象
3．广州塔，昵称小蛮腰，总高度达600 m，游客乘坐观光电梯大约一分钟就可以到达观光平台。若电梯简化成只受重力与绳索拉力，已知电梯在t＝0时由静止开始上升，at图象如图所示。则下列相关说法正确的是( )
A．t＝4.5 s时，电梯处于失重状态
B．5～55 s时间内，绳索拉力最小
C．t＝59.5 s时，电梯处于超重状态
D．t＝60 s时，电梯速度恰好为零
D [利用at图象可判断：t＝4.5 s时，电梯有向上的加速度，电梯处于超重状态，则选项A错误；0～5 s时间内，电梯处于超重状态，拉力大于重力，5～55 s时间内，a＝0，电梯处于匀速上升阶段，拉力等于重力，55～60 s时间内，电梯处于失重状态，拉力小于重力，综上所述，选项B、C错误；因at图线与t轴所围的“面积”代表速度改变量，而图中横轴上方的“面积”与横轴下方的“面积”相等，则电梯的速度在t＝60 s时为零，选项D正确。]
动力学中的aF图象
4．(2019·江西四校联考)如图甲所示，用一水平外力F推物体，使其静止在倾角为θ的光滑斜面上。逐渐增大F，物体开始做变加速运动，其加速度a随F变化的图象如图乙所示。取g＝10 m/s2。根据图中所提供的信息不能计算出的是( )
甲 乙
A．物体的质量
B．斜面的倾角
C．使物体静止在斜面上时水平外力F的大小
D．加速度为6 m/s2时物体的速度
D [对物体受力分析，受推力、重力、支持力，如图所示
x方向：Fcos θ－mgsin θ＝ma ①
y方向：FN－Fsin θ－mgcos θ＝0 ②
从aF图象中取两个点(20 N,2 m/s2)，(30 N,6 m/s2)代入①式解得：
m＝2 kg，θ＝37°
因而A、B可以算出；
当a＝0时，可解得F＝15 N，因而C可以算出；
题中并未说明力F随时间变化的情况，故无法求出加速度为6 m/s2时物体的速度大小，因而D不可以算出。]
动力学中的临界、极值问题 [讲典例示法]
1．常见临界极值条件的标志
(1)有些题目中有“刚好”“恰好”“正好”等字眼，即表明题述的过程存在着临界点。
(2)若题目中有“取值范围”“多长时间”“多大距离”等词语，表明题述的过程存在着“起止点”，而这些起止点往往对应临界状态。
(3)若题目中有“最大”“最小”“至多”“至少”等字眼，表明题述的过程存在着极值，这个极值点往往是临界点。
(4)若题目要求“最终加速度”“稳定速度”等，即是求收尾加速度或收尾速度。
2．处理临界问题的三种方法
极限法
把物理问题(或过程)推向极端，从而使临界现象(或状态)暴露出来，以达到正确解决问题的目的
假设法
临界问题存在多种可能，特别是有非此即彼两种可能时，或变化过程中可能出现临界条件、也可能不出现临界条件时，往往用假设法解决问题
数学法
将物理过程转化为数学表达式，如(1)三角函数法；(2)根据临界条件列不等式法；(3)利用二次函数的判别式法
[典例示法] 如图所示，一弹簧一端固定在倾角为θ＝37°的光滑固定斜面的底端，另一端拴住质量为m1＝4 kg的物体P，Q为一质量为m2＝8 kg的物体，弹簧的质量不计，劲度系数k＝600 N/m，系统处于静止状态。现给Q施加一个方向沿斜面向上的力F，使它从静止开始沿斜面向上做匀加速运动，已知在前0.2 s时间内，F为变力，0.2 s以后F为恒力，已知sin 37°＝0.6，cos 37°＝0.8，取g＝10 m/s2。求力F的最大值与最小值。
审题指导：
题干关键
获取信息
光滑固定斜面
无滑动摩擦力
系统处于静止状态
可求出弹簧的压缩量
从静止开始沿斜面向上做匀加速运动
初速度为零，加速度恒定
0.2 s以后F为恒力
经过0.2 s，P和Q恰好分离
力F的最大值与最小值
t＝0时拉力最小，分离后拉力最大
[解析] 设开始时弹簧的压缩量为x0，
由平衡条件得
(m1＋m2)gsin θ＝kx0
代入数据解得x0＝0.12 m
因前0.2 s时间内F为变力，之后为恒力，则0.2 s时刻两物体分离，此时P、Q之间的弹力为零，设此时弹簧的压缩量为x1
对物体P，由牛顿第二定律得kx1－m1gsin θ＝m1a
前0.2 s时间内两物体的位移x0－x1＝at2
联立解得a＝3 m/s2
对两物体受力分析知，开始运动时拉力最小，分离时拉力最大
Fmin＝(m1＋m2)a＝36 N
对Q应用牛顿第二定律得Fmax－m2gsin θ＝m2a
解得Fmax＝m2(gsin θ＋a)＝72 N。
[答案] 72 N 36 N
动力学中几种典型的“临界条件”
(1)接触与脱离的临界条件：两物体相接触或脱离，临界条件是弹力FN＝0。
(2)相对滑动的临界条件：两物体相接触且处于相对静止时，常存在着静摩擦力，则相对滑动的临界条件是静摩擦力达到最大值。
(3)绳子断裂与松弛的临界条件：绳子所能承受的张力是有限度的，绳子断与不断的临界条件是绳中张力等于它所能承受的最大张力，绳子松弛的临界条件是FT＝0。
(4)加速度变化时，速度达到最值的临界条件是加速度变为0。
[跟进训练]
1.(2019·临沂二模)如图所示，静止在光滑水平面上的斜面体，质量为M、倾角为α，其斜面上有一静止的滑块，质量为m，重力加速度为g。现给斜面体施加水平向右的力使斜面体加速运动，若要使滑块做自由落体运动，图中水平向右的力F的最小值为( )
A． B． C． D．Mg
A [设滑块到斜面体底端的距离为l，滑块做自由落体运动到达地面时竖直方向的位移为lsin α，在水平向右的力F的最小值作用下，斜面体在水平方向的位移恰好为lcos α。对滑块有：lsin α＝gt2，对斜面体有：lcos α＝at2，F＝Ma，解得F＝，故选项A正确。]
2.(多选)(2019·衡阳一中月考)如图所示，轻弹簧的一端固定在倾角为θ＝30°的光滑斜面的底部，另一端和质量为m的小物块a相连，质量为m的小物块b紧靠a静止在斜面上，此时弹簧的压缩量为x0，从某时刻开始，对b施加沿斜面向上的外力F，使b始终做匀加速直线运动。经过一段时间后，物块a、b分离；再经过同样长的时间，b距其出发点的距离恰好也为x0，弹簧的形变始终在弹性限度内，重力加速度大小为g。则( )
A．弹簧的劲度系数k＝
B．弹簧恢复原长时物块a、b恰好分离
C．物块b的加速度为
D．拉力F的最小值为mg
AD [本题考查含弹簧系统的临界问题。对整体分析，根据平衡条件可知，沿斜面方向上重力的分力与弹簧弹力平衡，则有kx0＝gsin θ，解得k＝＝，故A正确；由题意可知，b经两段相等的时间后位移为x0，设分离前位移为x1，由初速度为零的匀变速直线运动在相邻相等时间内位移关系的规律可知＝，说明当弹簧形变量为x2＝x0－x1＝时二者分离，故B错误；对a分析，因分离时a、b间没有弹
力，则根据牛顿第二定律可知kx2－mgsin θ＝ma，联立解得a＝，故C错误；a、b分离前对整体分析，由牛顿第二定律有F＋kΔx－gsin θ＝a，则知刚开始运动时拉力F最小，F的最小值Fmin＝mg；分离后对b分析，由牛顿第二定律有F－mgsin θ＝ma，解得F＝mg，所以拉力F的最小值为mg，故D正确。]
3．如图所示，木块A、B静止叠放在光滑水平面上，A的质量为m，B的质量为2m。现施加水平力F拉B(如图甲)，A、B刚好不发生相对滑动，一起沿水平面运动。若改用水平力F′拉A(如图乙)，使A、B也保持相对静止，一起沿水平面运动，则F′不得超过( )
甲 乙
A．2F B． C．3F D．
B [力F拉物体B时，A、B恰好不滑动，故A、B间的静摩擦力达到最大值，对物体A受力分析，受重力mg、支持力FN1、向前的静摩擦力fm，根据牛顿第二定律，有
fm＝ma ①
对A、B整体受力分析，受重力3mg、支持力和拉力F，根据牛顿第二定律，有F＝3ma ②
由①②解得fm＝F。
当F′作用在物体A上，A、B恰好不滑动时，A、B间的静摩擦力达到最大值，对物体A，有
F′－fm＝ma1 ③
对整体，有F′＝3ma1 ④
由上述各式联立解得F′＝fm＝F，即F′的最大值是F。]
“传送带”模型
1．水平传送带问题
求解的关键在于对物体所受的摩擦力进行正确的分析判断。
判断摩擦力时要注意比较物体的运动速度与传送带的速度。物体的速度与传送带速度相等的时刻就是物体所受摩擦力发生突变的时刻。
2．倾斜传送带问题
求解的关键在于认真分析物体与传送带的相对运动情况，从而确定其是否受到滑动摩擦力作用，如果受到滑动摩擦力作用应进一步确定其大小和方向，然后根据物体的受力情况确定物体的运动情况。当物体速度与传送带速度相等时，物体所受的摩擦力有可能发生突变。
[示例1] 一传送带装置如图所示，其中AB段是水平的，长度LAB＝4 m，BC段是倾斜的，长度LBC＝5 m，倾角为θ＝37°，AB和BC由B点通过一段短的圆弧连接(图中未画出圆弧)，传送带以v＝4 m/s的恒定速率顺时针运转，已知工件与传送带间的动摩擦因数μ＝0.5，重力加速度g取10 m/s2。现将一个工件(可看作质点)无初速度地放在A点，求：
(1)工件第一次到达B点所用的时间；
(2)工件沿传送带上升的最大高度；
(2)工件运动了23 s后所在的位置。
[规范解答] (1)工件刚放在水平传送带上的加速度大小为a1，由牛顿第二定律得μmg＝ma1
解得a1＝μg＝5 m/s2
经t1时间工件与传送带的速度相同，解得
t1＝＝0.8 s
工件前进的位移为x1＝a1t＝1.6 m
此后工件将与传送带一起匀速运动至B点，用时
t2＝＝0.6 s
所以工件第一次到达B点所用的时间
t＝t1＋t2＝1.4 s。
(2)在倾斜传送带上工件的加速度为a2，由牛顿第二定律得μmgcos θ－mgsin θ＝ma2
解得a2＝－2 m/s2
由速度位移公式得0－v2＝2a2
解得hm＝2.4 m。
(3)工件沿传送带向上运动的时间为t3＝＝2 s
此后由于工件在传送带的倾斜段运动时的加速度相同，在传送带的水平段运动时的加速度也相同，故工件将在传送带上做往复运动，其周期为T，则
T＝2t1＋2t3＝5.6 s
工件从开始运动到第一次返回传送带的水平部分，且速度变为零所需时间t0＝2t1＋t2＋2t3＝6.2 s，而23 s＝t0＋3T，这说明经过23 s后工件恰好运动到传送带的水平部分，且速度为零，故工件在A点右侧，到A点的距离x＝LAB－x1＝2.4 m。
[答案] (1)1.4 s (2)2.4 m (3)在A点右侧2.4 m处
[即时训练]
1.如图所示，倾角为37°、长为l＝16 m的传送带，转动速度恒为v＝10 m/s，在传送带顶端A处无初速度地释放一个质量为m＝0.5 kg的物体(可视为质点)，已知物体与传送带间的动摩擦因数μ＝0.5，取g＝10 m/s2。求：(sin 37°＝0.6，cos 37°＝0.8)
(1)传送带顺时针转动时，物体从顶端A滑到底端B的时间；
(2)传送带逆时针转动时，物体从顶端A滑到底端B的时间。
[解析] (1)传送带顺时针转动时，物体相对传送带向下运动，则物体所受滑动摩擦力沿斜面向上，相对传送带向下匀加速运动，根据牛顿第二定律有
mgsin 37°－μmgcos 37°＝ma
则a＝gsin 37°－μgcos 37°＝2 m/s2
根据l＝at2得t＝4 s。
(2)传送带逆时针转动，当物体下滑速度小于传送带转动速度时，物体相对传送带向上运动，则物体所受滑动摩擦力沿传送带向下，设物体的加速度大小为a1，由牛顿第二定律得
mgsin 37°＋μmgcos 37°＝ma1
则有a1＝gsin 37°＋μgcos 37°＝10 m/s2
设当物体运动速度等于传送带转动速度时经历的时间为t1，位移为x1，
则有t1＝＝ s＝1 s
x1＝a1t＝5 m
a2＝gsin 37°－μgcos 37°＝2 m/s2
x2＝l－x1＝11 m
又因为x2＝vt2＋a2t
则有10t2＋t＝11
解得t2＝1 s(t2＝－11 s舍去)
所以t总＝t1＋t2＝2 s。
[答案] (1)4 s (2)2 s
“滑块—木板”模型
1．模型特点
涉及两个物体，并且物体间存在相对滑动。
2．两种位移关系
滑块由木板的一端运动到另一端的过程中，若滑块和木板同向运动，位移大小之差等于板长；反向运动时，位移大小之和等于板长。
设板长为L，滑块位移大小为x1，木板位移大小为x2
同向运动时：L＝x1－x2
反向运动时：L＝x1＋x2
[示例2] (2015·全国卷Ⅰ)一长木板置于粗糙水平地面上，木板左端放置一小物块；在木板右方有一墙壁，木板右端与墙壁的距离为4.5 m，如图(a)所示。t＝0时刻开始，小物块与木板一起以共同速度向右运动，直至t＝1 s时木板与墙壁碰撞(碰撞时间极短)。碰撞前后木板速度大小不变，方向相反；运动过程中小物块始终未离开木板。已知碰撞后1 s时间内小物块的vt图线如图(b)所示。木板的质量是小物块质量的15倍，重力加速度大小g取10 m/s2。求：
图(a) 图(b)
(1)木板与地面间的动摩擦因数μ1及小物块与木板间的动摩擦因数μ2；
(2)木板的最小长度；
(3)木板右端离墙壁的最终距离。
[大题拆分] 第一步：分析研究对象模型。设小物块和木板的质量分别为m和M。小物块可以看作质点(初始条件v0未知，如图甲所示)。
第二步：分解过程模型。
(1)认为地面各点的粗糙程度相同，小物块和木板一起向右做匀变速运动，到速度大小为v1，如图乙所示。
(2)木板与墙壁碰撞过程：小物块受到滑动摩擦力(设置的初始条件)，由于碰撞时间极短(Δt→0)，故碰后小物块速度不变，木板的速度方向突变(设置的初始条件)，如图丙所示。
(3)然后小物块向右减速，木板向左减速，经1 s小物块速度减小为零(如图丁所示)。 由于木板的加速度较小，故小物块速度为零时，木板仍有速度。然后小物块向左加速，木板向左减速，到二者达到共同速度v3(如图戊所示)。
(4)分析临界条件，包括时间关系和空间关系，如图戊所示。
(5)在小物块和木板具有共同速度后，两者向左做匀变速直线运动直至停止(如图己所示)。
[解析] (1)根据图象可以判定碰撞前小物块与木板共同速度为v＝4 m/s
碰撞后木板速度水平向左，大小也是v＝4 m/s
小物块受到滑动摩擦力而向右做匀减速直线运动，加速度大小a2＝＝ m/s2＝4 m/s2
根据牛顿第二定律有μ2mg＝ma2，解得μ2＝0.4
木板与墙壁碰撞前，匀减速运动时间t＝1 s，位移x＝4.5 m，末速度v＝4 m/s
其逆运动则为匀加速直线运动，可得x＝vt＋a1t2
解得a1＝1 m/s2
对小物块和木板整体受力分析，地面对木板的滑动摩擦力提供合外力，由牛顿第二定律得：μ1(m＋15m)g＝(m＋15m)a1，即μ1g＝a1
解得μ1＝0.1。
(2)碰撞后，木板向左做匀减速运动，依据牛顿第二定律有μ1(15m＋m)g＋μ2mg＝15ma3
可得a3＝ m/s2
对滑块，加速度大小为a2＝4 m/s2
由于a2>a3，所以滑块速度先减小到0，所用时间为t1＝1 s的过程中，木板向左运动的位移为
x1＝vt1－a3t＝ m，末速度v1＝v－a3t1＝ m/s
滑块向右运动的位移x2＝t1＝2 m
此后，小物块开始向左加速，加速度大小仍为a2＝4 m/s2
木板继续减速，加速度大小仍为a3＝ m/s2
假设又经历t2二者速度相等，则有a2t2＝v1－a3t2
解得t2＝0.5 s
此过程中，木板向左运动的位移
x3＝v1t2－a3t＝ m，末速度v3＝v1－a3t2＝2 m/s
滑块向左运动的位移x4＝a2t＝0.5 m
此后小物块和木板一起匀减速运动，二者的相对位移最大为Δx＝x1＋x2＋x3－x4＝6 m
小物块始终没有离开木板，所以木板最小的长度为6 m。
(3)最后阶段滑块和木板一起匀减速直到停止，整体加速度大小为a1＝1 m/s2
向左运动的位移为x5＝＝2 m
所以木板右端离墙壁最远的距离为
x＝x1＋x3＋x5＝6.5 m。
[答案] (1)0.1 0.4 (2)6 m (3)6.5 m
[即时训练]
2.如图所示，倾角α＝30°的足够长光滑斜面固定在水平面上，斜面上放一长L＝1.8 m、质量M＝3 kg的薄木板，木板的最右端叠放一质量m＝1 kg的小物块，物块与木板间的动摩擦因数μ＝。对木板施加沿斜面向上的恒力F，使木板沿斜面由静止开始做匀加速直线运动。设物块与木板间最大静摩擦力等于滑动摩擦力，重力加速度g取10 m/s2，物块可视为质点。
(1)为使物块不滑离木板，求力F应满足的条件；
(2)若F＝37.5 N，物块能否滑离木板？若不能，请说明理由；若能，求出物块滑离木板所用的时间及滑离木板后沿斜面上升的最大距离。
[解析] (1)以物块和木板整体为研究对象，由牛顿第二定律得F－(M＋m)gsin α＝(M＋m)a
以物块为研究对象，由牛顿第二定律得
Ff－mgsin α＝ma
又Ff≤Ffm＝μmgcos α
解得F≤30 N
又a>0解得F>20 N
所以20 N
F－μmgcos α－Mgsin α＝Ma1
隔离物块，由牛顿第二定律得
μmgcos α－mgsin α＝ma2
设物块滑离木板所用时间为t
木板的位移x1＝a1t2
物块的位移x2＝a2t2
物块与木板分离的临界条件为
Δx＝x1－x2＝L
联立以上各式解得t＝1.2 s
物块滑离木板时的速度v＝a2t
由公式－2gxsin α＝0－v2
解得x＝0.9 m。
[答案] (1)20 N
相关资料
更多
