人教版八年级上册第四章 光现象综合与测试导学案及答案

这是一份人教版八年级上册第四章 光现象综合与测试导学案及答案，共15页。学案主要包含了作图专题，实验专题，应用专题，易错点专题等内容，欢迎下载使用。

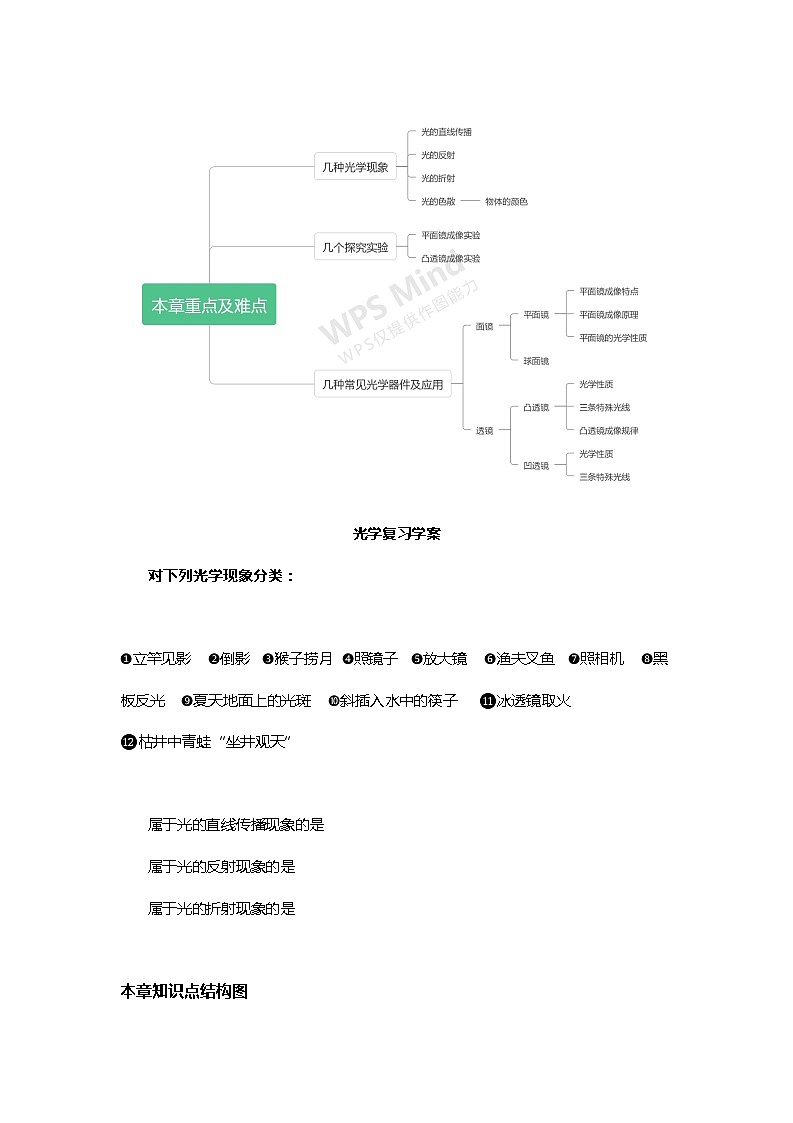

对下列光学现象分类：





❶立竿见影 ❷倒影 ❸猴子捞月 ❹照镜子 ❺放大镜 ❻渔夫叉鱼 ❼照相机 ❽黑板反光 ❾夏天地面上的光斑 ❿斜插入水中的筷子 ⓫冰透镜取火


⓬枯井中青蛙“坐井观天”





属于光的直线传播现象的是


属于光的反射现象的是


属于光的折射现象的是





本章知识点结构图

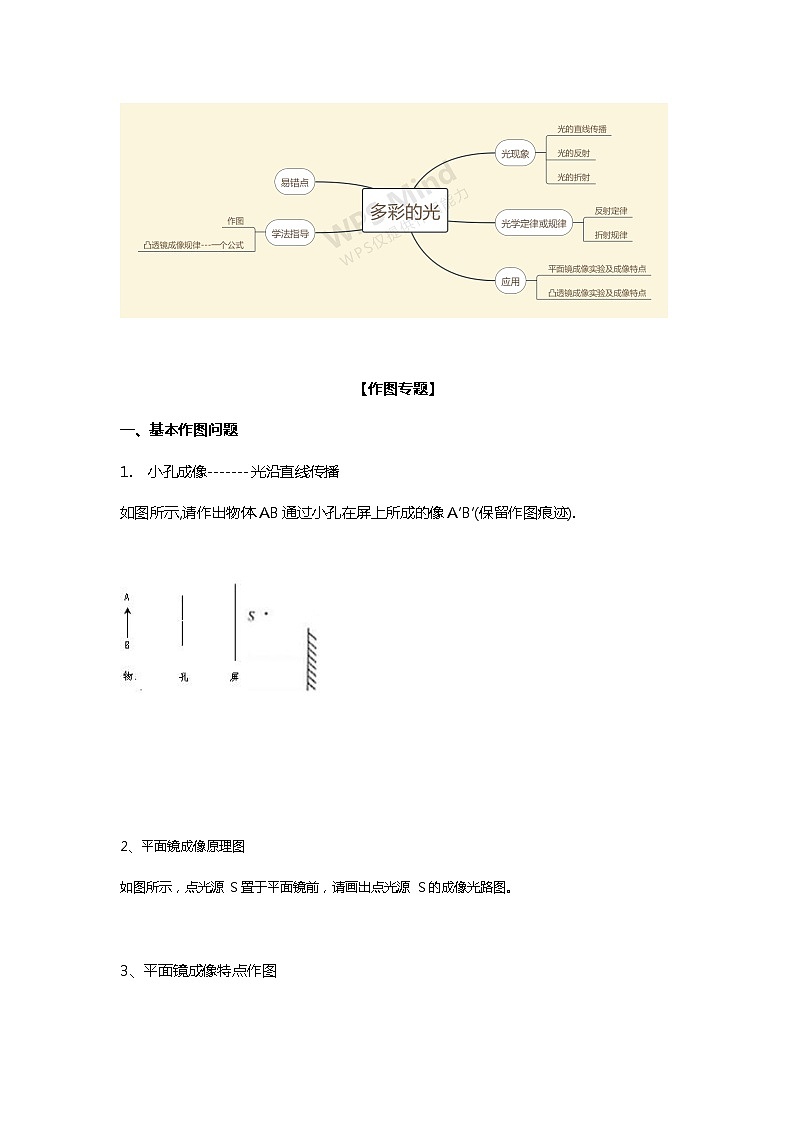

【作图专题】


一、基本作图问题


小孔成像-------光沿直线传播


如图所示,请作出物体AB通过小孔在屏上所成的像A′B′(保留作图痕迹).

















2、平面镜成像原理图


如图所示，点光源S置于平面镜前，请画出点光源S的成像光路图。





3、平面镜成像特点作图

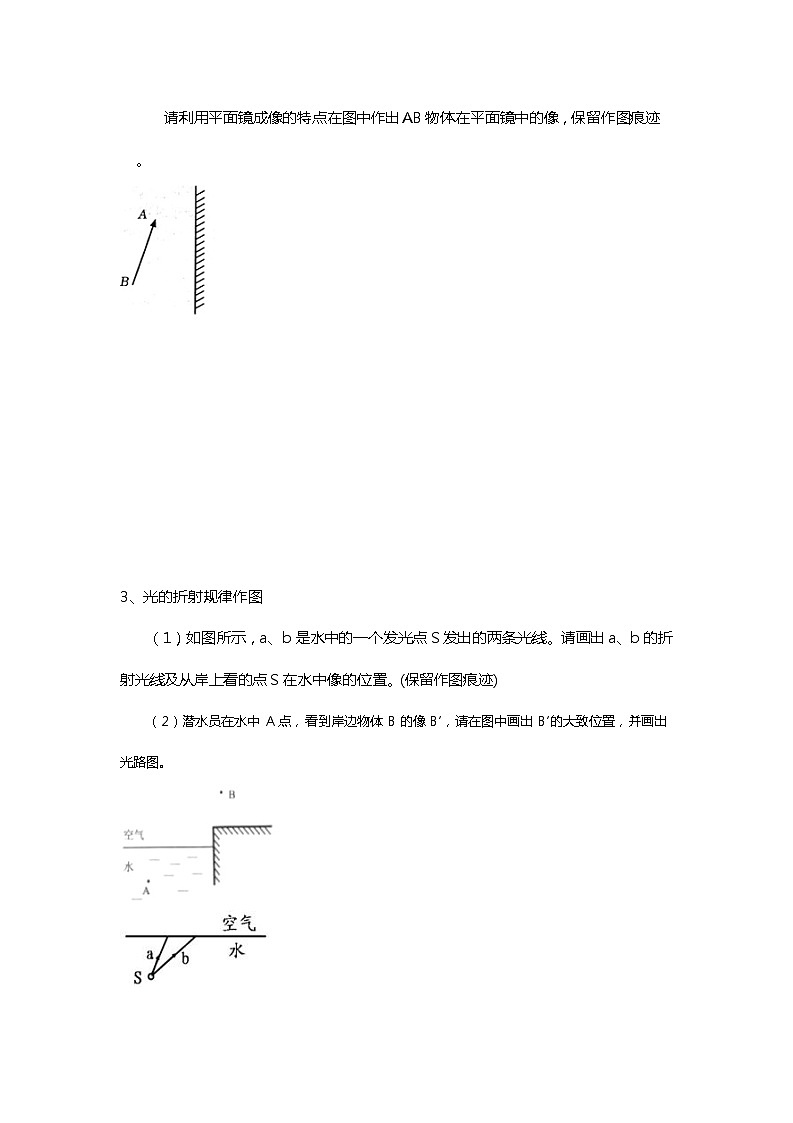

请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹。























3、光的折射规律作图


（1）如图所示，a、b是水中的一个发光点S发出的两条光线。请画出a、b的折射光线及从岸上看的点S在水中像的位置。(保留作图痕迹)


（2）潜水员在水中A点，看到岸边物体B的像B′，请在图中画出B′的大致位置，并画出光路图。


























4、凸透镜和凹透镜的三条特殊光线

















二、作图拓展题


1、竖起的墙面上有一块面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币(如图中点A所示)，请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图。























2、如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图。























3、如图所示，物体AB经凸透镜成的实像为A'B'，试用作图的方法确定凸透镜的光心O和焦点F，在图中画出该凸透镜并标出F的位置。





4、利用凸透镜的三条特殊光线作图（具体见实验专题中凸透镜成像规律中的表格）





5、如图，F1、F2分别为凹透镜和凸透镜的焦点，且两透镜的左焦点重合，请画出图中光线经透镜折射后的完整光路．























【实验专题】


光的反射定律实验和光的折射规律实验的共性问题


实验成功的关键都是 ，所以都需要一个可以 的光屏，目的是不仅可以显示光路，还能够判断 。


为了避免偶然性，得到普遍规律，实验操作中应该改变 多做几次实验。


平面镜成像实验


学生看书，59页，找出平面镜成像实验的考点。同学们可以从实验器材、实验操作、


实验现象、实验评估等几个方面进行总结。

































































凸透镜成像实验


1、凸透镜成像规律





2、测凸透镜焦距的方法


方法1：


方法2：


方法3：





3、u=2f时，v= ，是 的分界点


u=f时，不成像，是 的分界点





4、实像都是 （填“正立”或“倒立”）的，物像 （填“同侧”或“异侧”）。


虚像都是 （填“正立”或“倒立”）的，物像 （填“同侧”或“异侧”）。





成实像的条件，物距＋像距满足 条件；


成实像时，u>v ，成 像； u




当凸透镜焦距不变时，u>f，成实像，物距减小，像距 ，像的大小


u

像和像距的变化是一致的





【应用专题】


1、小明在某商场买了一双新鞋，在垂直的试鞋镜前试穿，如图所示，但在镜中他看不到自己穿着新鞋的脚。这时他应（ ）


A.弯腰或下蹲


B.使身体离镜子远一些


C.使身体离镜子近一些


D.把穿着鞋的脚抬高一些


2、把微小放大以利于观察,这是物理学中一种重要的方法。如图是一种显示微小形变的装置.A为激光笔，B、C是平面镜,P为台面,未放重物时，激光束反射在屏上的光斑为点D，当把重物M放在台面P上时，台面将发生微小形变,以下说法正确的是（ ）








A. 平面镜B上的入射角变小，光斑向D点的左侧移动


B. 平面镜B上的入射角变小，光斑向D点的右侧移动


C. 平面镜B上的入射角变大，光斑向D点的右侧移动


D. 平面镜B上的入射角变大，光斑向D点的左侧移动





3、如图所示是某凸透镜成实像时，像距v和物距u的关系图象，分析图象中有关数据可知（）





A.该凸透镜的焦距为10cm


B.当物距u=30cm时，像距v=30cm


C.物距增大时像距也增大


D.当物距u=15cm时，成的是缩小的像





4、用镜头焦距不变的照相机给某同学拍照时，底片上成一清晰的半身像，现要改拍全身像，则应（ ）


A. 照相机远离该同学，镜头向前调节 B. 照相机远离该同学，镜头向后调节


C. 照相机靠近该同学，镜头向前调节 D. 照相机靠近该同学，镜头向后调节


5、老奶奶用放大镜看报纸时，为了看到更大的清晰的像，应( )


A.报纸与眼睛不动，放大镜离报纸远一些 B. 报纸与眼睛不动，放大镜离报纸近一些


C.报纸与放大镜不动，眼睛离报纸近一些 D. 报纸与放大镜不动，眼睛离报纸远一些





6、烛焰通过凸透镜恰好在光屏上得到一个倒立、放大的像，若保持凸透镜位置不变，把烛焰和光屏的位置对调一下，则光屏上可以得到一个 像 。说明折射时光路是


的。


7、实验过程中，随着蜡烛的燃烧，可观察到光屏上的像向 （填“上”或“下”）移动。


为了让像成在光屏中央，可采取的方法有几种？


蜡烛、透镜不动，可以向 （填“上”或“下”）移动光屏；


蜡烛、光屏不动，可以向 （填“上”或“下”）移动透镜；


透镜、光屏不动，可以向 （填“上”或“下”）移动蜡烛。


8、凸透镜放在蜡烛和光屏之间，在屏上恰好能成一倒立、放大的实像，如果用硬纸板遮住透镜的上半部分，这时屏上的像会（ ）


只存在下半部分 B、只存在上半部分


C、消失 D、仍能成完整的像，只是像稍暗些


9、


10、如图所示，将点燃的蜡烛放在距凸透镜20cm处时，在另一侧距凸透镜20cm处的光屏上出现了一个与烛焰等大的清晰像，若保持物距不变，更换一个焦距为15cm的凸透镜，要想在屏上出现清晰像，下列操作可行的是





A. 使屏远离透镜 B. 使屏靠近透镜


C. 使屏向上移动 D. 使屏向下移动


11、小明用焦距为10厘米的凸透镜做成像规律实验，记录了光屏上成清晰像时的四组数据（如表），其中明显错误的一组是（ ）





A.甲


B.乙


C.丙


D.丁


12、如图所示，蜡烛距凸透镜40cm，能在距凸透镜30cm的光屏上得到一个倒立缩小的实像，则透镜的焦距可能是（ ）





A. 40cm B. 25cm


C. 16cm D. 12cm





【易错点专题】





概念辨析


光的反射和光的折射


漫反射和镜面反射的区别，什么情况下看起来更亮？


凸透镜和凹透镜


二、易错点


1、小孔成像的形状与什么有关？


2、平面镜成像的大小与什么有关？


3、会聚作用和会聚光线，发散作用和发散光线


4、凹透镜的特殊光线


5、实像与虚像


练习：


1、雨后天晴的夜晚，为了不踩到地面上的积水，下列说法中正确的是（ ）


A、 迎着月光走，地面上暗处是水；背着月光走，地面上发亮处是水


B 、迎着月光走，地面上发亮处是水；背着月光走，地面上暗处是水


C、 迎着月光走或背着月光走，地面上发亮处都是水


D、 迎着月光走或背着月光走，地面上暗处都是水





2、小云同学用一只新买的激光笔照射水平水面，在竖直白墙上出现了两个红色亮点A和B，如图所示，现保持入射点O的位置不变，欲使光点A下移至A′处，应使入射光线MO绕着点O沿______方向转动（填“顺时针”或“逆时针”）；现保持入射点O的位置不变，欲使光点B下移至B′处，应使入射光线MO绕着点O沿______方向转动（填“顺时针”或“逆时针”）．








作图（利用三条特殊光线）
物距
像距
成像


特点



应用






U>2f






U=2f






f





U=f



u组别
甲
乙
丙
丁
物距（厘米）
10
15
20
30
像距（厘米）
40
30
20
15
