物理九年级全册第十八章 电功率综合与测试一课一练

这是一份物理九年级全册第十八章 电功率综合与测试一课一练，共7页。试卷主要包含了单选题，填空题，计算题，实验探究题等内容，欢迎下载使用。

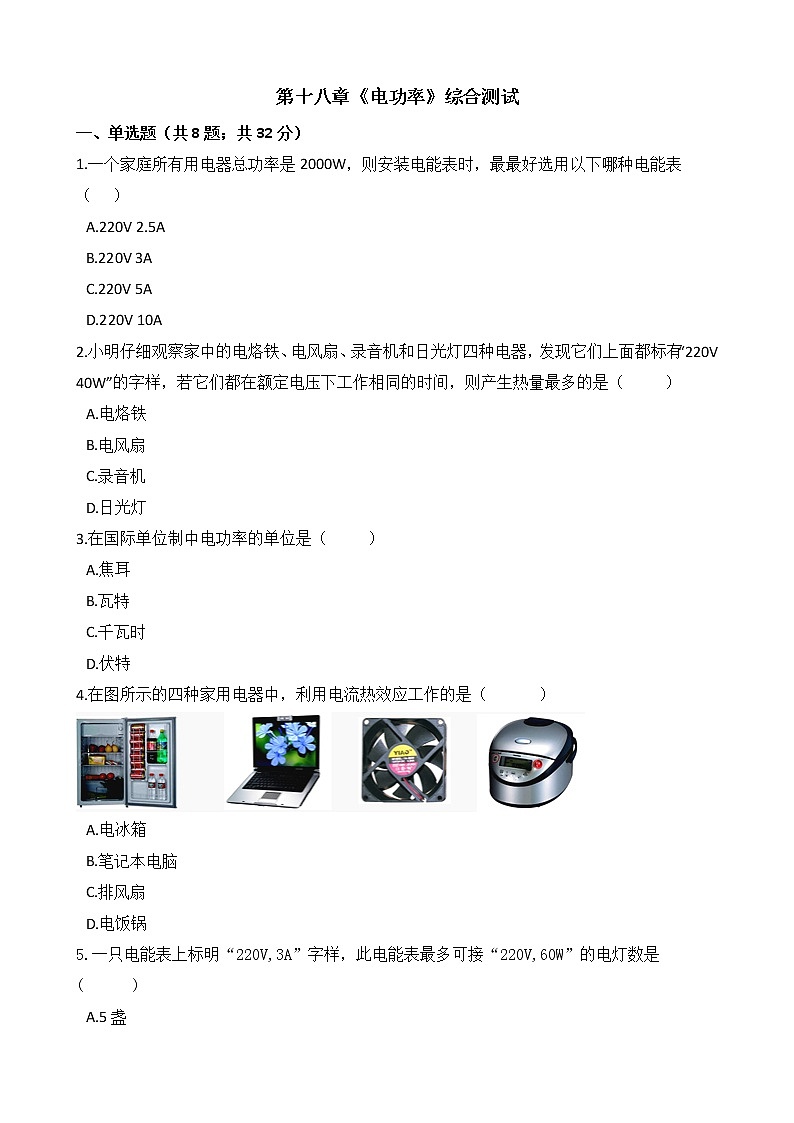

一、单选题（共8题；共32分）


1.一个家庭所有用电器总功率是2000W，则安装电能表时，最最好选用以下哪种电能表（ ）


A.220V 2.5A


B.220V 3A


C.220V 5A


D.220V 10A


2.小明仔细观察家中的电烙铁、电风扇、录音机和日光灯四种电器，发现它们上面都标有“220V 40W”的字样，若它们都在额定电压下工作相同的时间，则产生热量最多的是（ ）


A.电烙铁


B.电风扇


C.录音机


D.日光灯


3.在国际单位制中电功率的单位是（ ）


A.焦耳


B.瓦特


C.千瓦时


D.伏特


4.在图所示的四种家用电器中，利用电流热效应工作的是（ ）





A.电冰箱


B.笔记本电脑


C.排风扇


D.电饭锅


5.一只电能表上标明“220V,3A”字样，此电能表最多可接“220V,60W”的电灯数是( )


A.5盏


B.11盏


C.22盏


D.25盏

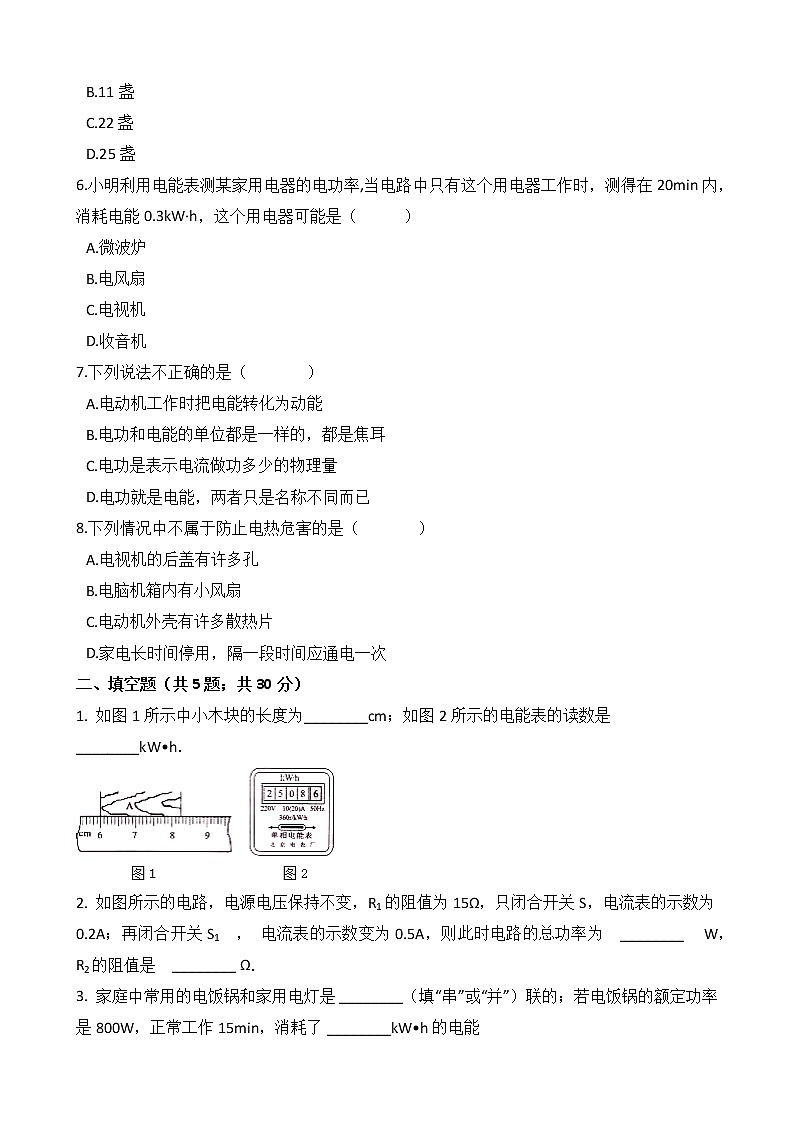

6.小明利用电能表测某家用电器的电功率,当电路中只有这个用电器工作时，测得在20min内，消耗电能0.3kW·h，这个用电器可能是（ ）


A.微波炉


B.电风扇


C.电视机


D.收音机


7.下列说法不正确的是（ ）


A.电动机工作时把电能转化为动能


B.电功和电能的单位都是一样的，都是焦耳


C.电功是表示电流做功多少的物理量


D.电功就是电能，两者只是名称不同而已


8.下列情况中不属于防止电热危害的是（ ）


A.电视机的后盖有许多孔


B.电脑机箱内有小风扇


C.电动机外壳有许多散热片


D.家电长时间停用，隔一段时间应通电一次


二、填空题（共5题；共30分）


1. 如图1所示中小木块的长度为________cm；如图2所示的电能表的读数是________kW•h．





2. 如图所示的电路，电源电压保持不变，R1的阻值为15Ω，只闭合开关S，电流表的示数为0.2A；再闭合开关S1 ， 电流表的示数变为0.5A，则此时电路的总功率为 ________ W，R2的阻值是 ________ Ω．


3. 家庭中常用的电饭锅和家用电灯是 ________（填“串”或“并”）联的；若电饭锅的额定功率是800W，正常工作15min，消耗了 ________kW•h的电能

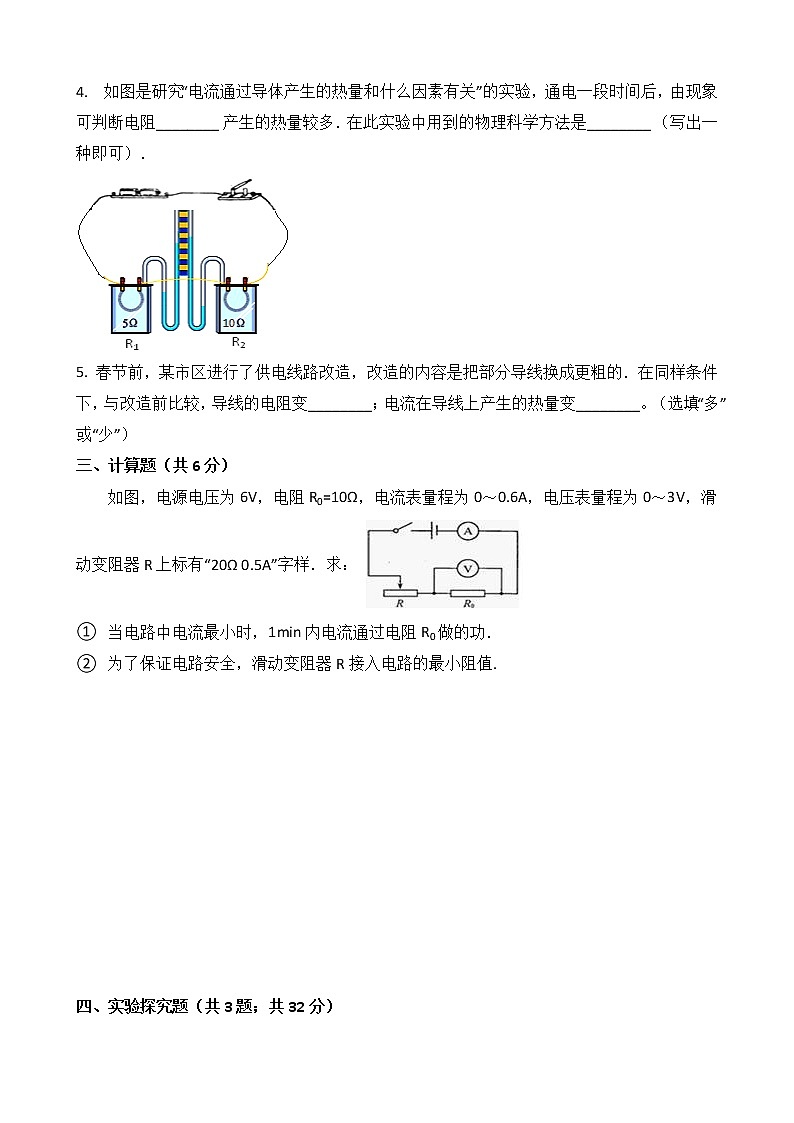

4. 如图是研究“电流通过导体产生的热量和什么因素有关”的实验，通电一段时间后，由现象可判断电阻________ 产生的热量较多．在此实验中用到的物理科学方法是________ （写出一种即可）．





5. 春节前，某市区进行了供电线路改造，改造的内容是把部分导线换成更粗的．在同样条件下，与改造前比较，导线的电阻变________；电流在导线上产生的热量变________。（选填“多”或“少”）


三、计算题（共6分）


如图，电源电压为6V，电阻R0=10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R上标有“20Ω 0.5A”字样．求：


① 当电路中电流最小时，1min内电流通过电阻R0做的功．


② 为了保证电路安全，滑动变阻器R接入电路的最小阻值.
































四、实验探究题（共3题；共32分）


1．在“测定小灯泡的电功率”的实验中，小明选取了一个标有“2.5V”的小灯泡和必要的实验器材，连接的实物电路如甲图所示：





（1）闭合开关前，老师发现甲图中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线将实物电路连接正确（只改动一根导线）；


（2）闭合开关S后，发现小灯泡不亮，电流表无示数，电压表示数接近电源电压，则故障原因可能是_______________________________________________________________________ ；


（3）排除故障后，闭合开关S，移动滑片P，使电压表的示数为2.5V，此时电流表的示数如乙图所示为________ A，则小灯泡的额定功率为________ W．


2. 在“测量小灯泡的电功率”实验中，小灯泡额定电压为3.8V（电阻约为10Ω），电路电压为6V．





（1）小敏连接了如图1所示的部分实物电路，请你用笔画线代替导线，将电路连接完整．________


（2）若有规格分别为“5Ω 1A”“20Ω 0.5A”和“50Ω 0.2A”的三个滑动变阻器供选择，为了使实验能顺利进行，应选用规格为________ 的滑动变阻器接入电路．


（3）小敏同学连接好电路后，闭合开关，他发现无论怎样移动滑动变阻器的滑片P，小灯泡都很暗，且两表示数不变，出现上述故障的原因可能是：________ ．


（4）故障排除后，再次闭合开关，移动滑动变阻器的滑片P，当电压表的示数为 3.8 V时，小灯泡正常发光，此时电流表的示数为0.34A，则小灯泡的额定功率是________ W．


（5）小敏通过移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图2所示的I﹣U图象，通过分析图象，你能得到______________________________________


（写出一条信息或规律即可）．


3. 在测定额定屯压为“2.5V”小灯泡电功率（正常发光时电阻约为8Ω）的实验中，电源为两节新干电池．





（1）连接电路时，开关应 ． 请用笔画线将图乙电路连接完整，要求滑片P向左滑动时，接入电阻变小．


（2）电路连接后，闭合开关，移动滑片（未达到最小阻值），发现灯泡不亮，电流表有示数，电压表无示数，则故障可能是________ ．


（3）排除故障后，为了测量小灯泡的额定功率，调节滑片使电压表的示数为________ V，此时电流表的示数如图丙所示，则小灯泡额定功率是________ W．


（4）若实验中电流表坏了，为了测量小灯泡的额定功率，小明选用一个R0=5Ω的电阻，设计了如图丁的电路及实验方案：


①调节滑片使电压表的示数为额定电压；


②保持滑片位置不变，只将电压表的a点接线改接到c点，测出R0两端的电压U0 ， 通过计算得到小灯泡的额定功率．


指出他的设计方案中存在的两个问题：


问题一：____________________________________________________________________；


问题二：____________________________________________________________________．





答案


一、1—8 DABDB ADD


二、1. 2.25cm；2508.6kW•h 2. 1.5；10 3. 并；0.2 4. R2；转换法 5. 小；少


三、


①由图R与R0 串联，当滑片在左端最大处时电路总电阻最大，电流最小，此时电路中电流：


I=U/R0+R=6V/10Ω+20Ω=0.2A，


W=UIt=I2 Rt


1min内电流通过电阻R0 做的功：W0 =I2 R0 t=（0.2A）2 ×10Ω×60s=24J


②由题电流表量程为0～0.6A，滑动变阻器R规格为“20Ω 0.5A”，为保证电路安全，电路中最大电流为0.5A，


所以：U/R0+R≤0.5A，即：6V/10Ω+R≤0.5A，解得R≥2Ω，


为保证电路安全，电压表示数（R0 两端电压）不超过3V，


所以：U/R0+R×R0 ≤3V，即：6V/10Ω+R×10Ω≤3V，解得R≥10Ω，


由上可知：为了保证电路安全，滑动变阻器R接入电路的最小阻值为10Ω。


四、1. （1）


（2）小灯泡断路


（3）0.32；0.8


2. （1）


（2）20Ω 0.5A


（3）滑动变阻器的两下接线柱接入电路


（4）1.292


（5）灯泡功率是0.05W


3. （1）连接电路时，开关应断开,


如图：





（2）灯泡短路（3）2.5；0.75


（4）无论怎样调节变阻器，都不能使灯泡正常发光 ；只将电压表的a点接线改接到c点，电压表的正负接线柱接反，无法测出R0两端的电压
