一、单选题（共8题；共32分）

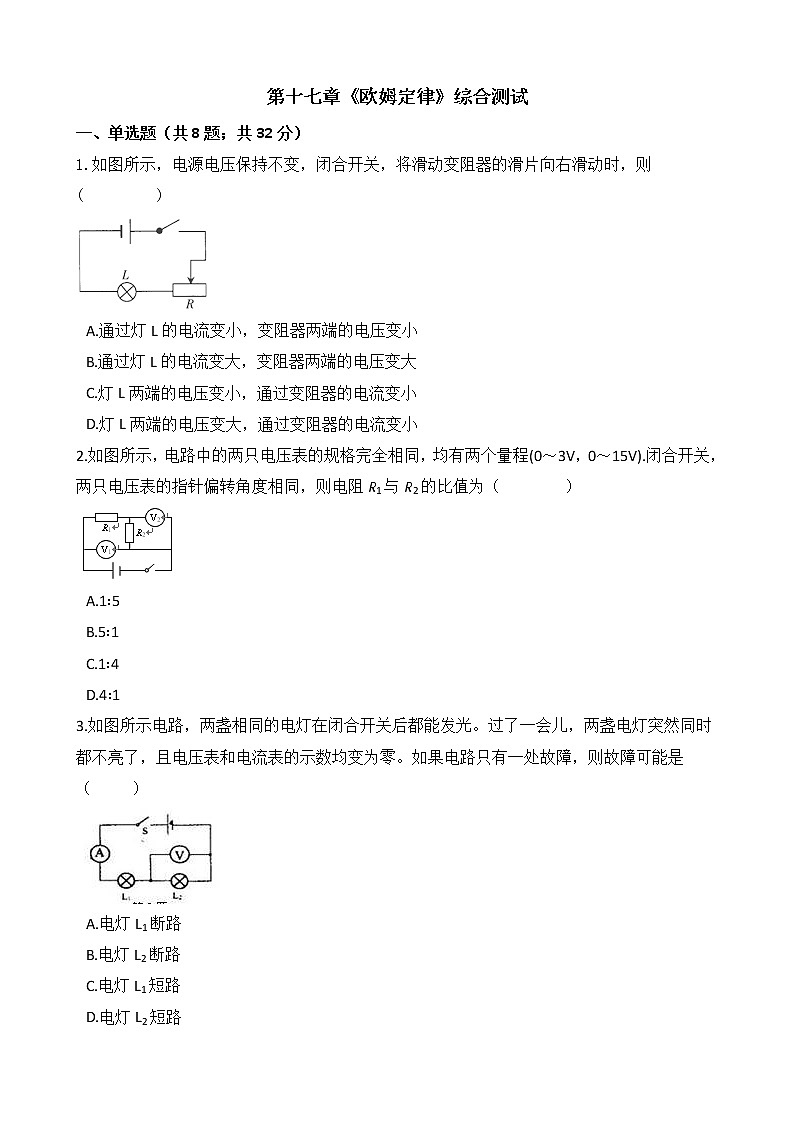

1.如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右滑动时，则( )





A.通过灯L的电流变小，变阻器两端的电压变小


B.通过灯L的电流变大，变阻器两端的电压变大


C.灯L两端的电压变小，通过变阻器的电流变小


D.灯L两端的电压变大，通过变阻器的电流变小


2.如图所示，电路中的两只电压表的规格完全相同，均有两个量程(0～3V，0～15V).闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为（ ）





A.1∶5


B.5∶1


C.1∶4


D.4∶1


3.如图所示电路，两盏相同的电灯在闭合开关后都能发光。过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零。如果电路只有一处故障，则故障可能是（ ）





A.电灯L1断路


B.电灯L2断路


C.电灯L1短路


D.电灯L2短路

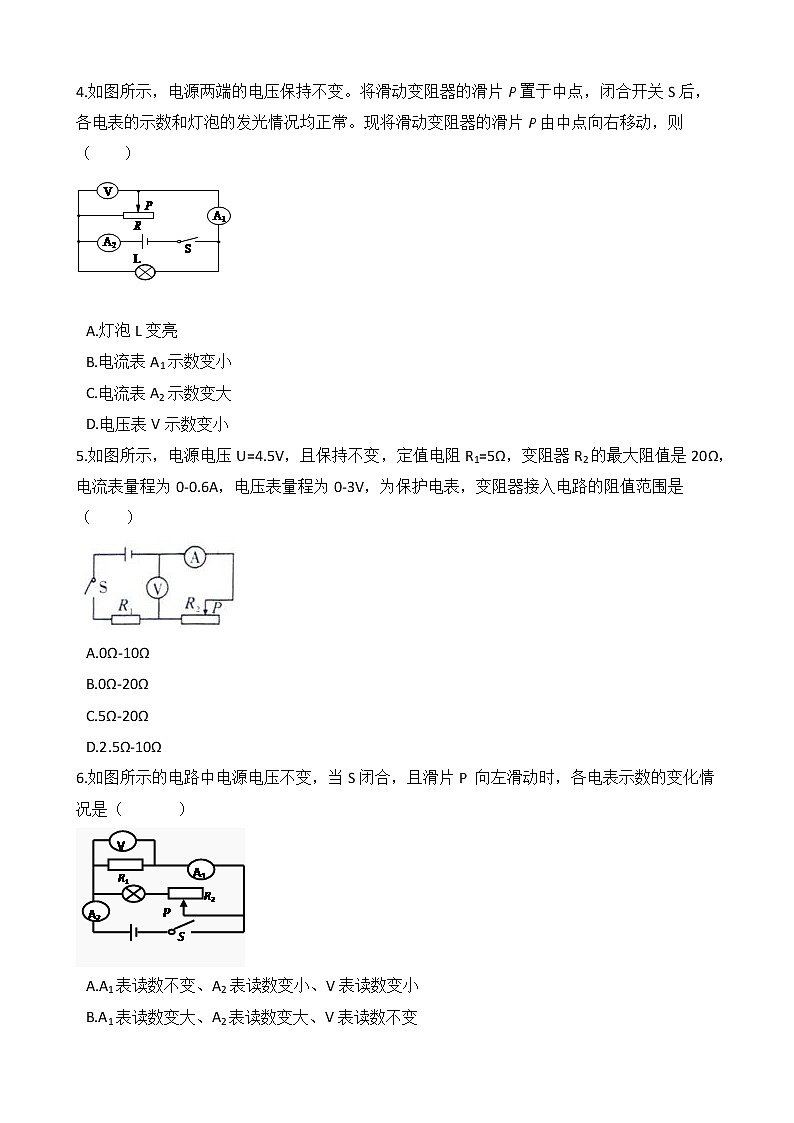

4.如图所示，电源两端的电压保持不变。将滑动变阻器的滑片P置于中点，闭合开关S后，各电表的示数和灯泡的发光情况均正常。现将滑动变阻器的滑片P由中点向右移动，则（ ）





A.灯泡L变亮


B.电流表A1示数变小


C.电流表A2示数变大


D.电压表V示数变小


5.如图所示，电源电压U=4.5V，且保持不变，定值电阻R1=5Ω，变阻器R2的最大阻值是20Ω，电流表量程为0-0.6A，电压表量程为0-3V，为保护电表，变阻器接入电路的阻值范围是（ ）





A.0Ω-10Ω


B.0Ω-20Ω


C.5Ω-20Ω


D.2.5Ω-10Ω


6.如图所示的电路中电源电压不变，当S闭合，且滑片P 向左滑动时，各电表示数的变化情况是（ ）





A.A1表读数不变、A2表读数变小、V表读数变小


B.A1表读数变大、A2表读数变大、V表读数不变


C.A1表读数变小、A2表读数变大、V表读数变大


D.A1表读数不变、A2表读数变大、V表读数不变


7.在做测量小灯泡的电阻实验时，不慎将电压表和电流表的位置对换，其后果是（ ）


A.电压表和电流表都可能烧坏


B.电压表不会烧坏


C.电压表可能烧坏，电流表不会烧坏


D.两表都不会烧坏

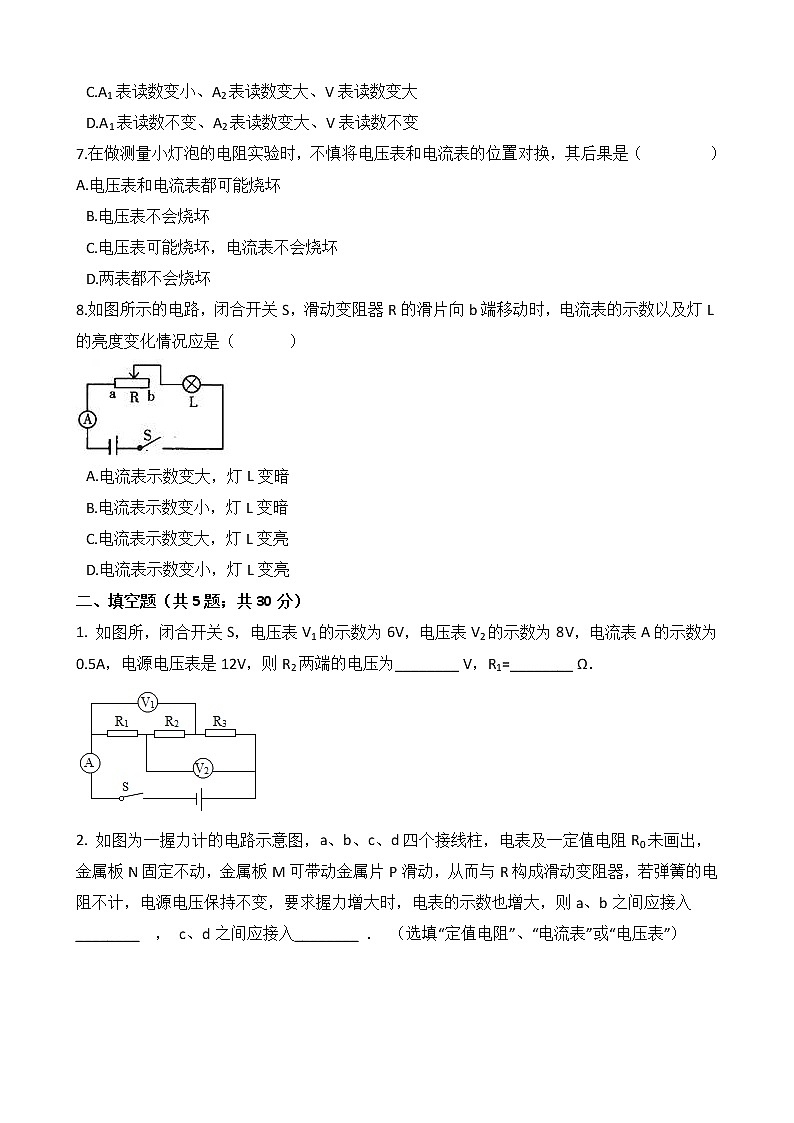

8.如图所示的电路，闭合开关S，滑动变阻器R的滑片向b端移动时，电流表的示数以及灯L的亮度变化情况应是（ ）





A.电流表示数变大，灯L变暗


B.电流表示数变小，灯L变暗


C.电流表示数变大，灯L变亮


D.电流表示数变小，灯L变亮


二、填空题（共5题；共30分）


1. 如图所，闭合开关S，电压表V1的示数为6V，电压表V2的示数为8V，电流表A的示数为0.5A，电源电压表是12V，则R2两端的电压为________ V，R1=________ Ω．





2. 如图为一握力计的电路示意图，a、b、c、d四个接线柱，电表及一定值电阻R0未画出，金属板N固定不动，金属板M可带动金属片P滑动，从而与R构成滑动变阻器，若弹簧的电阻不计，电源电压保持不变，要求握力增大时，电表的示数也增大，则a、b之间应接入________ ， c、d之间应接入________ ． （选填“定值电阻”、“电流表”或“电压表”）





3. 如图所示的电路，电源电压保持不变，R1的阻值为15Ω，只闭合开关S，电流表的示数为0.2A；再闭合开关S1，电流表的示数变为0.5A，则此时电路的总功率为 ________ W，R2的阻值是 ________ Ω．


4. 如图所示，电源电压为3V．闭合开关后，小灯泡L1、L2都不亮．小鹭同学用电压表检测后，得出L1断路的结论．其测量结果应该是：Uab=________V，Ubc=________ V，Uac=3V．





5.电阻R1=6Ω，R2=12Ω，把它们串联接入一个电路中，则总电阻为________Ω，通过R1和R2的电流之比为________.


三、计算题（共6分）


如图所示的电路，电源电压保持不变。闭合开关S1、S2 ， 电压表示数为3V，电流表示数为0.3A；断开S2后，电压表示数为2V。求电阻R2的阻值。




















四、实验探究题（共3题；共32分）


1 .做伏安法测电阻的实验时同学们设计了如图1所示的电路图。





（1）开关闭合前，滑动变阻器的滑片P应罝于________ 端（选填“A”或“B”）


（2）滑动变阻器在此实验中所起的作用是：________ ；________ ；


（3）若某次实验电流表和电压表的示数如图2所示，则电流表的示数是________ A，电压表的示数是________ V，电阻Rx的阻值是________ Ω．





2. 小明利用如图甲所示的电路探究电流跟电阻的关系.已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω.





（1）请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）.


（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图像.


①由图像可以得出结论：电压一定时，________ .


②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是________ ，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为________ V时，读出电流表的示数.


（3）为完成整个实验，应该选取最大阻值不小于________ Ω的滑动变阻器.





3. 某实验小组在探究“电流大小与哪些因素有关”的实验中：





（1）连接电路时，开关应 ， 请用笔画线代替导线，根据图甲将图乙所示的实物电路连接完整 .


（2）合开关前，图乙中滑动变阻器的滑片P应位于________ （选填“A”或“B”）端 .


（3）闭合开关后，发现电压表有示数，电流表无示数，则故障原因可能是________


（4）排除故障后，通过实验得到数据如表1所示，其中第1次实验的电流表示数如图丙所示，为________ A，根据表1中的数据，可得出结论：________


表（一）





（5）实验小组继续继续探究电流与电阻的关系，将电阻R先后更换为5Ω和15Ω的电阻进行实验，得到的数据如表2所示，通过分析表2的数据可知，实验小组在操作过程中存在的错误是：________ ．


表（二）








答案


一、1—8 CDABDDDB


二、1. 2；8 2. 电压表；定值电阻 3. 1.5；10 4. 3；0 5. 18|1：1


三、


解：当闭合开关S1、S2时，等效电路如图甲；断开S2后，等效电路如图乙。





由图甲可得：


由图乙可得：


所以：


四、


1. （1）B（2）保护电路；改变电路电流（3）0.5；2.4；4.8


2. （1）


（2）电流跟电阻成反比；断开开关；2.5


（3）35


3. （1）解：（1）连接电路前，开关必须断开 ， 避免在连接的过程因错误连接造成短路；根据电路图连接实物电路图，把电阻与滑动变阻器串联接入电路，电压表并联在电阻两端，电路图如图所示．





（2）B


（3）电阻R断路


（4）0.10；在电阻一定时，通过导体的电流与导体两端的电压成正比


（5）没有移动滑动变阻器的滑片，使电阻两端的电压不变。


实验序号
1
2
3
电阻R/Ω
R
电压U/V
1.0
1.5
2.0
电流I/A
0.15
0.20
实验序号
3
4
5
电阻R/Ω
R
5
15
电压U/V
2.0
1.5
2.3
电流I/A
0.20
0.30
0.15
