2-专项素养综合全练(二)　电路的连接与设计2026人教版（2024）初中物理九年级全一册同步习题课件（含答案）

这是一份2-专项素养综合全练(二)　电路的连接与设计2026人教版（2024）初中物理九年级全一册同步习题课件（含答案），共27页。

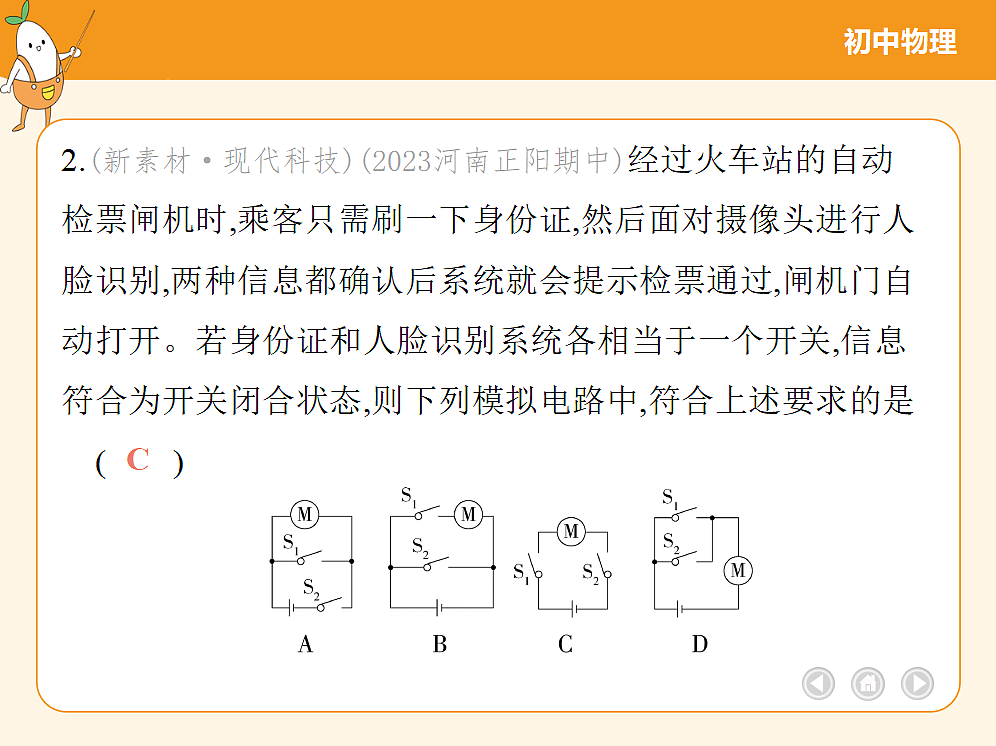

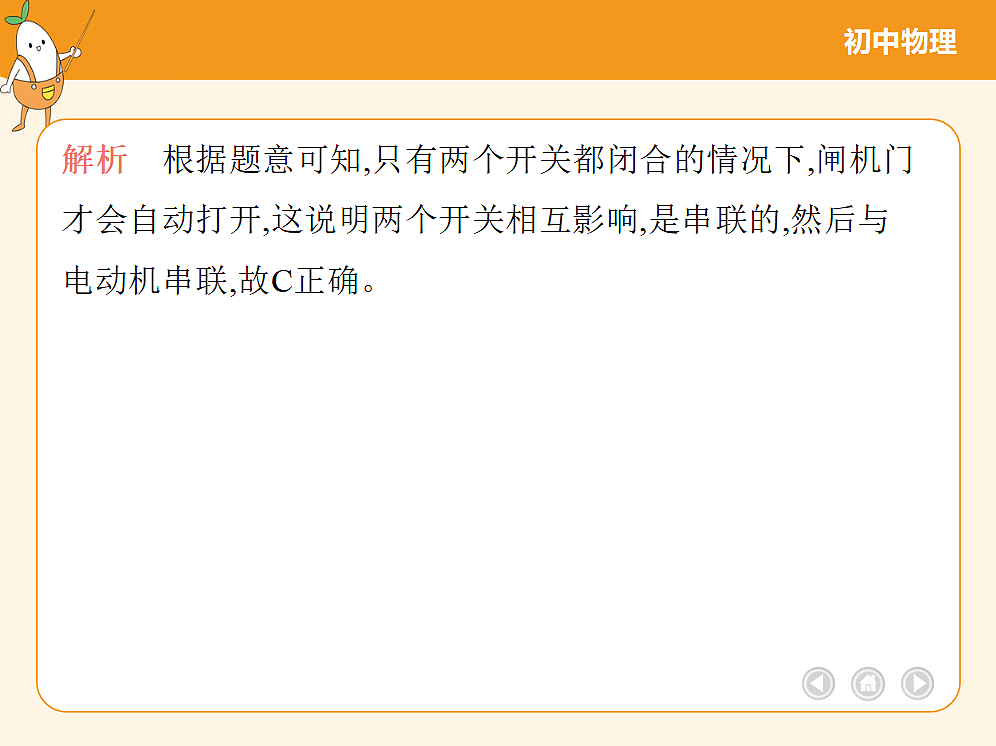

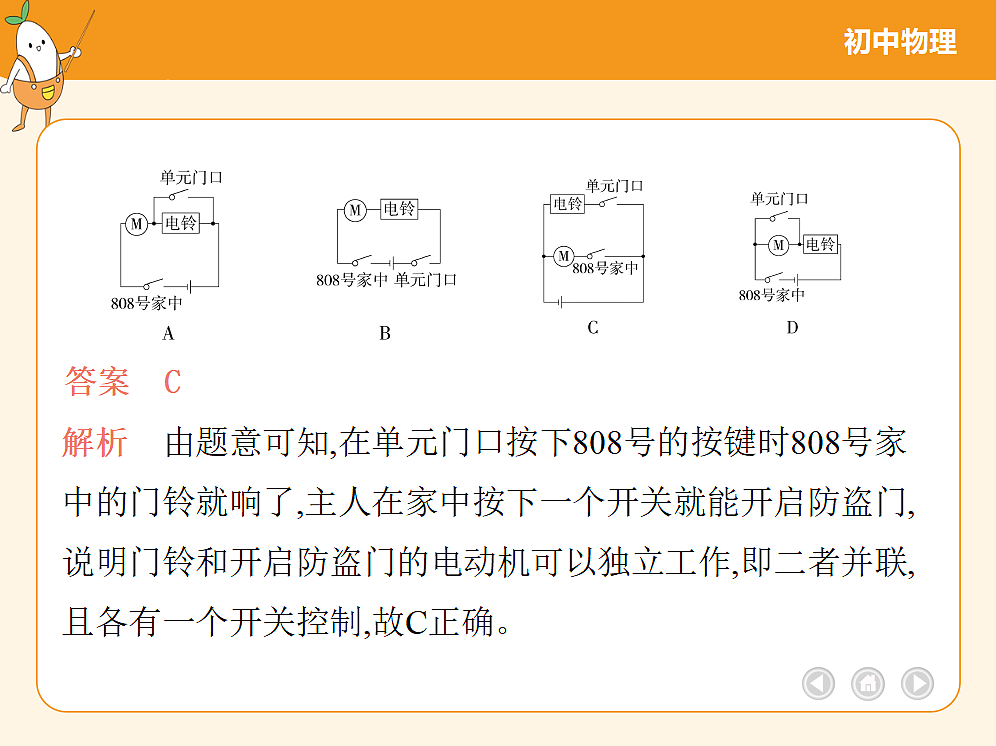

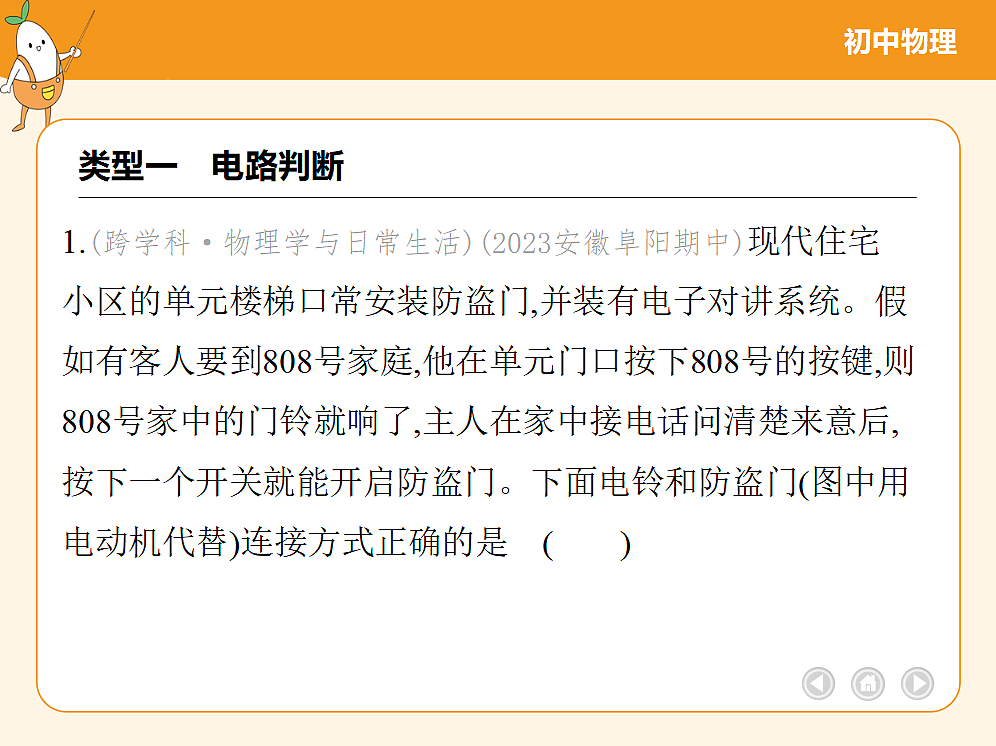

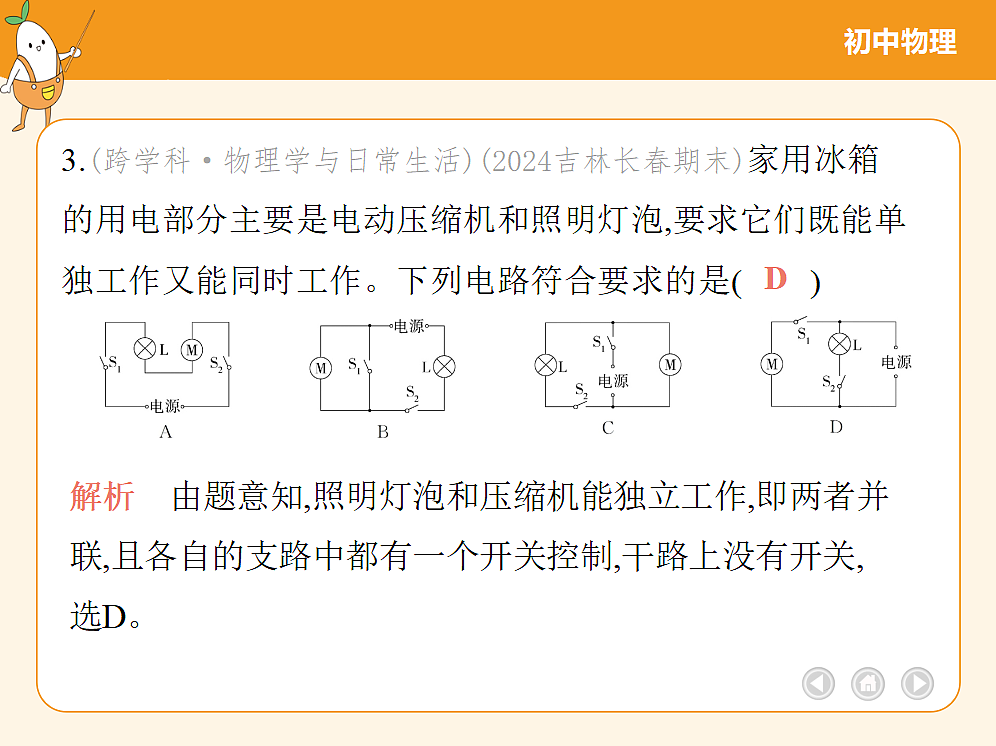

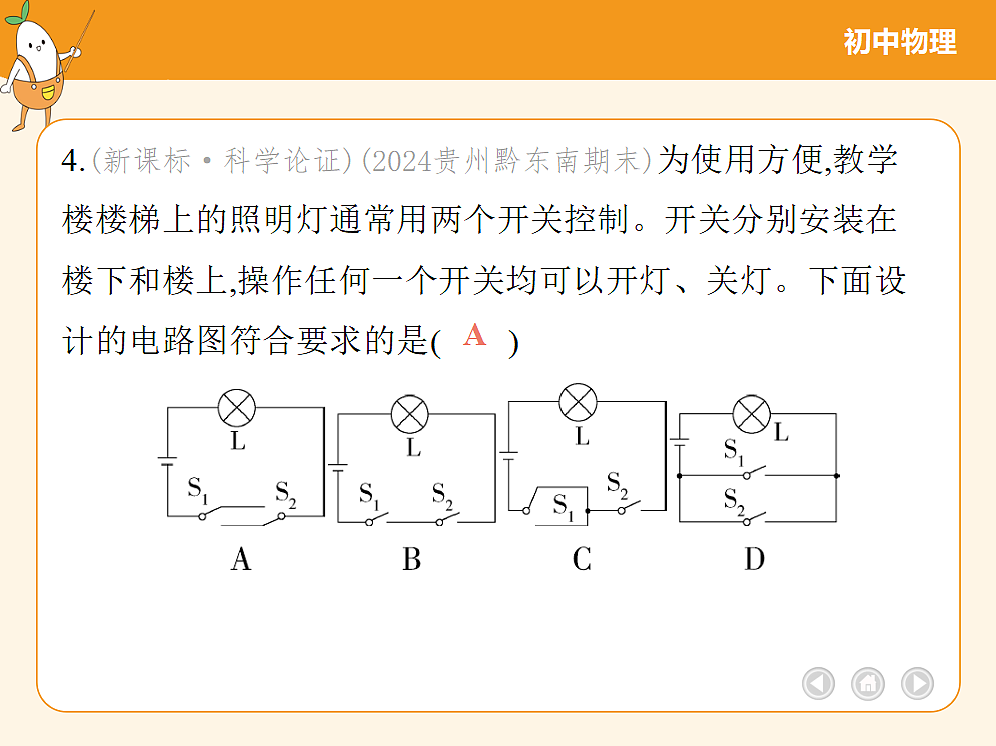

电路的连接与设计1.(跨学科·物理学与日常生活)(2023安徽阜阳期中)现代住宅小区的单元楼梯口常安装防盗门,并装有电子对讲系统。假如有客人要到808号家庭,他在单元门口按下808号的按键,则808号家中的门铃就响了,主人在家中接电话问清楚来意后,按下一个开关就能开启防盗门。下面电铃和防盗门(图中用电动机代替)连接方式正确的是 (　    )答案　C解析　由题意可知,在单元门口按下808号的按键时808号家中的门铃就响了,主人在家中按下一个开关就能开启防盗门,说明门铃和开启防盗门的电动机可以独立工作,即二者并联,且各有一个开关控制,故C正确。2.(新素材·现代科技)(2023河南正阳期中)经过火车站的自动检票闸机时,乘客只需刷一下身份证,然后面对摄像头进行人脸识别,两种信息都确认后系统就会提示检票通过,闸机门自动打开。若身份证和人脸识别系统各相当于一个开关,信息符合为开关闭合状态,则下列模拟电路中,符合上述要求的是 (　    )C解析　根据题意可知,只有两个开关都闭合的情况下,闸机门才会自动打开,这说明两个开关相互影响,是串联的,然后与电动机串联,故C正确。3.(跨学科·物理学与日常生活)(2024吉林长春期末)家用冰箱的用电部分主要是电动压缩机和照明灯泡,要求它们既能单独工作又能同时工作。下列电路符合要求的是(　    )D解析　由题意知,照明灯泡和压缩机能独立工作,即两者并联,且各自的支路中都有一个开关控制,干路上没有开关,选D。A解析    A图中S1和S2为单刀双掷开关,只有两开关同时上掷或同时下掷时灯泡才发光,任意一个开关都可以开灯、关灯,故A正确;B图中两个开关串联,相互影响,只有两个开关都闭合时,灯泡才发光,故B错误;C图中S1为单刀双掷开关,S2为单刀单掷开关,当S2断开时,无论S1往哪个方向掷,灯泡都不能发光,故C错误;D图中两个开关并联,闭合S1或S2都能使灯泡发光,但是只有两个开关都断开时,灯泡才熄灭,故D错误。5.(跨学科·物理学与日常生活)(2024吉林长春九台期末)在居民楼的楼道中,装有声控开关和光控开关共同控制的楼道灯,夜晚,当有人走动发出声音时,电路接通,灯亮。白天,无论发出多大的声音,灯也不亮。请将图中的器材连成符合楼道要求的电路。解析　由题意知,灯泡由两个开关同时控制,只有两个开关都接通时,灯泡才能发光。解析　由题意可知,两个电灯并联,前门的开关串联在红灯所在支路上,后门的开关串联在绿灯所在支路上,电铃串联在干路上。7.(2024河南封丘期中)现有器材:电源、两个开关(S1和S2)、两个小灯泡(L1和L2)、若干导线。请在虚线框中画出符合要求的电路图,要求:S1和S2都闭合时,L1亮、L2不亮;S1闭合、S2断开时,两灯都亮。解析　由题意可知,两灯和S1应串联在电路中,开关S2与L2并联。8.(2024辽宁大连期中)按要求设计电路,并将电路图画在虚线框中。要求:(1)L1、L2并联,开关控制整个电路。(2)电流表测经过L1的电流。解析    L1、L2并联,开关控制整个电路,则开关在干路中;电流表测经过L1的电流,则电流表与L1串联在一条支路中。9.(新课标·劳动教育)(2024山西中阳期中)小明在厨房里烹饪菜肴时,感觉到油烟气呛鼻,于是利用所学的物理知识计划对厨房的电路进行改造。已知小明家厨房现在只有一个照明灯和一个开关,他想给家里的厨房添加一个换气扇(用电动机符号表示),为了节约用电,再添加一个开关使照明灯、换气扇能单独工作,且能同时工作。请你帮助小明设计出电路图。  解析　由题意可知,照明灯与换气扇工作时互不影响,两者并联,分别由一个开关控制。  解析　由题意可知,风扇工作时,灯泡可以不发光,说明灯泡与风扇并联;开关S1既控制灯泡,又控制风扇,且只闭合开关S1时,只有风扇工作,开关S1与S2同时闭合时,灯泡才可以工作,当只闭合S2时,风扇和灯泡都不工作,说明开关S1在干路上,S2串联在灯泡所在的支路上。解析　由电路图知,灯与电铃并联,S1在干路上(控制所有用电器),S2控制电铃。根据电流流向法,先从电源正极出发依次串联开关S1、S2、电铃,回到负极,然后把灯泡并联在电铃和开关S2支路的两端即可。  解析　由实物图知,两灯并联,开关S、电流表在干路上,开关S1、灯L1在一条支路,灯L2单独一条支路。13.(2024云南开远一中期中)按电路图连接实物图。  解析　由电路图知,两灯并联,电流表测量干路中的电流,开关S1在干路上控制整个电路,开关S2在L2支路上;在不知道干路电流大小的情况下,电流表选用大量程。
