我们上一节课学习了时间和位移，时间和位移能不能放在一起直观的描述？又有哪些常用的测量时间和位移的方法？
高中物理必修第一册课件

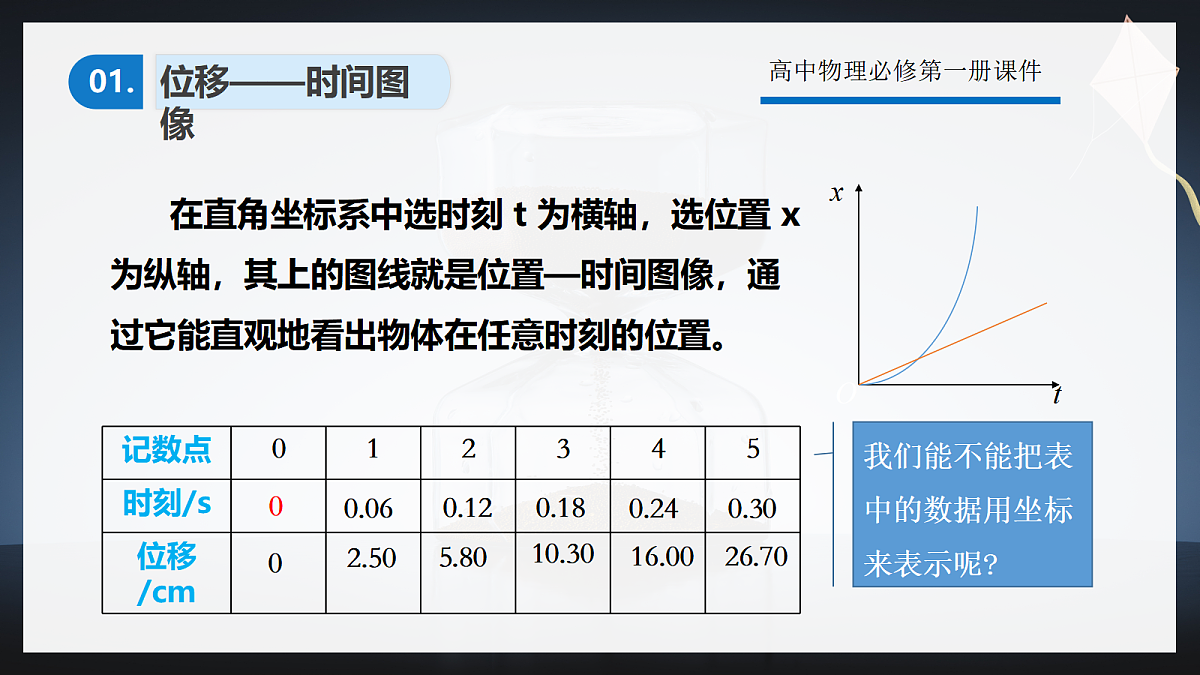

在直角坐标系中选时刻 t 为横轴，选位置 x为纵轴，其上的图线就是位置—时间图像，通过它能直观地看出物体在任意时刻的位置。
我们能不能把表中的数据用坐标来表示呢?

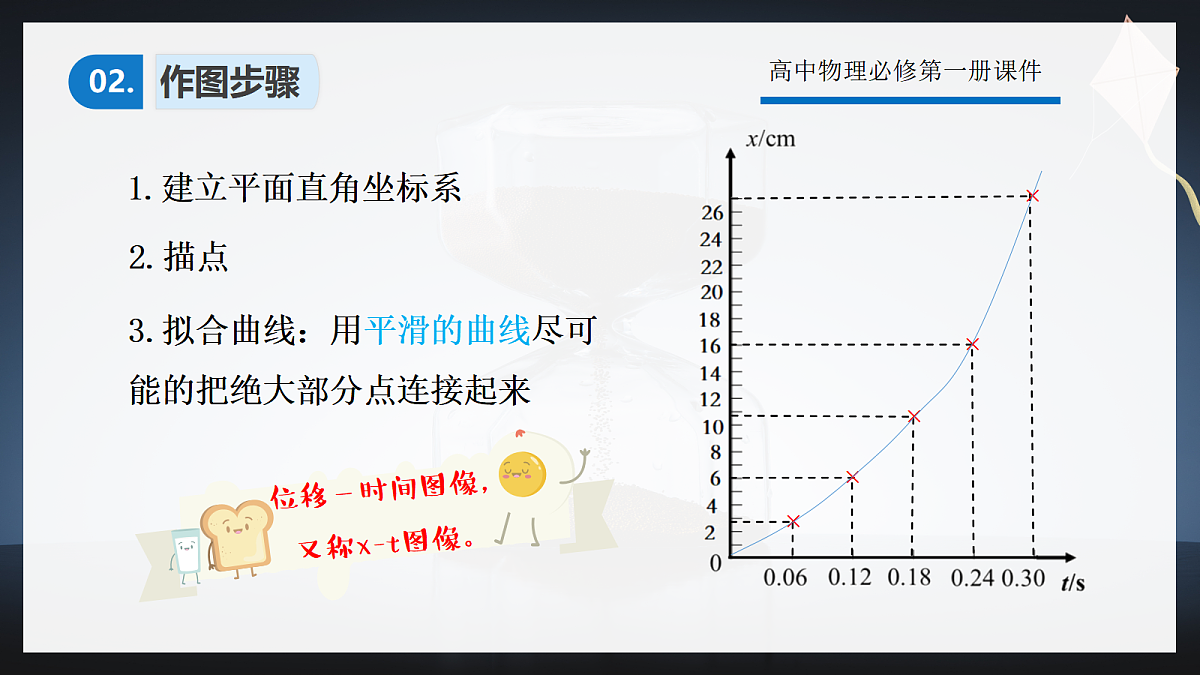

1.建立平面直角坐标系
3.拟合曲线：用平滑的曲线尽可能的把绝大部分点连接起来

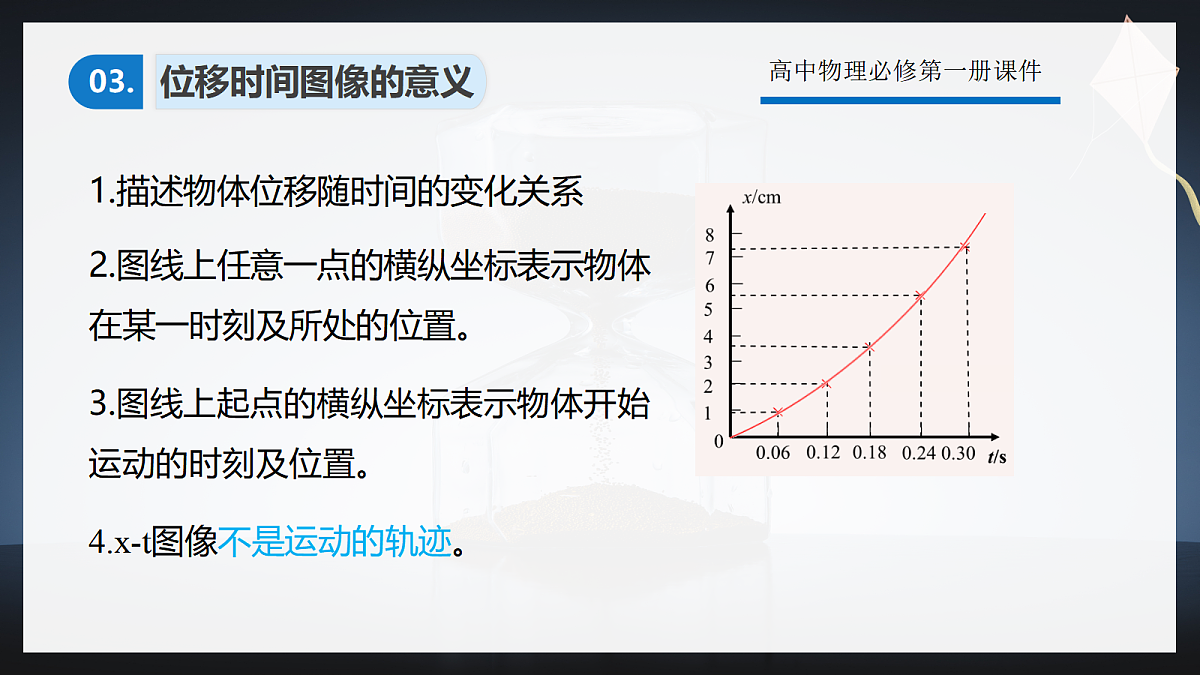

1.描述物体位移随时间的变化关系
2.图线上任意一点的横纵坐标表示物体在某一时刻及所处的位置。
3.图线上起点的横纵坐标表示物体开始运动的时刻及位置。
4.x-t图像不是运动的轨迹。

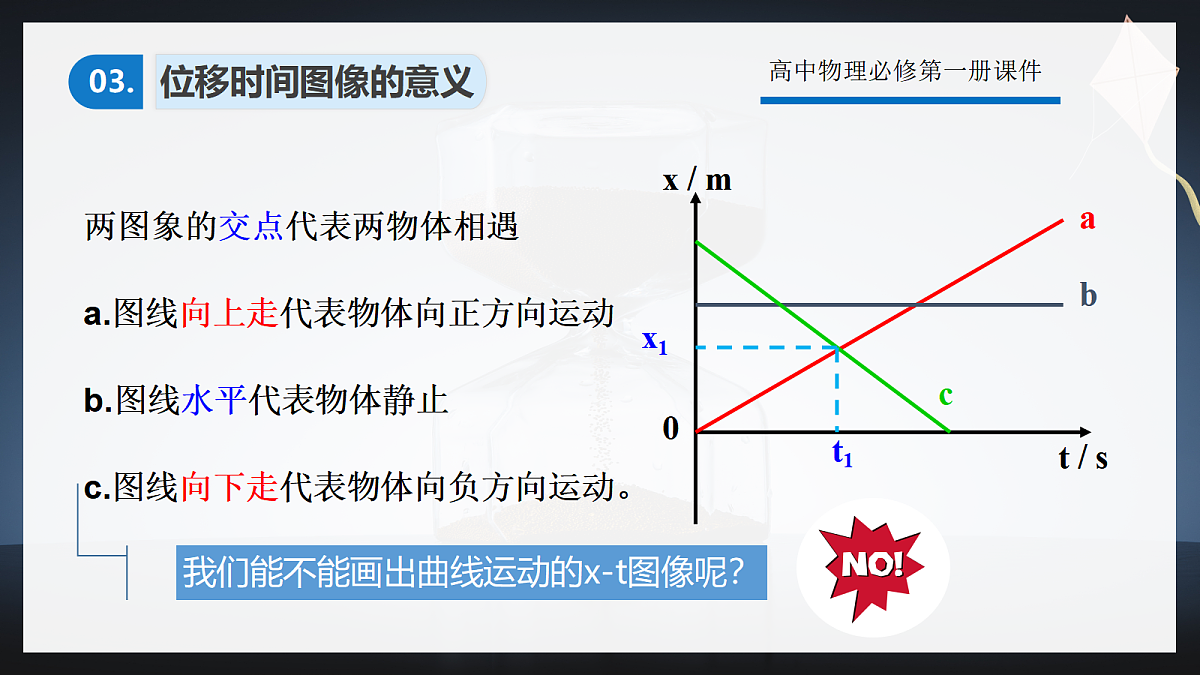

两图象的交点代表两物体相遇
b.图线水平代表物体静止
a.图线向上走代表物体向正方向运动
c.图线向下走代表物体向负方向运动。
我们能不能画出曲线运动的x-t图像呢？
甲、乙、丙三位同学同时出发，他们的x­t图像如图所示，在0～t1时间内，下列说法正确的是（　　）A．甲、丙做曲线运动，乙做直线运动B．他们的路程关系：s甲>s乙>s丙C．他们的位移相等D．他们的位移关系：x甲>x乙=x丙
一辆玩具汽车在操场上沿着平直路面行驶，以x表示它对于出发点的位移。图为汽车在t=0到t=6min这段时间的x- t图像，由图像可知：（　　）A．汽车一直做匀速运动B．汽车在3min时离出发点距离3mC．汽车6min内的位移大小为6mD．汽车6min运动的总路程为16m
生活中，我们可以用照相的方法记录物体的位置。
我们可以用钟表记录物体运动的时刻。
可用频闪照相的方法同时记录运动的时刻和位置。
直流？交流？
工作电压： .打点周期： .打点方式： .记录信息： .
频率50Hz，每隔0.02秒打一次点。
工作电压： .打点周期： .打点方式： .记录信息： .
1.固定计时器。2.穿纸带。3.先启动电源，再拉纸带，随后立即关电源。
4.利用刻度尺从参考点测量位移数值，设计表格记录数据。
5.利用表格记录数据，合理选取标度做出x-t图像。
通过点迹判断物体的运动规律
通过研究纸带，间接的反映物体运动情况：1. 打出的点越密，则运动越慢；2. 若打出的点间距相等，则物体做匀速直线运动。
使用电火花计时器分析物体运动情况的实验中，以下基本步骤正确的排列顺序为 （填步骤前的选项字母）。A.把电火花计时器固定在桌子上B.安放纸带C.松开纸带，让物体带着纸带运动D.接通220V交流电源E.按下脉冲输出开关，进行打点
【参考答案：ABDEC】
电磁打点计时器是一种使用 电源的计时仪器，其工作电压约为 V。若电源频率为50Hz，则打点的时间间隔为 s。如果每打5个点取一个计数点，那么相邻两个计数点间的时间间隔为 s。如图A、B、C、D是打点计时器在纸带上打下的四个点，从图中读出A、B两点间距s= cm。
【参考答案：交变 8 0.02 0.10 0.70】
1.图线上任意一点的横纵坐标表示物体在某一时刻及所处的位置。
2.图线上起点的横纵坐标表示物体开始运动的时刻及位置。
3.x-t图像表示的是位移随时间变化的情况不是运动的轨迹。
如图所示是一物体的x-t图像，则该物体在6s内的位移是（　　）A．0 B．6 mC．10 m D．12 m
猫和老鼠的家分别在同一条笔直街道上。老鼠从家出发沿街缓慢寻找食物的方向正好冲着猫的家。在自家门口的猫看到后立刻以最大速度飞奔而上捕获老鼠后回家(假设老鼠没有发现危险)。下列x-t图中，大致能反映上述过程的是A． B． C． D．
甲、乙两辆汽车在一条平直公路上行驶，以x表示汽车相对于出发点的位移，如图近似反映了两车在0~t3时间内运动的x- t图像，以下说法正确的是（　　）A．甲车在0~t3时间内一直向一个方向运动B．两车在t3时刻速度相同C．两车在0~t3时间内路程相同D．两车在0~t3时间内位移相同
(1)打点计时器是一种使用 电源的仪器，若电源频率为50Hz，则每隔 打一个计时点；(2)如图所示的三条相同长度的纸带，是某同学练习使用打点计时器得到的纸带，已知纸带的左端先通过打点计时器，从点迹的分布情况可以断定：①纸带 通过打点计时器所用的时间最长；②三条纸带进行比较发现，A和C两条纸带的点间距离 （选填“均匀”或“不均匀”）。
【参考答案：交流 0.02s A 均匀】
打点计时器是高中物理实验中常用的实验器材，请你完成下列有关问题。(1)打点计时器是 的仪器；(2)如图A、B是两种打点计时器，其中A是 打点计时器，工作电压 V，与B相比A的优点是 ，B是 打点计时器；(3)打点计时器使用的电源为 （选填“交流”或“直流”）电源，打点的时间间隔为0.02s。如果打点时间间隔为0.019s，则电网中交变电流的频率稍有 （选填“增大”、“减小”或“不变”）。
【参考答案： 计时 电火花 220 阻力较小 电磁 交流 增大】
