专项素养综合全练(一)　力的示意图2026人教版（2024）初中物理8年级下册同步习题课件（含答案）

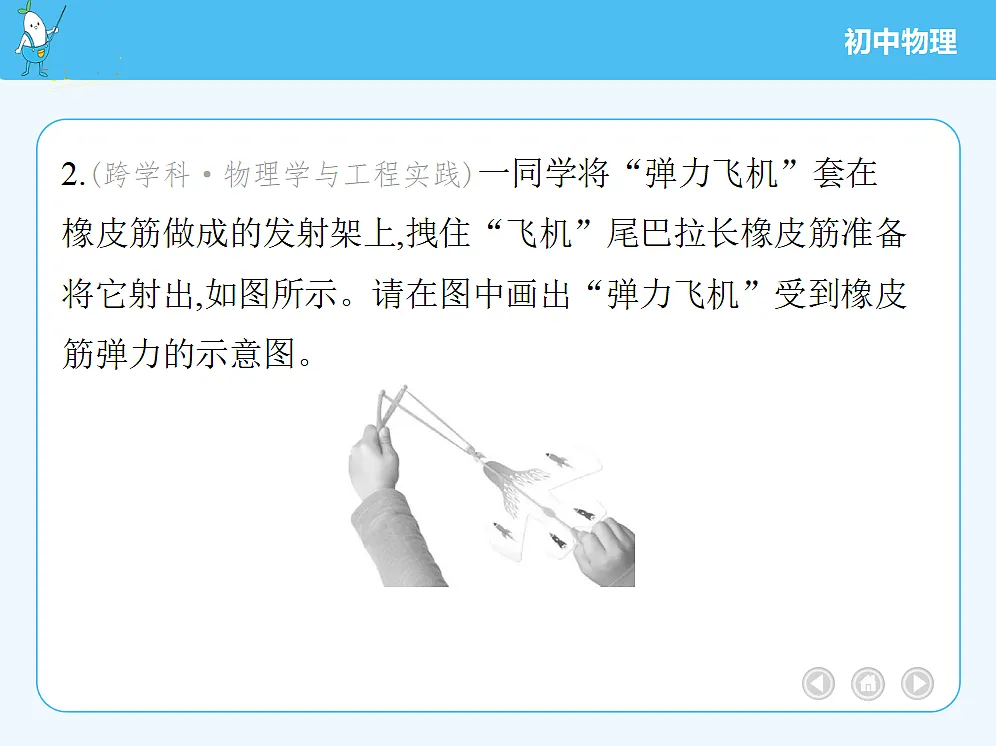

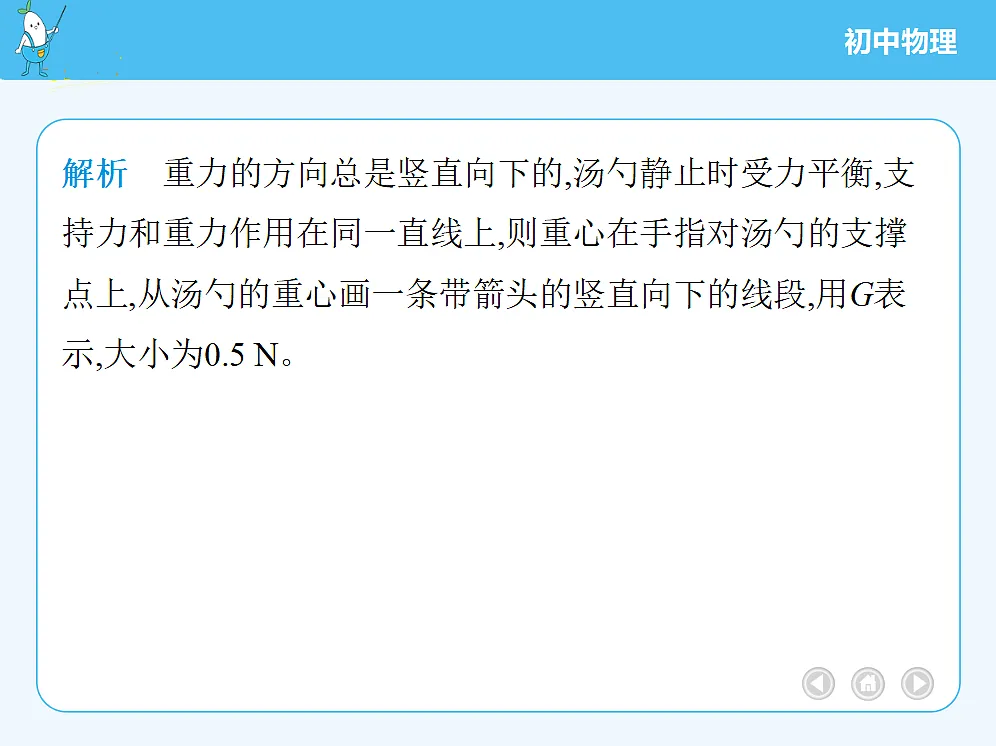

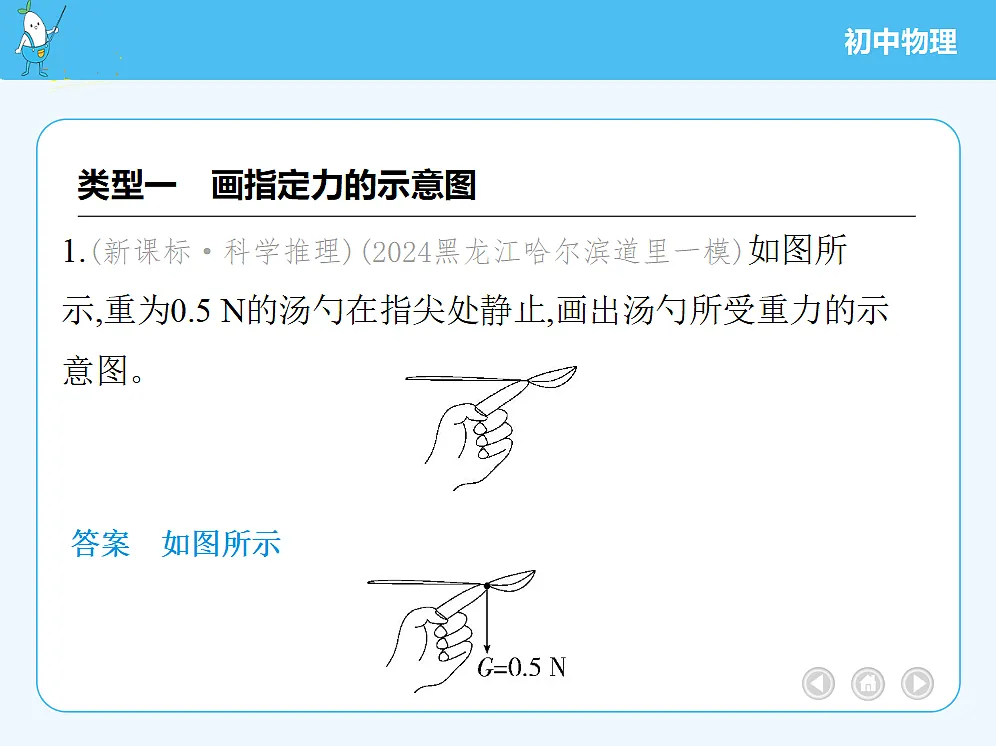

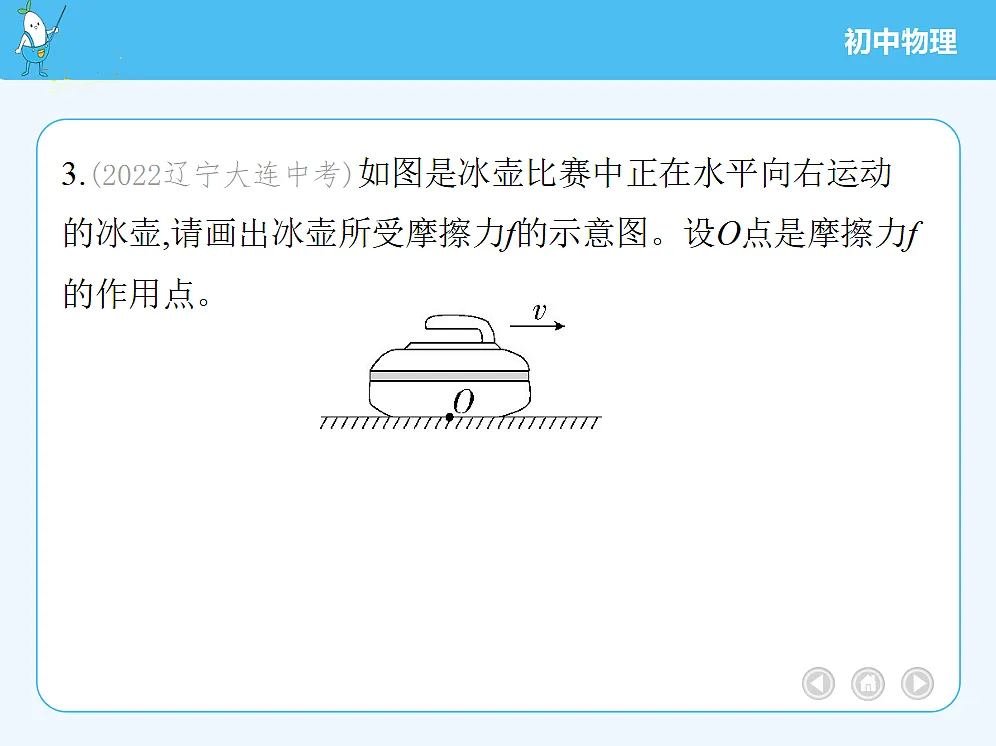

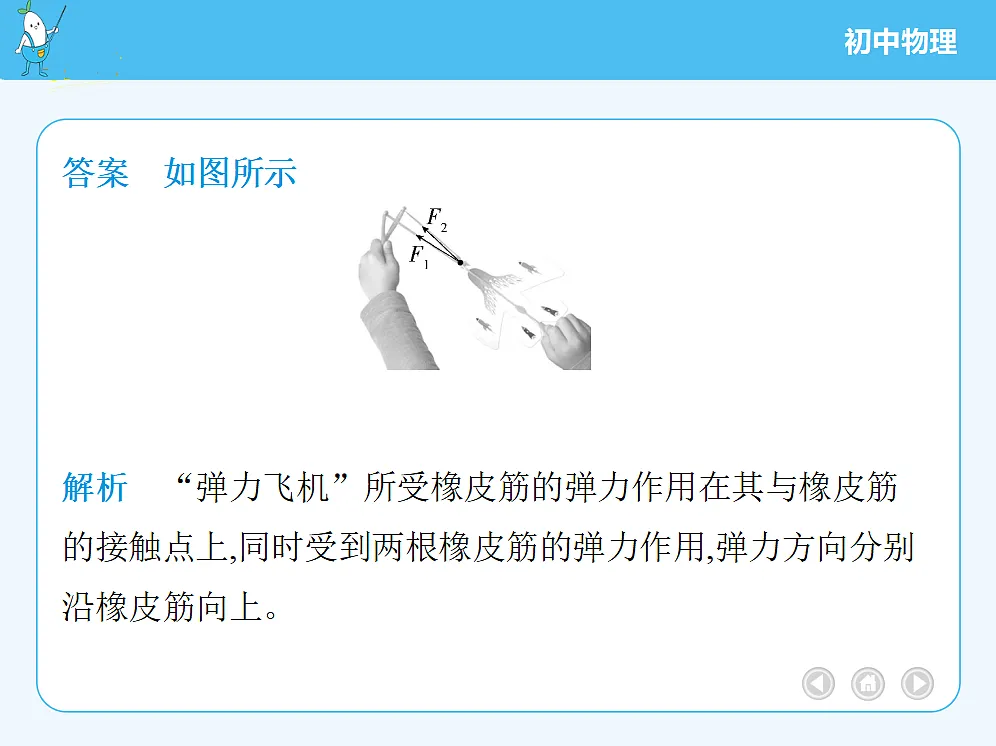

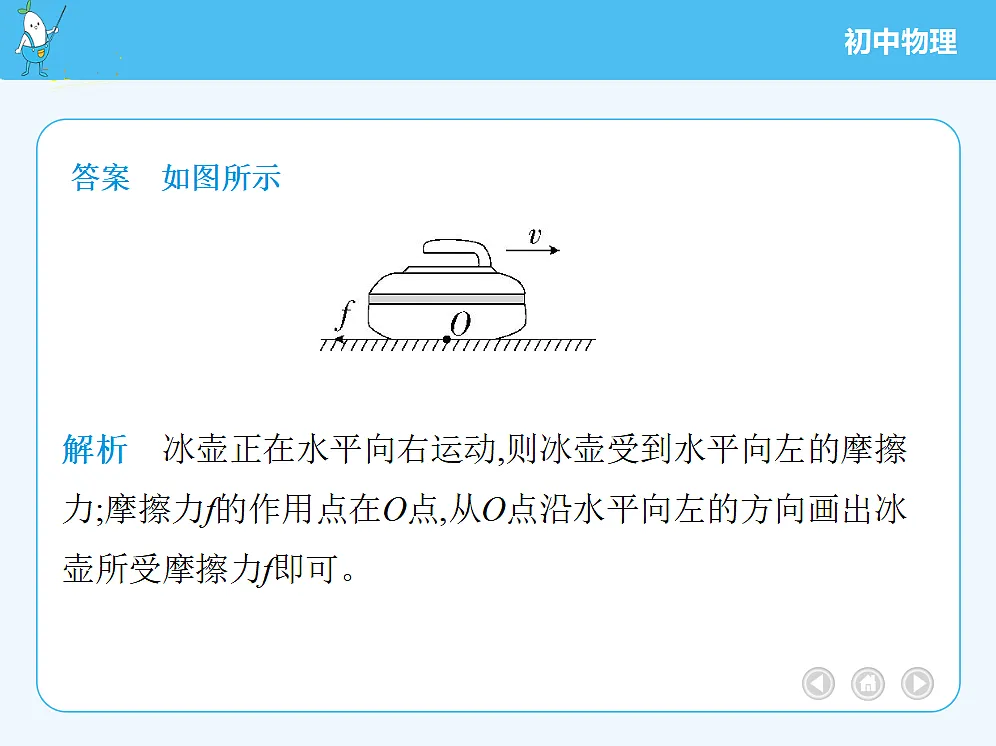

专项素养综合全练(一)力的示意图1.(新课标·科学推理)(2024黑龙江哈尔滨道里一模)如图所示,重为0.5 N的汤勺在指尖处静止,画出汤勺所受重力的示意图。答案　如图所示解析　重力的方向总是竖直向下的,汤勺静止时受力平衡,支持力和重力作用在同一直线上,则重心在手指对汤勺的支撑点上,从汤勺的重心画一条带箭头的竖直向下的线段,用G表示,大小为0.5 N。2.(跨学科·物理学与工程实践)一同学将“弹力飞机”套在橡皮筋做成的发射架上,拽住“飞机”尾巴拉长橡皮筋准备将它射出,如图所示。请在图中画出“弹力飞机”受到橡皮筋弹力的示意图。 答案　如图所示  解析　“弹力飞机”所受橡皮筋的弹力作用在其与橡皮筋的接触点上,同时受到两根橡皮筋的弹力作用,弹力方向分别沿橡皮筋向上。3.(2022辽宁大连中考)如图是冰壶比赛中正在水平向右运动的冰壶,请画出冰壶所受摩擦力f的示意图。设O点是摩擦力f的作用点。   答案　如图所示解析　冰壶正在水平向右运动,则冰壶受到水平向左的摩擦力;摩擦力f的作用点在O点,从O点沿水平向左的方向画出冰壶所受摩擦力f即可。4.(2023河南许昌期中)某同学在游乐场游玩时从滑梯滑下,请画出该同学受到的重力和支持力的示意图。答案　如图所示解析　重力方向竖直向下,支持力方向垂直于斜面向上,两个力的作用点均可画在该同学的重心。5.(新独家原创)小佘手托苹果匀速直线上升,请在图中画出苹果的受力示意图(不计空气阻力)。   答案　如图所示解析　苹果只受重力和手的支持力两个力的作用,并且苹果匀速直线上升时受力平衡,则这两个力是一对平衡力;重力方向竖直向下,支持力方向竖直向上。6.(跨学科·物理学与日常生活)如图甲是一款可以存放小物品的冰箱侧壁磁性置物篮,它可以吸在冰箱竖直的铁质外壳上静止。图乙是一个空的置物篮吸附在冰箱上的简化图,已经画出置物篮所受吸引力和重力的示意图,请你在图乙中画出置物篮所受的其他力的示意图。(以重心O为作用点)答案　如图所示  解析　置物篮吸附在冰箱上,处于静止状态,受平衡力作用。在竖直方向上受到竖直向下的重力和竖直向上的摩擦力,这两个力是一对平衡力;在水平方向上受到水平向左的吸引力和水平向右的支持力,这两个力也是一对平衡力。7.(2024湖北大冶期中)如图所示,木块正在水平地面上向右滑动并压缩弹簧,请在O点画出木块水平方向受力的示意图。答案　如图所示解析　木块正在水平地面上向右滑动并压缩弹簧,木块在水平方向上受到弹簧施加的弹力及地面施加的滑动摩擦力,两个力方向均是水平向左。8.如图所示,小明用一个沿斜面向上的200 N的力F将重300 N的大箱子推进车厢,请画出箱子沿斜面向上运动时的受力示意图。(点O为箱子的重心) 答案　如图所示解析　对箱子进行受力分析可知,此时箱子共受到竖直向下的重力、垂直于斜面向上的支持力、沿斜面向上的推力、沿斜面向下的摩擦力四个力的作用,作用点画在箱子的重心上。方法点拨　画未指定力的示意图时,要根据题意进行受力分析,明确物体受到几个力,若受到多个力,一般情况下将重心作为多个力的作用点。
