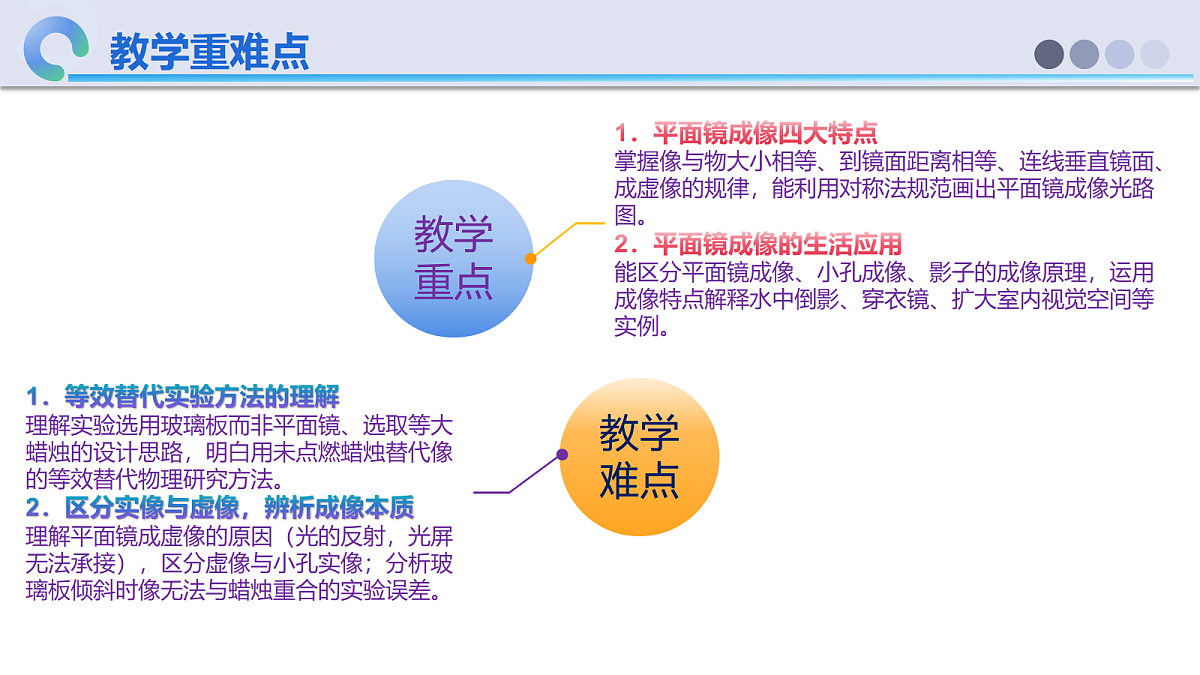

1．平面镜成像四大特点掌握像与物大小相等、到镜面距离相等、连线垂直镜面、成虚像的规律，能利用对称法规范画出平面镜成像光路图。2．平面镜成像的生活应用能区分平面镜成像、小孔成像、影子的成像原理，运用成像特点解释水中倒影、穿衣镜、扩大室内视觉空间等实例。
1．等效替代实验方法的理解理解实验选用玻璃板而非平面镜、选取等大蜡烛的设计思路，明白用未点燃蜡烛替代像的等效替代物理研究方法。2．区分实像与虚像，辨析成像本质理解平面镜成虚像的原因（光的反射，光屏无法承接），区分虚像与小孔实像；分析玻璃板倾斜时像无法与蜡烛重合的实验误差。

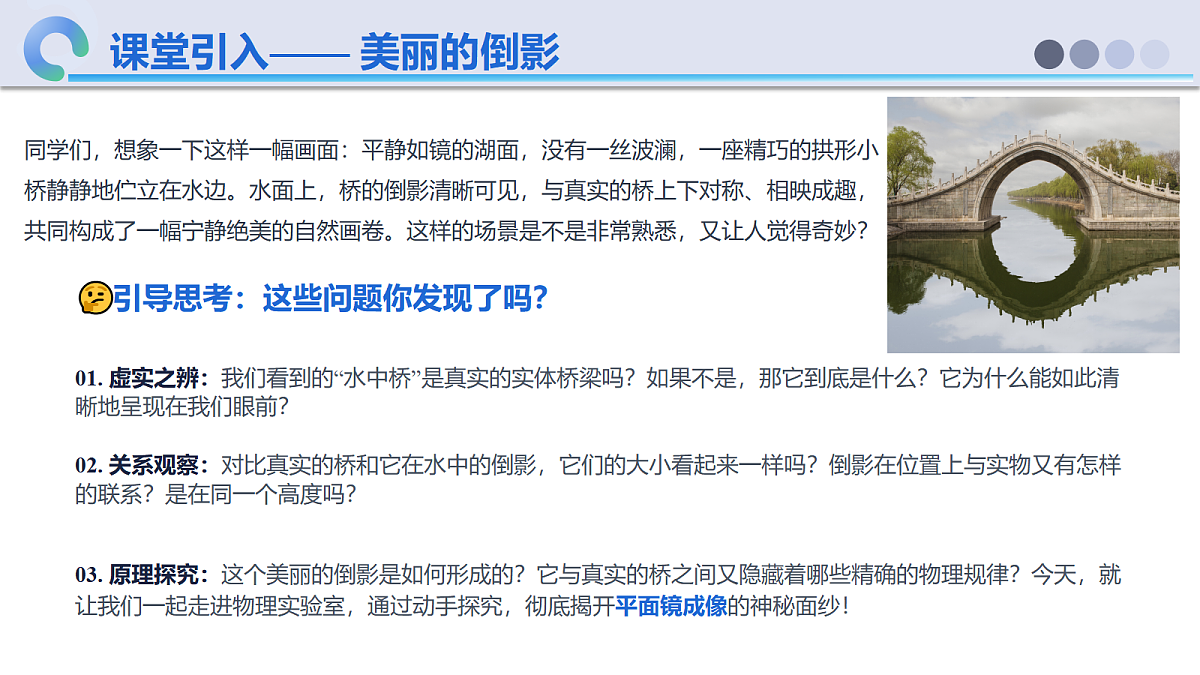

同学们，想象一下这样一幅画面：平静如镜的湖面，没有一丝波澜，一座精巧的拱形小桥静静地伫立在水边。水面上，桥的倒影清晰可见，与真实的桥上下对称、相映成趣，共同构成了一幅宁静绝美的自然画卷。这样的场景是不是非常熟悉，又让人觉得奇妙？
? 引导思考：这些问题你发现了吗？
01. 虚实之辨：我们看到的“水中桥”是真实的实体桥梁吗？如果不是，那它到底是什么？它为什么能如此清晰地呈现在我们眼前？
02. 关系观察：对比真实的桥和它在水中的倒影，它们的大小看起来一样吗？倒影在位置上与实物又有怎样的联系？是在同一个高度吗？
03. 原理探究：这个美丽的倒影是如何形成的？它与真实的桥之间又隐藏着哪些精确的物理规律？今天，就让我们一起走进物理实验室，通过动手探究，彻底揭开平面镜成像的神秘面纱！

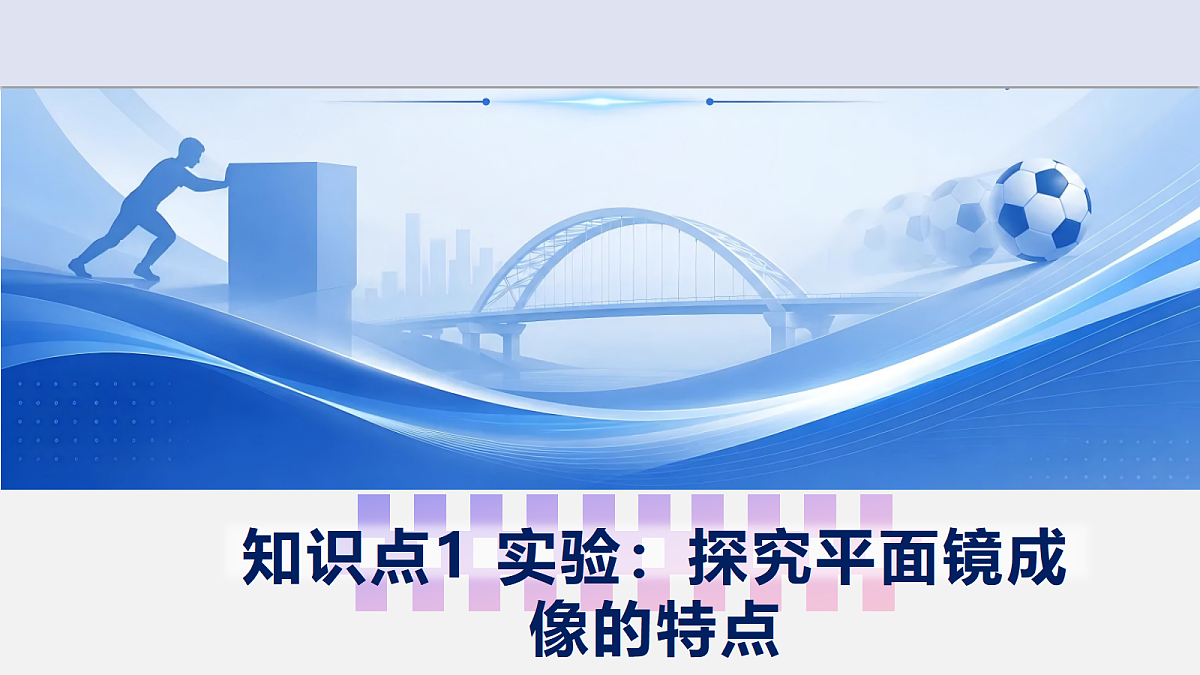

知识点1 实验：探究平面镜成像的特点

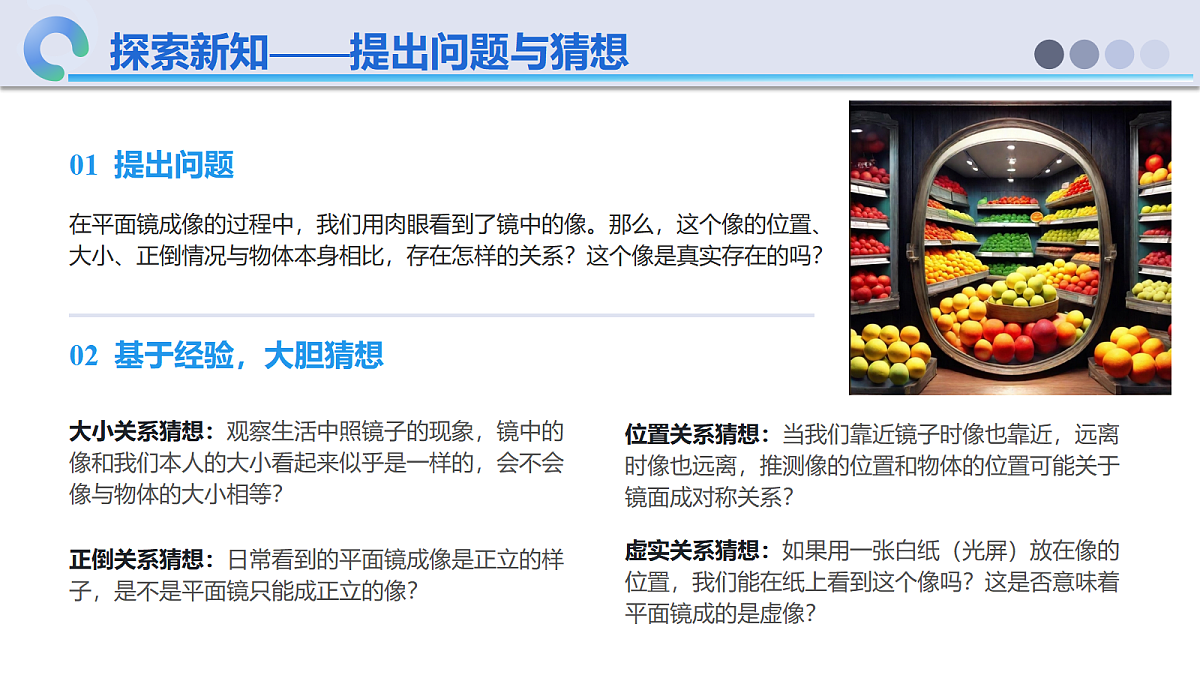

在平面镜成像的过程中，我们用肉眼看到了镜中的像。那么，这个像的位置、大小、正倒情况与物体本身相比，存在怎样的关系？这个像是真实存在的吗？
02 基于经验，大胆猜想
大小关系猜想：观察生活中照镜子的现象，镜中的像和我们本人的大小看起来似乎是一样的，会不会像与物体的大小相等？
正倒关系猜想：日常看到的平面镜成像是正立的样子，是不是平面镜只能成正立的像？
位置关系猜想：当我们靠近镜子时像也靠近，远离时像也远离，推测像的位置和物体的位置可能关于镜面成对称关系？
虚实关系猜想：如果用一张白纸（光屏）放在像的位置，我们能在纸上看到这个像吗？这是否意味着平面镜成的是虚像？

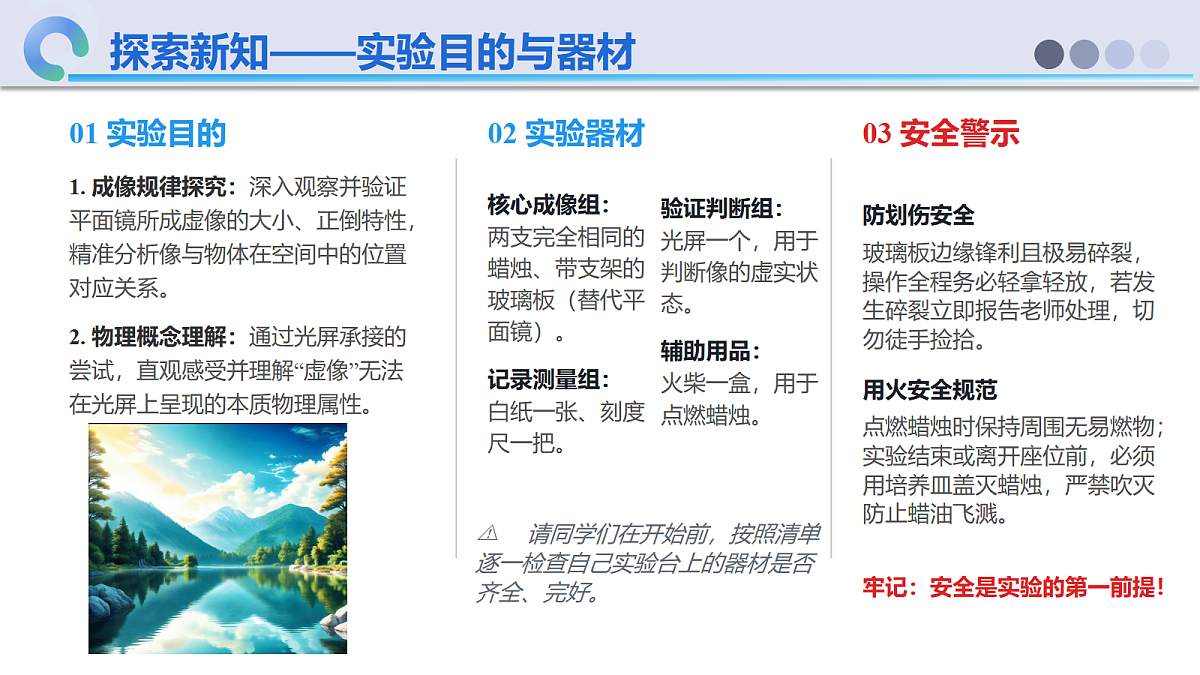

1. 成像规律探究：深入观察并验证平面镜所成虚像的大小、正倒特性，精准分析像与物体在空间中的位置对应关系。2. 物理概念理解：通过光屏承接的尝试，直观感受并理解“虚像”无法在光屏上呈现的本质物理属性。
核心成像组：两支完全相同的蜡烛、带支架的玻璃板（替代平面镜）。记录测量组：白纸一张、刻度尺一把。
验证判断组：光屏一个，用于判断像的虚实状态。辅助用品：火柴一盒，用于点燃蜡烛。
⚠️ 请同学们在开始前，按照清单逐一检查自己实验台上的器材是否齐全、完好。
防划伤安全玻璃板边缘锋利且极易碎裂，操作全程务必轻拿轻放，若发生碎裂立即报告老师处理，切勿徒手捡拾。
用火安全规范点燃蜡烛时保持周围无易燃物；实验结束或离开座位前，必须用培养皿盖灭蜡烛，严禁吹灭防止蜡油飞溅。
牢记：安全是实验的第一前提！
01. 用玻璃板代替平面镜原因：玻璃板兼具反光与透光性。既能反射光让蜡烛成像，又能透过玻璃观察到镜后的物体，从而精准确定像的位置，这是平面镜无法做到的。
02. 选用两支完全相同的蜡烛原因：利用“等效替代法”。一支点燃作为研究的“物体”，另一支不点燃放在镜后像的位置，直到它与像完全重合，直观比较像与物体的大小关系。
03. 辅助工具：白纸与刻度尺作用：白纸用来记录玻璃板、物、像的位置，便于后续分析；刻度尺用于测量物和像到玻璃板的垂直距离，并观察两者连线与玻璃板的位置关系。
实验装置与过程示意：图示清晰展示了蜡烛在玻璃板前成像，通过移动后方蜡烛寻找像的位置，验证大小与位置关系的核心操作步骤。
01 步骤一：搭建实验装置
操作要点：首先将一张干净的白纸平铺在水平的实验桌面上，作为整个实验的基准平面；随后将透明玻璃板竖直地架设在白纸上，确保玻璃板的平面与桌面保持垂直关系，并用记号笔在白纸上沿玻璃板的边缘画出它的具体位置，便于后续观察与记录。
02 步骤二：初步观察成像
观察操作：在玻璃板未画标记的一侧立起一支已经点燃的蜡烛，将其视为成像的“物体”。保持视线与玻璃板所在平面平齐，透过透明的玻璃板仔细观察其另一侧出现的蜡烛的像，留意像的位置与形态特征。
? 思考问题：你观察到的蜡烛的像是正立的还是倒立的？这个像与眼前真实的点燃蜡烛相比，大小看起来是一致的吗？请尝试用简洁的语言描述你看到的现象。
操作一：放置光屏将光屏（可以直接使用一张白纸代替）放置在你刚刚观察到的像的位置，确保位置精准对齐。
操作二：直接观察移开视线，不透过玻璃板去看，而是直接观察光屏表面，检查上面是否出现了蜡烛的像。
实验现象无论怎么调整光屏的位置，光屏上都无法呈现出蜡烛的像，白纸始终是空白的。
得出结论平面镜所成的像是虚像。原理：实像能被光屏承接，而虚像不能在光屏上呈现。
核心知识点：区分实像与虚像的关键就在于能否在光屏上呈现，平面镜成像属于光学中典型的“虚像”案例。
定义：由实际光线会聚而成的像。光线在传播过程中真正汇聚到了一起，形成了具体的光斑。
核心特点：能够在光屏上清晰呈现。因为是实际光线的汇聚，所以可以被屏幕、纸张等光屏捕捉记录。
典型实例：小孔成像实验中屏幕上出现的蜡烛火焰像；投影仪投射在幕布上的影像；照相机胶片上形成的像等。
定义：由实际光线的反向延长线相交会聚而成，并非实际光线直接会聚，只是人眼的视觉感知。
核心特点：不能在光屏上呈现。因为没有真实光线汇聚到成像位置，光屏接收不到任何光斑。
典型实例：照镜子时平面镜里的“自己”；用放大镜观察物体时看到的放大图像；水中倒影等。
步骤4：比较像与物的大小
保持观察眼睛的位置固定不动，手持另一支完全相同的未点燃蜡烛，小心移动到玻璃板后方。慢慢调整这支蜡烛的位置，直至从玻璃板前方看过去，它与点燃蜡烛的像在空间上完全重合，做到“严丝合缝”。
当两支蜡烛完全重合时，我们会发现：玻璃板后方未点燃的蜡烛，在视觉上就像被“隔空点燃”了一样，并且这支蜡烛的外形、大小与玻璃板前方点燃的蜡烛看起来没有任何差异。
✅ 初步结论：平面镜所成的像与物体的大小是完全相等的。这意味着，无论物体距离平面镜有多远，像的大小始终保持与物体一致。
01. 探究像与物的位置关系
操作流程：① 描点定位：在白纸上用记号笔分别标记出点燃蜡烛（物）和未点燃蜡烛（像）的准确位置。② 移除器材：小心移开玻璃板和两支蜡烛，避免破坏纸上的标记点。③ 测量分析：用直线连接物与像的标记点；用刻度尺量出物距（物到玻璃板）和像距（像到玻璃板）；再用量角器测量连线与玻璃板的夹角。
? 关键注意：测量时要保证刻度尺与玻璃板所在直线垂直，读数视线与刻度线对齐。
02. 多次实验寻普遍规律
重复实验操作：改变点燃蜡烛在玻璃板前的初始位置，重复上述“放置成像→标记位置→移开测量”的步骤（步骤2至步骤5），至少完成3组不同位置的测量并记录数据。
? 核心思考：为何要进行多次实验？避免单次实验结果的偶然性与特殊性！多次改变物距进行重复测量，能帮助我们验证规律的一致性，从而得出适用于平面镜成像的普遍结论，让实验结果更具科学性和说服力。
01 实验数据记录（请填写）
温馨提示：请同学们将三次实验测量的物距和像距数值准确填入表格，便于后续对比归纳规律。
02 分析论证与结论
对比物距与像距：观察每次实验中物到玻璃板的距离与像到玻璃板的距离，我们可以归纳得出结论：平面镜所成的像与物到镜面的距离相等。
观察物像连线与镜面：将每次实验的物点与像点用直线连接，测量连线与玻璃板（平面镜）之间的夹角，结论是：物与像的连线与镜面垂直。
实验总结：平面镜成像的两个核心规律可概括为“等距”和“垂直”，结合观察到的大小相等、成虚像，共同构成平面镜成像的完整特点。
01. 等大 像与物体的大小始终相等，不会因为物体靠近或远离平面镜而发生改变。
02. 等距 物体到平面镜的垂直距离，与它的像到平面镜的垂直距离完全相等。
03. 垂直 连接物体上任意一点与它对应像点的线段，都与平面镜所在平面相互垂直。
04. 虚像 平面镜所成的像是正立的虚像，无法在光屏上呈现，是反射光线反向延长线会聚形成的。
核心概括：平面镜所成的像与物体关于镜面对称。（即像与物在大小、距离、连线关系上完全对称）
① 光线传播改变：光源S发出的光线照射到平面镜表面时，会发生反射现象，导致光线的传播方向发生偏转，不再沿直线直射。
② 视觉接收信号：这些发生反射后的光线会进入观察者的眼睛，在视网膜上形成信号，这是我们产生视觉的基础条件。
③ 大脑的“直线错觉”：大脑的视觉习惯会默认“光沿直线传播”，因此会将进入眼睛的反射光线反向延长，在镜后“找到”一个交点S'。
核心结论：S'处并无实际光线发出，只是反射光线反向延长线的交点，因此平面镜所成的像为虚像。
▲ 平面镜成虚像的光路示意图：红色实线为实际光线，虚线为反向延长线，交点S'即虚像。
例1 “西塞山前白鹭飞，桃花流水鳜鱼肥”（[唐]张志和《渔歌子》）。图是白鹭在如镜的水面上飞行的情形。水中的“白鹭”是由光的______形成的______（选填“实”或“虚”）像。若水深3m，当白鹭距离水面5m时，它的像距离水面______m。
【解析】[1][2]平静的水面相当于平面镜，所以水中的“白鹭”相当于平面镜成像，平面镜成像成的是虚像，其原理是光的反射。[3]根据平面镜成像的特点，像到镜面的距离等于物体到镜面的距离，故白鹭距离水面5m时，它的像距离水面5m。
例2 如图所示，竖直放置的平面镜能绕水平轴MN转动，小明站在平面镜正前方，他在镜中成的是____（选填“实”或“虚”）像；小明垂直镜面移动8cm，他与像的距离改变______cm；为了让他站着就能看到镜中脚的像，可以让平面镜绕轴沿____时针方向转动。
【解析】[1]据平面镜所成像的特点可知，平面镜所成的像是虚像，所以小明同学在镜中的像是虚像。[2]小明垂直镜面移动8cm，由于像到平面镜的距离等于物到平面镜的距离，所以小明镜中的像也垂直镜面移动8cm，那么他与像的距离改变值为8cm+8cm=16cm[3]为了让他站着就能看到镜中脚的像，即让脚反射出来的光线经平面镜反射后能够射入人的眼睛，所以应让平面镜倾斜一些，绕轴沿顺时针方向转动。
知识点2 生活中的平面镜
“以铜为镜，可以正衣冠”—— 古人对镜面反射的智慧应用
历史渊源：早在几千年前的中国古代，劳动人民就发现了铜经打磨后表面光滑明亮的特性，并以此制作铜镜。这一发明彻底改变了人们只能依靠水面映照的历史，是古代日常梳妆打扮中不可或缺的重要生活用具，体现了古人利用身边材料解决生活需求的巧妙智慧。
科学原理：看似古朴的铜镜，其背后遵循的却是严谨的光学规律。它的成像原理与我们现代生活中常用的玻璃平面镜完全一致，都是严格遵循光的反射定律。当光线照射到平整的铜面时，发生镜面反射，从而形成与物体等大、对称的虚像，这正是光学应用的经典实例。
文物价值：留存至今的精美铜镜不仅是实用器物，更是承载历史的珍贵文物。镜面上精美的花纹、铭文，不仅展现了古代的工艺美学，更成为研究当时社会生活、科技水平的重要实物资料，让我们得以窥见古代科技与文化的辉煌交融。
01. 扩大视野的应用
核心场景：医院常规视力检查。在空间有限的室内房间中，无法直接拉开5米的标准检查距离，因此在墙面悬挂平面镜。
科学原理：利用平面镜“物像等距”的成像特点，将视力表放置在镜子对面，被测者与视力表通过镜面形成的虚像距离相加，轻松达到5米标准，节省空间同时保证结果准确。
02. 美化空间的妙用
应用场景与原理：商场、家居墙面安装平面镜，反射出房间的虚像，在视觉上打破物理边界，制造空间被延伸、扩大的效果，让狭窄环境显得宽敞明亮。
左图为视力检查时平面镜的使用实景，右图展示了利用镜面反射营造开阔空间的场景。这两种常见现象，本质都是平面镜成像规律在日常生活中的典型应用。
01. 现实问题：光污染的困扰
现代城市建筑为追求美观与采光，大量使用光滑的玻璃幕墙。这些表面具有极强的镜面反射能力，会将阳光或灯光集中反射到特定区域，是造成光污染的主要源头。
强烈的反射光会刺激人眼，造成视觉疲劳和眩晕；夜间反光干扰生物钟影响睡眠；对交通而言，反射光易使驾驶员短暂“致盲”，增加交通事故的发生风险。
结合平面镜反射的特点，思考如何减少光污染带来的影响？（提示：可以从“源头”——改进建筑材料与幕墙设计；“传播”——控制反射方向与面积；“规范”——制定相关城市建设标准等角度展开讨论）
1、凸面镜：用球面的外表面作反射面如： 汽车后视镜、街头路口的反射镜作用：有发散作用，能扩大视野。
2、凹面镜：用球面的外表面作反射面如： 汽车头灯的反光装置、太阳灶作用：有会聚作用
分别将一把不锈钢勺子的凹面和凸面对着自己，两次看到的像是否有差别?其中哪一个与汽车的后视镜或马路边的道路反光镜的成像相似？
哈哈镜产生的影像变化
例3 小明将只有一面开口的魔箱面向同学，把纸币从顶部的投币口放入（图甲），纸币竟不翼而飞。打开魔箱，原来里面有一块镜子（图乙），下列说法正确的是（   ）A．魔箱中的镜子是凸透镜B．看到的魔箱中的竖直方格是实像C．镜子与水平面的夹角为60°D．魔箱的成像原理是光的反射
【解析】A．魔箱中的镜子是平面镜，故A错误；BD．成像原理是光的反射，成的是正立的虚像，故B错误；D正确；C．魔箱中的方格是水平放置的，通过平面镜看到方格的像是竖直的，根据像与物关于平面镜对称可知，镜子与水平面的夹角为45°，C错误。故选D。
例4 世界最大口径射电望远镜（FAST）位于贵州省黔南布依族苗族自治州平塘县，被誉为“中国天眼”，如图所示，该望远镜口径为500米、占地约30个足球场大小，它由4450个球面镜组成超大反射面，其外形像一口巨大的锅，用于观测暗物质和暗能量，寻找新一代天体。“中国天眼”相当于一个巨大的______（选填“凸面镜”或“凹面镜”），对光线有______作用。请你再举出应用该原理的实例：____________。
【解析】[1][2]被誉为“中国天眼”的望远镜，是利用凹面镜制成的，凹面镜对光具有会聚作用。[3]凹面镜对光有会聚作用，将其对着阳光时，‌可以将光线聚焦到一点，‌用于点燃火柴或其他可燃物，因此可以用来制作点火装置。
1. 请完成“探究平面镜成像的特点”的实验报告，并在实验报告中说明你收集的证据是怎样支持实验结论的。
2. 某人站在平面镜前。当他走近平面镜时，请选出下列说法中正确的选项并说明理由。 A. 他的像变大，像与人之间的距离变小 B. 他的像变大，像与人之间的距离变大 C. 他的像大小不变，像与人之间的距离变大 D. 他的像大小不变，像与人之间的距离变小
一、知识点依据平面镜成像特点：像与物体大小始终相等，像的大小只由物体本身大小决定，和物体到平面镜的远近无关；像到平面镜的距离 = 物体到平面镜的距离。二、分步分析分析像的大小：人走近镜子时，人本身大小没变，因此平面镜所成的像大小不变。A、B 选项 “他的像变大” 说法错误，直接排除 A、B。分析像与人的距离：设人到镜面距离为L，像到镜面距离也为L，则人和像的总距离 = L+L=2L。当人走近平面镜，L变小，总距离2L也随之变小。 C 选项 “距离变大” 错误，D 选项描述全部正确。
3. 在做“探究平面镜成像的特点”实验时： （1）用玻璃板代替平面镜的目的是___________________； （2）在玻璃板前放一支点燃的蜡烛，在玻璃板的后面放一支没有点燃的蜡烛，对这两支蜡烛的要求是_______________________； （3）在寻找蜡烛像的位置时，眼睛应在玻璃板放有__________（选填“点燃”或“未点 燃”）蜡烛的一侧观察。
(1) 用玻璃板代替平面镜的目的平面镜不透光，无法看到镜子后方，不能确定像的准确位置； 玻璃板是透明的，既能反射光成像，又能透过玻璃看到另一侧未点燃的蜡烛，方便移动蜡烛使其与像重合，从而精准确定像的位置。(2) 两支蜡烛的要求实验利用等效替代法，用未点燃蜡烛替代点燃蜡烛的像。 只有两支蜡烛大小、形状完全一致，当未点燃蜡烛和像完全重合时，才能直接证明：平面镜成像时，像与物体大小相等。(3) 观察位置选择蜡烛的像是点燃蜡烛发出的光经玻璃板反射形成的，反射光线只出现在点燃蜡烛一侧； 如果在未点燃蜡烛一侧观察，接收不到反射光线，无法看到烛焰的像，因此眼睛要在点燃蜡烛一侧观察。
4. 请在图中画出直杆 AB 在平面镜 M 中所成的像。
作 A 点的对称点 A′ 过点 A 向平面镜 M 作垂直虚线，延长垂线至镜后，使镜后线段长度 = 镜前 A 到镜面的距离，端点标记为A'。作 B 点的对称点 B′ 同理，过点 B 向平面镜 M 作垂直虚线，延长垂线至镜后，使镜后线段长度 = 镜前 B 到镜面的距离，端点标记为B'。连接像点 用虚线连接A'、B'，线段A'B'就是直杆 AB 在平面镜中成的虚像。
5. 人在太阳光下的影子与人在水中的倒影有哪些区别？
6. 一只小猫正在平面镜前照镜子，请指出这只猫的像是哪幅图，并从物理学角度解释为什么选这幅图。
平面镜成像时，像与物体关于镜面对称（左右相反，上下不变），像和物体大小完全相等，物体每个部位到镜面的距离等于像对应部位到镜面的距离。
7. 如图所示的是同一照片的正、倒两种放法。请你根据岸边小山坡的景物和鸟的倒影判断哪张是照片正放的样子，并从物理学角度解释为什么这么判断。
左边图片是照片正放的样子
1. 核心原理：水面倒影属于平面镜成像平静水面相当于平面镜，岸上景物、小鸟在水中成正立、等大、上下颠倒的虚像，实物与倒影关于水面对称（上下翻转）。2. 景物判断依据（山坡）岸边小山坡是岸上实物，应当出现在水面上方；山坡的倒影出现在水面下方。左图：深色山坡景物在画面上方（水面之上，实物），下方浅色是水面，符合实景逻辑；右图：深色山坡在画面下方，相当于山坡 “长在水下”，是照片倒置后的效果。
